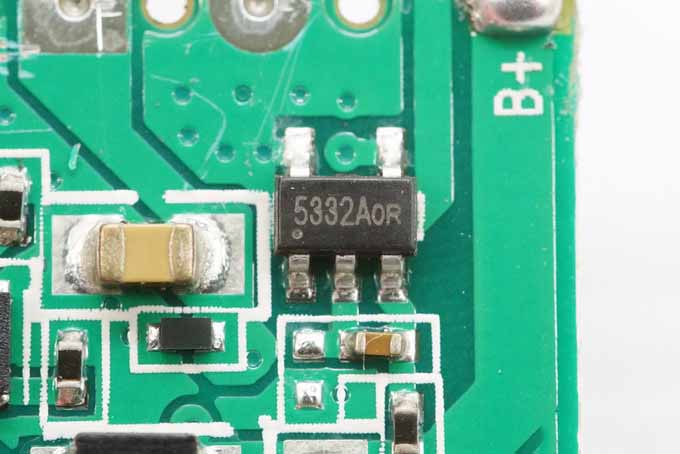

赛芯微 xb5332a 锂电池一体化保护ic，用于电池过充过放保护。

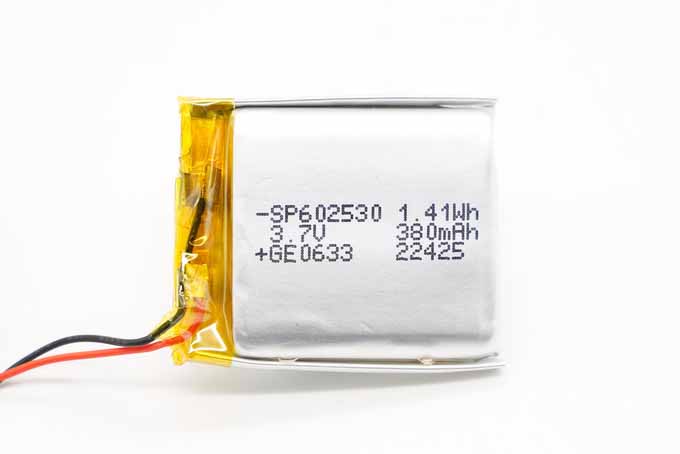

充电仓的软包电池来自超聚电池，型号sp602530，额定电压3.7v，额定容量380mah/1.41wh。
据拆解了解到，包括漫步者、摩托罗拉、fiil、酷我、艾特铭客在内的多个品牌均大量采用超聚电池。
圣邦微 sgm66051 高效率同步整流升压转换器，将内置电池输出的能量升压为耳机充电，5.1v固定输出。

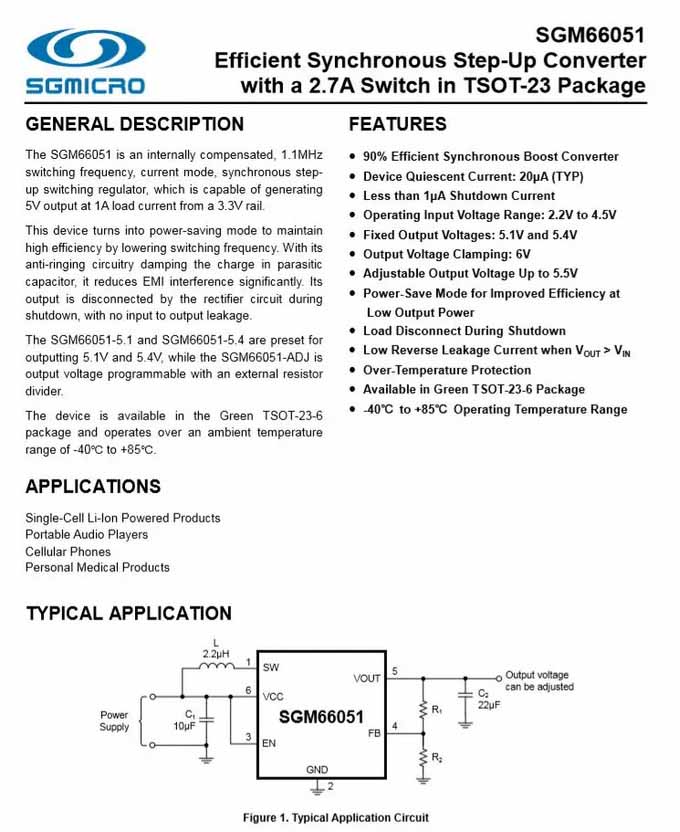

圣邦微 sgm66051 详细资料。

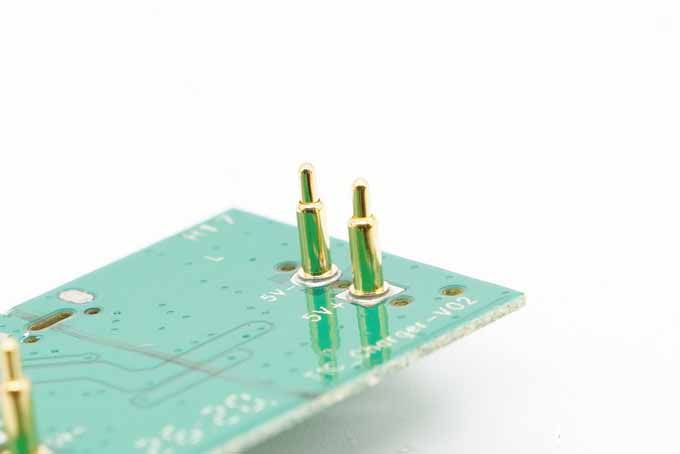

给耳机充电/传输数据的pogo pin特写。
三、qcy t1c真无线蓝牙耳机拆解

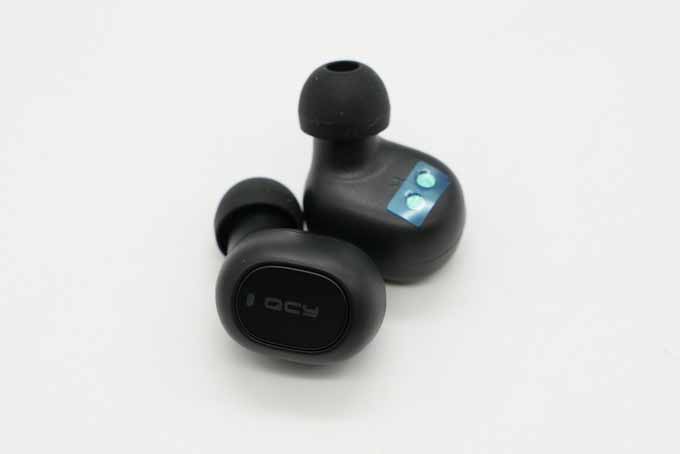

下面我们再来拆解qcy t1c的耳机，豆式入耳设计，qcy logo处为实体按键，旁边有一个工作指示灯，耳机的充电触点有保护贴。

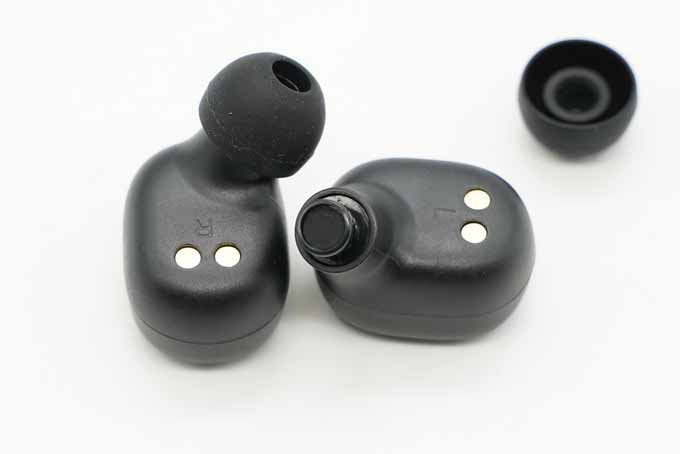

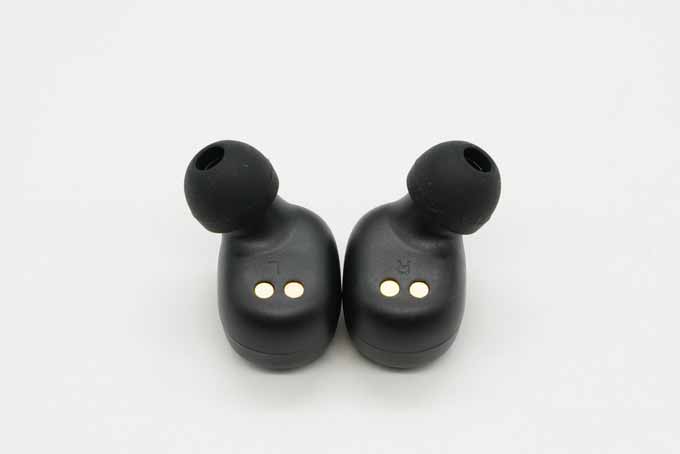

耳机内侧展示，充电触点处有l/r左右标识。
出音孔处有防尘网防止异物进入。

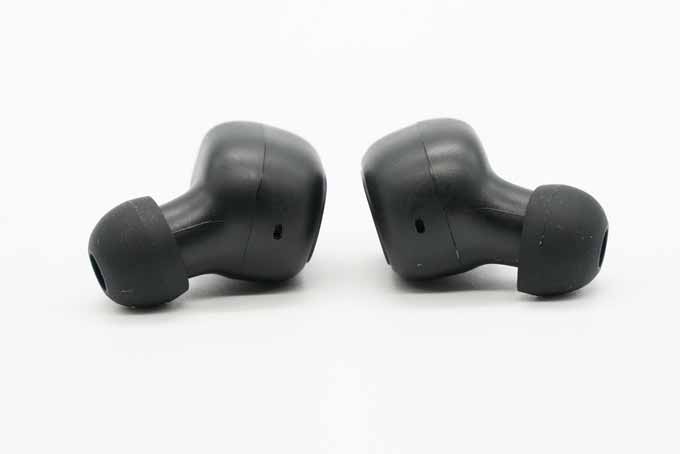

耳机底部有一个麦克风拾音孔。

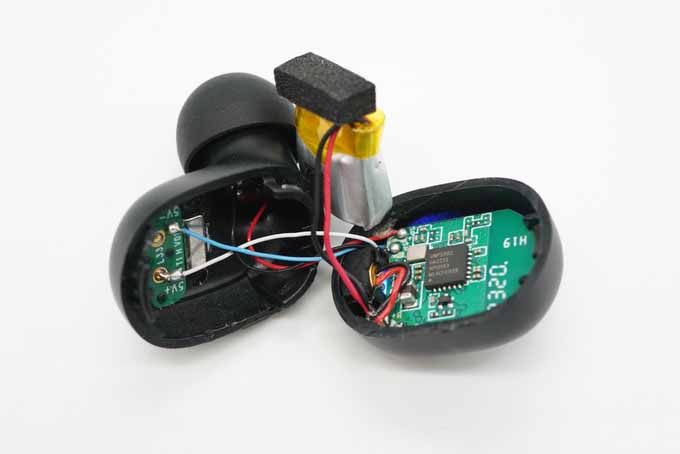

沿合模线拆开即可看到内部结构。

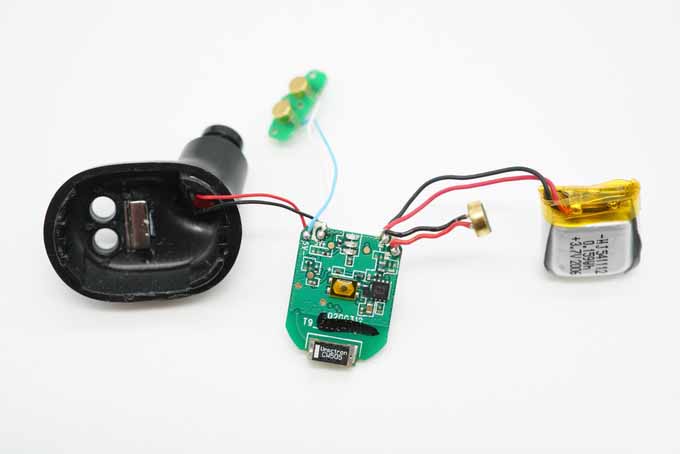

扬声器单元、充电触点、电池和麦克风均通过导线与主板相连。
与充电仓的pogo pin接触后给耳机充电的铜柱。

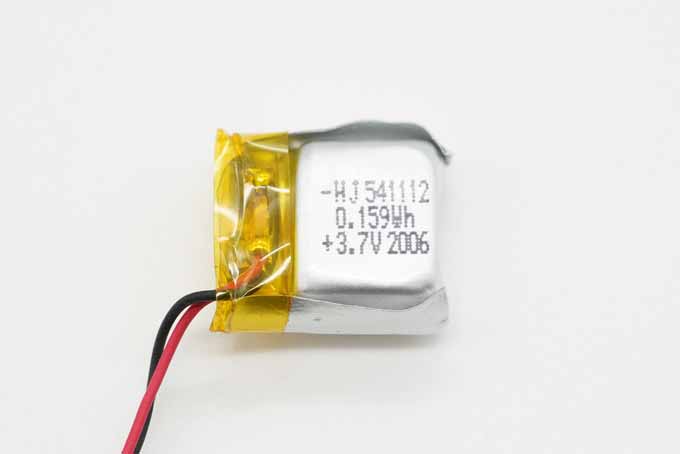

软包电池来自弘捷新能源，型号hj541112，额定电压3.7v，额定容量0.159wh。

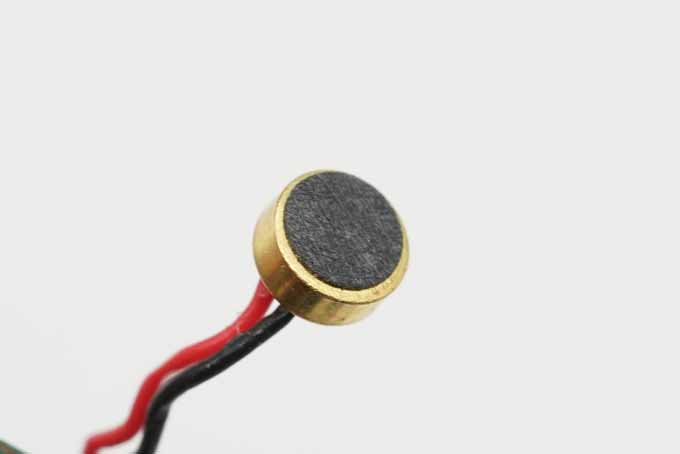

用于通话功能的驻极体麦克风。

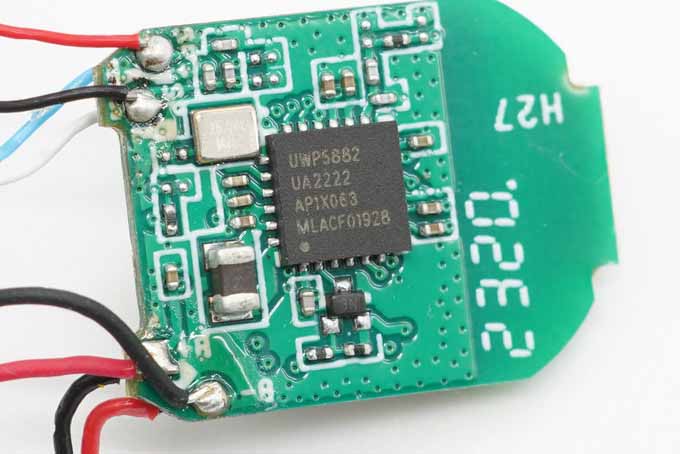

主板内侧是蓝牙主控芯片相关电路。
qcy t1c真无线蓝牙耳机采用了紫光展锐春藤5882蓝牙音频soc，春藤5882支持蓝牙5.0，支持ble双模，具有体积小、高集成的特点，集成bt rf/analog/pmu/cpu/dsp/flash/ram等单元，为tws蓝牙耳机的多样化设计提供更多的可能。
音质上，春藤5882支持8k cvsd，16k msbc编码，可实现高品质的双耳通话。它支持sbc/aac音乐格式，dac支持96k采样，snr达到110db以上。

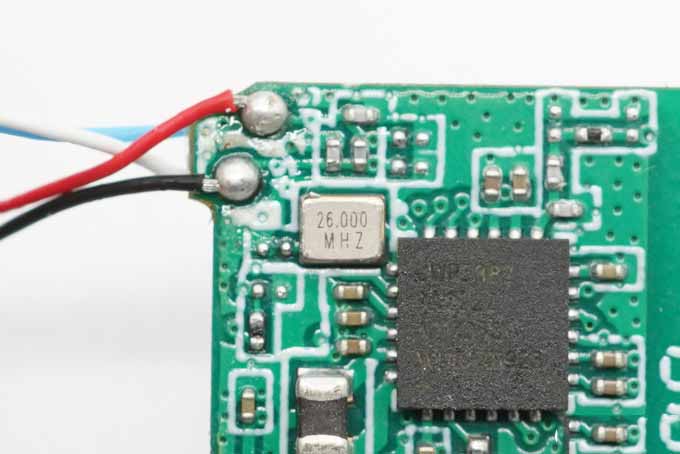

频率26.000mhz的晶振，为蓝牙芯片提供时钟。

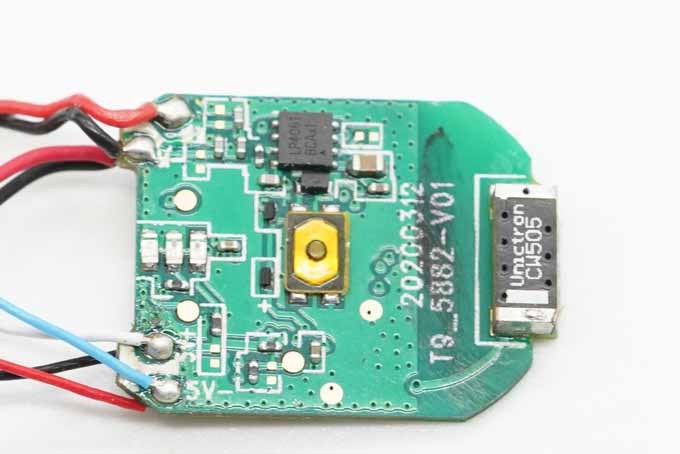

主板外侧电路展示，中间是贴片微动按键，左侧是三个led指示灯。

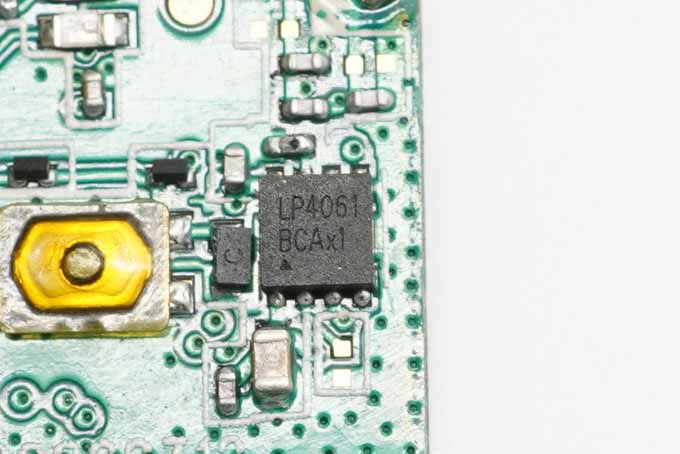

lps微源半导体lp4061，800ma线性锂离子电池充电器，支持双led状态指示，外围元件精简，无需采样电阻，2x2mm dfn封装节省面积。

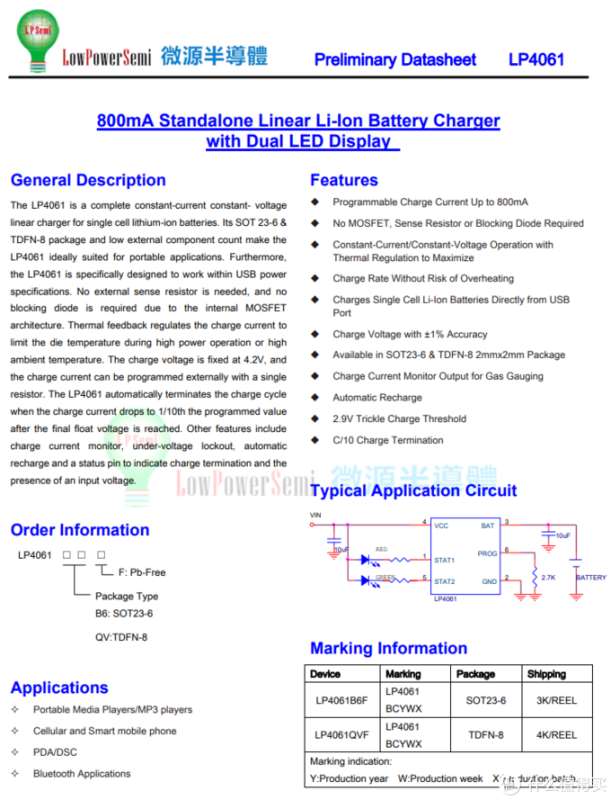

微源半导体 lp4061 详细资料。

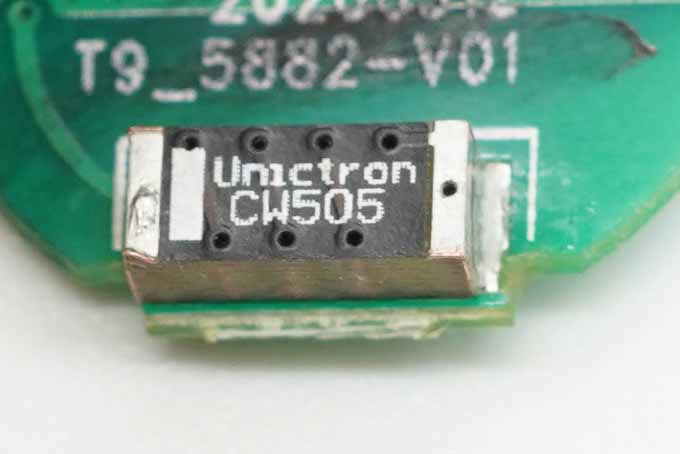

耳机采用unictron咏业科技的pcb叠层蓝牙天线进行数据传输，采用贴片封装。

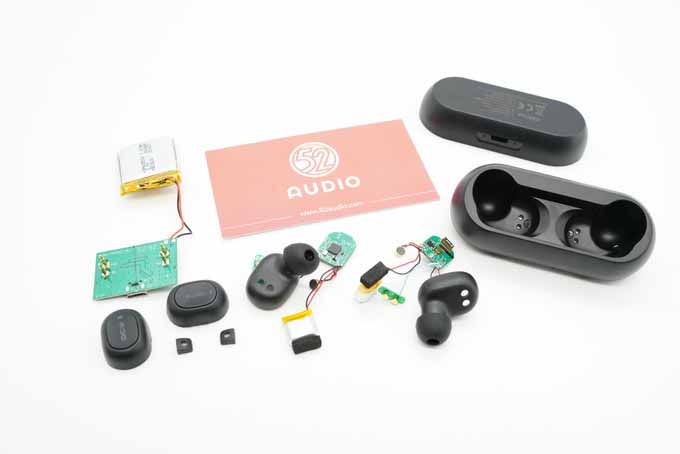

拆解全家福。
总结
qcy t1c真无线蓝牙耳机充电盒没有盒盖，内部设计和元器件都与此前拆解的qcy t1青春版基本一致，采用micro-usb接口输入电源，内置圣邦微sgm4056输入过压保护ic，降压后的电流给内置电池充电，再把电池输出电流经圣邦微sgm66051升压为耳机充电；充电仓的软包电池来自超聚电池，容量380mah，有赛芯微xb5332a锂电保护ic防止其过充过放。
耳机部分，qcy t1c真无线蓝牙耳机搭载了春藤5882蓝牙音频soc，这是在拆解中首次见到这款芯片。春藤5882支持蓝牙5.0，支持sbc/aac音频编码，集成bt rf/analog/pmu/cpu/dsp/flash/ram等单元，使得外围电路非常精简。
qcy t1c耳机支持按键控制，单麦克风用于通话，采用咏业科技的贴片蓝牙天线传输数据；电池来自弘捷新能源，容量0.159wh约43mah，主板上有微源lp4061线性充电ic为其充电。
总体来看，qcy t1c与qcy t1青春版的差别主要是采用了新的春藤5882国产蓝牙音频soc，其他硬件配置和软件方面的适配都是基本相同的；与qcy 目前在售的99元的qcy t1s相比，两者在芯片、充电盒外观和充电盒电池容量上有所区别，如何选择还是看个人需求了。
