山水x15真无线蓝牙耳机的充电盒采用了钰泰eta9697电源管理方案，既可以将输入电压降压给内置电池充电，也可以把电池输出的电流升压给耳机充电。

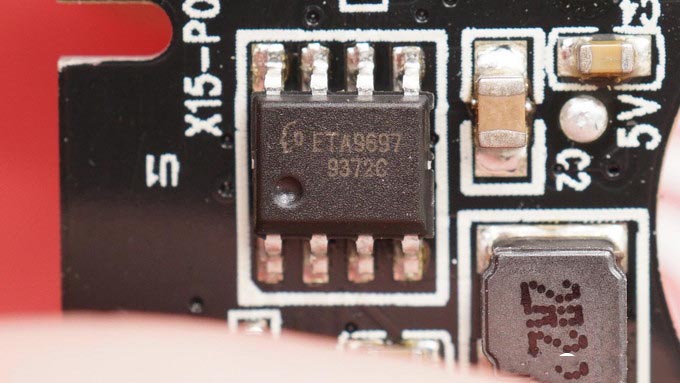

钰泰eta9697采用esop8封装，是一个超低功耗的双通道pmu：集成了独立的16v耐压的线性充电器和5v同步升压变换器。其低功耗的5v升压变换器可支持高达5v-0.4a的输出能力，且可以通过对enbst引脚置低电平，可实现彻底关闭输出。
钰泰eta9697内置1.4mhz的开关频率，可以使用小体积的2.2uh电感器，是理想的蓝牙充电仓二合一解决方案。
据拆解了解到，漫步者，jbl、出门问问、u&i由我等品牌均有大量采用钰泰的tws耳机充电盒方案。

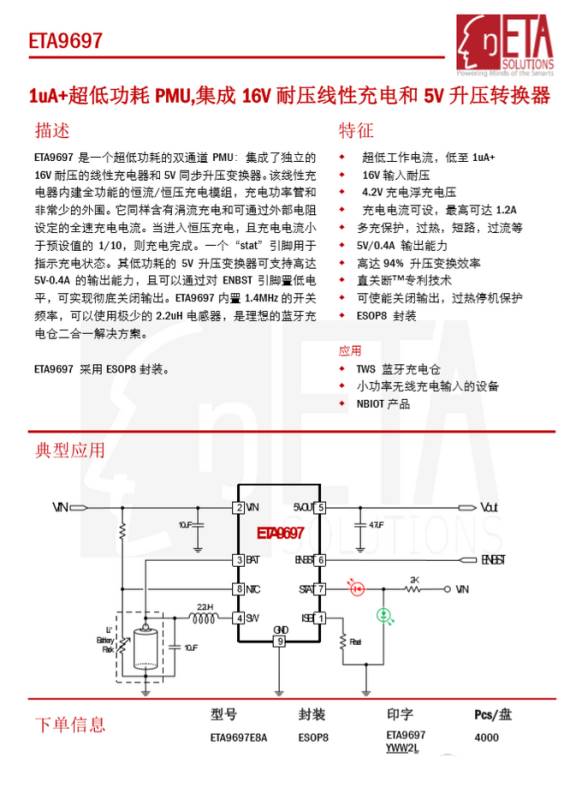

钰泰eta9697详细资料。

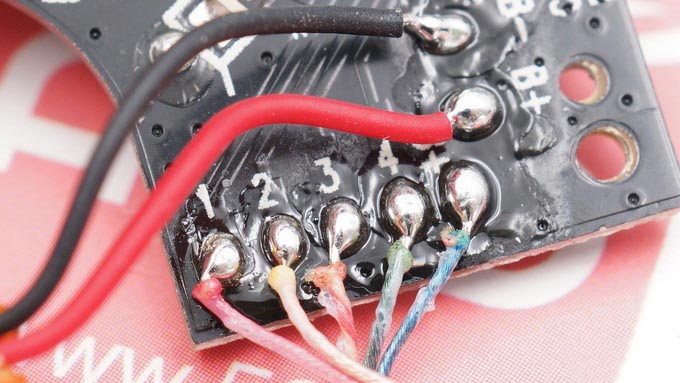

黑红两股导线是连接电池的，下面五根导线是连接充电盒电量指示灯的，焊点饱满。

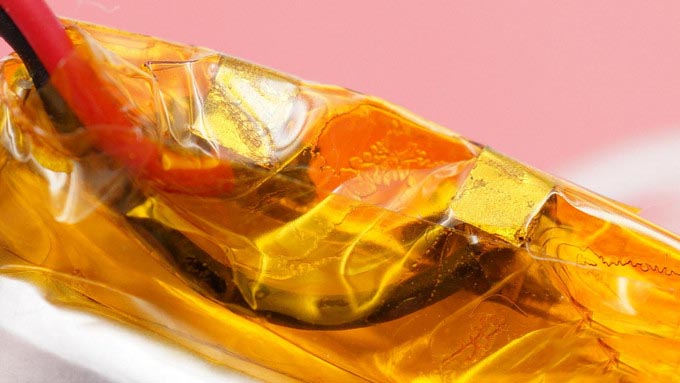

导线直接连接电池正负极。

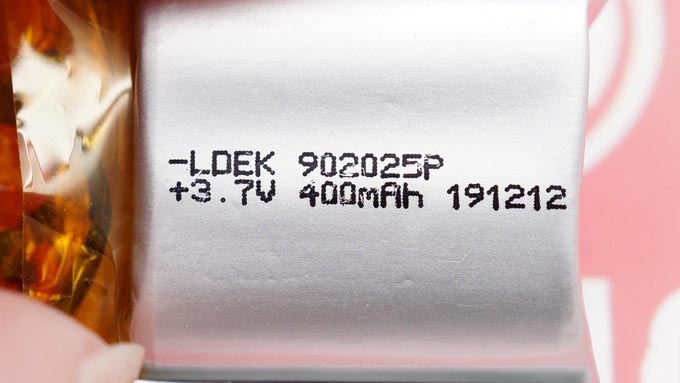

电池信息，型号ldek 902025p，额定电压3.7v，额定容量400mah。

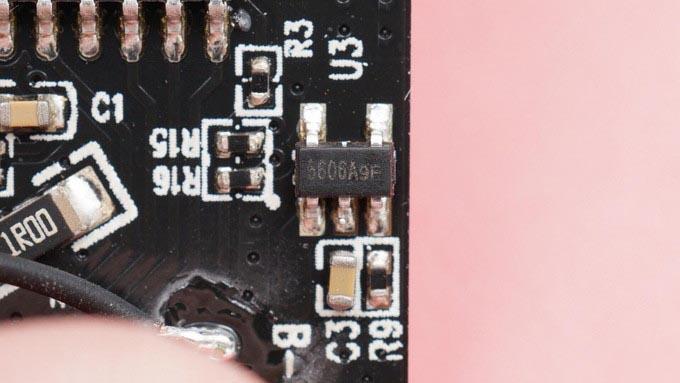

赛芯微 xb5606a 一体化电池保护ic，用于保护充电盒内部电池不会过充过放。

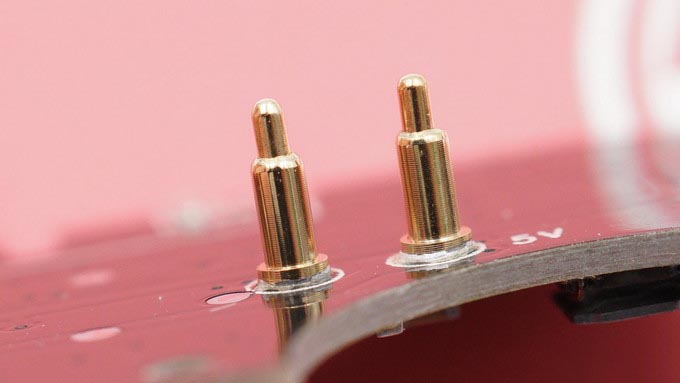

给耳机充电的顶针。

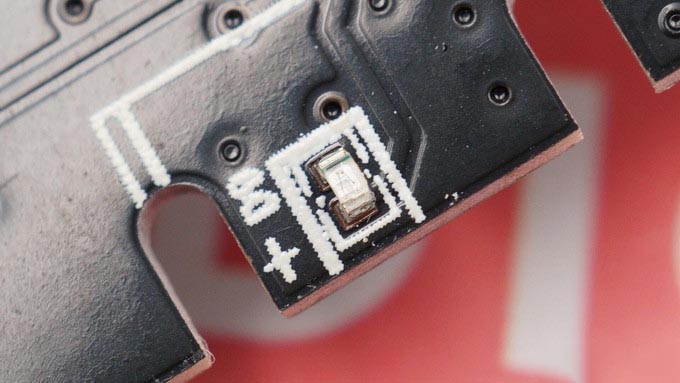

指示耳机充电状态的led指示灯。

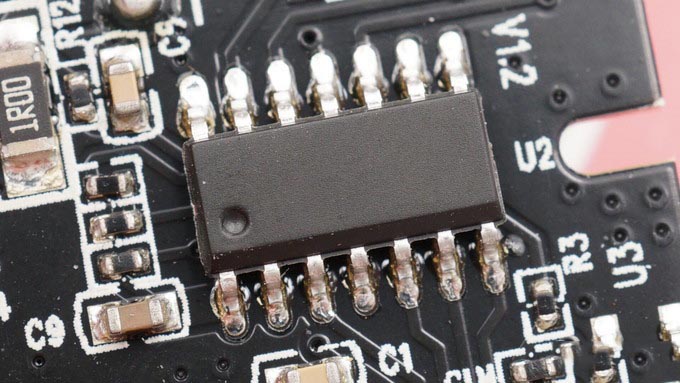

一颗无标单片机，用于电量显示和显示耳机充电状态等充电盒功能。
三、山水x15真无线蓝牙耳机 耳机拆解

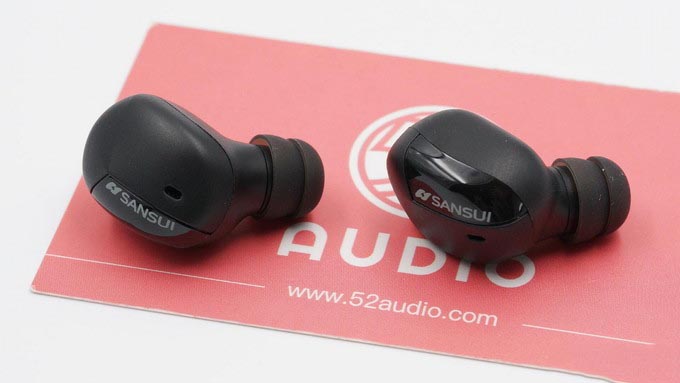

下面我们再来拆解耳机部分，山水x15壳体采用切面设计，形成三个不同的平面且材料不一样；耳机为入耳式设计，硅胶耳塞为双节设计，达到更好的物理降噪效果。耳机支持触摸控制。

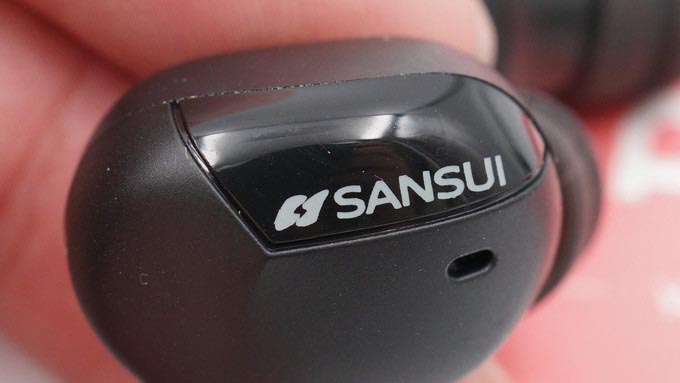

壳体上一个平面是光滑的，上面印有山水的logo。

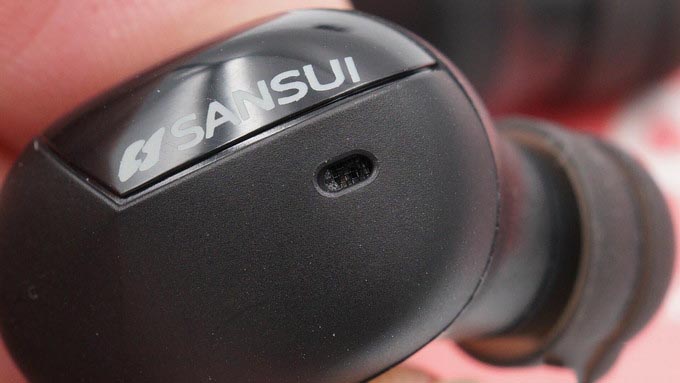

led指示灯开孔和麦克风拾音孔，内侧有防尘网。

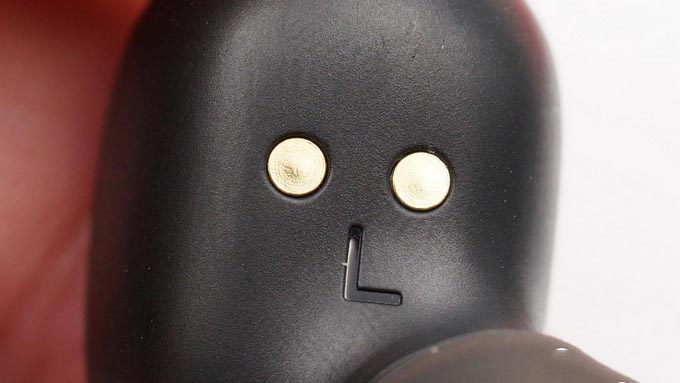

耳机内侧的金属充电触点，旁边有l/r左右标识。

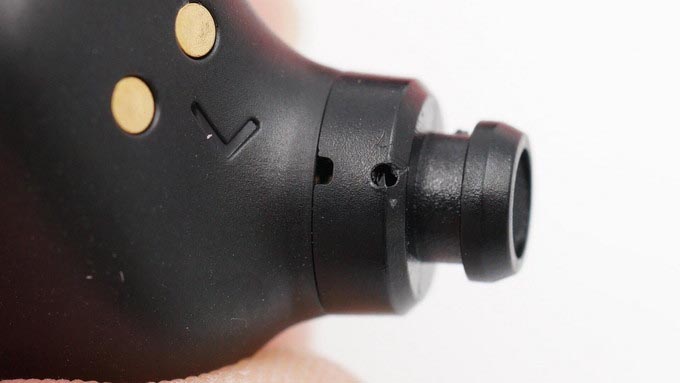

出音孔附近的调音孔。

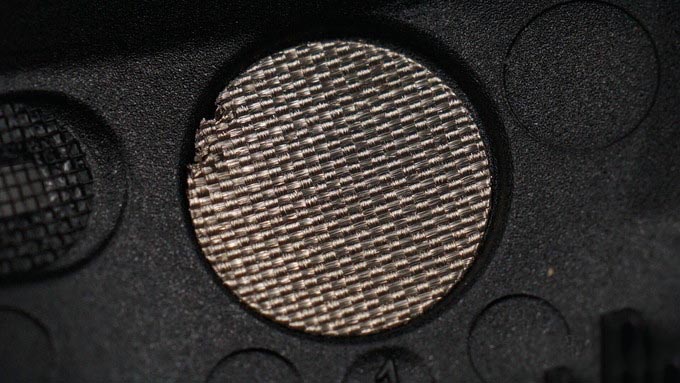

出音孔处有金属防尘网。
沿合模线拆开耳机外侧壳体。

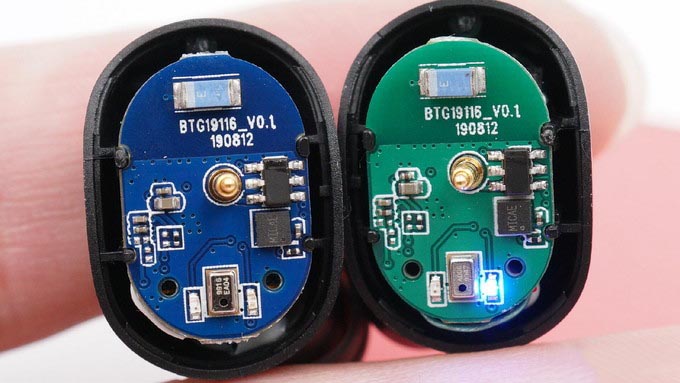

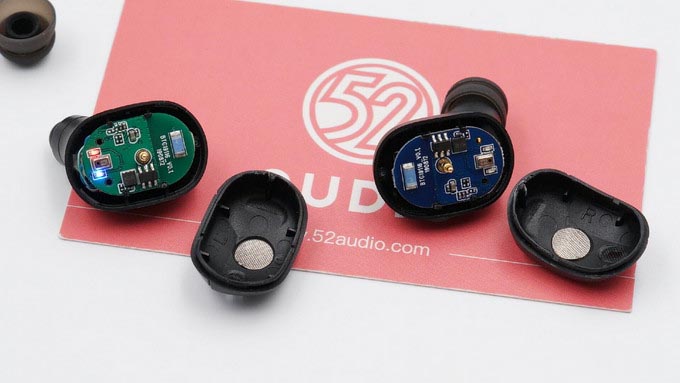

左右耳机内部布局一致，主板颜色不同进行区分。

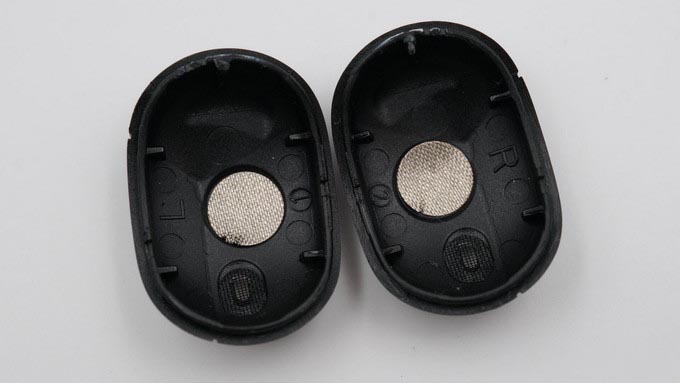

壳体内侧有导电布，与主板触点连接，响应触摸操作。
导电布特写。
主板上连接导电布的顶针，把触摸信号传递给触摸芯片。
继续拆解，取出主板，可以看到耳机的内部空间，主要是用来放置电池的，右侧音腔独立密封。

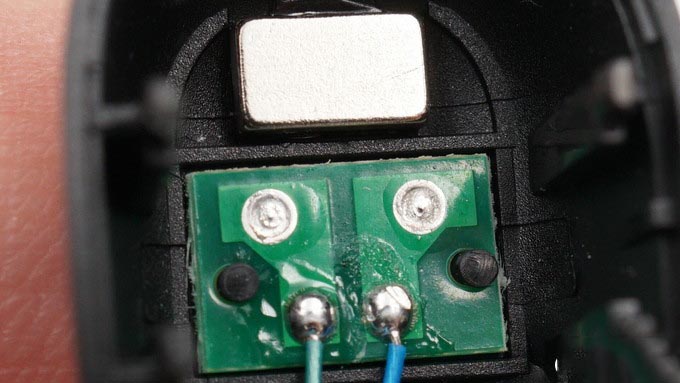

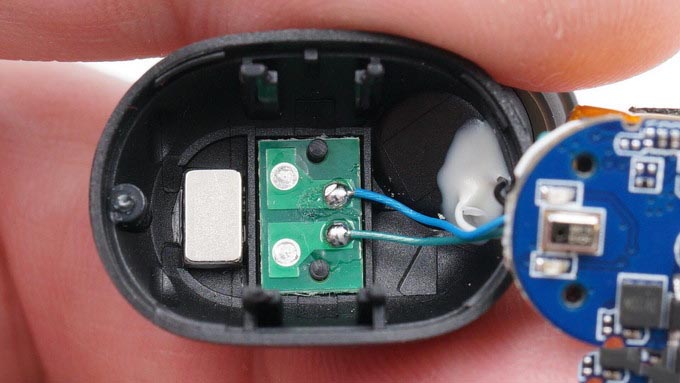

充电触点所在的小pcb板，上面是吸附充电盒的磁铁。

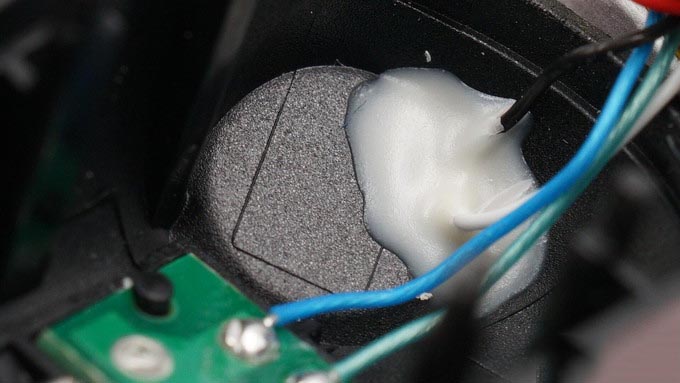

扬声器单元通过导线与主板相连，音腔单独密封，内侧有白色的封胶。

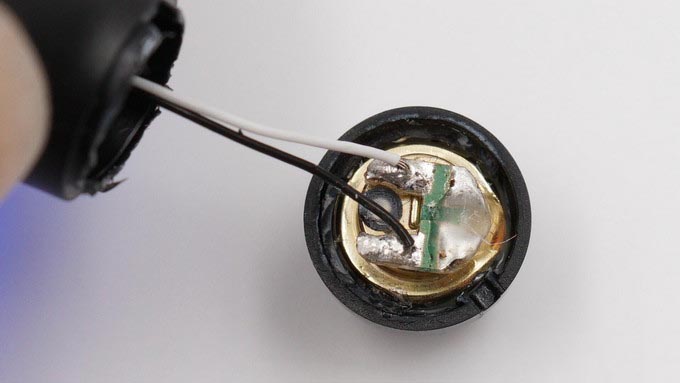

从入耳结构处拆开，可以看到扬声器单元。

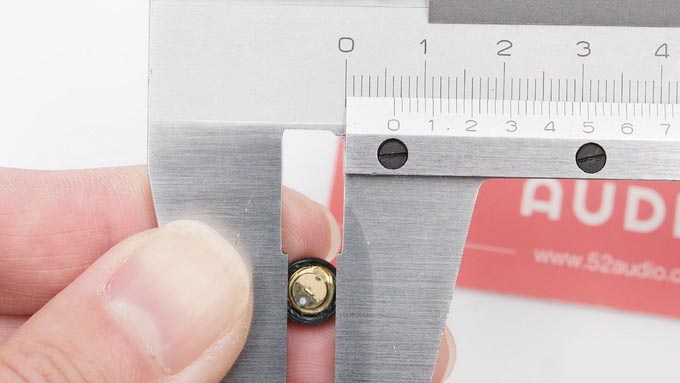

扬声器单元尺寸6mm，与官方宣传一致。

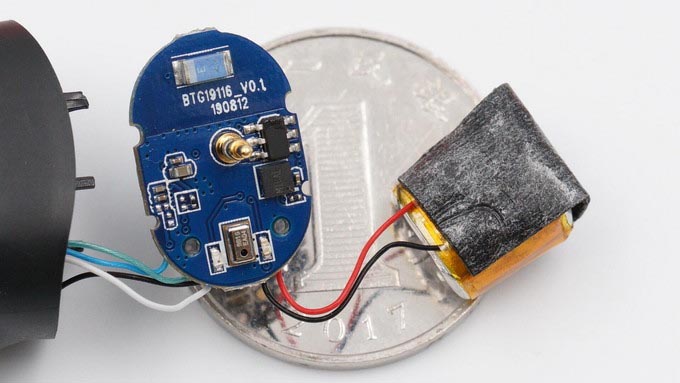

耳机主板和电池与一元硬币的尺寸对比。

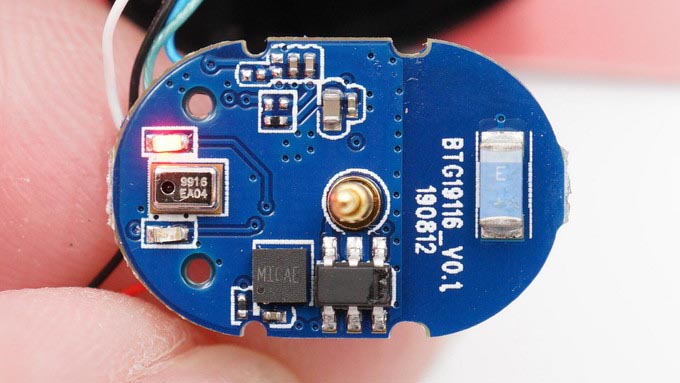

先来看看主板外侧的布局。

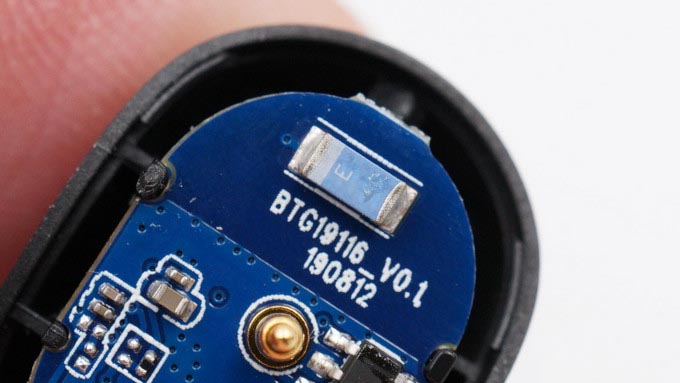

耳机采用陶瓷贴片蓝牙天线，传输蓝牙信号，与手机进行通讯。
两颗led指示灯，展示耳机的使用状态。

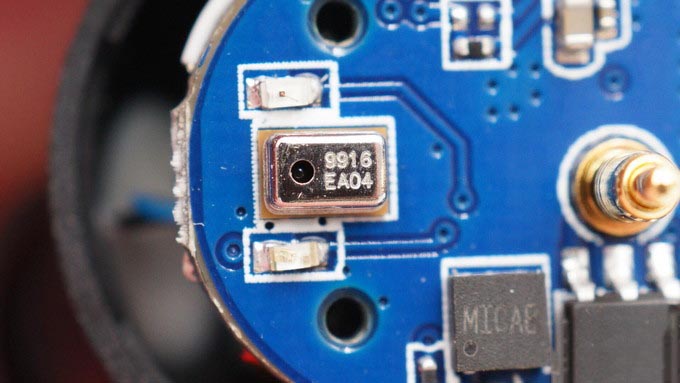

镭雕9916 ea04的mems硅麦，用于耳机的通话功能。

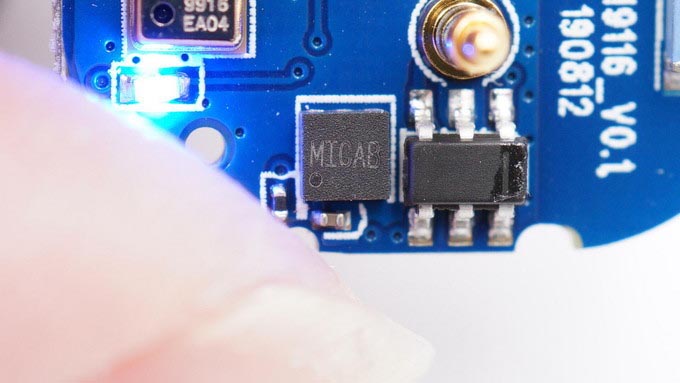

一颗无标的触摸ic，检测耳机的触摸操作。

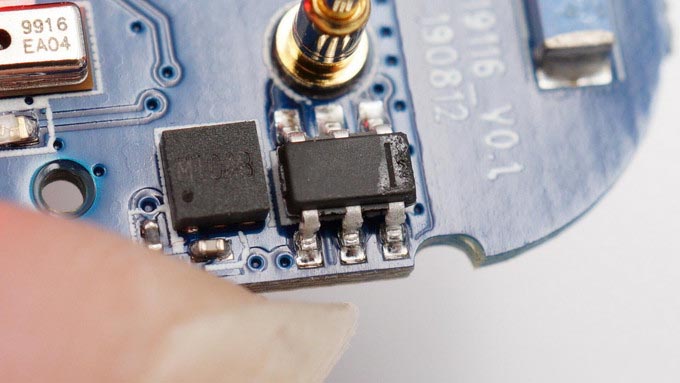

电池保护ic，防止电池过充过放。

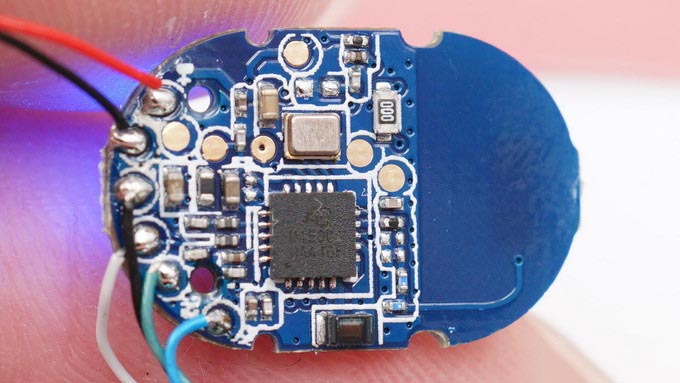

耳机主板内侧是蓝牙主控芯片及其外围电路。

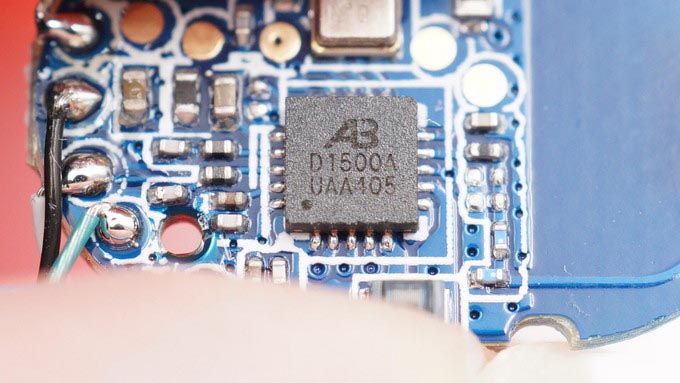

中科蓝讯ab5376a 蓝牙音频soc，ab5386a主要针对tws耳机市场。芯片具有32位risc-v处理器，支持dsp指令集，运行频率最高125mhz。芯片采用qfn20 3×3小型封装，适用于各种tws小型耳机。
ab5386a专为tws耳机应用设计，芯片高度集成化，pcb外围物料精简。内置5v充电触点单线通讯、内置锂电池充电管理电路，适用于智能充电仓应用。通讯协议支持蓝牙5.0 edr/ble。支持主副耳无缝切换。通话部分内置单mic enc降噪/aec回音消除算法。原厂提供配置化编程工具，方便客户产品迅速投入市场。

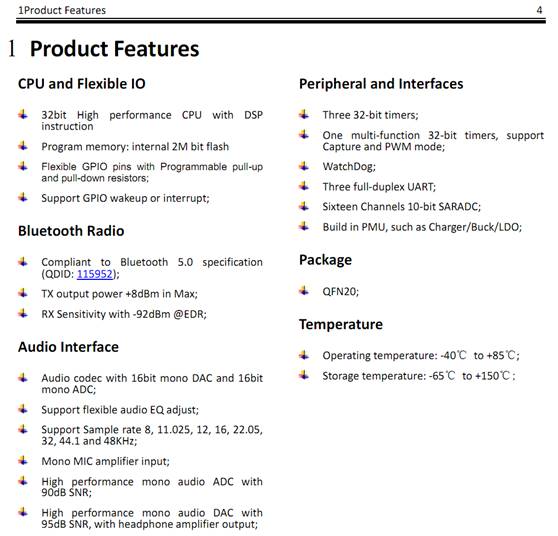

中科蓝讯ab5386a 详细资料。
导线焊接在电池正负极。

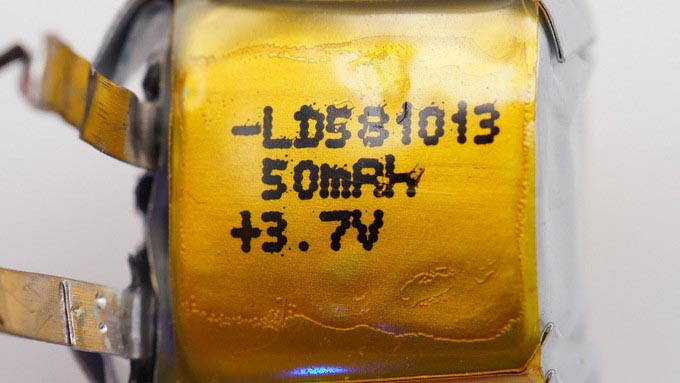

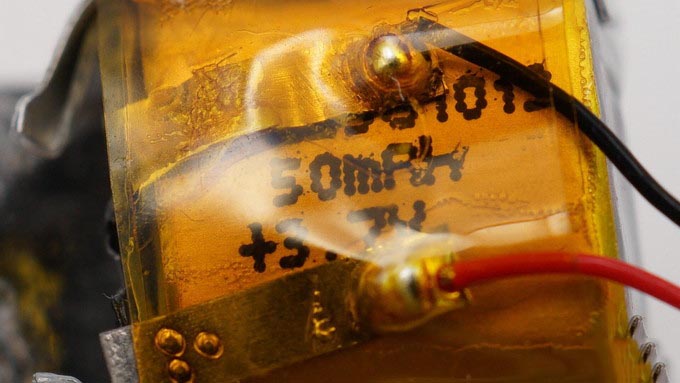

电池型号ld581013，额定电压3.7v，额定容量50mah。

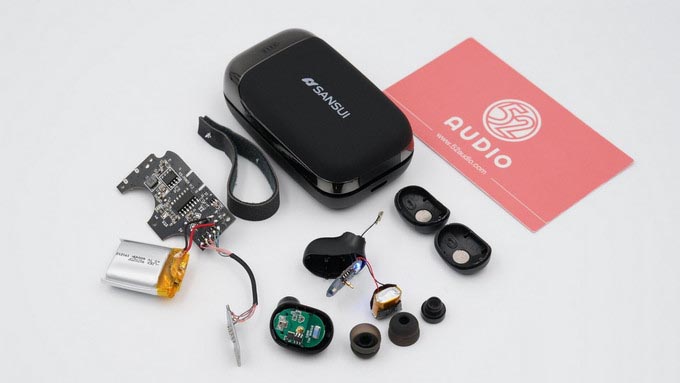

拆解全家福。
总结
山水x15真无线蓝牙耳机，充电盒形似车钥匙，采用侧开式的翻盖设计，自带提手，方便从口袋或者包里取出。充电盒上有四个电量指示灯，电量信息一目了然，壳体边缘采用电镀工艺；翻盖表面为皮质手感；耳机壳体采用切面设计，均为塑料材质但用了不同的处理方式，光滑与磨砂的手感并存，硅胶耳塞为双节设计，达到更好的物理降噪效果。可以说山水x15整体颜值还是很高的。
充电盒采用micro-usb接口输入电源，内置钰泰eta9697电源管理方案，这款芯片集成了独立的16v耐压的线性充电器和5v同步升压变换器，也就是既可以将输入电压降压给内置电池充电，也可以把电池输出的电流升压给耳机充电；充电盒内的电池容量为400mah；还有一颗无标单片机，用于控制电量显示等功能。
耳机内部电路，山水x15采用中科蓝讯ab5376a蓝牙音频soc，支持蓝牙5.0 edr/ble，主副耳无缝切换，内置单mic enc降噪/aec回音消除算法；该芯片采用qfn20 3×3小型封装，芯片高度集成化，pcb外围物料精简。耳机支持触控，外壳内侧有一块导电布，配合触摸ic，感知触摸操作；耳机电池容量为50mah。
综合来看，山水x15真无线蓝牙耳机是一款外观很有辨识度的产品，在用料和做工上也都不错，在同价位产品中是比较有竞争力的。
