AMD Vega GPU真片实拍:HBM2显存恐怖

2017年01月06日 Cpu 我要评论
AMD Vega GPU真片实拍:HBM2显存恐怖现在,外媒送上了Vega GPU真片的实拍,因为这一代针脚带宽翻倍、堆叠容量增至8倍,所以HBM2显存的面积明显增大,而Vega采用的是和Fiji一样将GPU核心和显存封装在一块基板上,所以部分... 17-01-06

amd昨晚正式公开预览了vega架构,但都是晦涩如白皮书般的技术概要,让人有些乏味。

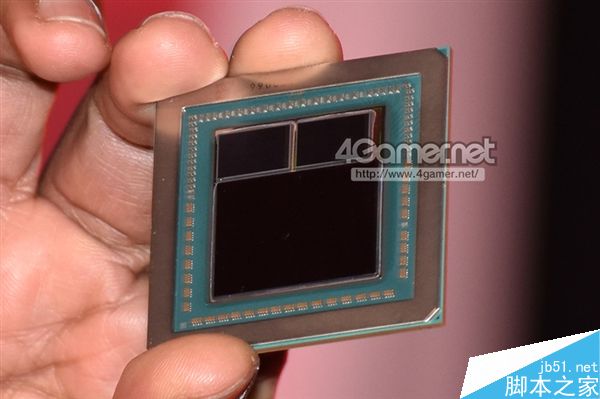

现在,外媒送上了vega gpu真片的实拍,因为这一代针脚带宽翻倍、堆叠容量增至8倍,所以hbm2显存的面积明显增大,而vega采用的是和fiji一样将gpu核心和显存封装在一块基板上,所以部分抵消了14nm本身的优异,面积在530`560mm2之间

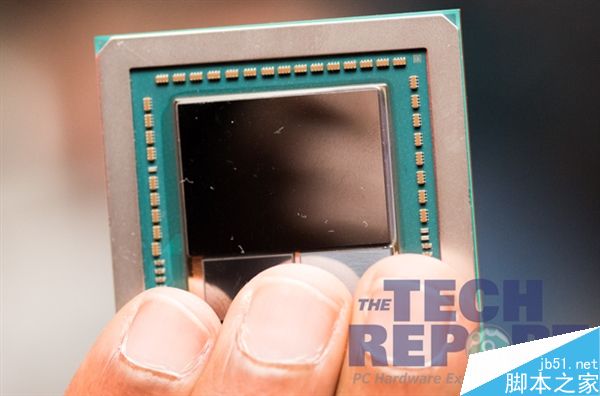

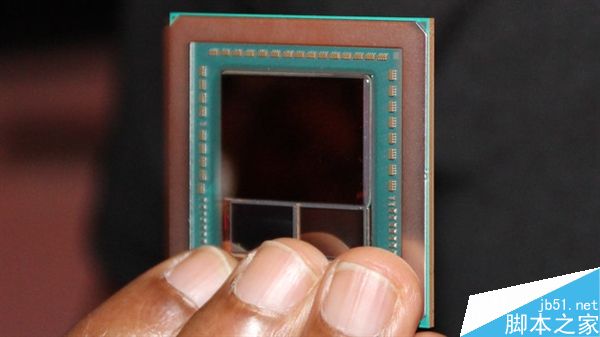

图上是两die,如果采用8gb每堆的话,就是16gb显存了。

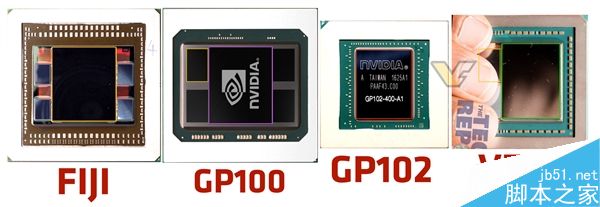

对比同样是hbm2封装的nvidia gp100核心,那还是小巫见大巫,它的核心面积是610平方毫米,153亿个晶体管。

性能方面,techreport称,他们拿到8gb的vega显卡做了《毁灭战士4》的完整测试,表现介于gtx 1070和gtx 1080之间

vega应该就是rx 500显卡的高端型号,但目前透露的是上半年上市,具体日期未知。
