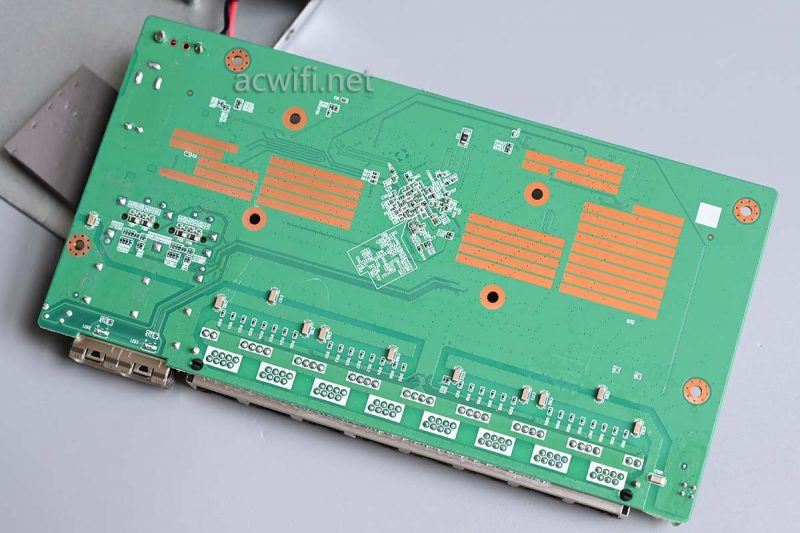

主板背面没啥：
翻回主板正面，这是单芯片方案呀，一颗芯片包括了所有的，还只用了小小的铝散热片。

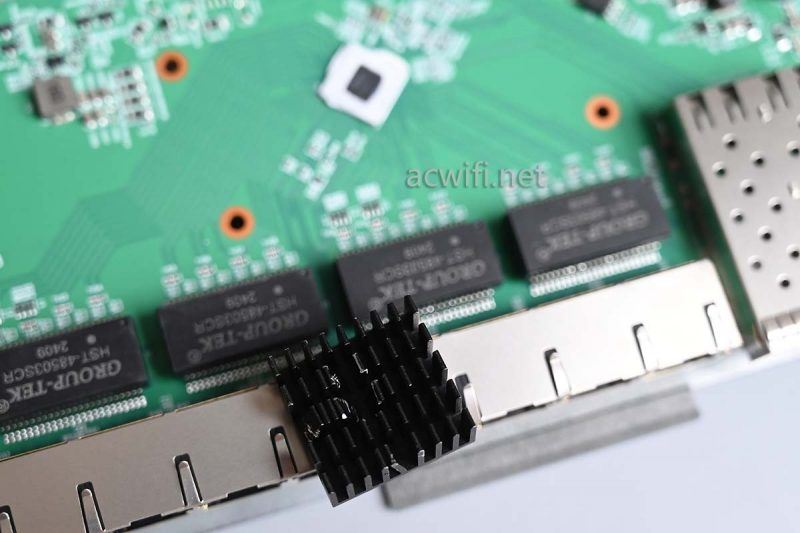

用电吹风吹热散热片，然后用钳子用力扭呀扭之后：

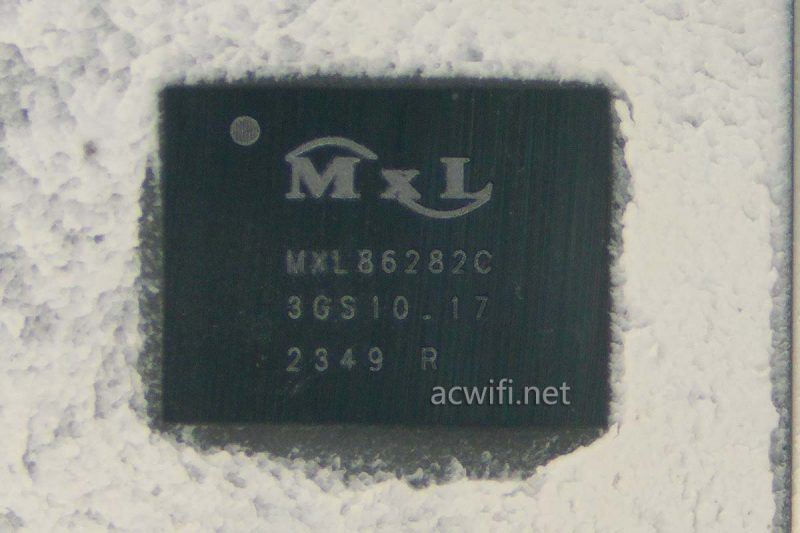

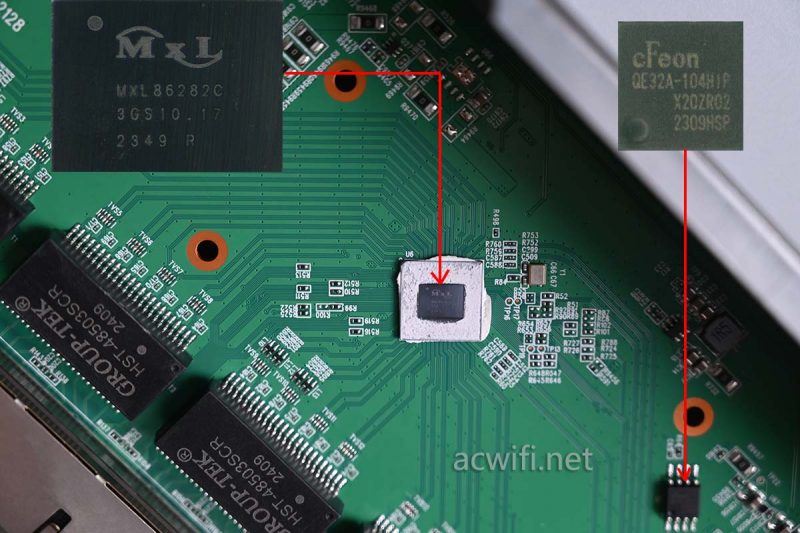

这款磊科gs10的交换机芯片型号是mxl86282c:

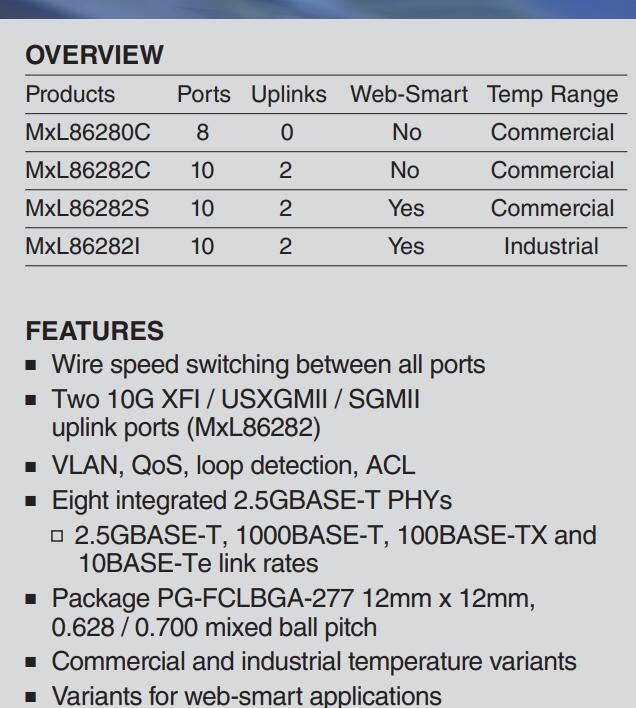

mxl86282c的属性如下：
除了mxl86282c，还有不带两个10g口的mxl86280c。
mxl86282c有两个10g xfi / usxgmii / sgmii；内置了八个2.5g phy。真是用一颗抗下了所有！
有一颗闪存芯片，型号是en25qe32a-104hip，容量4mb：
其它没什么看了吧。

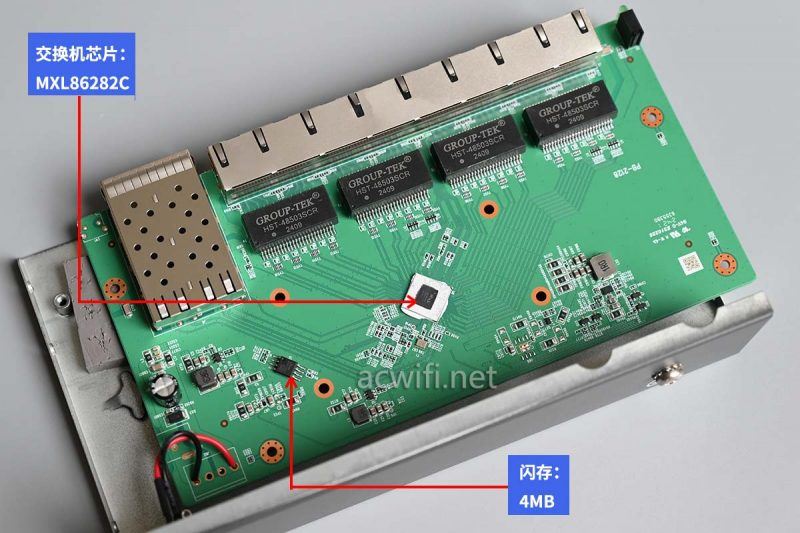

磊科gs10的所有芯片型号汇总图如下：
我觉得吧，交换机没民要测背板带宽吧。数据交换又没啥瓶颈，除非物理接口限制。

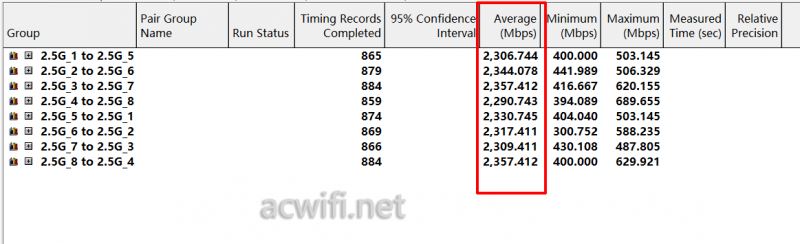

简单测一下，8个2.5g网口，每两个为一组，同时进行双向传输。结果如下：
2.5g网口的传输速度（实际传输的数据）上限是2372.66mbps，只要结果接近这个数值，就算跑满了。如上图，八个2.5g口双向同时传输，能跑满。

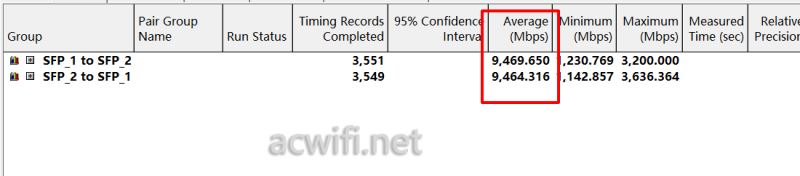

然后是两个10sfp双向：
千兆网口跑满的上限速度是947.23mbps，10g就是10倍关系。接近于9.472gps就是跑满10g口了。从上图可看，两个口的两个方向均跑满了。
（如果改用巨帧，传输速度会更高一点点。）

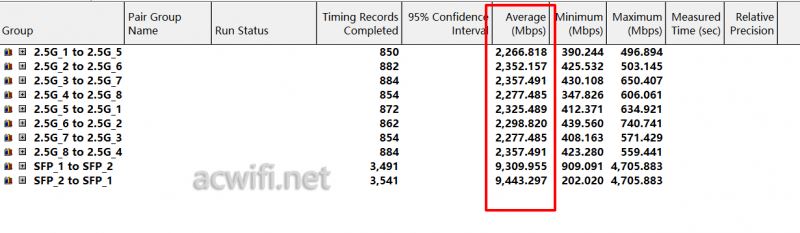

然后把以上两个测试同时进行：
各口各方向均能跑满。
交换机芯片都逃不掉大口向多个小口同时传输时，有堵塞现象，不管万兆对多个2.5g口，还是千兆对多个百兆口。比如这样：
sfp1同时向1-4号2.5g口发送数据，这时，每个口每个方向 都达不到2.37gpbs了：

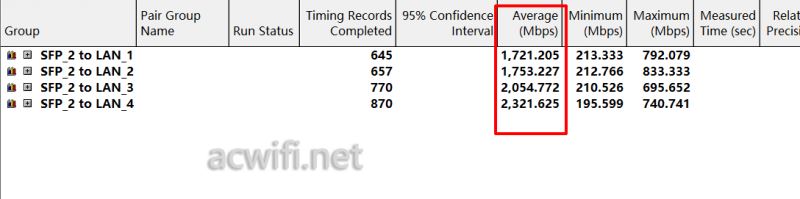

sfp2也是这个情况 ：
正常的现象。不要叫生叫死，又要“蜢刀持大脾”

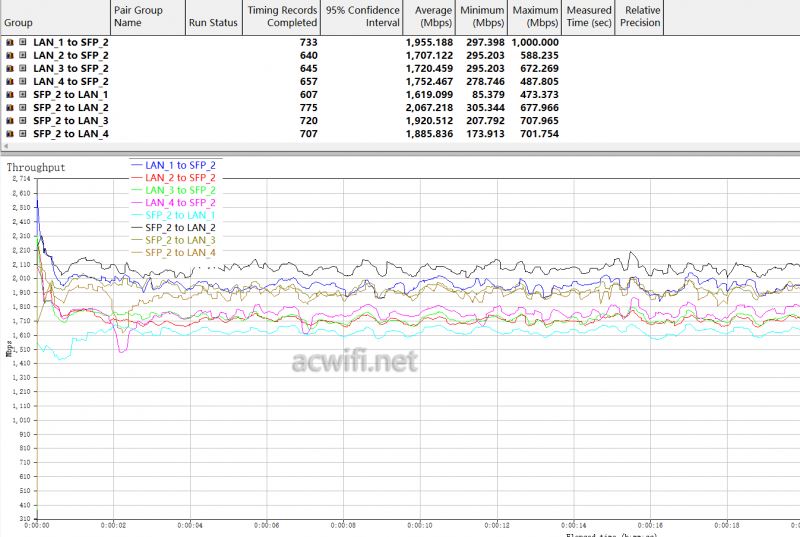

如果要数据更难看一些，只要把上面的情况跑个双向就行了，结果会比较惨：
正常正常，大口喷过来，小口受不了呀。
好了，299元的价格，拥有8个2.5g网口和两个10g光口，性价比还不错呀。只是体积比较大一点点(205 x 115 x 43 mm)。可惜没有机架版本，否则 我替换掉gs6用了。
不急的话可以等其它小厂的相同芯片方案的交换机。
