好了，我们去拆解环节。
●蓝宝石 rx470 超白金拆解：

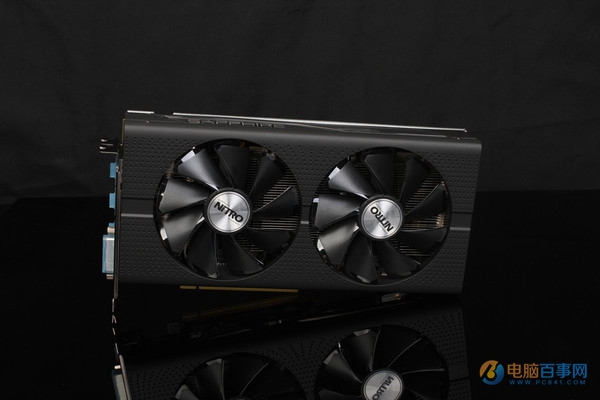

本次拆的是蓝宝石的卡，盒子以及显卡外观方面与上代300系的超白金还是比较相近的。

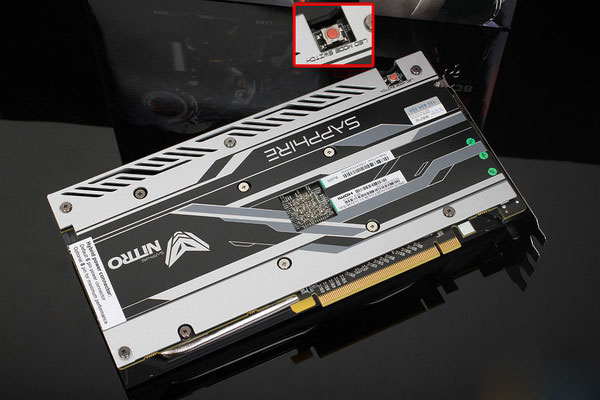

不同的地方在于显卡背部增加了背板，整一个视觉效果就提升上去了，背板是没有连接导线的，因此通电之后可不会发亮。而背板右上角则设计了一个led灯控制键，用以控制显卡顶部的led灯。
另外，led控制键的对面还有“一键加速”功能，为了给直播留点趣味性，我决定把这部分的测试留到直播上展示，有兴趣的网友请关注我们的diy直播！

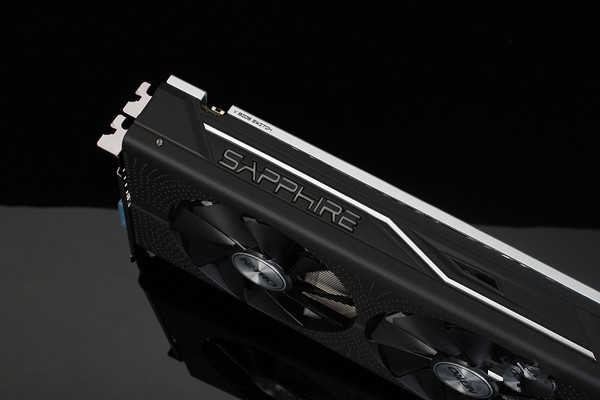

终于在这一代的超白金加上了led灯了，提供1670万色可供自定义 同时拥有6种不同的灯效模式。

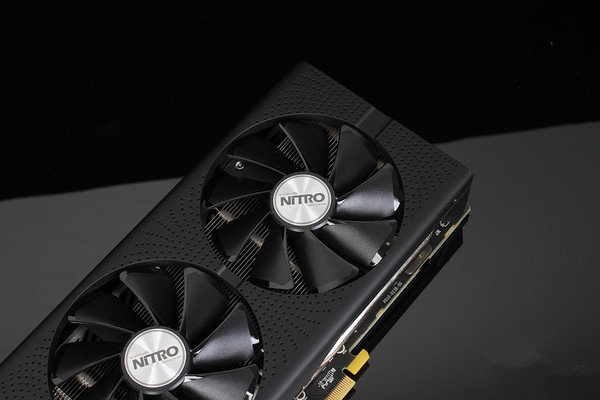

dual-x双风扇，95mm直径，本代的重新设计的翼型叶片不但提升了进风量，同时有效降低风噪。
支持第三代风扇智能启停，可自定义启停温度和转速。

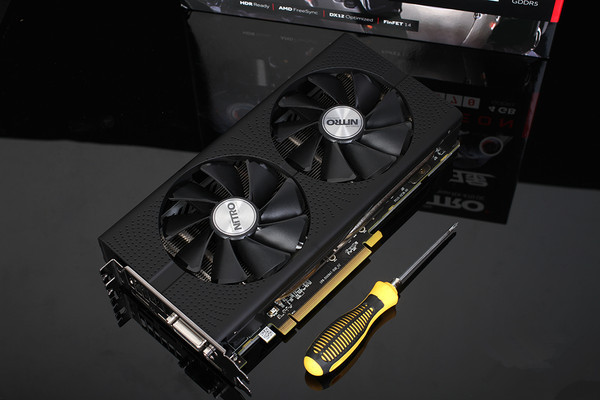

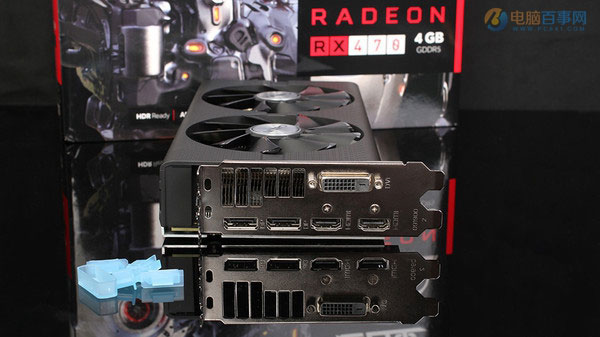

蓝宝石的超白金版对比公版终于加回了比较多人使用的dvi接口，好评！

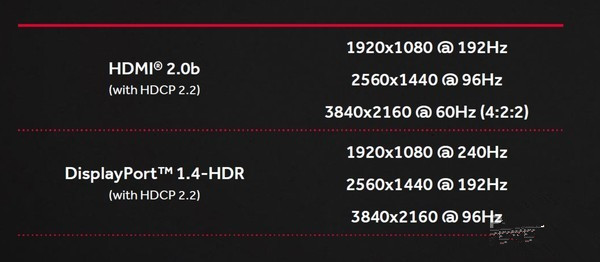

另外的几个hdmi+dp接口则是目前最新的标准，hdmi@2.0b以及dp1.4-hdr。

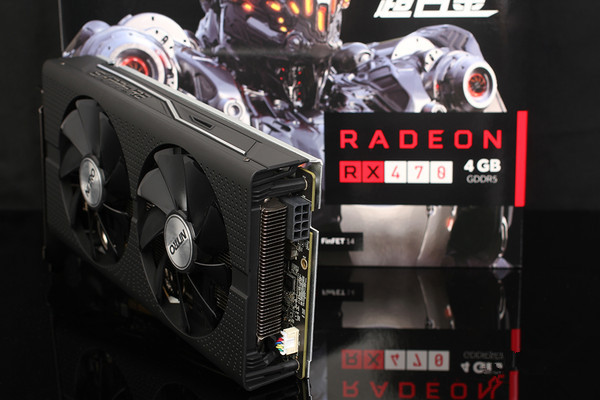

由于是加强版的非公版设计，供电部分就没有与公版一致，直接使用了8pin，对于默频120w的核心来说，即使大幅度超频都足以支持。

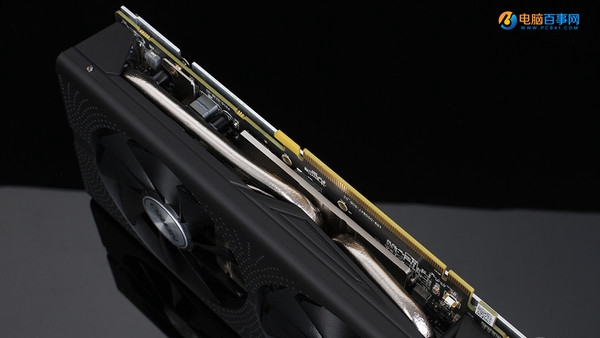

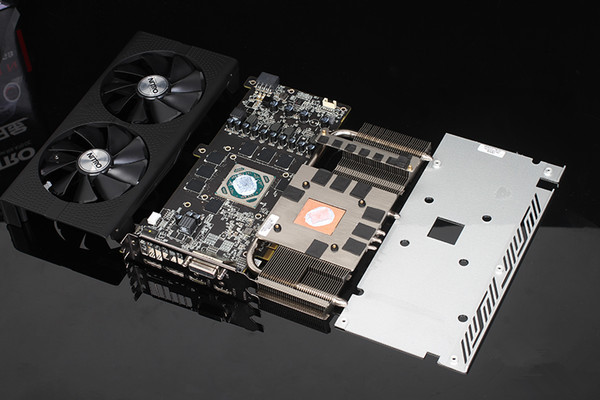

散热器采用的散热鳍片用料也很足，当然与5k价位的显卡没法比了，毕竟它只有120w的tdp，这样的设计完全够用。

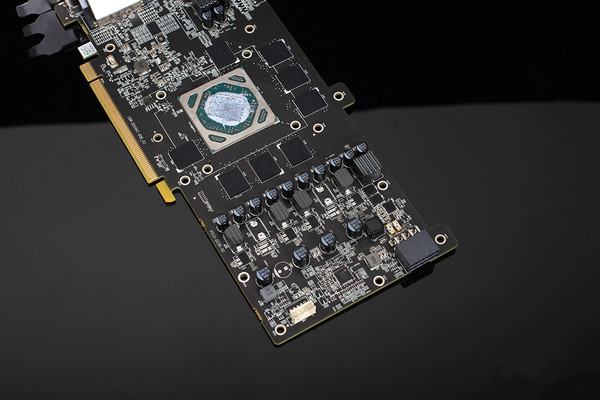

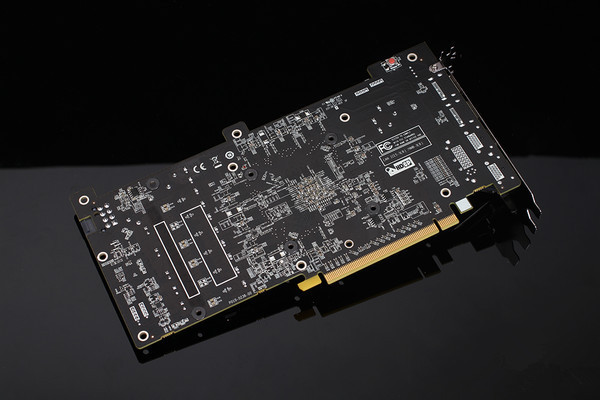

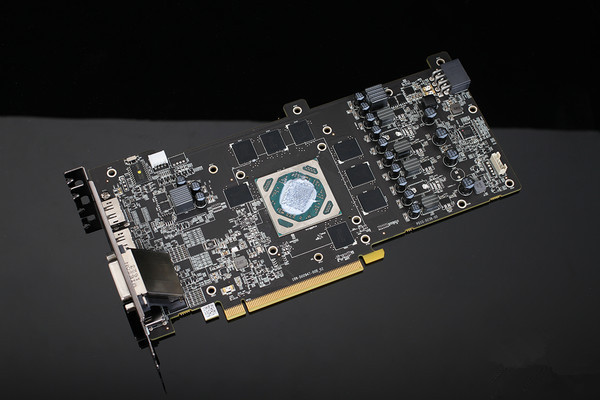

整块pcb都是重新设计的，与上次拆解过的rx470白金版不一样，采用的电感为蓝宝石的第四代黑钻电感，相比普通电感高25%的电磁转换效率,低10%的运行温度，线圈有内置散热片，能更好地压低温度。
乍一看跟公版的rx480是非常相似的，其实pcb的布局设计大多照搬rx480，但采用的电气元件都更换成更高品质的了。
核心采用4+1+1相供电，相比公版来说用料提升很大，因此其频率也才能跑到接近rx480的程度。

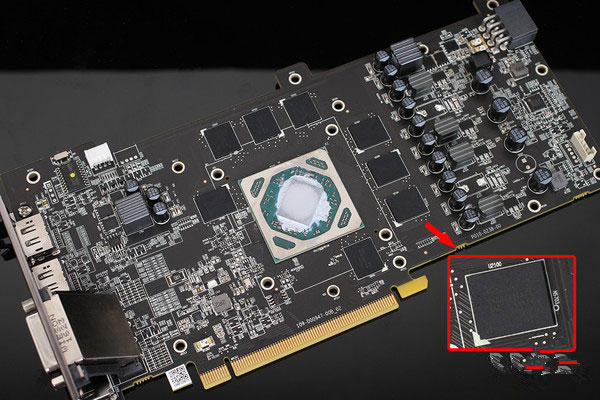

无论是公版rx480、rx470白金版、还是这次的rx470超白金，其核心都没有刻上任何标识。显存部分则采用了8片512mb的海力士gddr5显存，合计4gb、256-bit位宽。另外还会有8gb版本的rx470，但个人感觉，意义不会太大，毕竟这块卡的定位的1080p应用的。

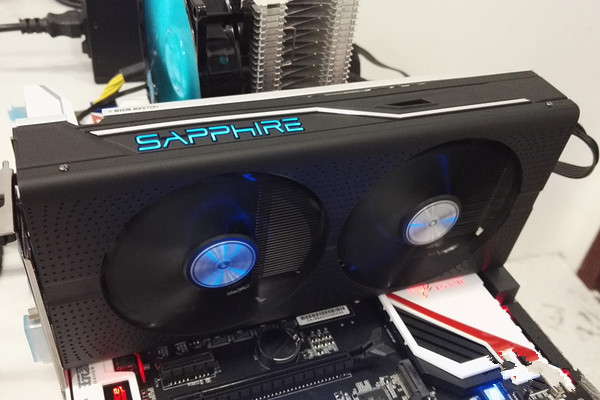

显卡在工作过程中，顶部的led灯会亮起。蓝宝石也开始进入信仰领域了！
