gtx 1060 ftw+gaming的pcb，沿用的是gtx 1080/1070公版显卡的pcb，设计和布局是一致的，差别在于电子元件用料的不同。

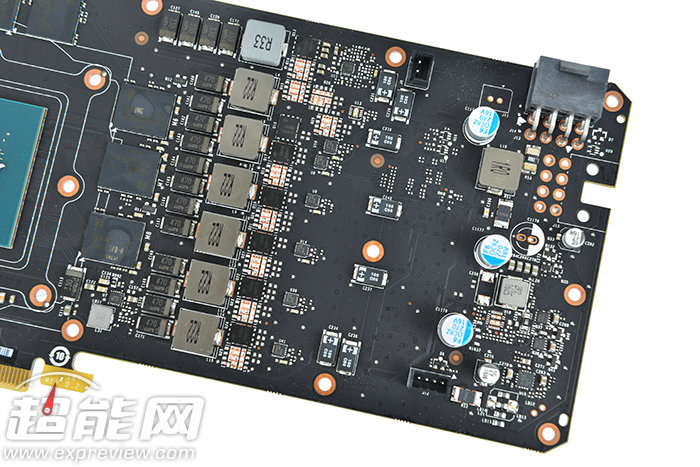

gtx 1060 ftw+gaming采用了6+1相供电，每一相对应一个整合的mosfet，而不是一上一下的排列方式，其中5相为gpu核心供电1相为显存供电，相比gtx 1080公版还要多出一相供电，同时在pcb上有大量钽聚合物电容，使显卡工作时更稳定。gtx 1060 ftw+gaming的pcb设计非常到位，本来定位中端的gtx 1060，却采用定位旗舰的gtx 1080公版规范pcb，并且只要简单补全了空焊位的相数，就能同时达到了用料充足和稳定性更强的目的。

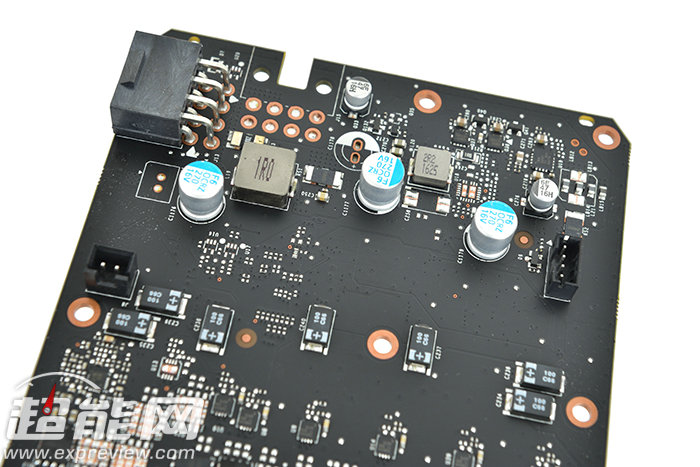

gtx 1060 ftw+gaming输入端采用了台湾立隆ocrz系列电容，容值270微法，可耐压16v

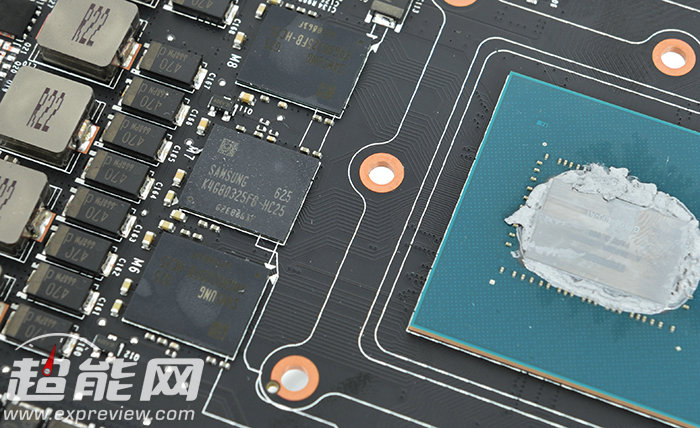

三星gddr5显存
gtx 1060 ftw+gaming的显存采用了三星gddr5显存，具体编号为625k4g80325fb-hc25，由6颗8gb的显存颗粒组成6gb的显存容量，频率可达到8gbps。

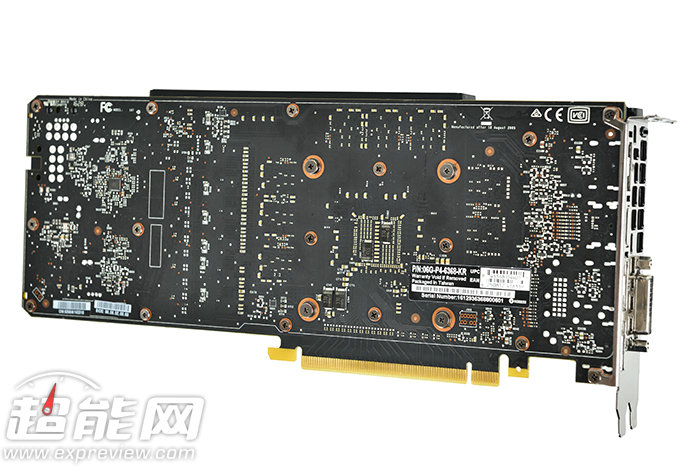

pcb背面
pcb背面没有配备金属背板，或许是因为evga对gtx 1060定位的理解，如果玩家需要，理论上是可以安装gtx 1080/1070公版背板的。
显卡性能测试：fire strike图形分领先公版4.5%

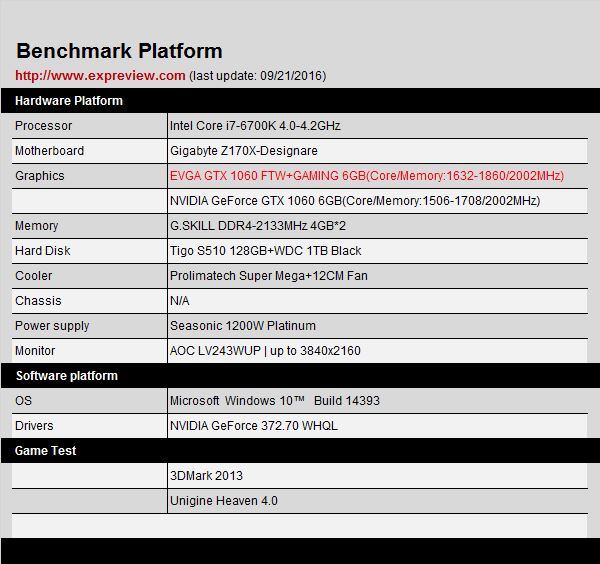

测试平台采用的配置为skylak平台基础搭建的gigabyte z170x-designare主板，处理器为intel core i7-6700k ，内存是g.skill ddr4-2133mhz 4gb*2组成的双通道，电源为seasonic 1200w platinum，操作系统为microsoft windows 10™ build 14393，驱动程序是nvidia geforce 372.70 whql。
本次的性能测试项目，我们会使用3dmark进行fire strike、fire strike extreme、fire strike ultra以及time spy(dx12)四个项目的理论测试，鉴于目前的3a游戏基本都有采用曲面细分技术，所以unigine heaven 4.0也是我们必要的测试项目，测试项目会涵盖1920*1080、2560*1440以及3840*2160三个分辨率。

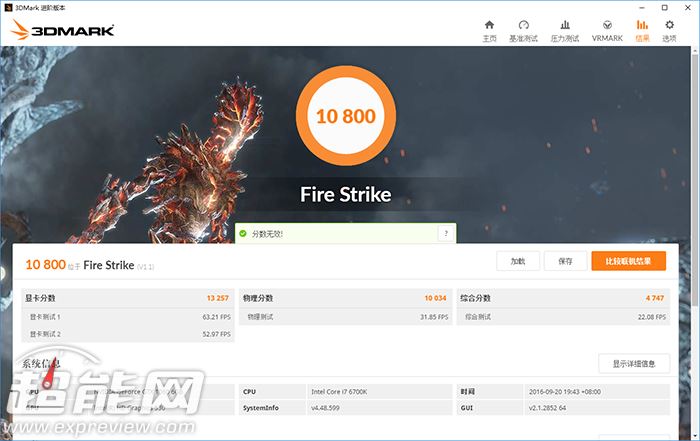

3dmark fire strike:
nvidia geforce gtx 1060公版 图形分13257
gtx 1060 ftw+gaming 图形分13811，领先公版4.2%
