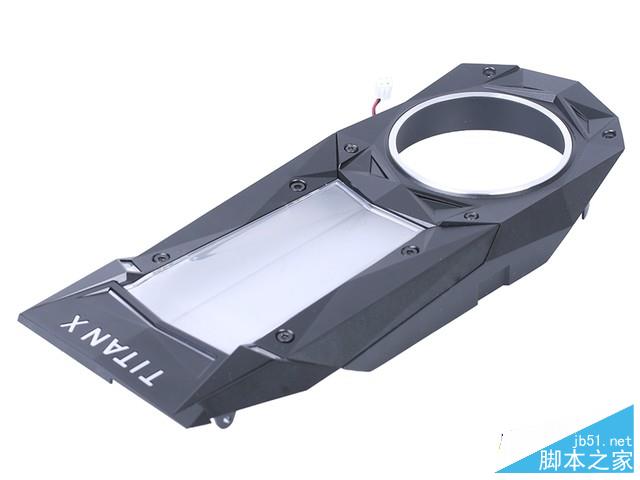

显卡散热器外壳

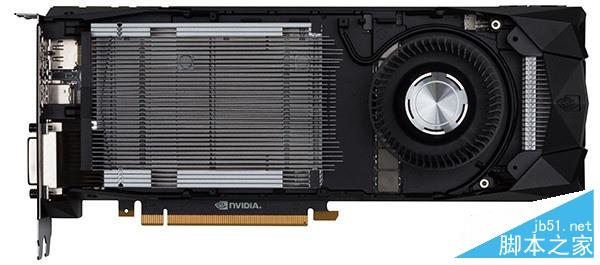

拆掉散热器外壳

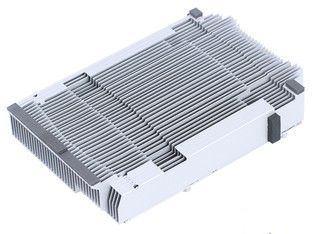

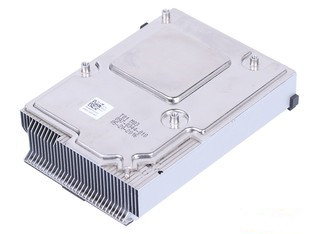

真空腔均热板散热模块
作为tdp高达250w的旗舰显卡，真空腔均热板是必要的存在，没记错的话nvidia从gtx 580开始便使用这种技术，而该技术截止到目前仍是最先进的散热技术之一。

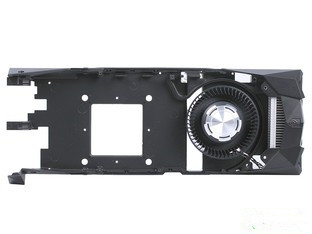

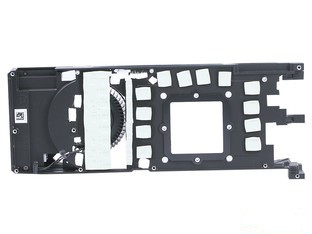

显卡中框和涡轮扇
nvidia titan x的全金属中框既可以加固显卡，又可以起到一定的辅助散热作用，在中框上贴有导热垫，辅助显存等高发热部位散热。显卡搭载的涡轮扇十分静音，即使在高负载情况下，不仔细听也很难听到风扇的风流声。

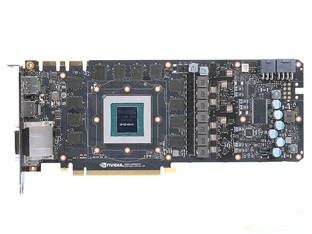

显卡pcb设计

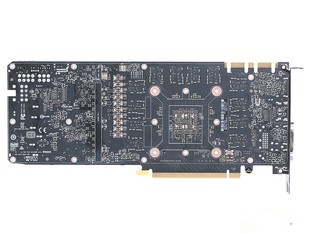

通过分析pcb我们可以看到，nvidia titan x的显存使用了来自美光的gddr5x，12颗便构成了该卡12gb的显存规格，所以核心背面的pcb是闲置的，有显存的空焊位。背面的12个空焊位是干嘛的呢？quadro p6000的显存容量是24gb，其采用跟nvidia titan x相同的pcb设计，这背面的空焊位就是为这款卡准备的。

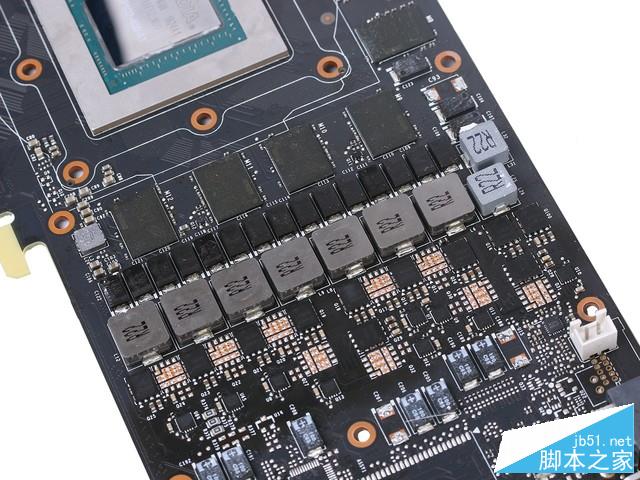

显卡供电设计
nvidia titan x的供电设计采用了7+1+1相设计，相比之前gtx 1080的5+1强了不少，而且gtx 1080的好多项供电的mos管都有虚焊位，但nvidia titan x设计得就比较“满”。就料件的品质来说，高品质贴片电感、钽电容等高档元器件是没什么值得挑剔的，旗舰毕竟是旗舰。

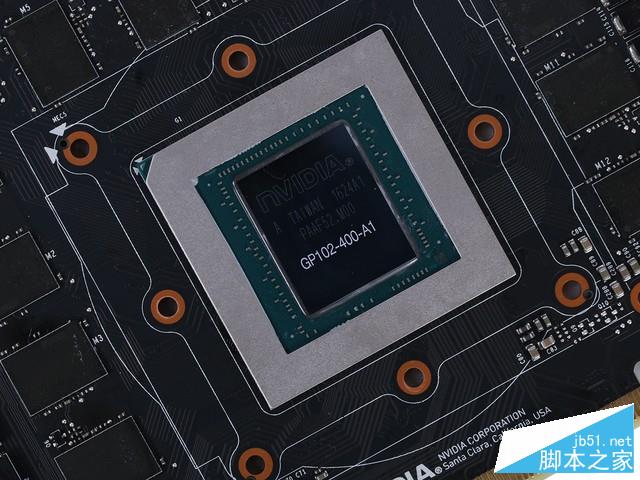

显卡核心
nvidia titan x上的芯片自然是全尺寸pascal游戏核心，代号为gp102-400-a1，在晶体管数量涨了半倍的情况下，照比gtx titan x的核心面积却小了22%，比gtx 980的核心要稍稍大上一些。

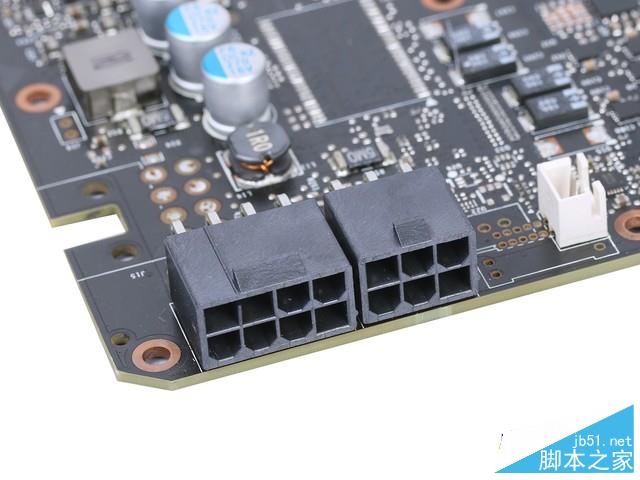

供电接口设计
nvidia titan x采用8+6pin辅助供电接口，这也是nvidia 250w tdp公版显卡的标配了，加上pci-e最大可提供300w功率，足够显卡在高频下稳定工作，并且有着一定的超频能力。

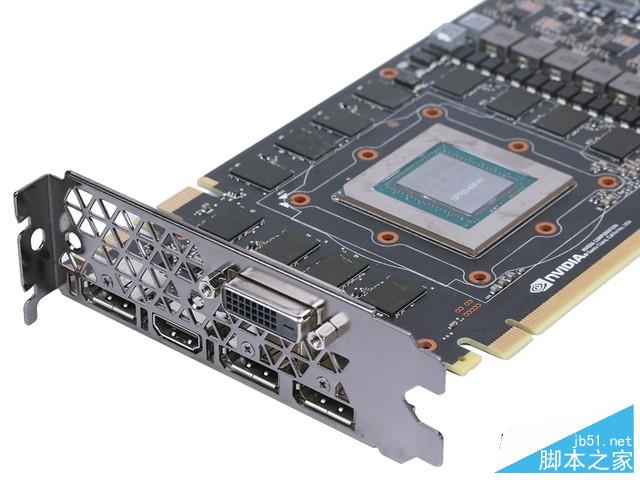

视频接口设计
由于采用与gp104和gp106相同的显示控制器，因而nvidia titan x与gtx 1080的视频输出接口完全一样，接口分别为：dp1.4*3、hdmi*1、dvi*1。
测试平台环境一览

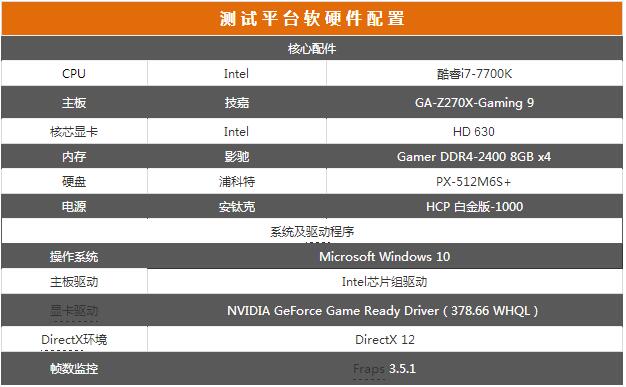

为保证测试能够发挥显卡的最佳性能，本次测试平台采用全新7代酷睿芯——intel酷睿i7-7700k处理器、技嘉z270芯片组主板、影驰 gamer ddr4-2400 8gb 双通道内存、安钛克1000w钛金电源组建而成。详细硬件规格如下表所示:
测试用主板：技嘉ga-z270x-gaming 9

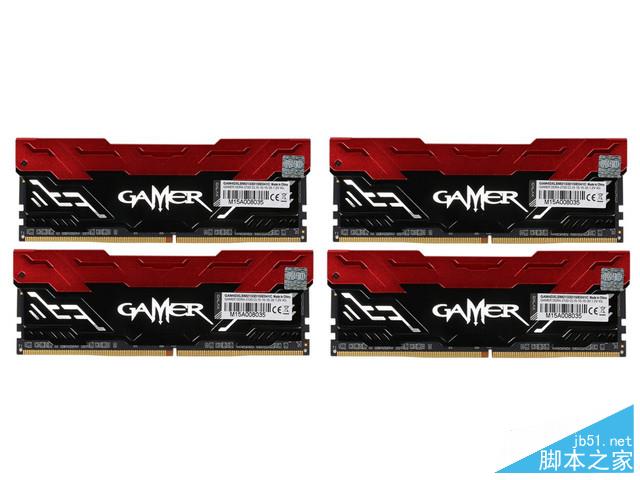

测试用内存：影驰 gamer ddr4-2400 8gb*4（玩家主场 电竞内存）

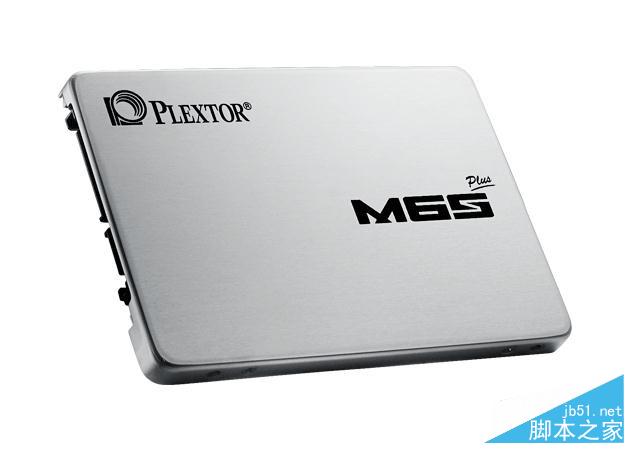

测试用固态硬盘：浦科特 px-512m6s+
在测试成绩方面，理论性能测试用得分来衡量性能，数值越高越好；游戏性能测试用游戏自带benchmark及游戏中平均帧数来衡量性能，数值同样越高越好。
