在较低的转速下也能带来可观的风量，确保静音
开拆无线网卡，传统的pci-e接口
看看芯片吧：
红色：博通bcm4360kml1g千兆网卡，支持5ghz频段以及802.11ac
橙色：三洋se5516双频802.11a/b/g/n/ac前端模块
黄色：rffm4293 2.5ghz和rffm4591 5ghz前端模块，来自三洋
绿色：博通bcm20702蓝牙4.0芯片
这里又用到专业工具了，不然还真不好取出主板

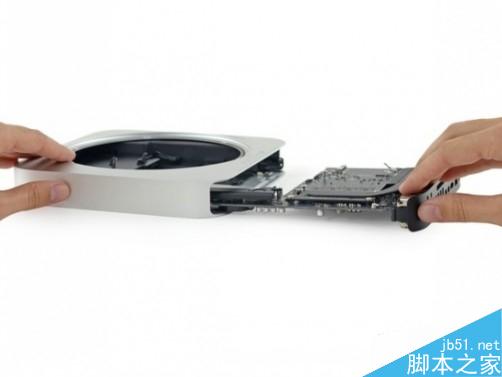

取下主板

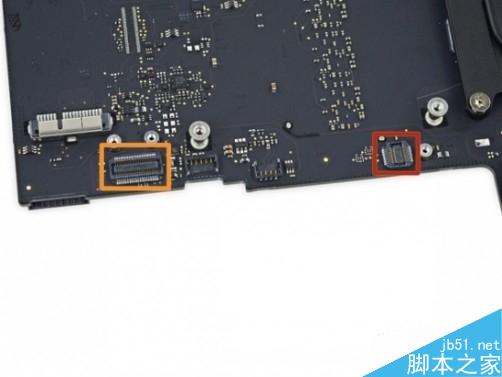

红色部分是苹果的sata转接口，新版只有一个，两年前那个版本上有两个。

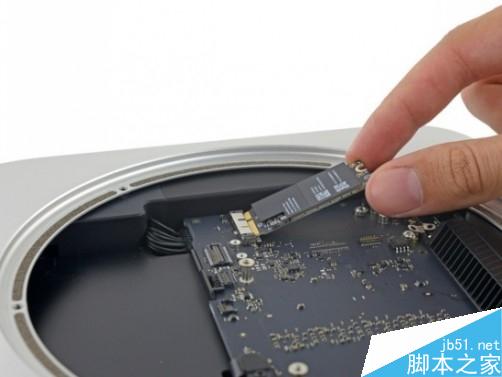

橙色这个应该是为pcie固态盘预留的，当然接口也是苹果定制那种。

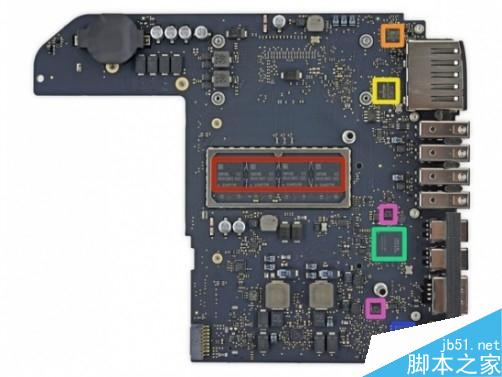

看看主板上零件吧;
红色：三星的k4e8e304ee-egce lpddr3内存颗粒，容量8gb，共四颗组成32gb(4gb)的容量，直接焊接也就意味着无法升级了。
橙色：cirrus logic 4208-crz音频芯片，2013款mba和mbp用的也是它
黄色：博通bcm57766a1kmlg千兆网卡，同时也作为sd卡和asf 2.0主控
绿色：intel的dsl5520雷电控制器
蓝色： lfe8904c-f网络滤波芯片
粉色：nxp 6142f和pca9501bs 8位i/o扩展芯片

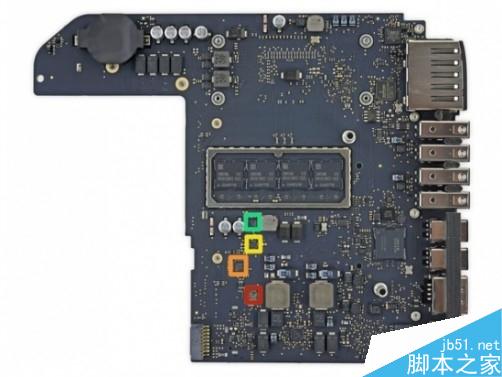

再来看看主板上的其它芯片：
红色：1428-7 420be5a bmy系统管理总线控制器和温度传感器
橙色：cy7c63833 ltxc usb主控
黄色：德州仪器的tps51916 ddr3内存控制器
绿色：德州仪器的可温度补偿dc/dc降压控制器

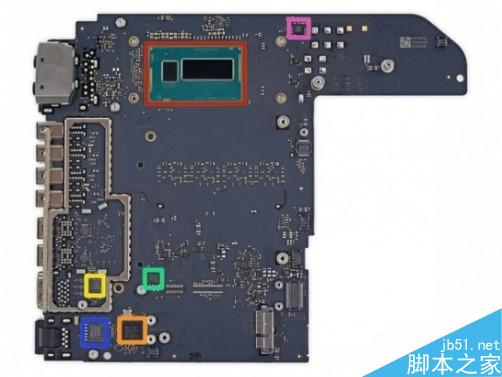

最后是主板背面的芯片：
红色：i5-4260u处理器，集成hd graphics 5000核显
橙色：德州仪器的stellaris lm4fs1eh
黄色：ps8401a的hdmi信号控制器
绿色：mx25l6406e的64mb cmos芯片
蓝色：lfe8904c-f网络滤波器

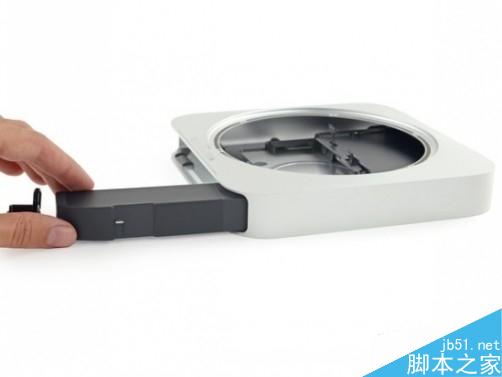

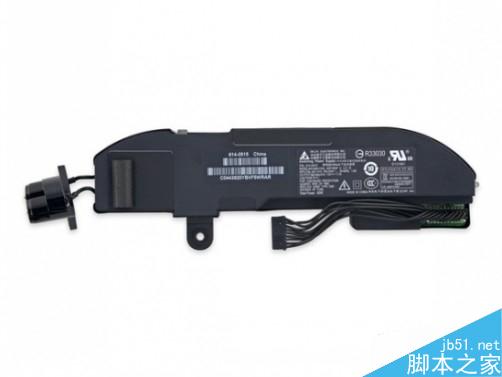

取下电源
和老版本上的一样，苹果简直是不思进取
拆掉硬盘支架

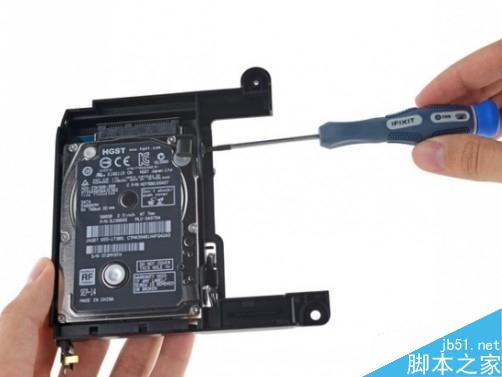

用的就是普通2.5英寸机械硬盘，厚度7mm
支架上似乎给ssd预留了空间，这块ssd来自之前被拆掉的imac
拆解全家福
最终ifixit给出的可修复得分为6分(满分10分)，和iphone6的成绩一样。
尽管拆解起来比较容易，但分数还是不太高，具体原因如下：
–苹果居然没有用胶水，点个赞;
–有了合适的工具，拆解相当容易;
–t6螺丝钉非常恶心，无论是更换硬盘或者清洁风扇都要先解决这个问题;
–cpu直接焊接在主板上
–内存也是焊接的。
总的来说，尽管mac mini和大部分mini pc一样拆解起来并不困难，但焊接在主板上的cpu和内存注定了你无法对它作出重大的升级。当然如果你买了乞丐版的话，把hdd换成ssd还是有可能的。
