散热模块：

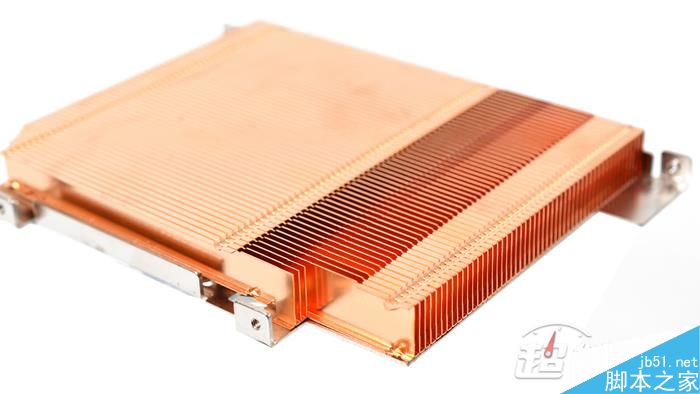

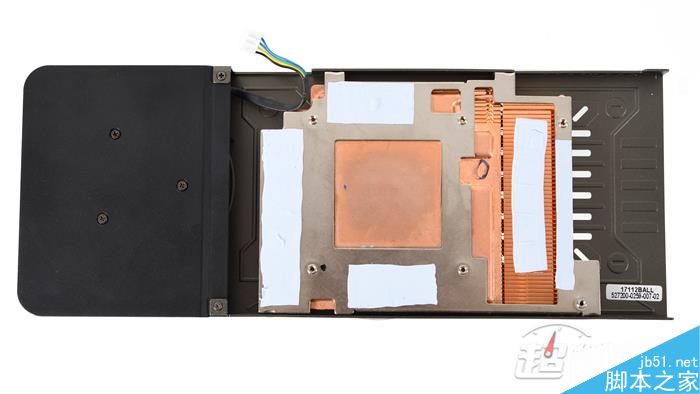

影驰gtx 1070无双为了应对gp104核心温度，散热器底部采用全铜均热板方案，散热鳍片也是是纯铜材质，这个设计方案也只能出现在无双系列中。

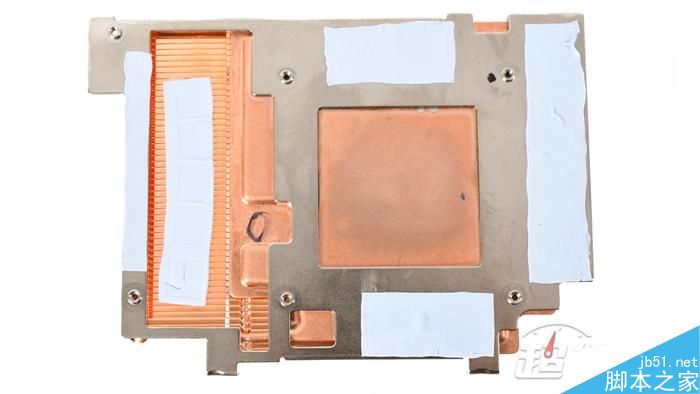

全铜散热器底座上还加装了一块铝制金属板，主要是通过导热硅垫与显存、mosfet、电感贴合导出热量。
别小看这个全铜散热模块，锃亮锃亮的，分量可不小。

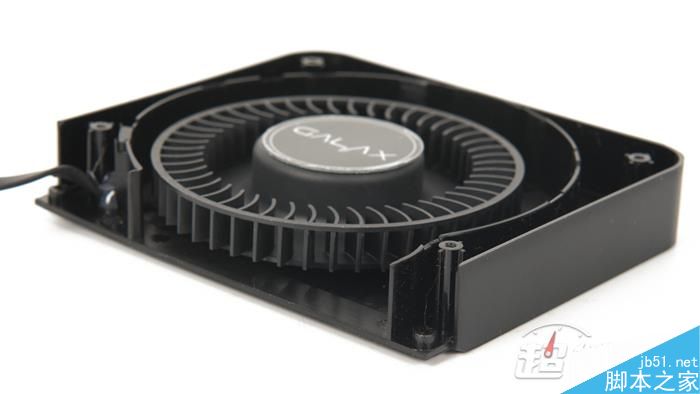

涡轮风扇由于厚度限制，厚度与笔记本的接近，支持pwm转速调节以及智能启停技术。

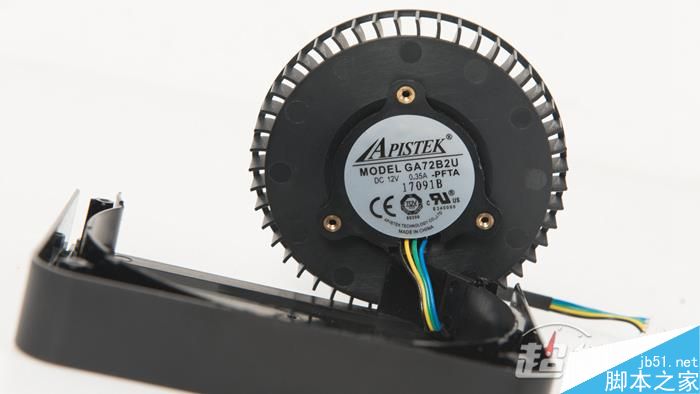

这个涡轮扇来自aplistek公司，参数为12v/0.35a。
pcb拆解：

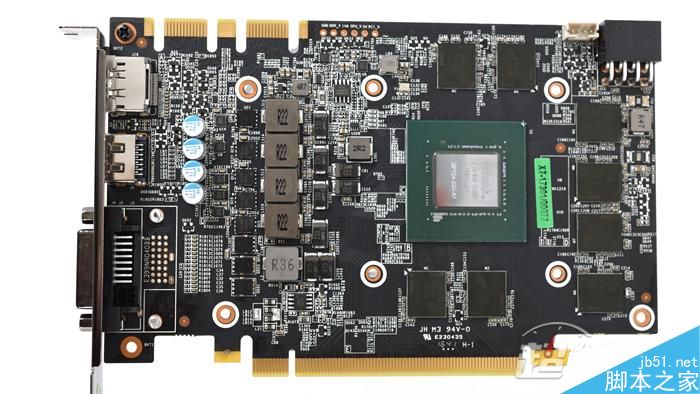

为了给涡轮扇腾让出空间，显卡pcb也相应地变短了，这么短的gtx 1070可能也只有技嘉那块gtx 1070 itx能够比肩了。

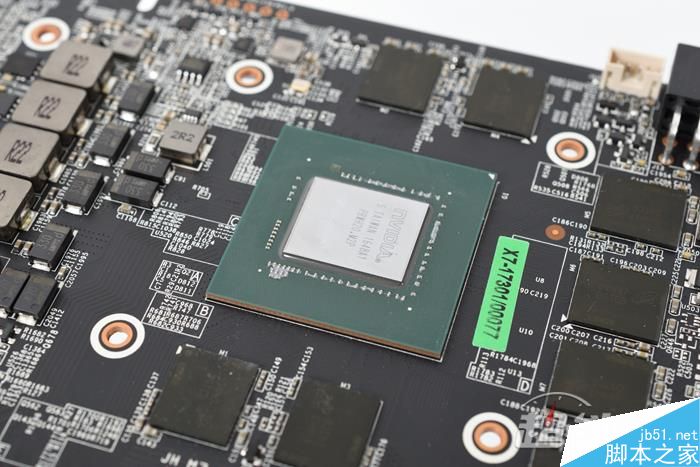

pcb设计比较独特，gpu核心不是以往常见正放布件，而是顺时针旋转90°摆放。gp104-400核心四周分布了8颗gddr5显存。

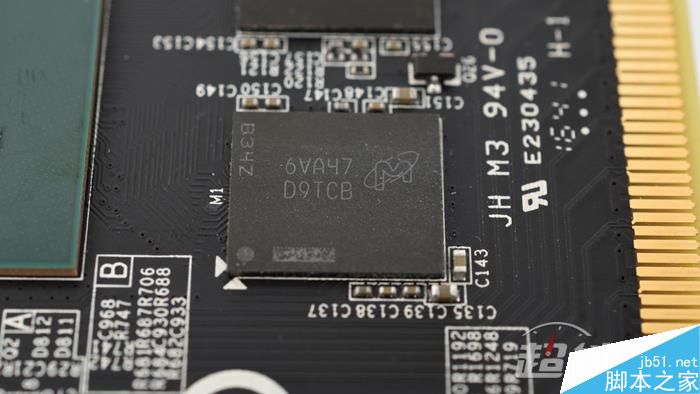

显存是来自美光科技的6va47 d9tcb gddr5显存。

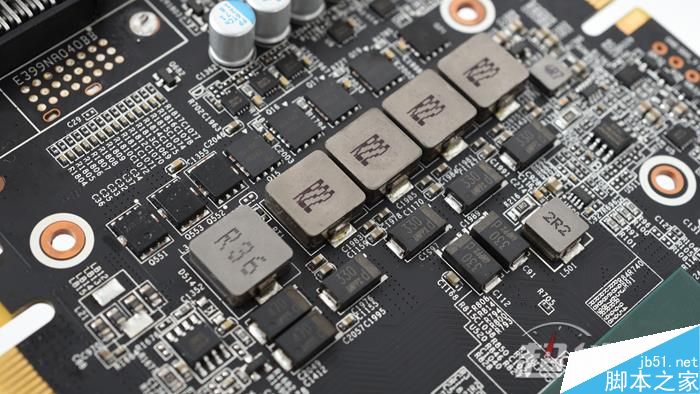

供电部分布置在显卡左侧，由于pcb面积限制，供电相数返璞归真，只有4+1相供电设计，超薄电感以及铝聚合物电容能够有效减少占地面积，实现更好pcb元器件布局。

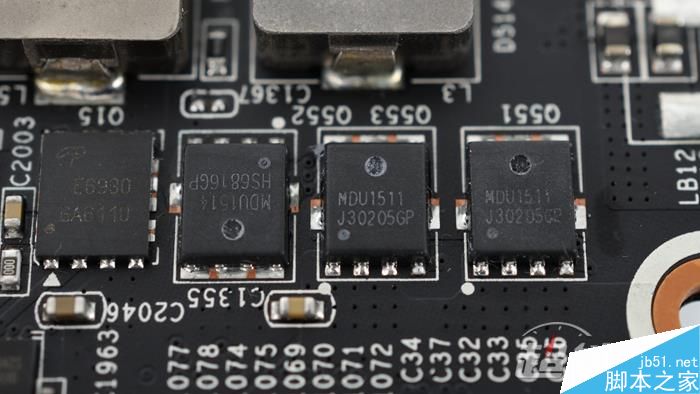

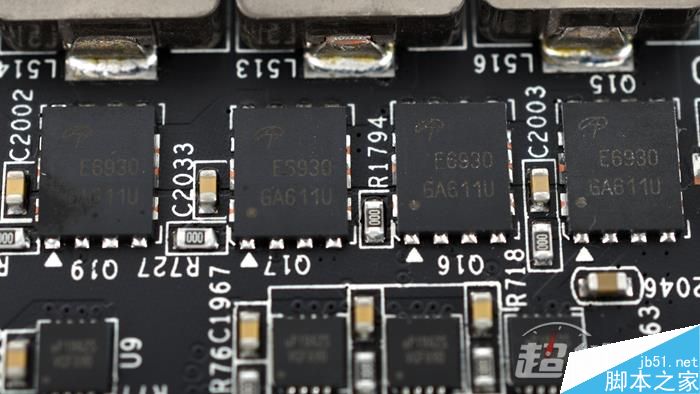

gpu核心供电每相采用一颗来自alpha&omega万国半导体的aoe6930，30v 22/85a 4.3mω@10v/7mω@4.5v。
显存供电则是一上两下桥接mosfet，分别是magnachip的mdu1514(30v 66.3a 6mω@10v/9mω@4.5v)、mdu1511（30v 100a 2.4mω@10v/3.3mω@4.5v）。

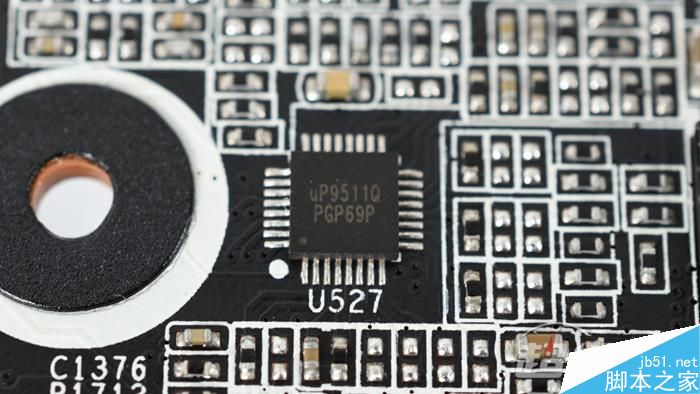

pwm主控是台湾upi 力智的up9511q，是一颗八相的pwm芯片，每相供电由一颗driver驱动，型号为up1962s。
