amd rx580是否值得买?AMD RX 580显卡开箱+拆解最深度评测掐指一算，据AMD RX480发布至今也快一年了，作为AMD北极星架构的初代产品，RX480在与GTX1060的2000元甜点显卡市场争夺战中表现得可谓是风生水起；如今，它的继任者AMD RX580悄然而至... 17-04-19
显卡pcb图赏：

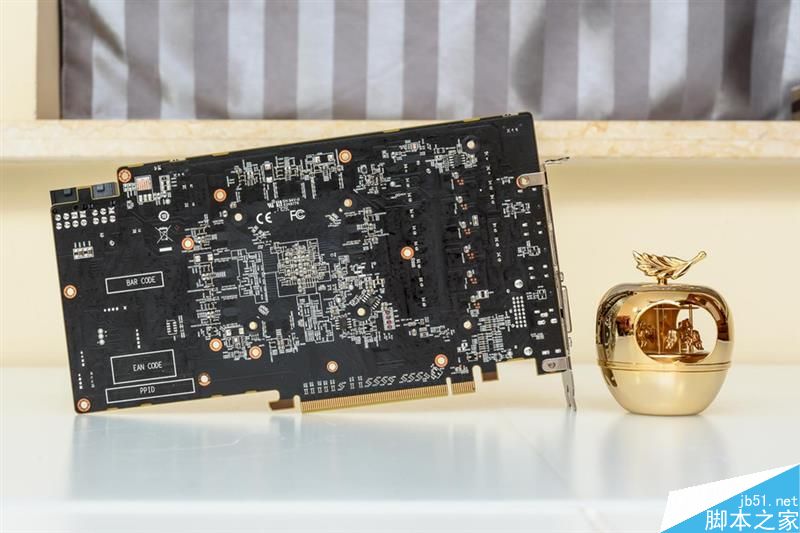

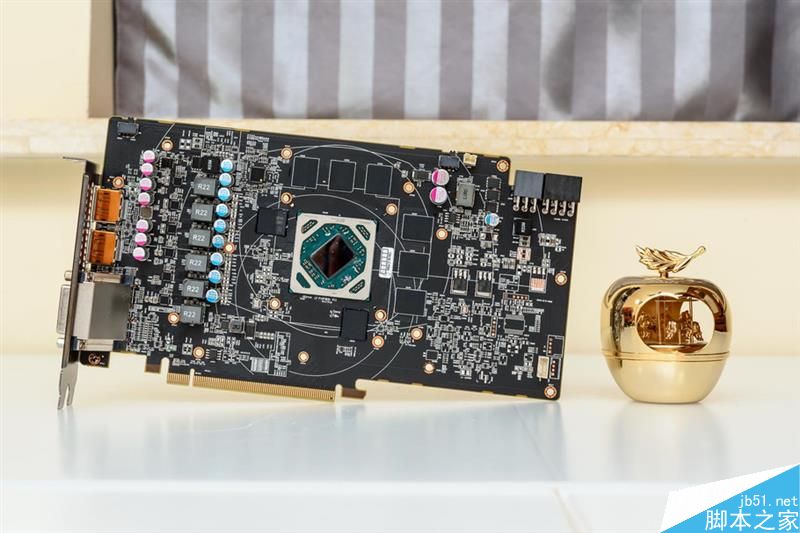

最后来看一下显卡的pcb方案，然后就进入测试环节。

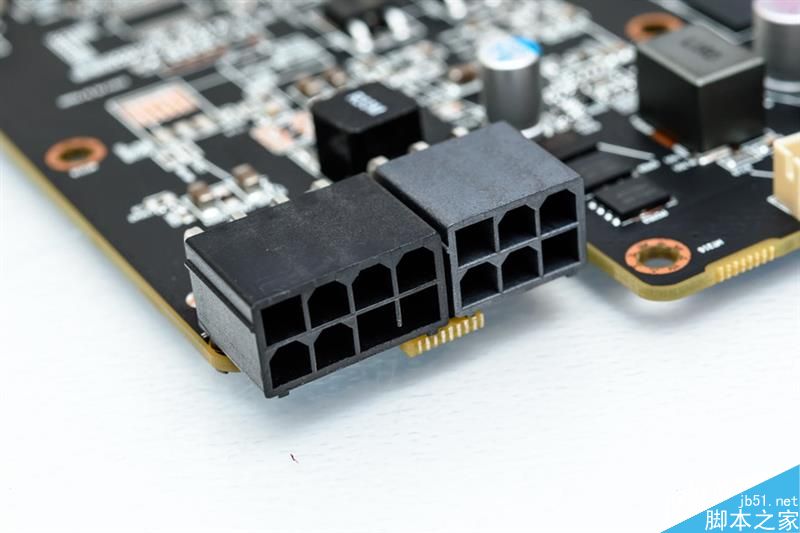

显卡的外接供电为6+8pin，相对于这个定位的显卡来说算是比较凶狠的规格。

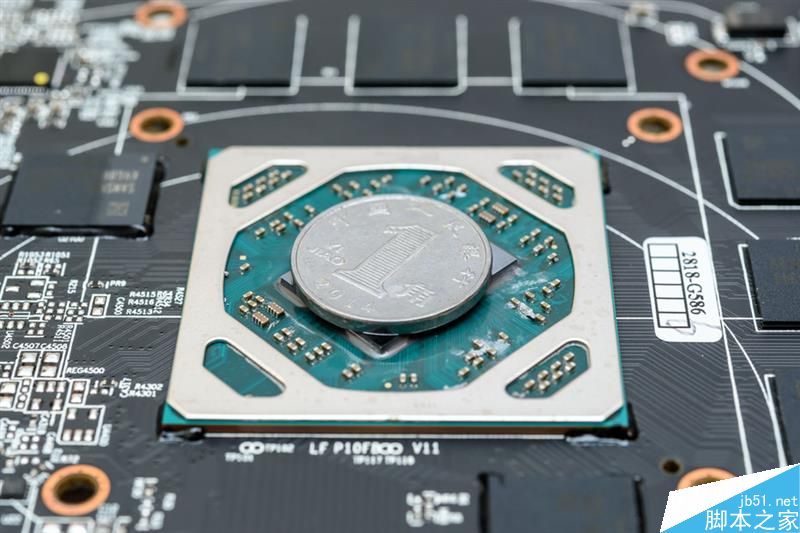

rx 580的核心基于改良后的polaris 20，核心面积不算很大，小于一个1毛钱的硬币。
显存为三星的ddr5，合计8颗，组成8g 256bit的规格。

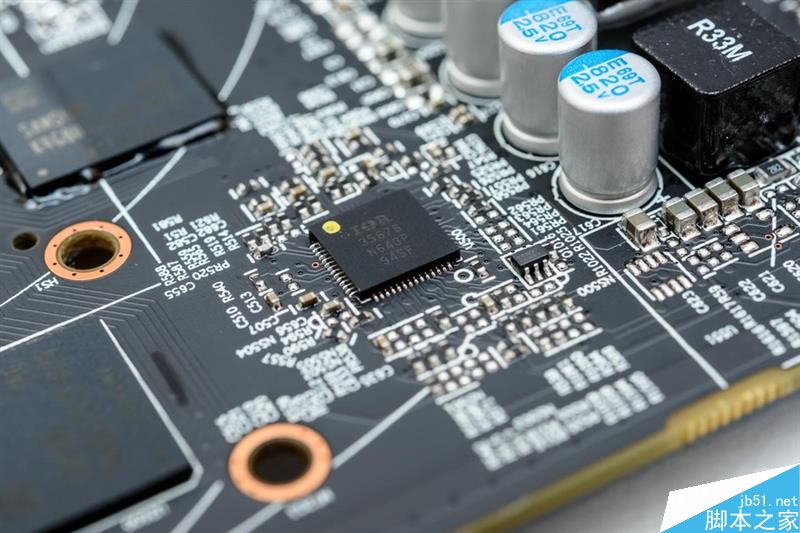

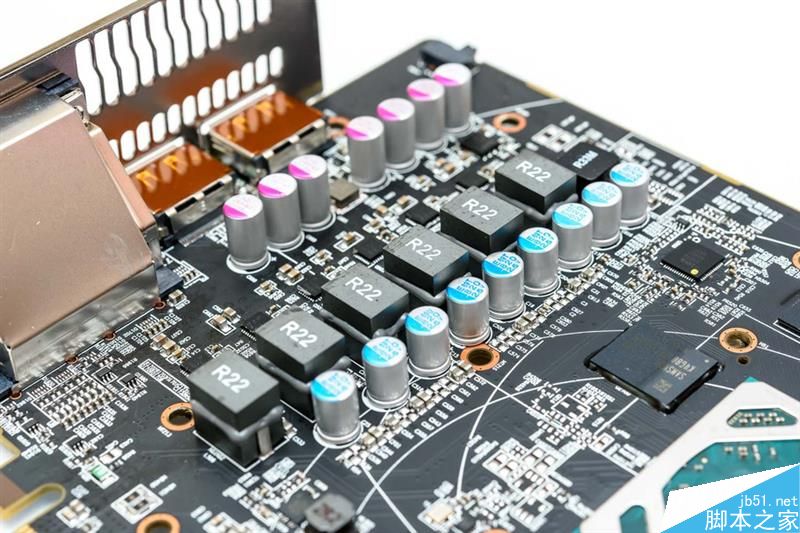

核心供电为六相，供电方案由ir提供，pwm控制芯片为ir3567b；供电输入电容为6颗万裕固态电容，容值为270微法，耐压值为16v；供电mos芯片为drmos，可以确定是ir的mos但是因为导热垫的关系，型号看不清了；电感为六颗r22封闭电感；输出电容为7颗固态电容，容值为820微法，耐压值为2.5v。

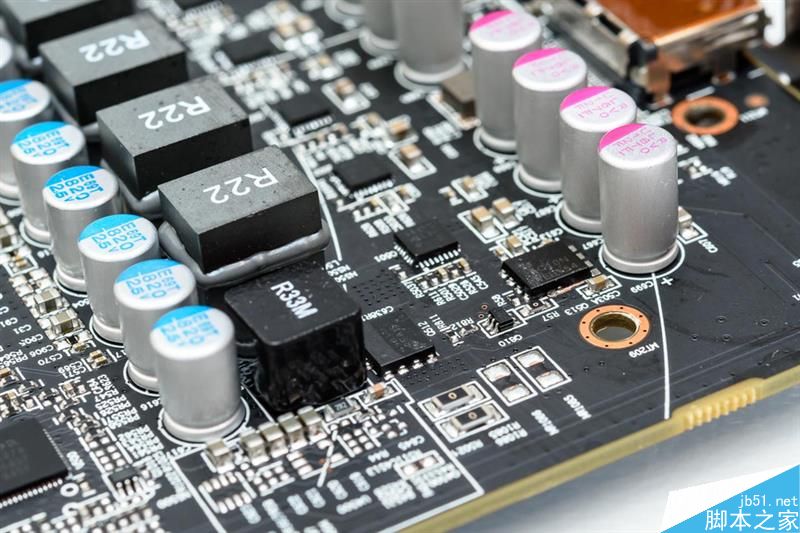

显存供电位于显卡外接供电一侧，为一相供电。pwm控制芯片为apw8722a；供电输入电容为1颗固态电容，容值为270微法，耐压值为16v；供电mos芯片为一上两下，上桥是安森美的4c10n，下桥是安森美的4c05n；电感为一颗l1r0封闭电感；输出电容为2颗万裕固态电容，容值为820微法，耐压值为2.5v。
pll供电紧贴核心供电，为一相供电。供电输入电容为6颗万裕固态电容，容值为270微法，耐压值为16v；供电mos芯片为一上一下，上桥是安森美的4c10n，下桥mos型号看不清楚；电感为六颗r22封闭电感；输出电容为7颗固态电容，容值为820微法，耐压值为2.5v。

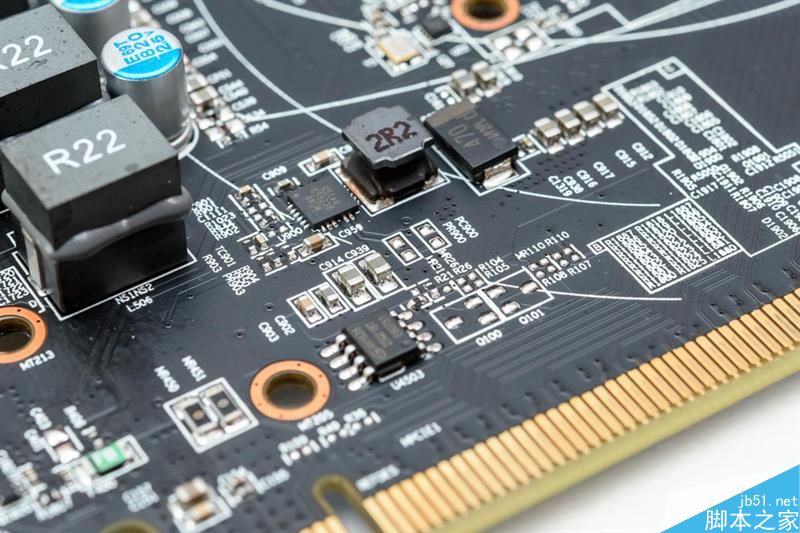

显卡插槽一侧也可以看到pci-e取电的电路，理论上可以提供75w的供电。

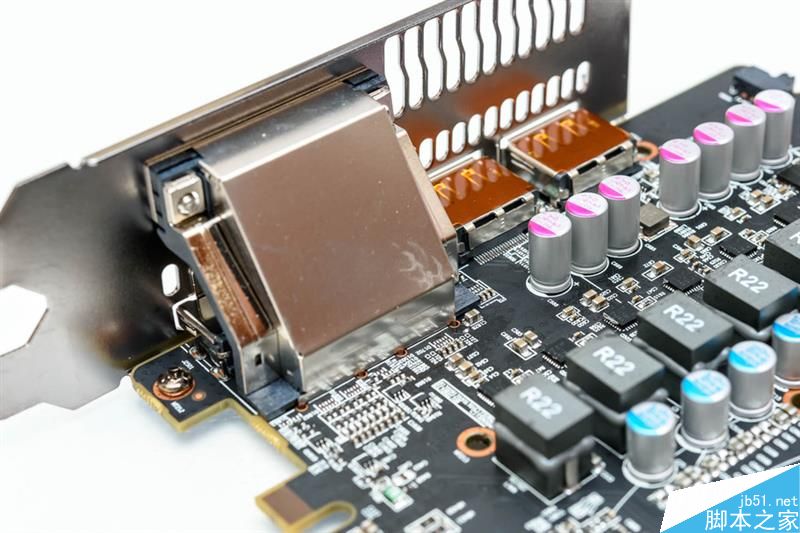

最后看一下视频接口的低通部分，现在视频接口都实现全数字化，低通部分基本已经没有什么电路了。
