我要评论.eprt其实用solidworks edrawings打开就可以了，建议大家下载这个软件。
solidworks与edrawings是一对好的伙伴相信学习数据化建模的同学应该都很熟悉两个软件，它们使用solidworks强大的3维建模功能制作3维模型，同时可以利用edrawing生成方便多用户间沟通的文件而它们所生成的文件就是有*.eprt *,easm,*.exe，但是你可能会发现，生成的edrawing文件，比如*.eprt *,easm,*.exe怎么只能看，不能测量呢？这是因为你在生成 edrawing文件时，没有打开测量功能。如何在输出edrawings文件的时候将测量功能打开呢？请参考一下步骤：

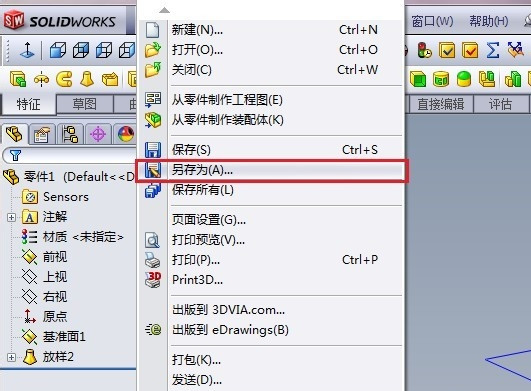

在你直接想生成*.exe文件时可不用选转成*.eprt,可以直接用edrawing打开*.sldprt,另存成*.exe,当然也要打开测量功能

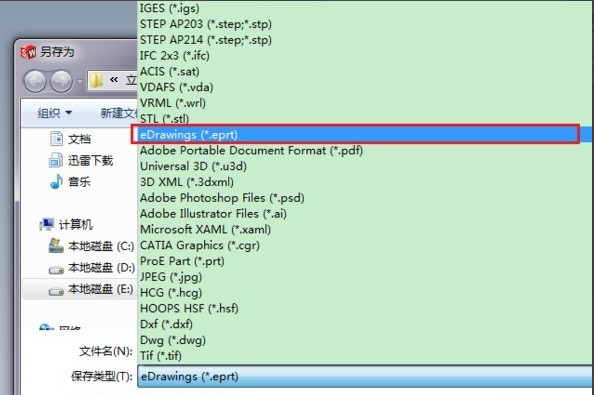

选择edrawings如果这样直接输出的文件是没有测量的功能，需要在选项（option）进行设定

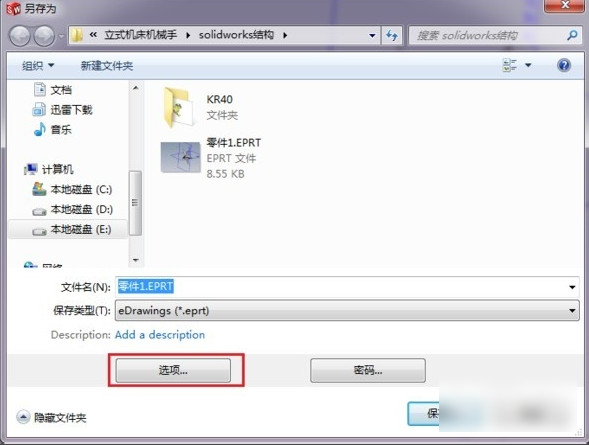

选择“选项”（click option）

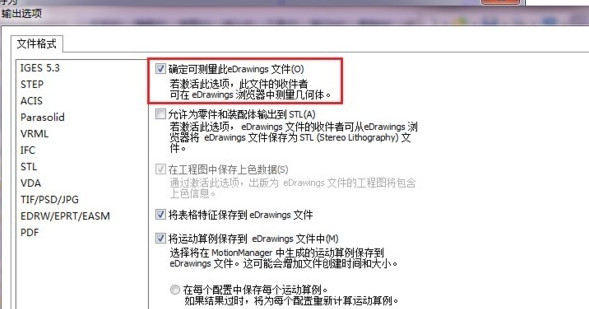

将“测量功能”勾选（enable measure function）
另外，是免费版本的edrawing测量功能是无法使用的，需要升级到edrawings professional版本。双击上一步保存的eprt文件，进入edrawing后试一试可以测量了。
