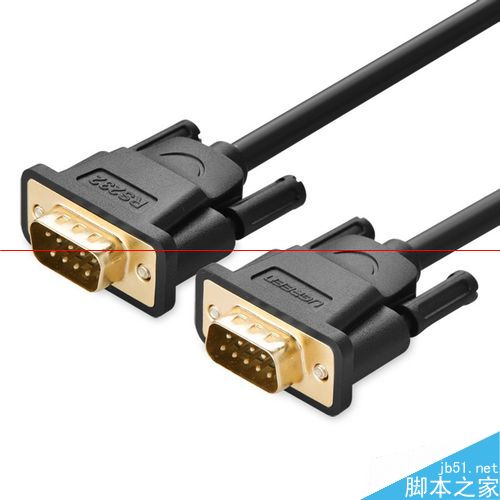

我要评论串口线运用于设备间的串行通讯，比如电脑连接打印机、超市扫描枪连接电脑等适用面非常广，尤其是在一些老式打印机等设备上能特别容易找到串口线接口。这里以笔者购买的绿联rs232串口线为例为大家进行讲解。
1、串口线运用于设备间的串行通讯，适用面非常广。串口线接法要根据实际连接设备而定，我们先看其引脚定义（以绿联rs232为例，其他串口线与此类似）。目前rs232串口线接口为db9针，其接口引脚定义如下：
2、如上图所示，rs232串口线接口针脚分上下2排，如何区分串口线针脚？在正对人面、接口大边朝上情况下：一排是5针，从左到右，分别对应1-5号针脚；一排4针，从左到右，分别对应6-9号针脚。
3、引脚 定义 符号
1 载波检测 dcd
2 接收数据 rxd
3 发送数据 txd
4 数据终端准备好 dtr
5 信号地 sg
6 数据准备好 dsr
7 请求发送 rts
8 清除发送 cts
9 振铃提示 ri
4、绿联rs232串口线线芯颜色定义：1 黑色2 棕色3 红色4 橙色5 黄色6 绿色7 蓝色8 紫色9 白色
5、用户在需要diy绿联rs232串口线的情况下，可根据这一线芯颜色，对应接线。

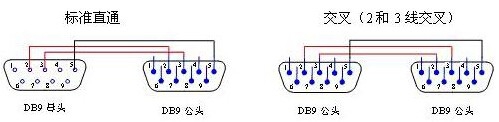

6、根据不同需要，rs232串口线接法分为两种：直连与交叉。
7、rs232串口线直连接法就是正常的连接：2接2，3接3（即一头的rx与另一头的rx相连，tx与另一头的tx相连），绿联 rs232串口线为直连接法；rs232串口线交叉接法就是交叉连接：2接3、3接2（即一头的rx和另一头的tx相连，tx与另一头的rx相连）。
8、那么rs232串口线直连与交差接法分别用在什么场合？
9、一般情况下，设备和电脑的连接通讯，需用到rs232串口线直连线；而设备和设备的连接通讯，就会用到rs232串口线的交叉线。用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的rs232串口线。
