显卡拆解介绍：

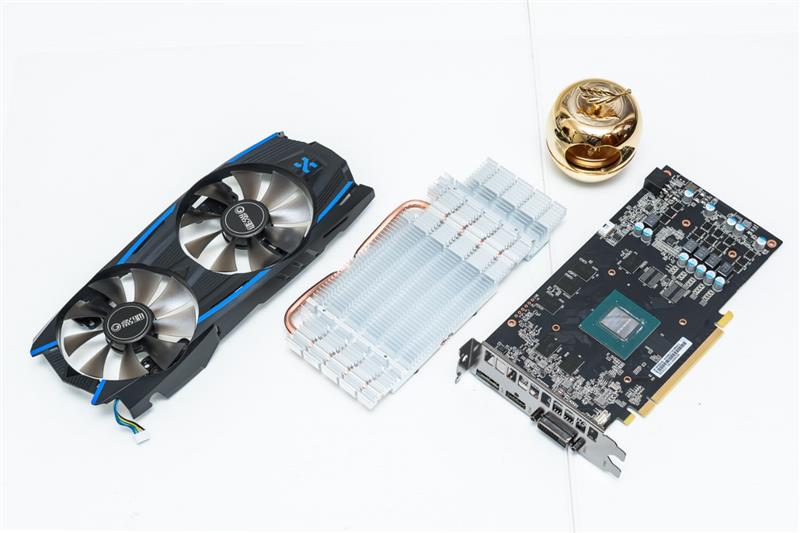

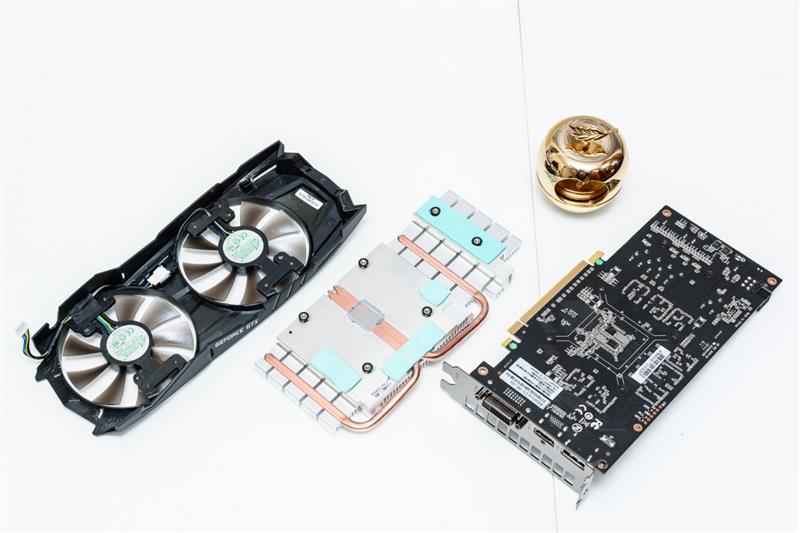

接下来对显卡进行了比较精细的拆解。显卡可以主要分为风扇导风罩、散热器本体、显卡pcb。

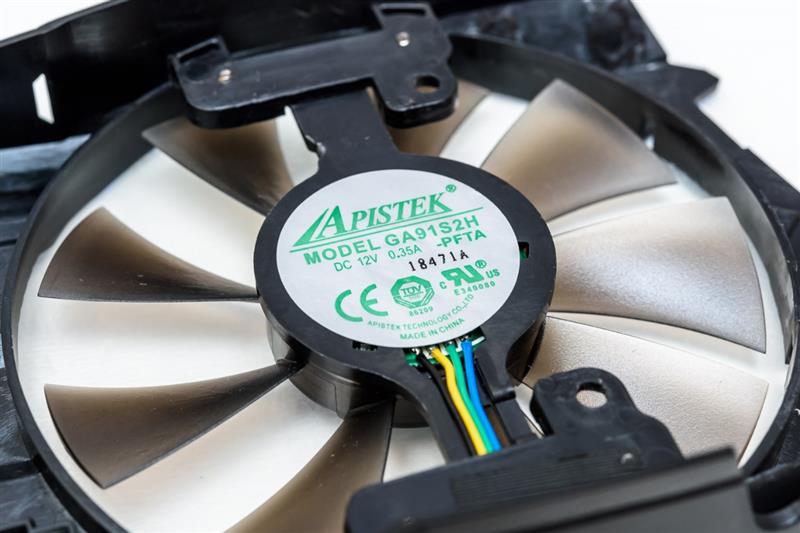

风扇来自晋峰科技，是一颗9厘米规格的风扇，12v 0.35a。
显卡采用的是挤铝鳍片+热管的方案，一般用在比较入门，发热量不太高的地方。

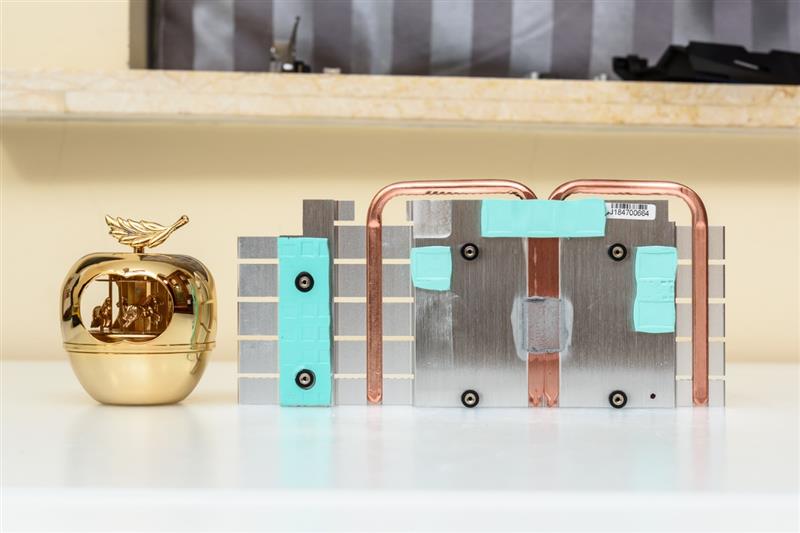

显卡散热器上，显存和供电mos部分有导热垫直接连接散热器辅助散热。图中可以清楚地看到采用的是双热管散热。

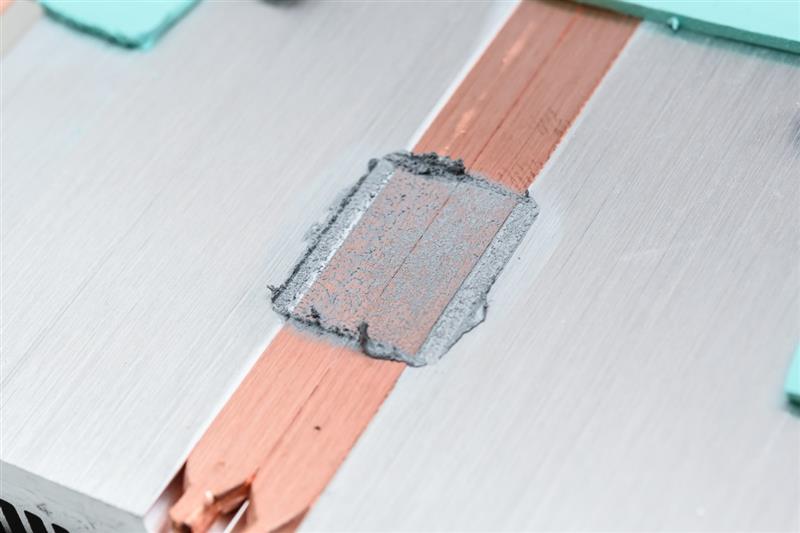

散热器底座为热管直触设计，热管的接触面积略小于核心，没有浪费。
铜底打磨尚可，但是没有镜面效果。

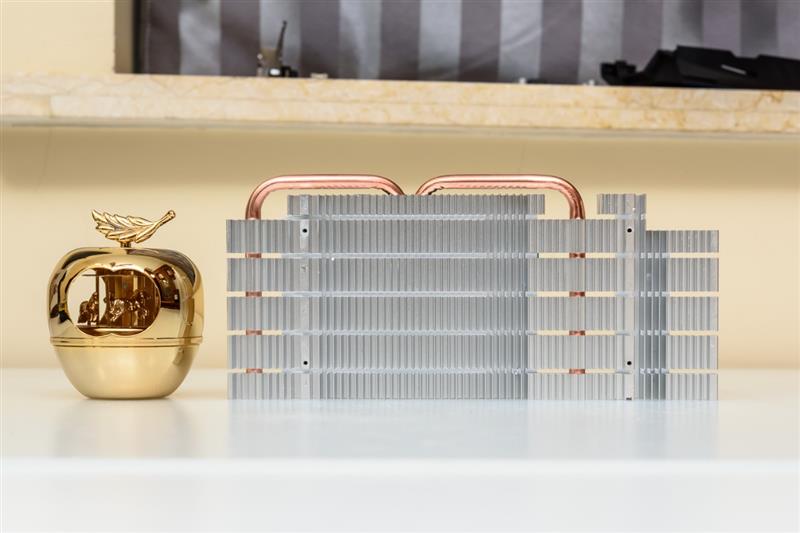

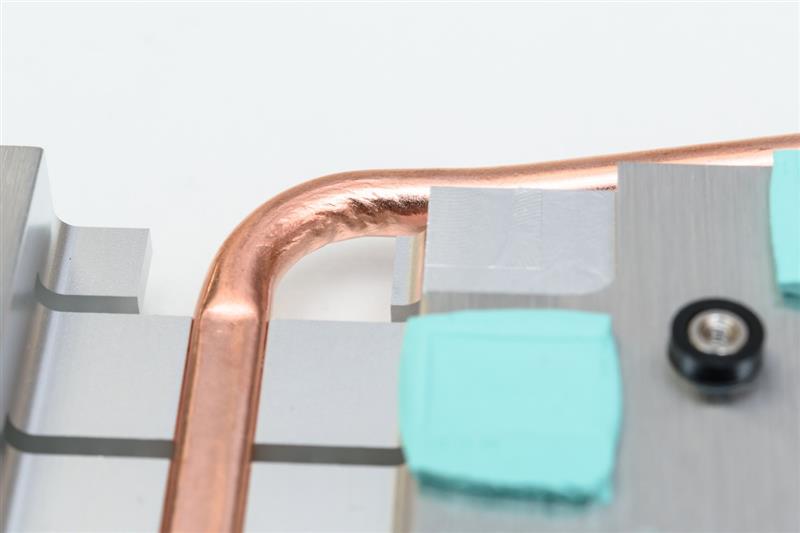

显卡的两根热管均为6mm规格，热管弯折处理做的比较好。热管与鳍片之间应为类似于穿fin的工艺，用铝挤鳍片夹住热管。

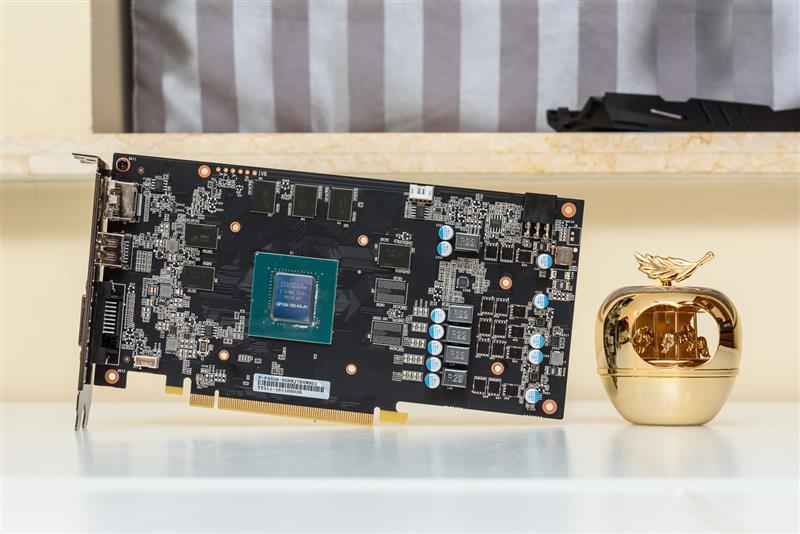

最后来看一下显卡pcb的用料情况，pcb的布局方案比较标准，核心供电也没有放在核心与显示接口之间。
显示接口后面可以看到1颗电感和1颗保险丝，电路保护比较完整，不过离显存供电比较近。

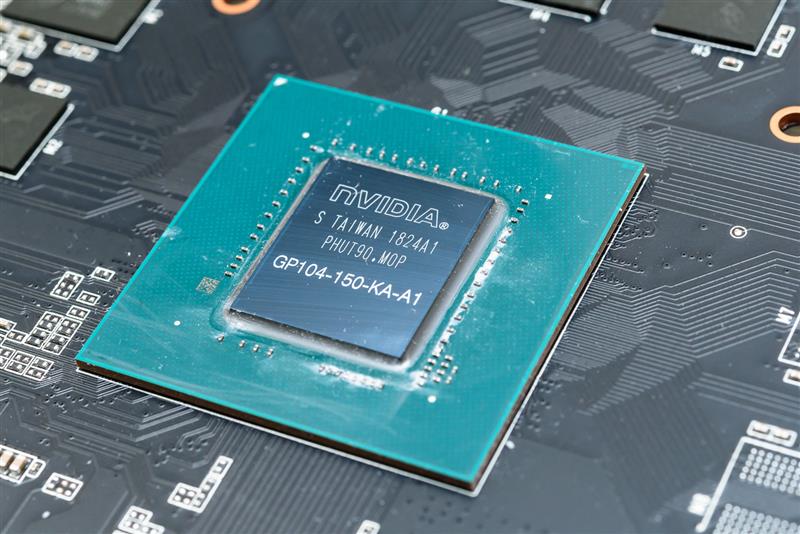

1066x的核心为gp104，与1080和1070的核心同源（老黄才不会告诉你他p104的矿卡核心准备太多了），不过规格上进一步阉割，流处理器数量与1066相同。

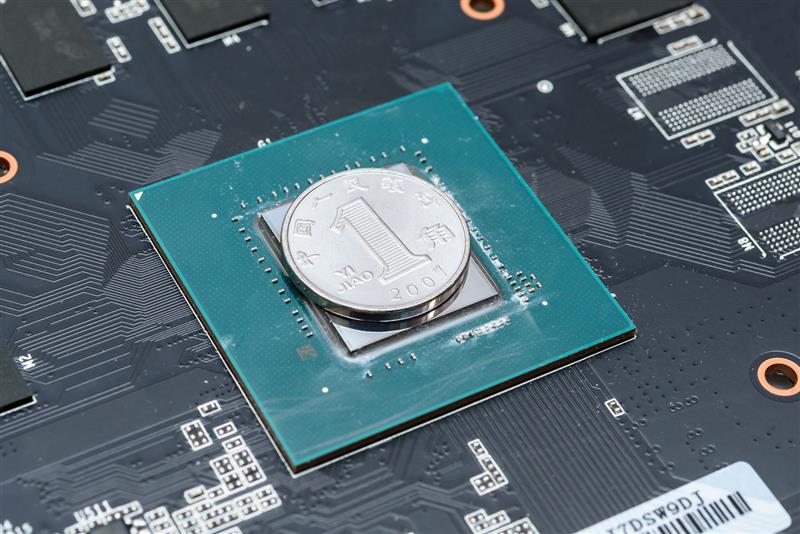

这颗核心相对还是比较大的，略大于一个一毛钱硬币。

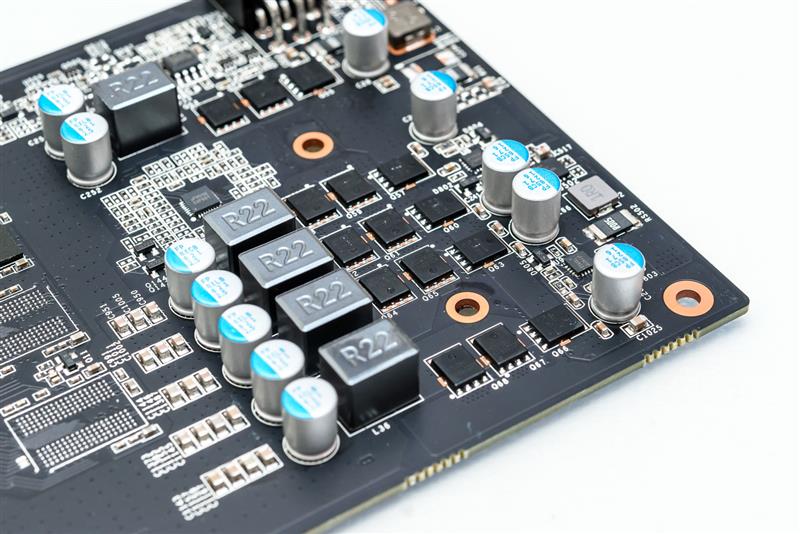

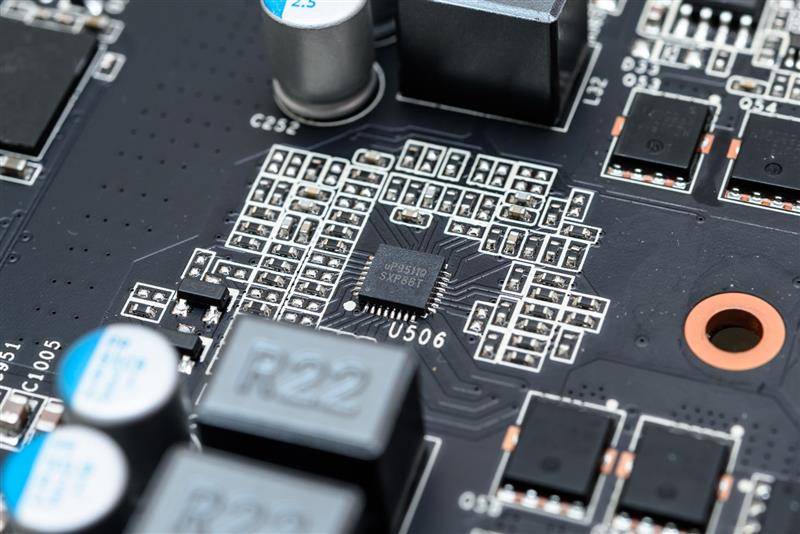

显卡的核心供电为4相。显卡的pwm芯片为up9511q；输入电容为4颗尼吉康固态电容，271微法 16v；供电通过两颗driver芯片拆分为两路，driver型号为up1951p；mos为每相一上两下，上桥为mdu1514，下桥为mdu1511；电感为每相一颗r22封闭式电感；输出电容为5颗固态尼吉康电容，821微法 2.5v。
供电方案不算很好，但是对这个显卡来说是够用的。

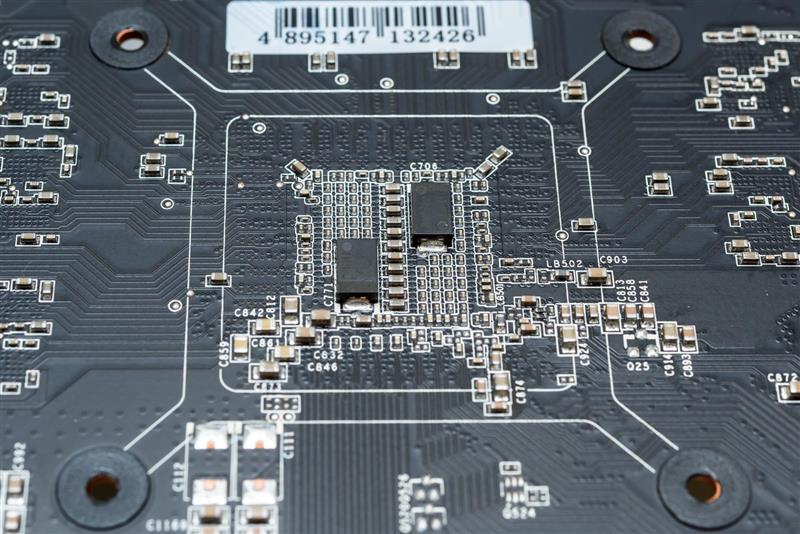

显卡核心背面可以看到有两颗聚合物电容。

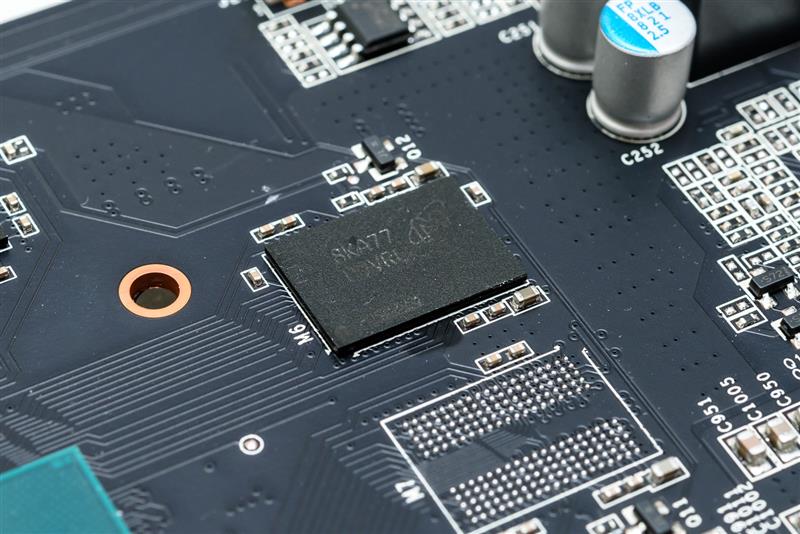

显卡的显存为美光的gddr5x，单颗容量1g，相比p104少了两颗，所以会看到两个空焊位置。显存频率比较蛋疼依然是等效8000mhz，测试中会尝试超超看。

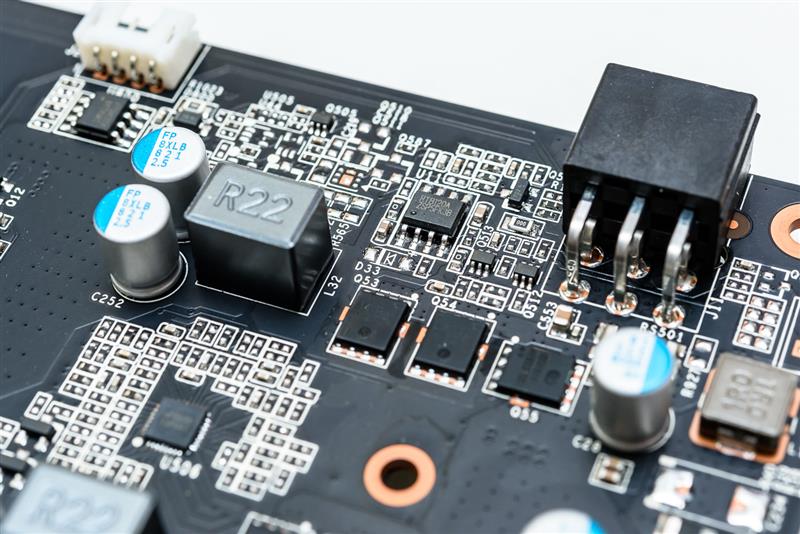

显存供电为1相，pwm芯片与核心供电共用up9511q；供电输入电容为1颗尼吉康固态电容，271微法 16v；mos为每相一上两下，上桥为mdu1514，下桥为mdu1511；电感为每相一颗r22封闭式电感；输出电容为2颗固态尼吉康电容，821微法 2.5v。显存供电相对显得比较中规中矩。

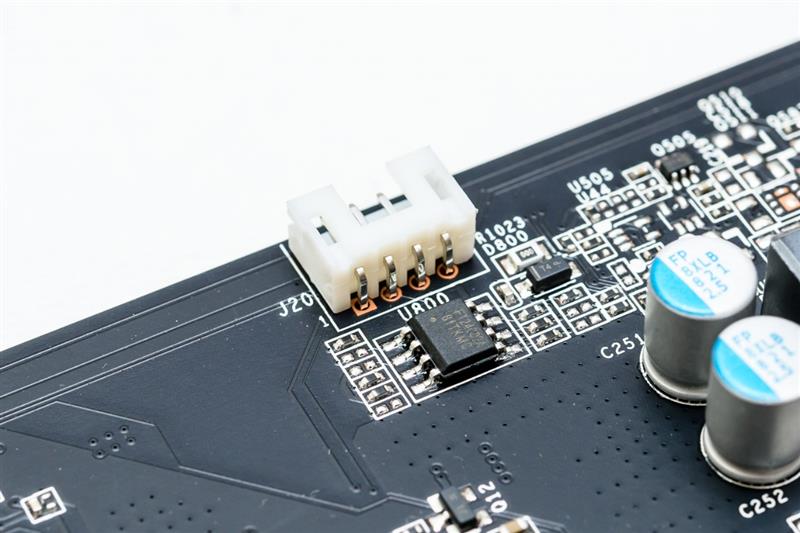

显卡顶部还有一个白色的4pin插座是空置的，看起来是接散热器信仰灯的，不过这个卡没有提供灯组。

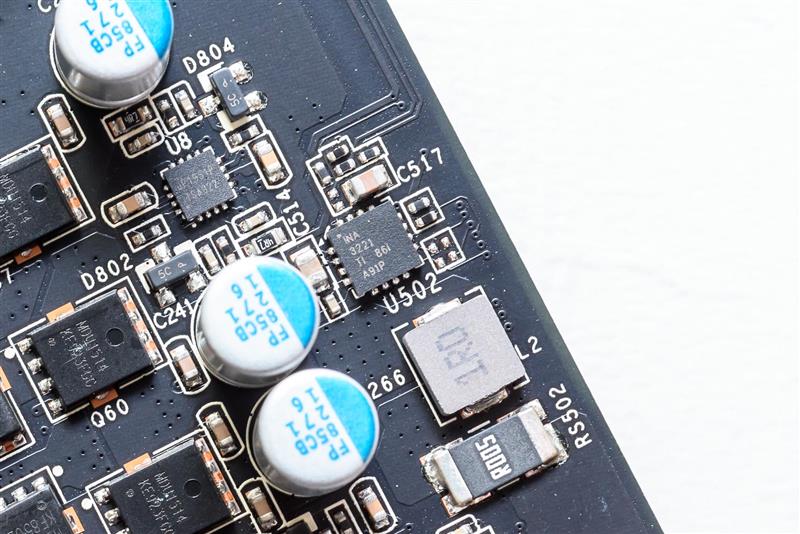

核心供电旁边可以看到一颗ina 3221芯片，用来监测整张显卡的功耗。

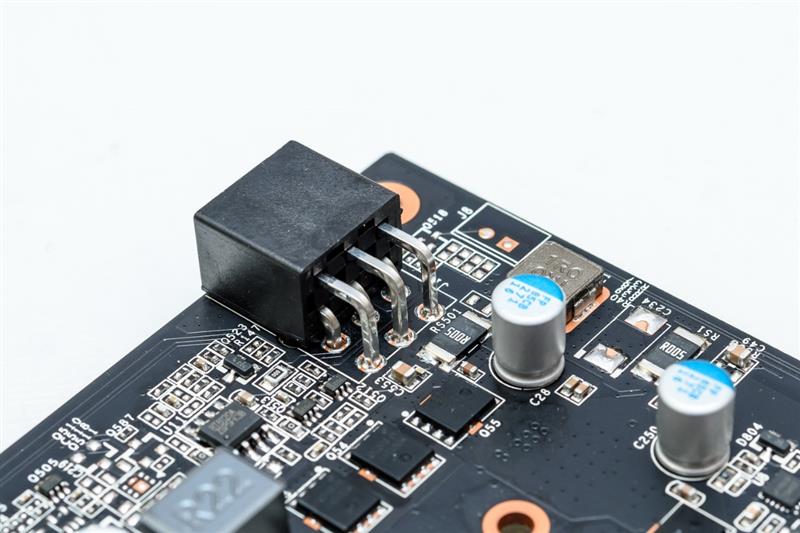

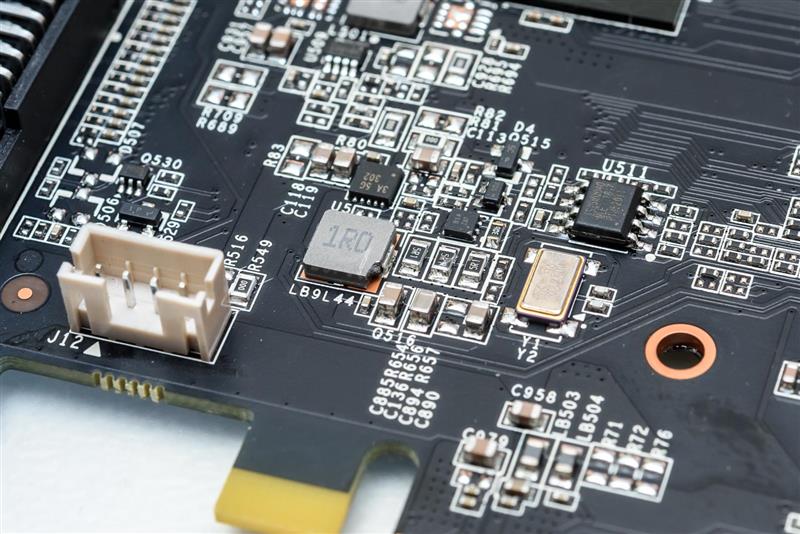

在核心与显示接口之间可以看到pci-e辅助供电的电路，边上的4 pin插座是用于显卡风扇的散热。

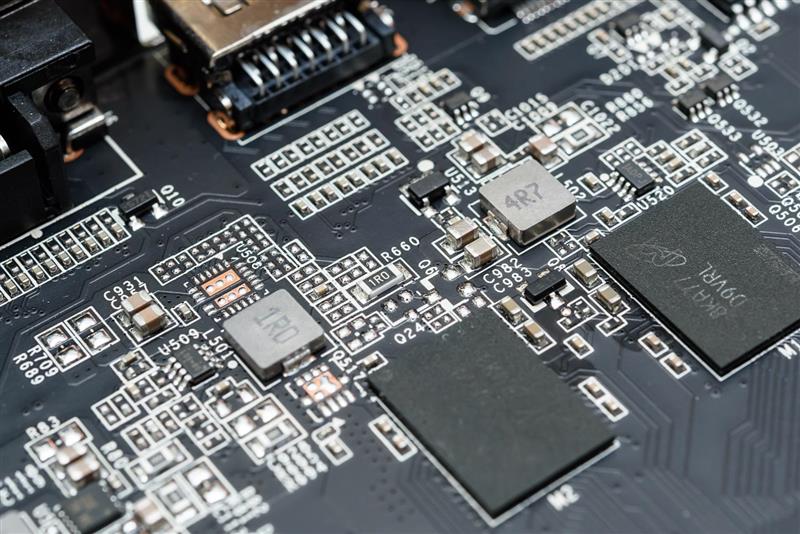

显存与现实接口之间的两个小供电是核心vcc方面的，由于供电需求不是很高，做的也比较简单。

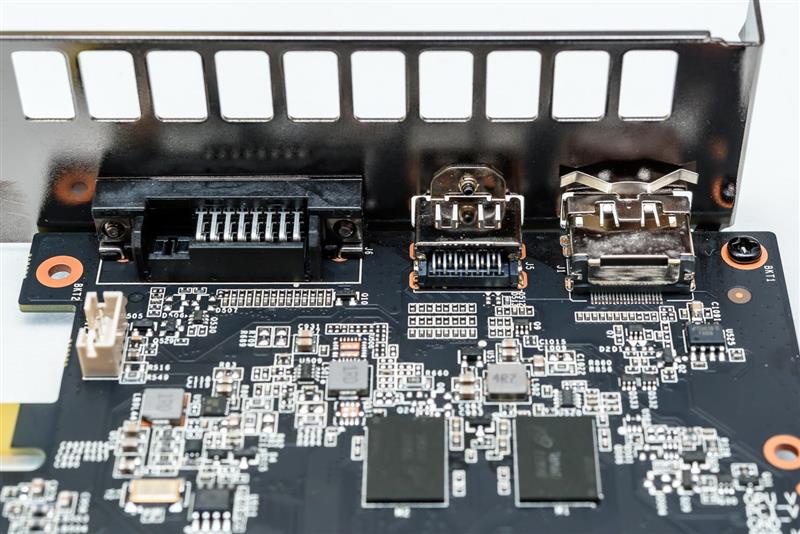

显示接口背面的低通部分做的比较简单，毕竟已经是数字时代，低通重要度很低了。
