四、华硕rog zenith ii extreme主板图赏
第三代threadripper所搭配的主板不再叫x499，而是改名称了trx40，rog zenith ii extreme就是华硕目前最为顶级的trx40主板。

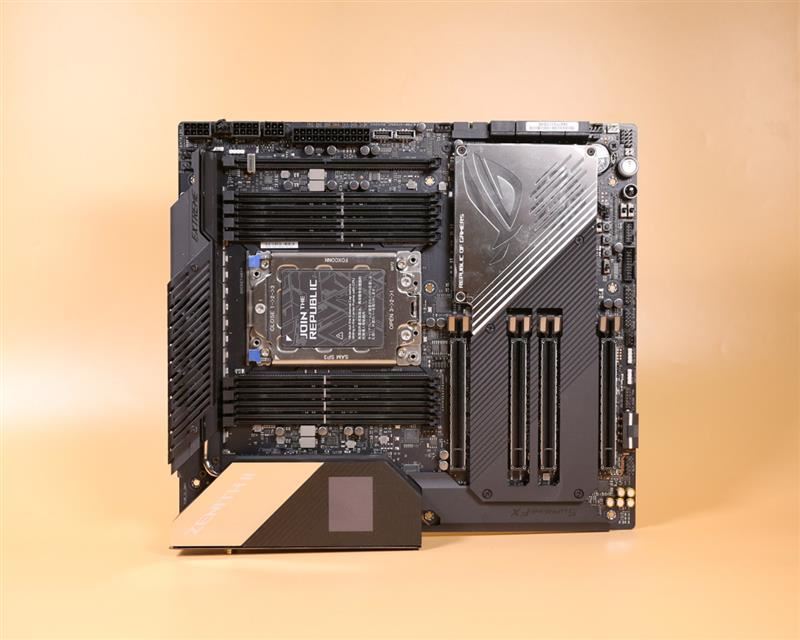

rog zenith ii extreme采用eatx版型设计，27.7*30.5cm大小。主板为全黑色设计，表面覆盖了大量金属装甲。在右下的南桥散热片上印有玩家国度的logo。

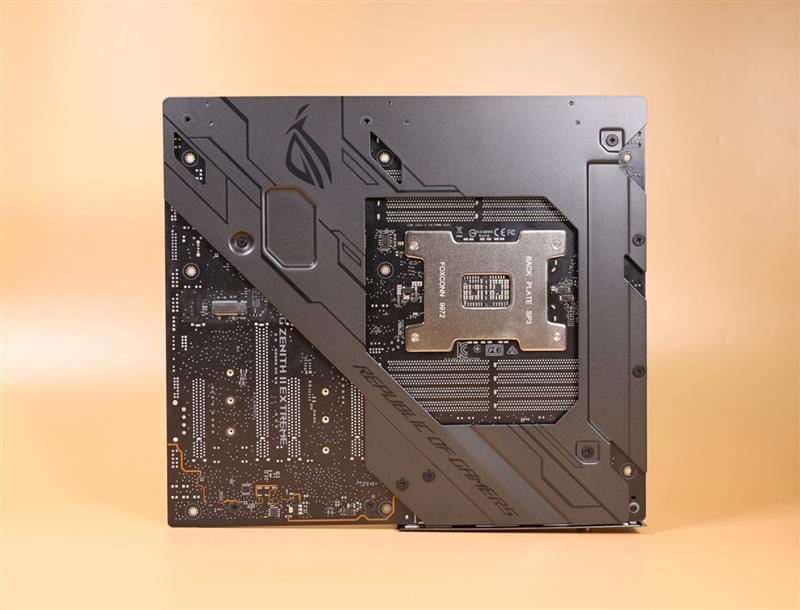

主板背面也同样覆盖了大量的金属盔甲。

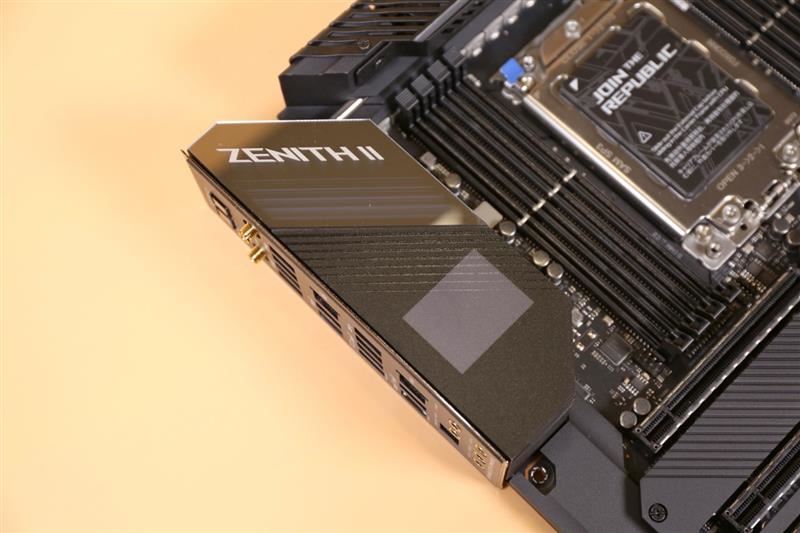

i/o装甲上面有一个名为livedasholed的液晶显示屏，开机的时候可以充当debug指示灯，可以直接显示自检工程中的代码以及对应的硬件。
自检成功后这个液晶屏会转而显示cpu的温度

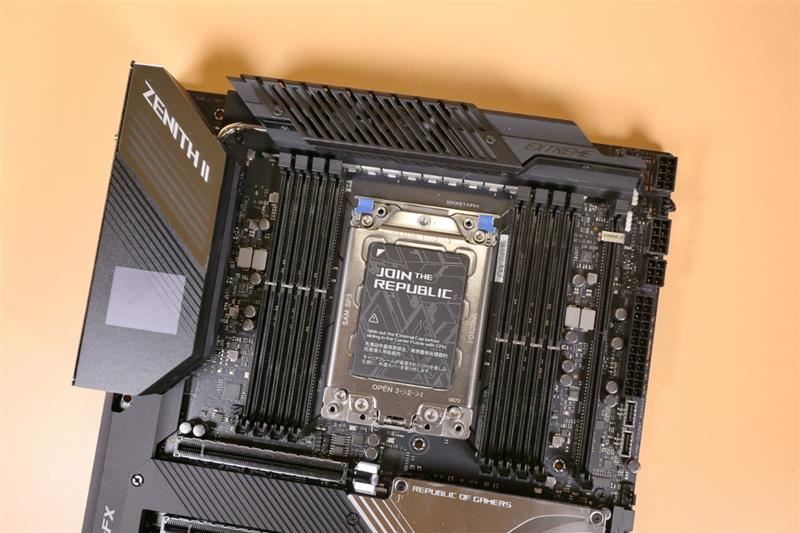

采用16相服务器级奢华供电，改进后的散热模组专为mos提供了一条热管导热，配合风扇可有效压制。另外，风扇支持智能启停技术

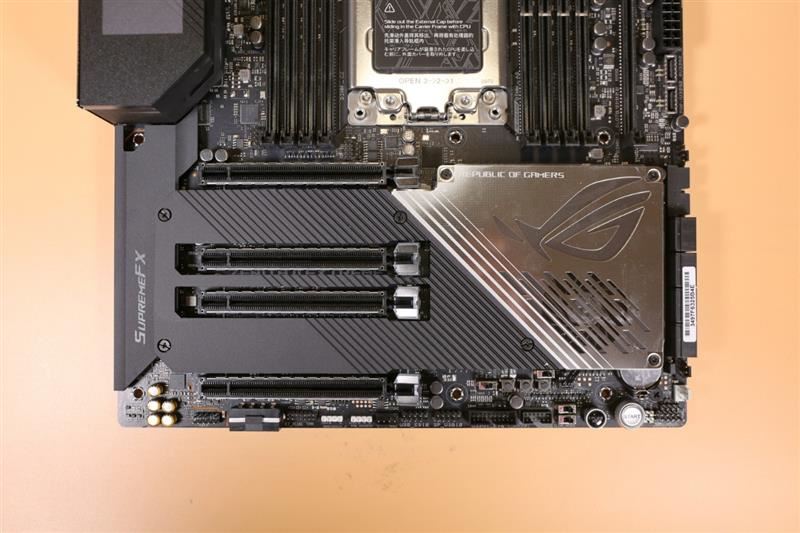

zenith ii extreme主板设计4条全尺寸的pci-ex16插槽，不过其中有2条距离较近，理论上难以实现4卡并联。4条插槽都使用了超合金强化加固技术，可以减损用户在插拔显卡时对插槽造成损伤，也有利稳固。
cpu供电接口非常特别，为了满足未来64核128线程的threadripper 3990x对供电的要求，zenith ii extreme主板设计了2个8pin和一个6pin的供电接口。用于显卡的6pin供电插头可以直接插进这个6pin接口里面。

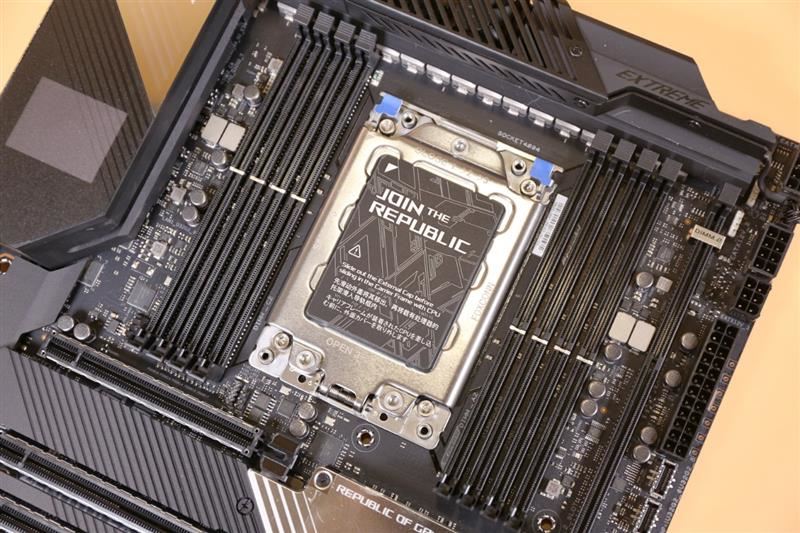

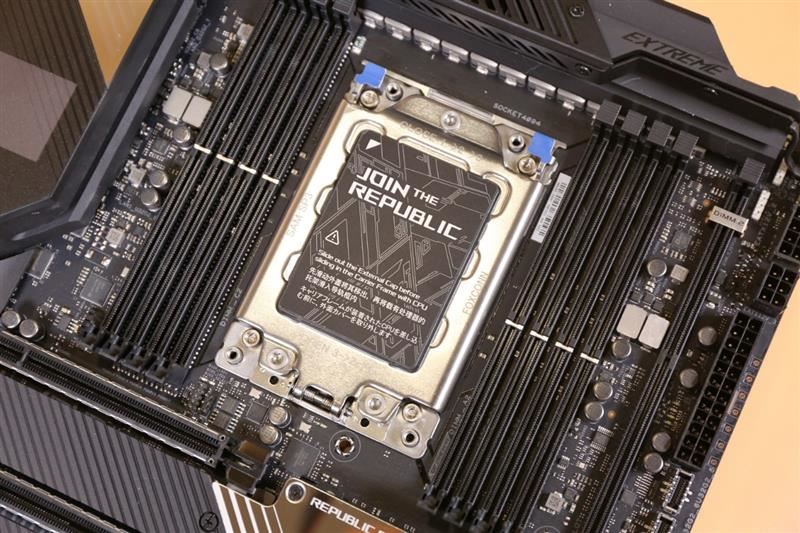

lga2066 cpu接口左右2边共有8条dimm内存插槽，最高支持128gb容量频率为5000mhz的ddr4内存，目前而言，threadripper三代最适合的内存频率是3600mhz。
rog zenith ii extreme安装了与r6e omega主板同款的供电散热片，散热片里面安装了2个风扇辅助散热，可以将高负载时供电模块的温度镇压在50度以下。

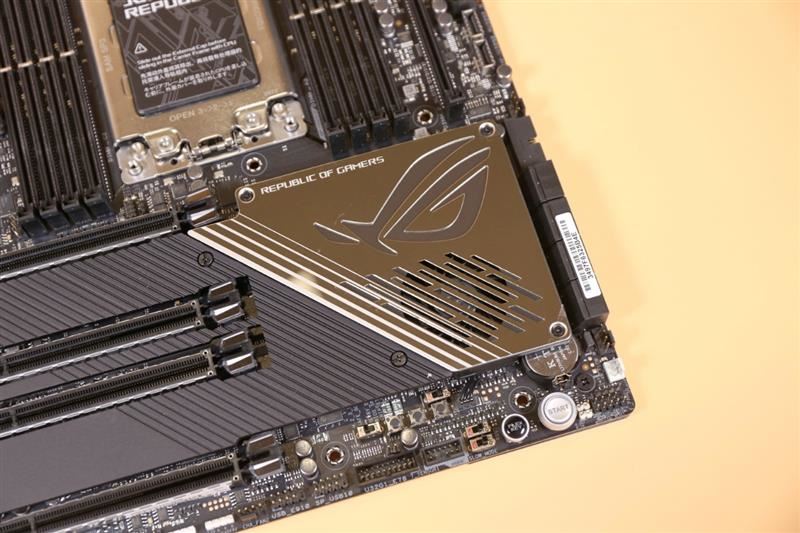

南桥散热片上的败家之眼logo，南桥风扇支持智能启停技术。
在内存插槽旁边还有一个dimm.2插槽，可以插上专为rog主板设计的dimm.2模块，支持扩展2个m.2 ssd设备。

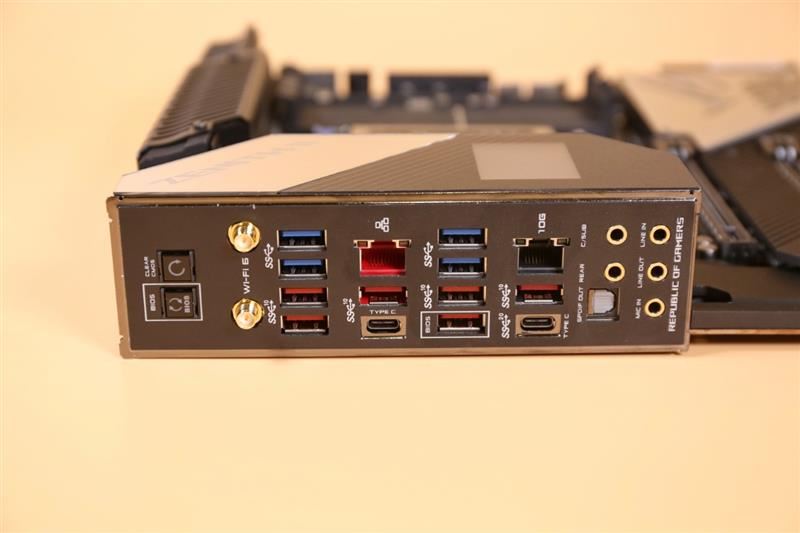

一体化的i/o背板，左边是clr cmos按键以及bios flashback按键。接口方面有2个wi-fi天线接口，另外还有8xusb 3.1 gen 1、3xusb 3.1 gen 2、1xusb-c、1x10g lan口、1x千兆lan口、5*3.5mm、1x光纤s/pdif输出接口。
8个sata 3.0接口，旁边还可以看到一个usb3.0和一个usb3.1前面板接口。
