Radeon VII显卡值不值得买 全球首款7nm游戏显卡Radeon VII首发评测

2019年02月13日 显示器 我要评论
Radeon VII显卡值不值得买 全球首款7nm游戏显卡Radeon VII首发评测Radeon VII显卡怎么样?值不值得买?下面小编带来全球首款7nm游戏显卡Radeon VII首发评测,希望对大家有所帮助... 19-02-13

二、外观:14相供电设计 公版首次采用三风扇散热

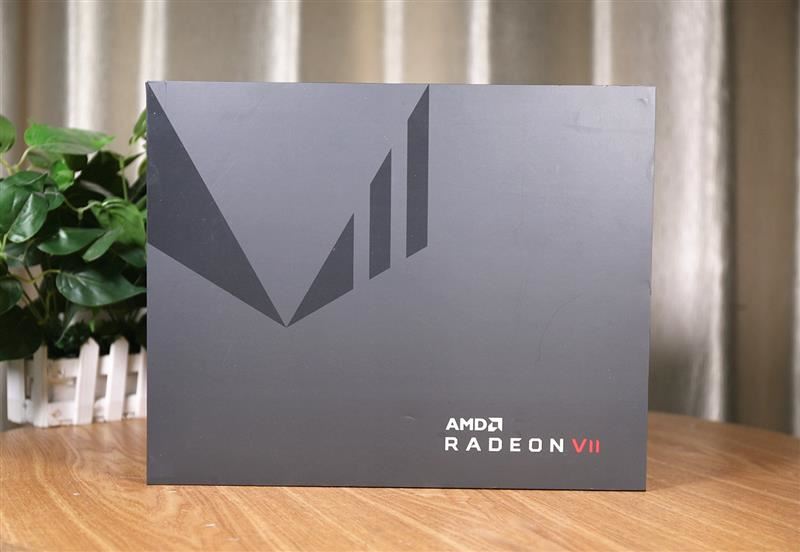

radeon vii的包装盒设计上非常简洁,整体采用黑白为主体的设计。左上是一个vega logo,看上去也像一个vii字,所表达的意思也就不言而喻了。

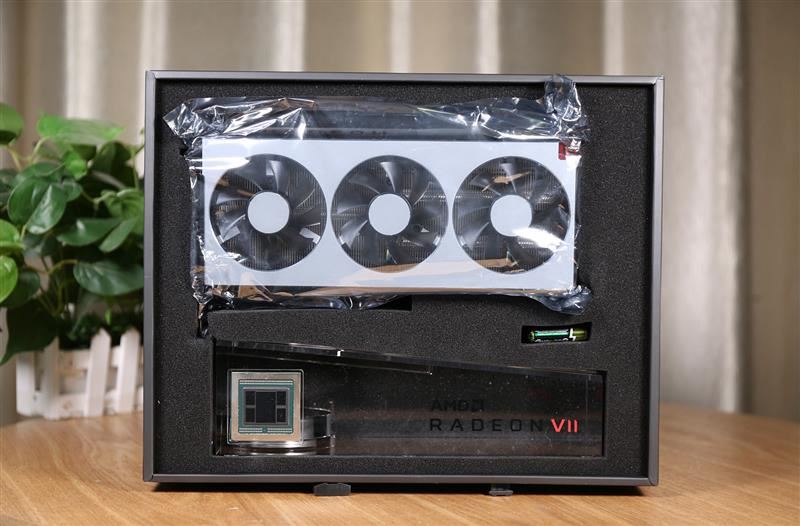

打开盒子,可以看到显卡本体、一个能发光的透明底座,以及二节7号电池。

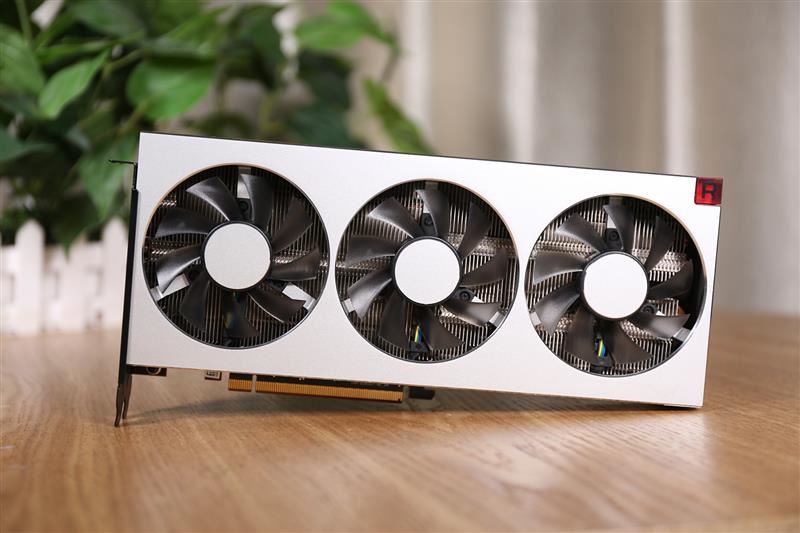

radeon vii显卡外壳采用了铝合金材质,表面经过了磨砂处理,边框的切割也很完美。不同于以往的公版设计,radeon vii采用了3风扇布局,风扇直径90mm。

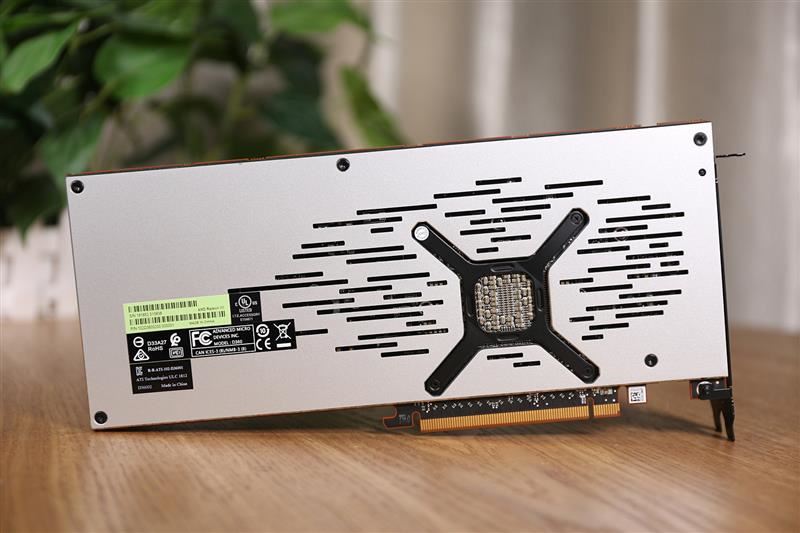

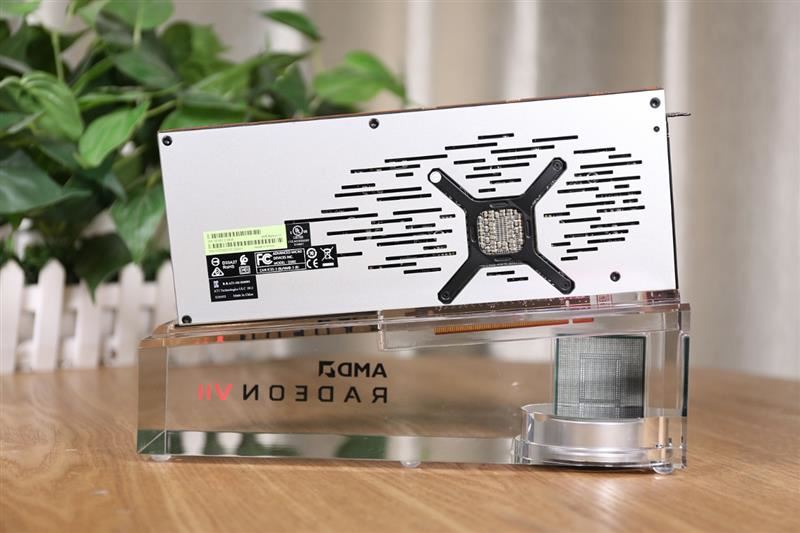

铝合金一体背板,设计上非常朴素,使用了5颗6角螺丝固定。为了照顾到pcb板散热,背板做了镂空处理。

顶部是视角图,红色的radeon logo以及3面”r”字装饰灯在通电之后都会发出红光。

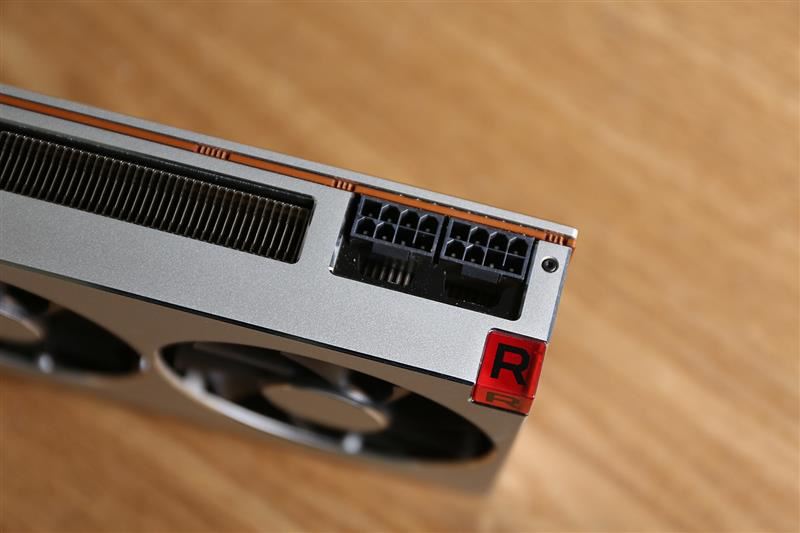

双8pin供电接入,最大能提供375w的输入功率。

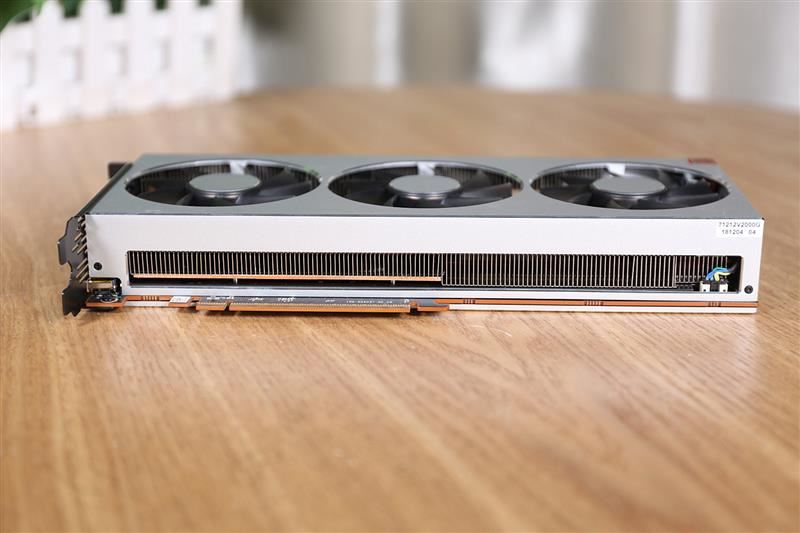

底部视角图。

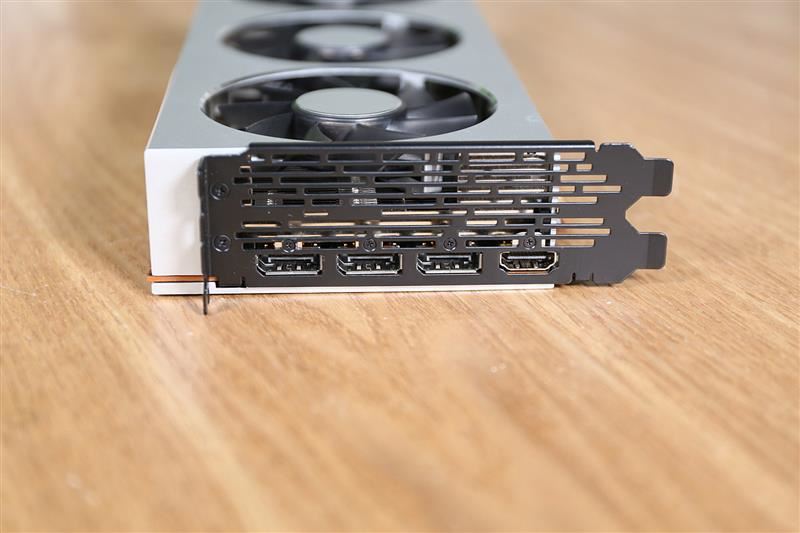

4个视频几口,3个dp1.4和一个hdmi 2.0。

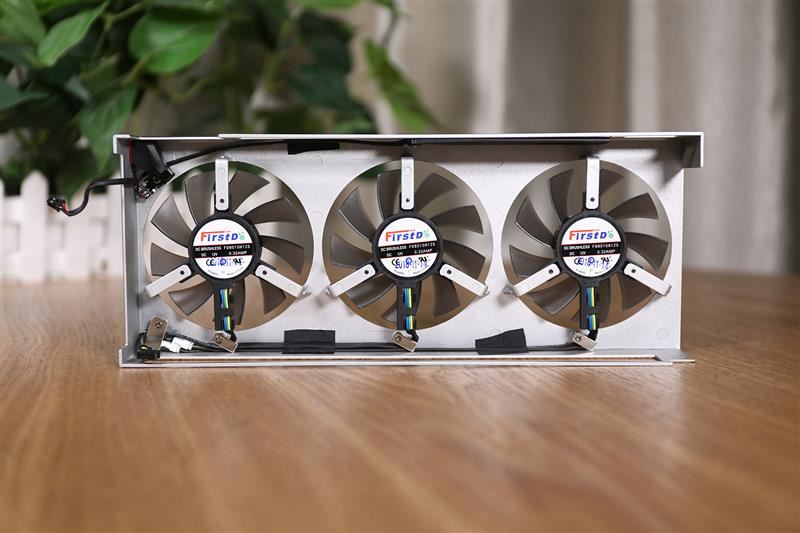

三个透明的90mm风扇。

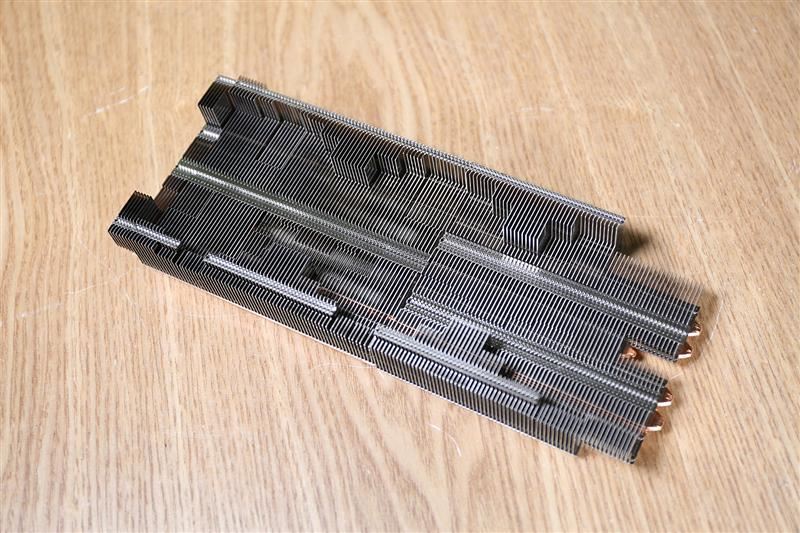

散热片正面,为了控制显卡的厚度,散热片采用了中空设计,以容纳3个散热风扇。

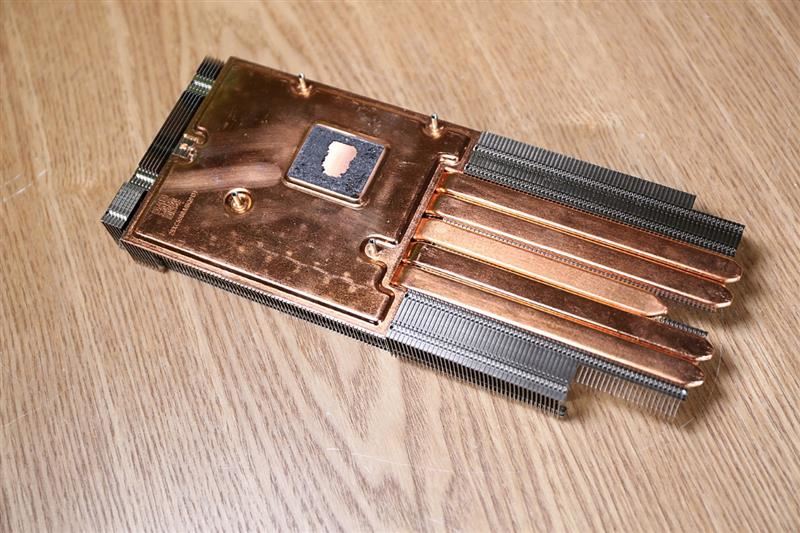

散热片背面。可以看到与gpu部分设计了大面积的纯铜均热板,能将热量快速传导至散热片以及热管。

由于散热片厚度有限,5根8mm的纯铜热管都做了扁平处理。

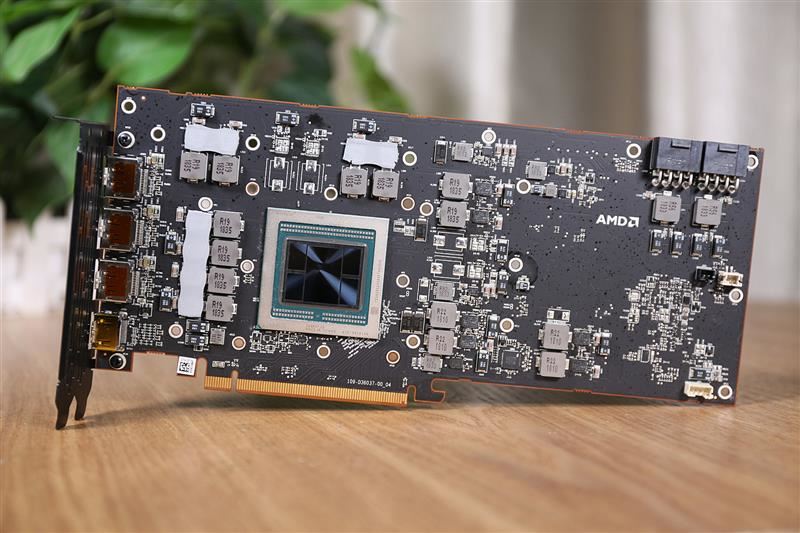

由于hbm2显存和gpu封装在一起,因而pcb板显得比较空旷,gpu四周都是各种电感贴片。radeon vii采用了14相供电设计,供电电路不规则的布置在gpu四周。

pcb板上实际还有一个金属散热框架,可以为供电电路散热。

pcb板背面。

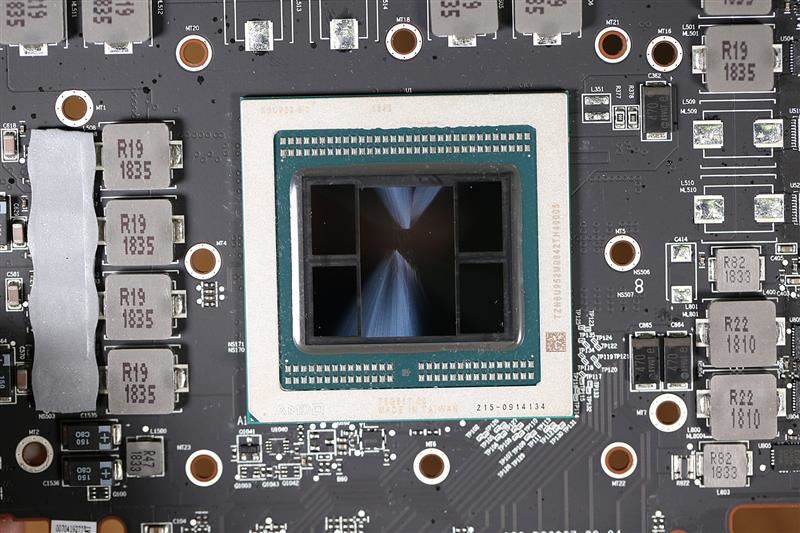

使用了最新的7nm制程工艺之后,radeon vii核心得以大大缩小,从vega64的495mm2,降到了现在的331 mm2。更小的die面积让radeon vii塞下了4颗hbm2显存,拥有完整的4096bit位宽,显存带宽因此达到了恐怖的1tb/s。

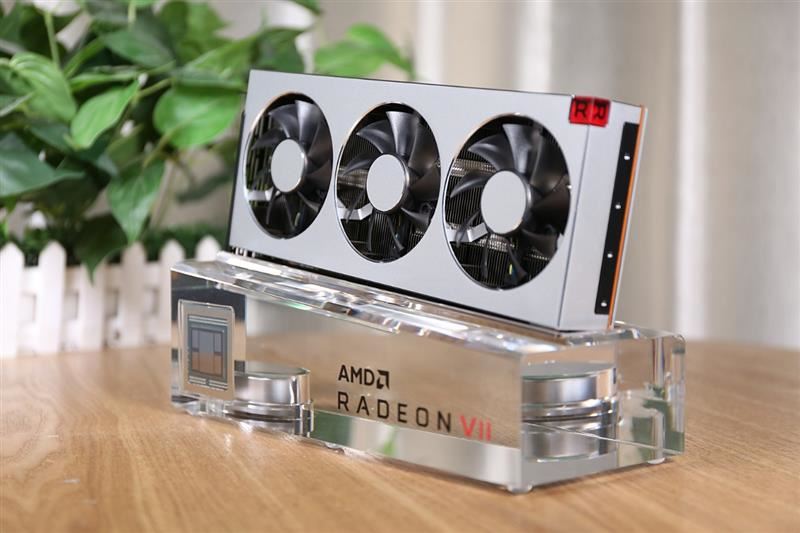

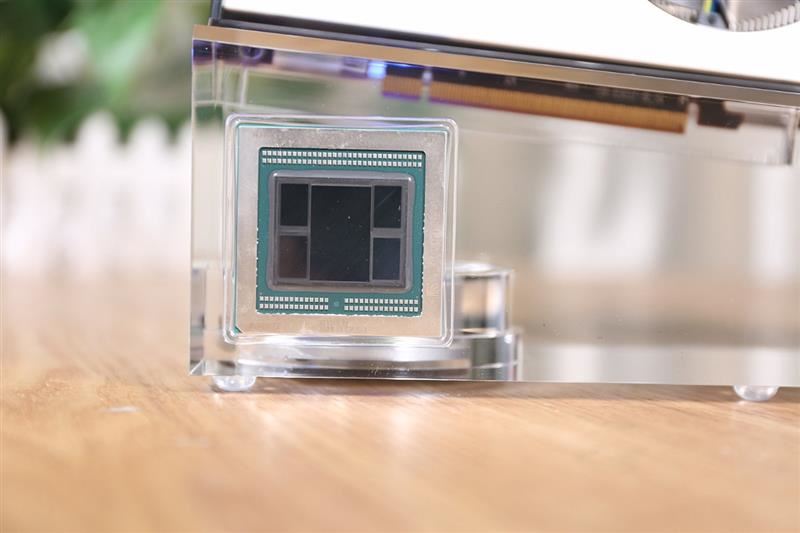

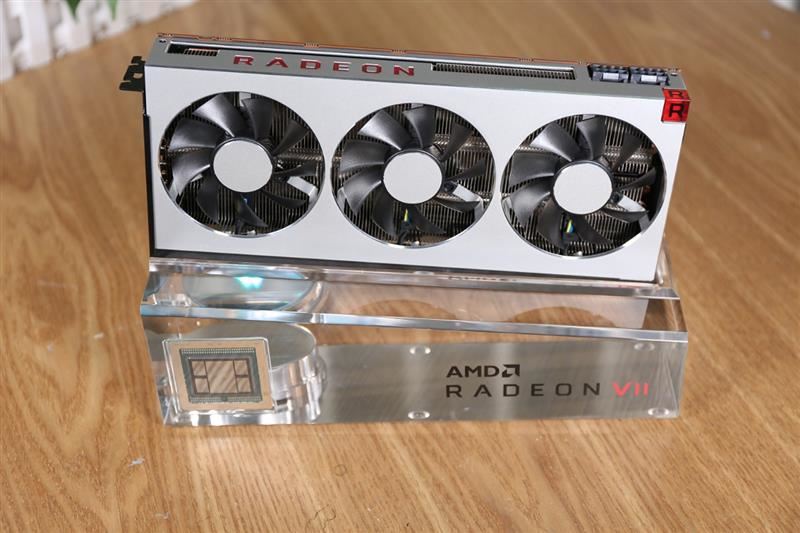

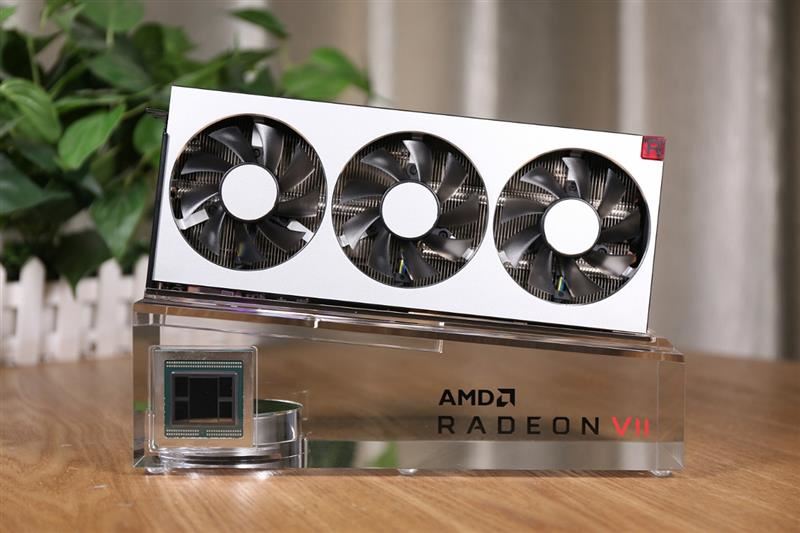

底座内嵌了一个radeon vii gpu核心的装饰品。底座在通电之后能够展示数种灯效。
