技嘉AORUS RTX 2060显卡值得买吗 AORUS RTX 2060显卡拆解评测随着NVIDIA RTX 20系列和AMD R7系列显卡都开始采用开放式散热的公版方案，非公传统上的散热优势被大幅削减。技嘉AORUS RTX 2060显卡值得买吗？下面小编带来AORUS RTX 2060显卡详细评... 19-02-22
最后来介绍一下显卡pcb的用料情况。

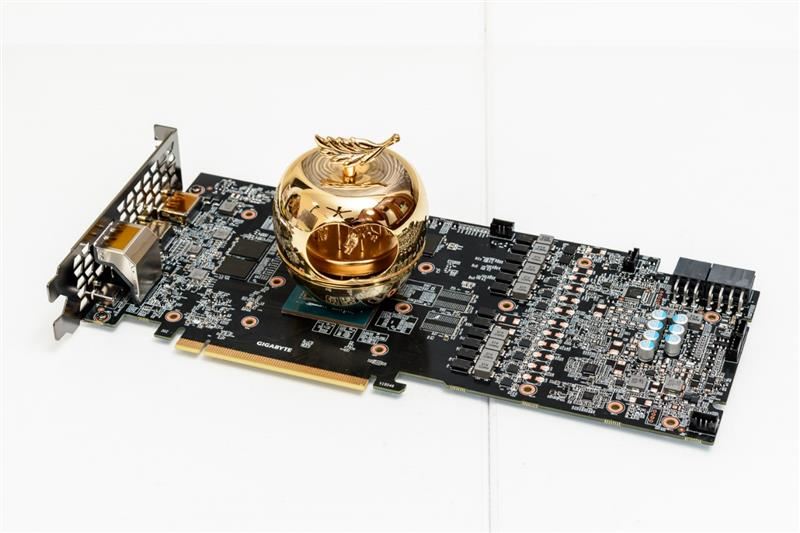

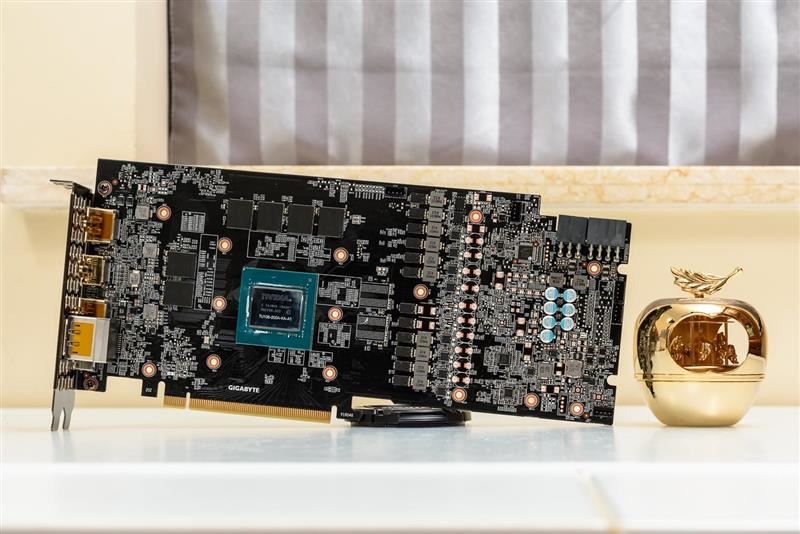

先看一下整个pcb的全貌。这张卡看上去相当满，但是留出了不少的空焊位。

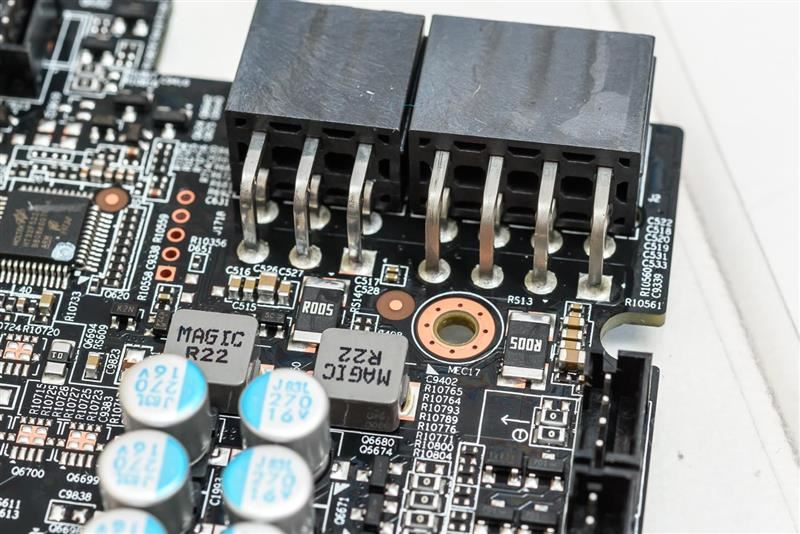

供电接口背后保护电路做的比较完整，电感、保险丝等料件都有。

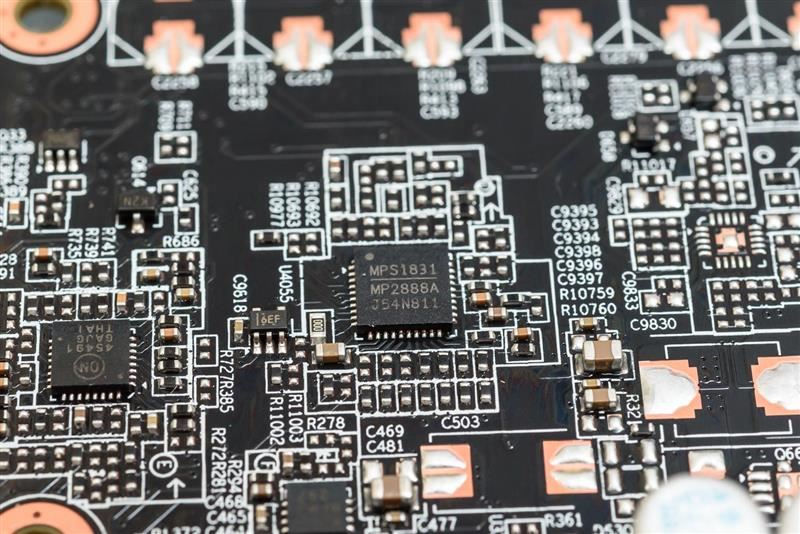

显卡核心供电的pwm芯片为mp2888a，是一颗10相的数字供电芯片。

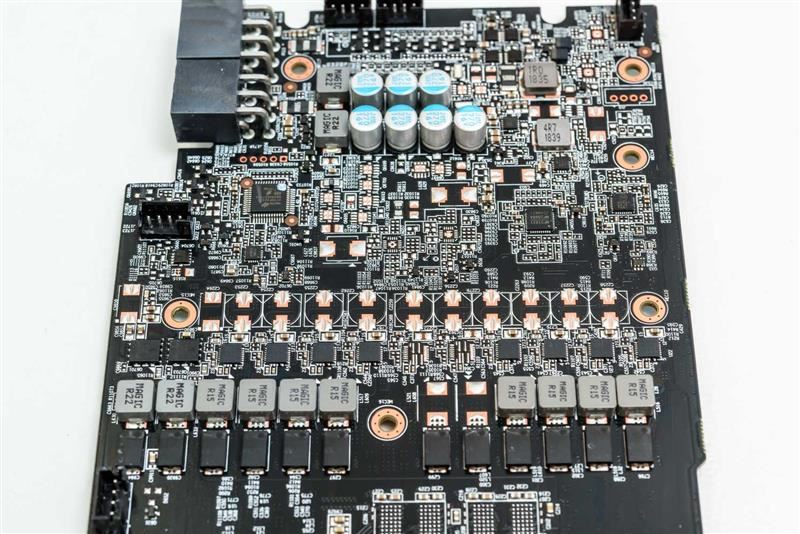

核心供电为8相，输入电容为7颗固态电容（品牌看不出），电压16v容值270微法；每相mos为一颗drmos，型号为mps的m86905；每相均有一颗电感，电感感值为r15；输出电容为20颗聚合物电容，电压2.7v容值330微法。整个供电方案放在2060上来说已经算很不错了。

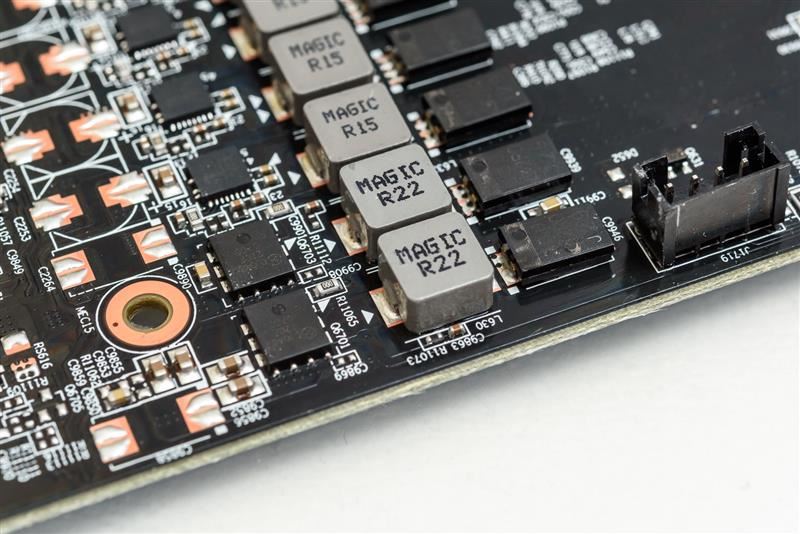

显存供电为2相，pwm控制芯片为安森美的45491；输入电容看起来与核心供电共用；每相mos为一颗drmos，型号均为安森美的dj04cx；每相电感为一颗，感值r22；输出电容为4颗聚合物电容，电压2.7v容值330微法。显存供电方案也算不错，一样用上了数字供电。

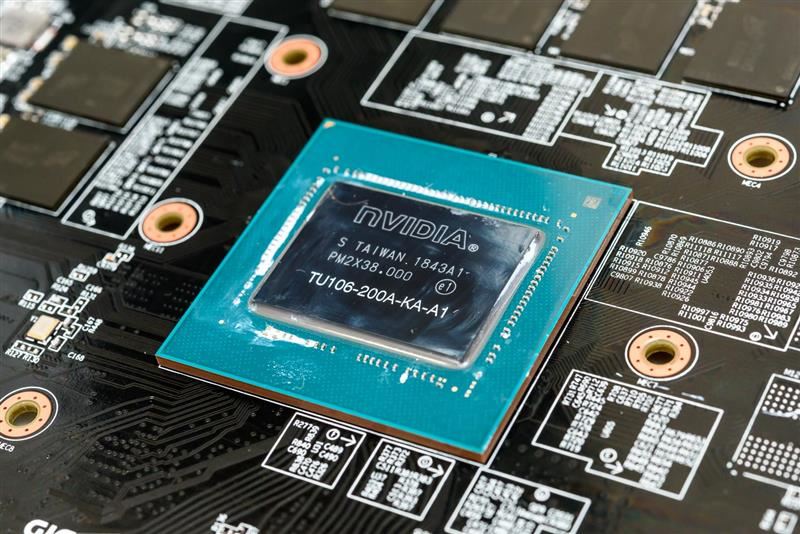

显卡的核心代号为tu106-200a-ka-a1。

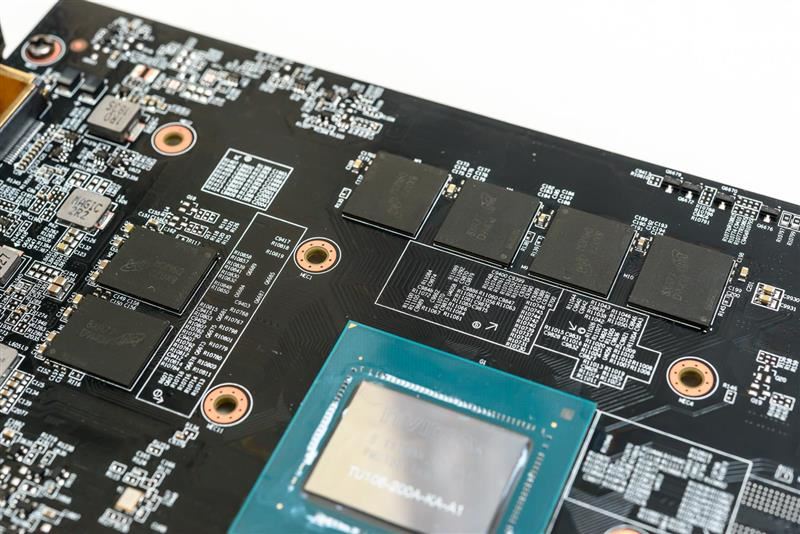

显存来自美光的gddr6，显存等效频率达到了14ghz，共六颗合计容量6gb。

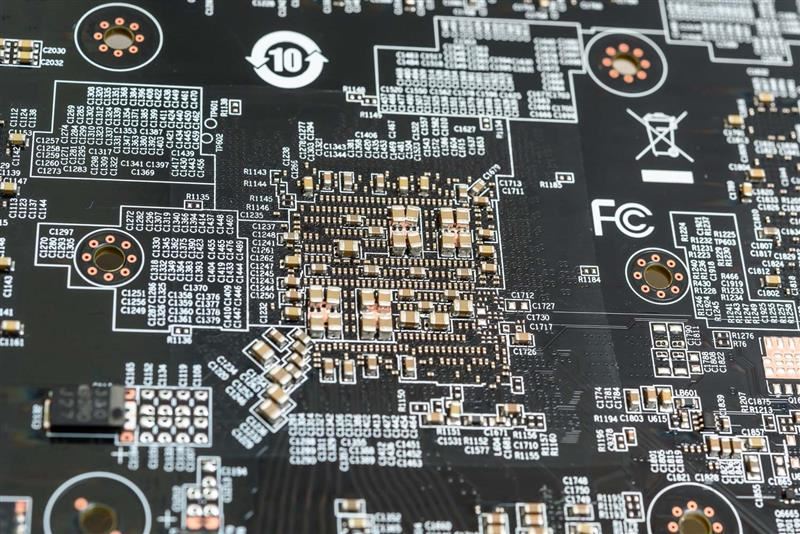

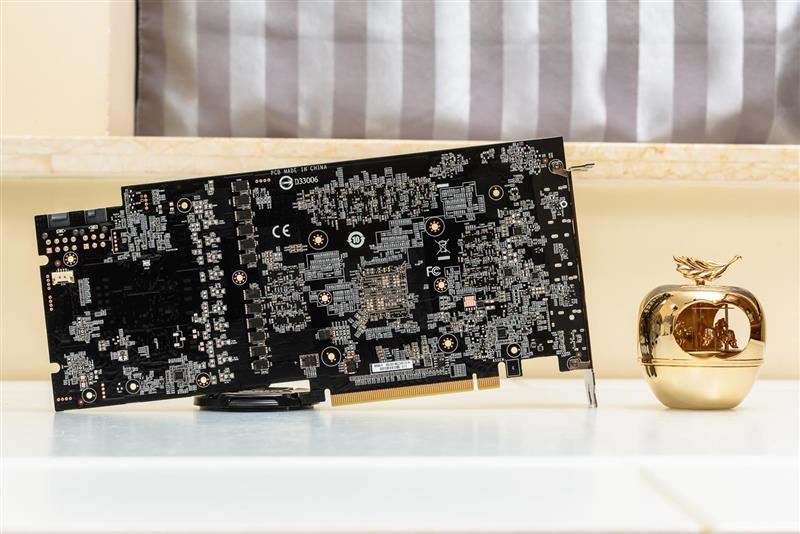

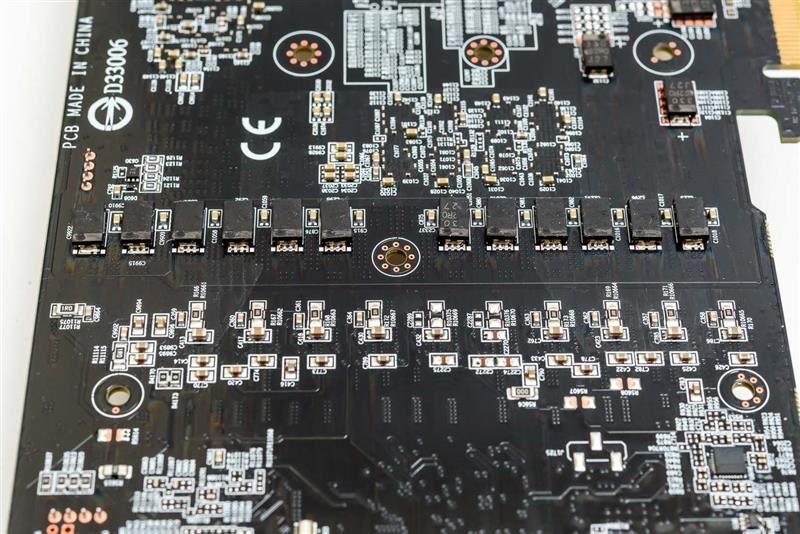

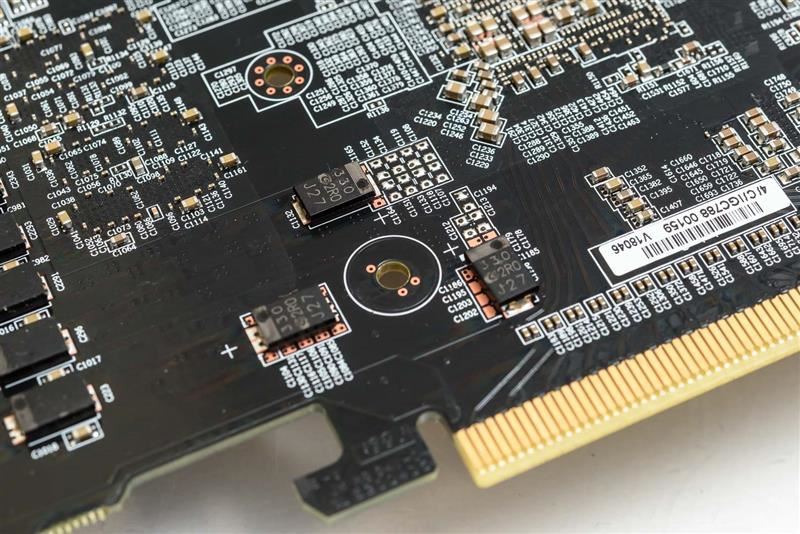

显卡背面可以看到相当多的贴片电容，与pcie插槽之间的位置也有三颗聚合物电容整流。

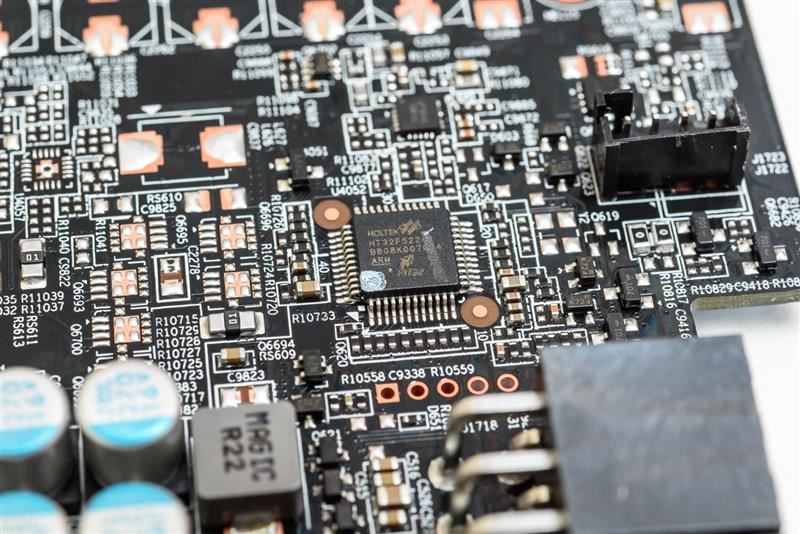

显卡供电接口旁边有一颗ht32f52222芯片，看起来是一颗可编程的arm cpu用于灯光控制，感觉现在pc产品都在各种想办法提高灯光效果。

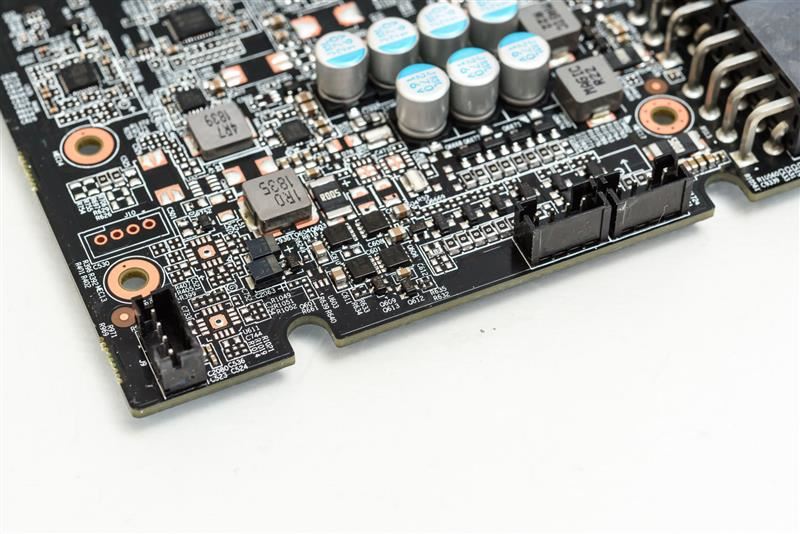

显卡的风扇插座有三个，不过实际用到的只有两个，风扇插座均为4pin，支持pwm调速。

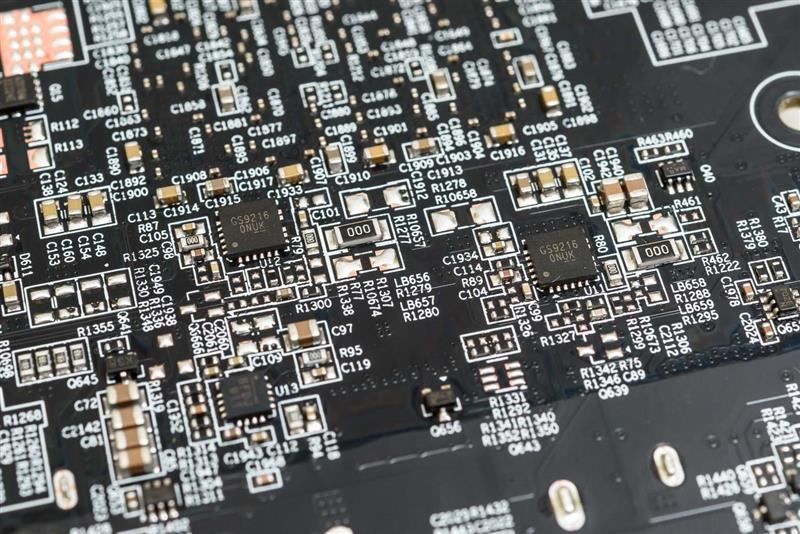

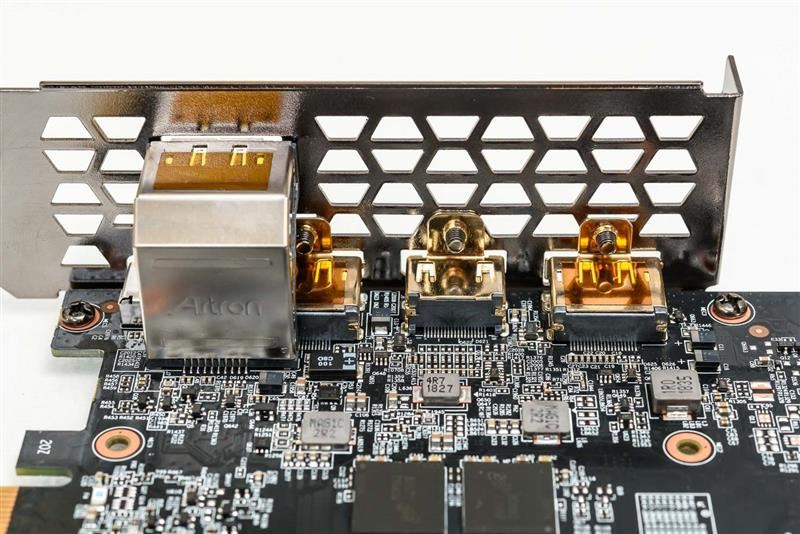

最后来看一下显卡输出接口的低通部分。

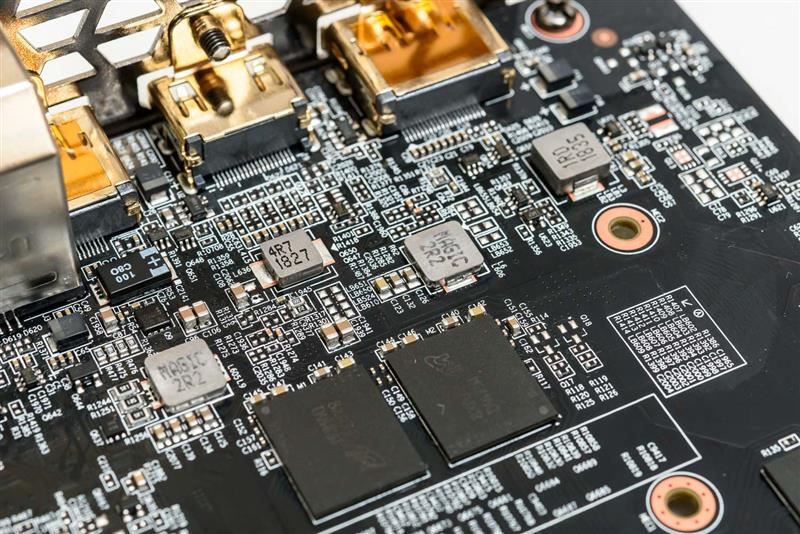

这边的电路显得较为拥挤，比较大的三颗是针对核心vcc供电的，总体电路显得比较完整。
