测试主板介绍：

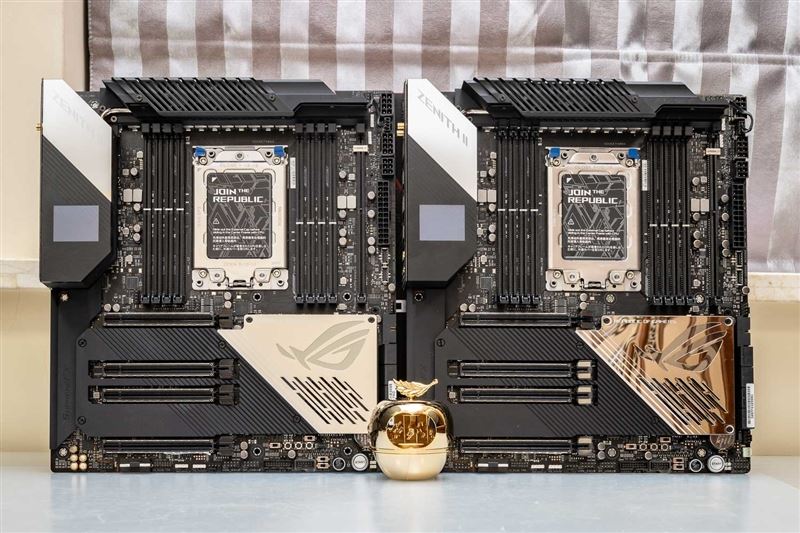

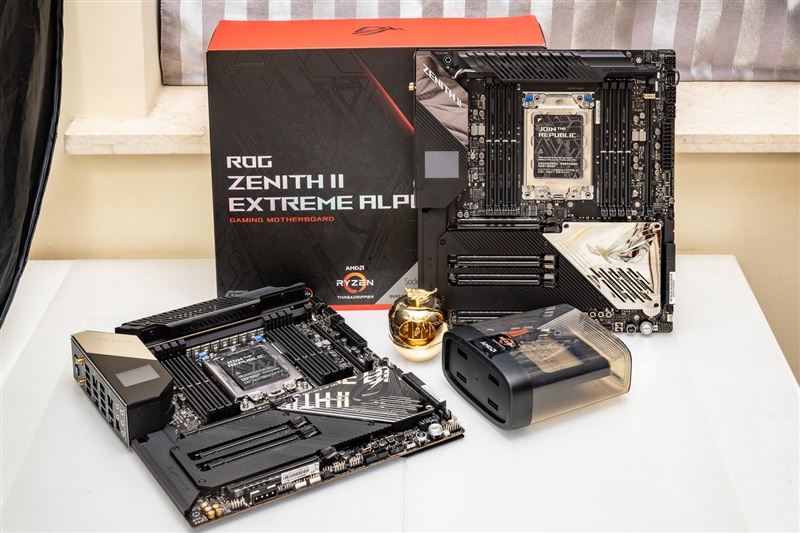

上次测试用到的是技嘉的主板，这次就来感受一下rog zenith ii extreme alpha，因为手上还有一块rog zenith ii extreme，所以可以顺便讲一下z2e和z2ea的区别。

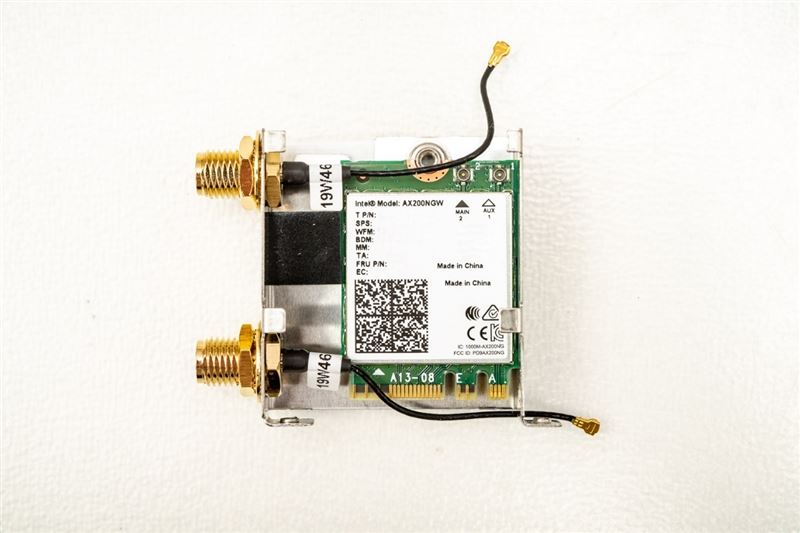

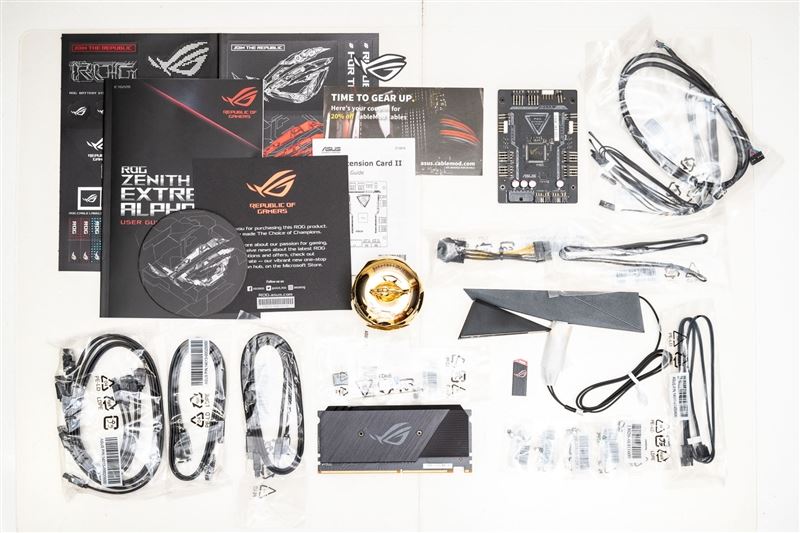

主板的配件数量是相当丰富，包含了二合一sata 6gb/s排线、四合一sata 6gb/s排线、三合一热敏电阻排线、三合一rog编织sata 6gb/s排线、rgb灯条延长排线(80厘米)、rgb可定址灯条延长排线(80厘米)、 rog dimm.2风扇架包、5xm.2螺丝包、q-connector套件、rog杯垫、rog大型贴纸、华硕2x2双频wi-fi移动天线、二合一橡胶垫、双功能螺丝刀、rog感谢卡、风扇扩展卡ii、风扇扩展卡ii电源线、风扇扩展卡ii node连接线、风扇扩展卡ii螺丝包、公用与驱动程序∪盘、用户手册、风扇扩展卡ii 用户手册。

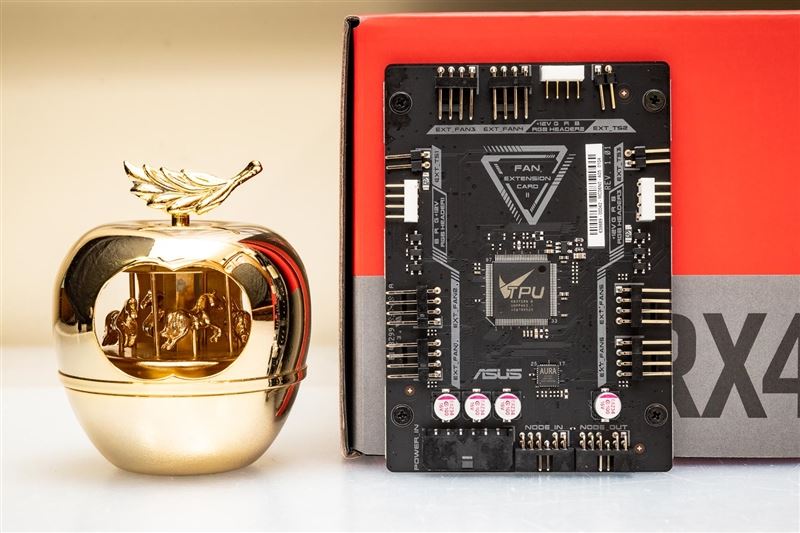

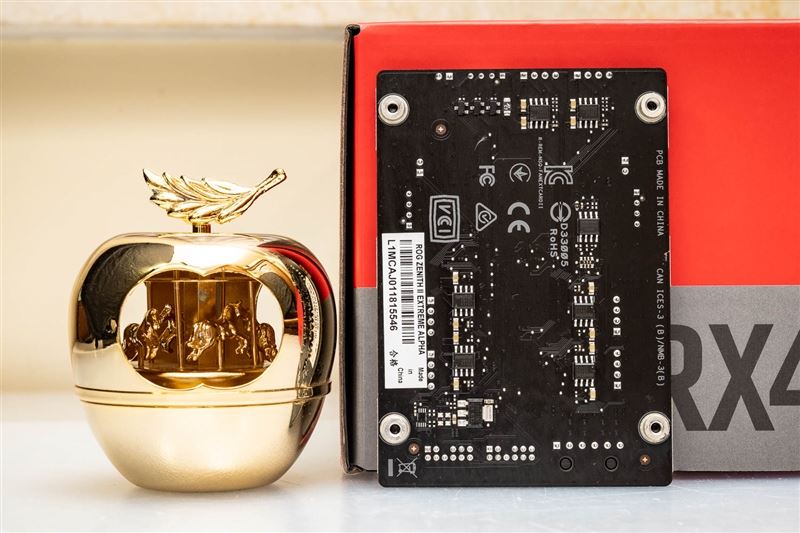

比较有意思的配件就是rog风扇扩展卡，可以扩展风扇、测温点和rgb led。不过有个缺点是卡上的电源接口比较特殊，转接线则只支持显卡6pin，对于多卡用户来说可能会导致显卡供电线比较紧张。

风扇扩展本体提供6 x 4-pin机箱风扇插座、3 x4-pin rgb接口、3x 2-pin热感应接口，还有数据线来支持主板联动控制。

有个不错的细节是风扇扩展卡采用了2.5寸ssd的标准孔位，可以比较方便的固定在机箱内。

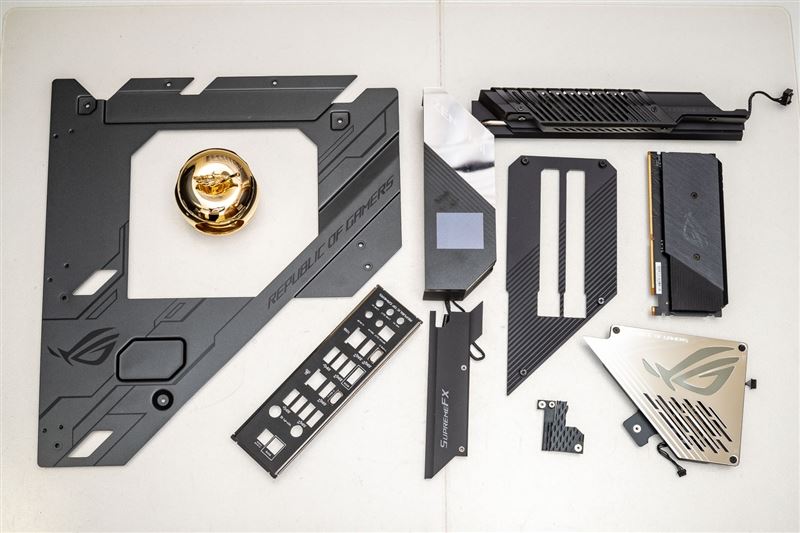

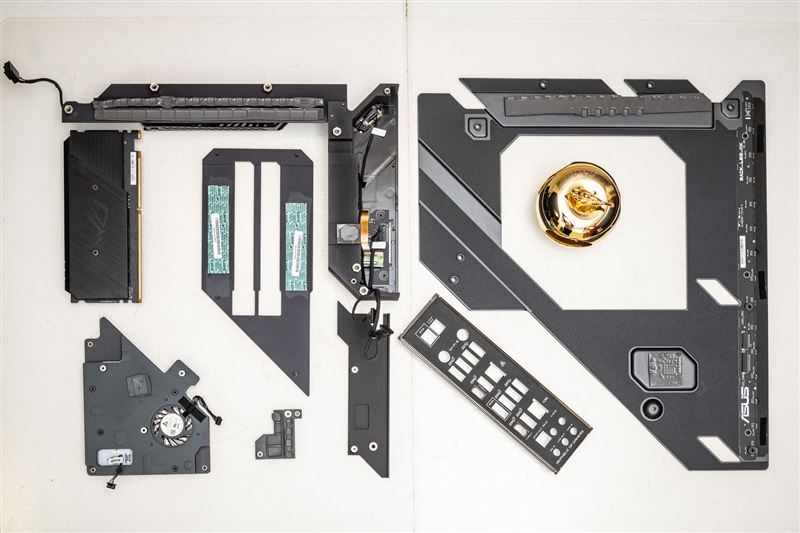

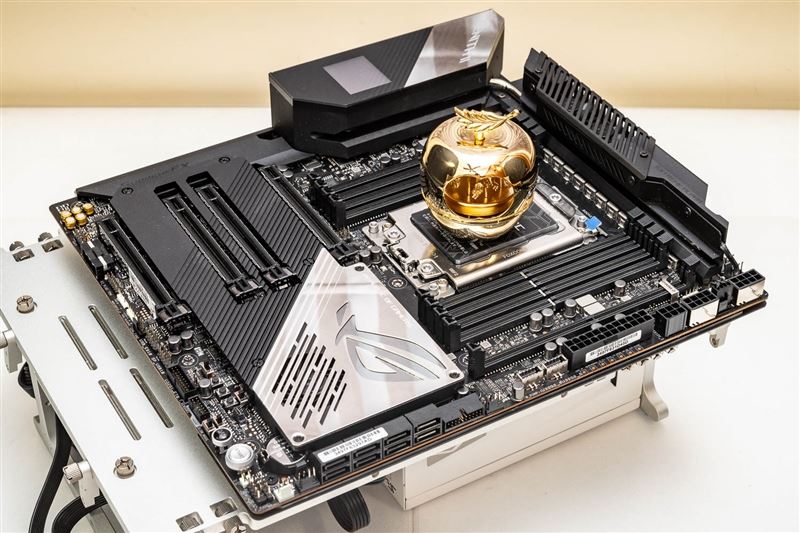

现在高端主板普遍都走装甲路线，z2ea同样也不例外，包含了主板背板、cpu供电散热、后窗io、后窗挡板、音频系统、m.2插槽、芯片组散热和vcc供电散热。主板采用三颗风扇提供主动散热，cpu供电散热有两颗，主板芯片组有一颗。

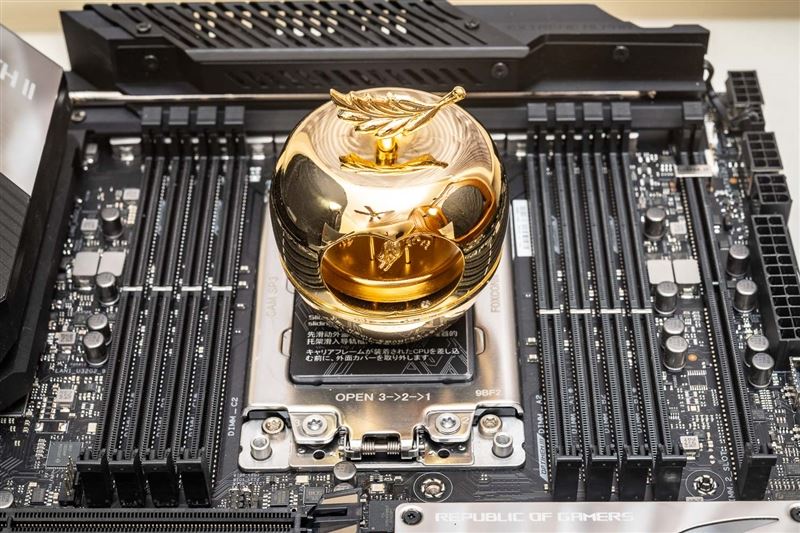

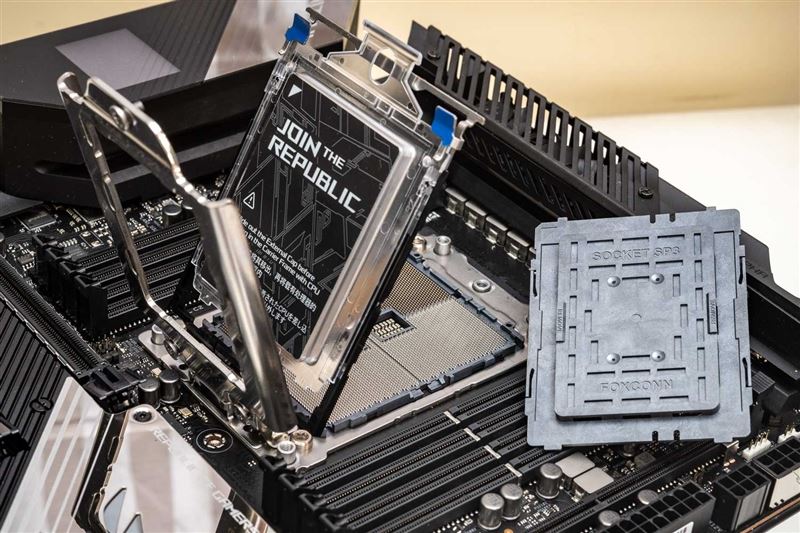

cpu底座是trx40规格，与前代tr4相同，但是两者的cpu主板不能互相混用。

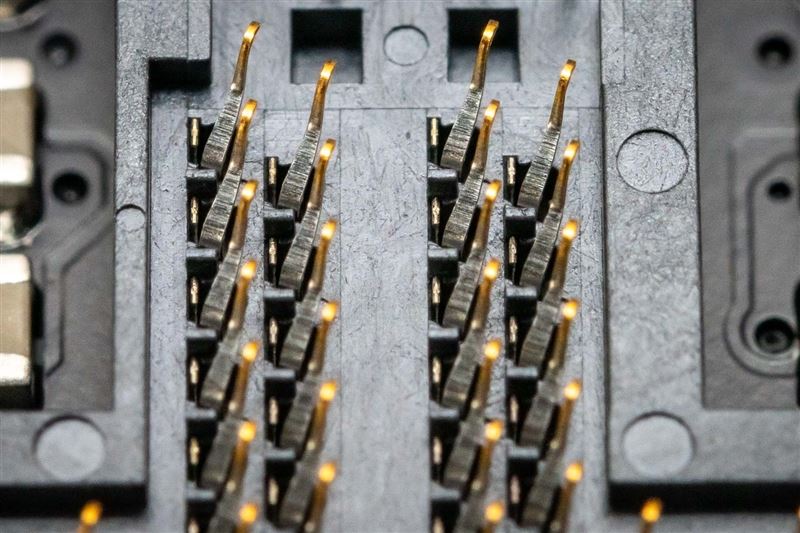

由于trx40是采用lga封装，主板底座上会布满针脚，还是要小心操作。

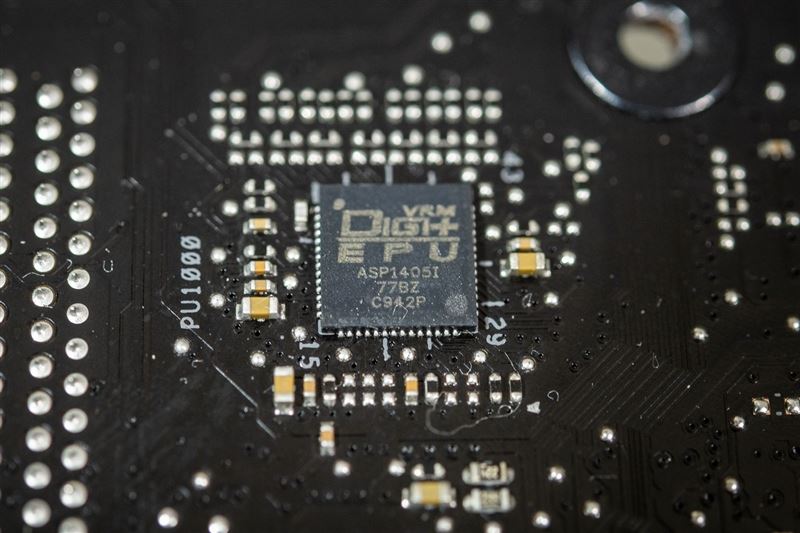

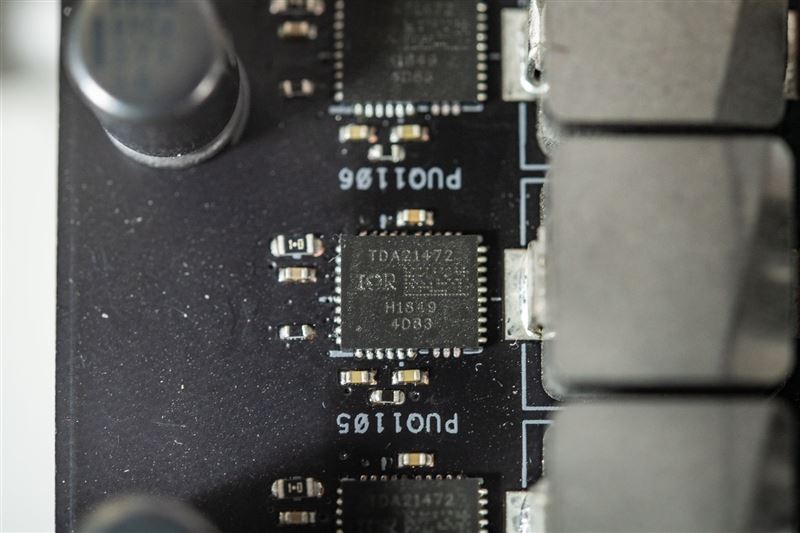

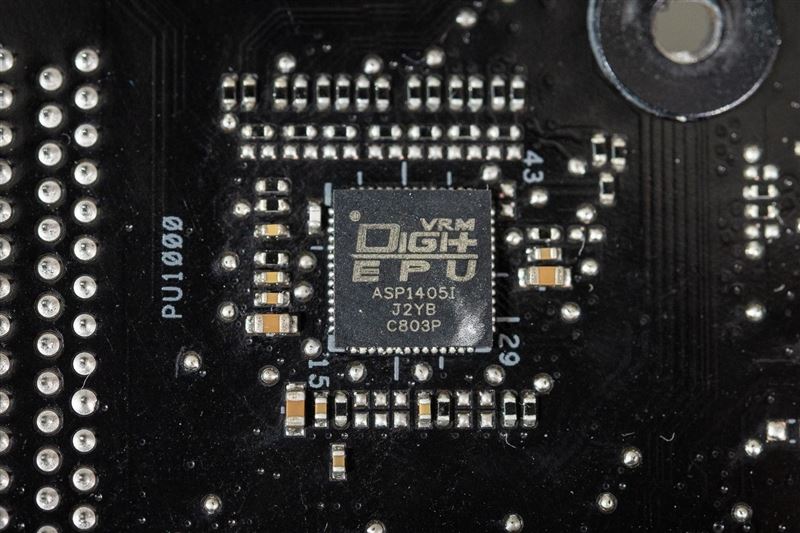

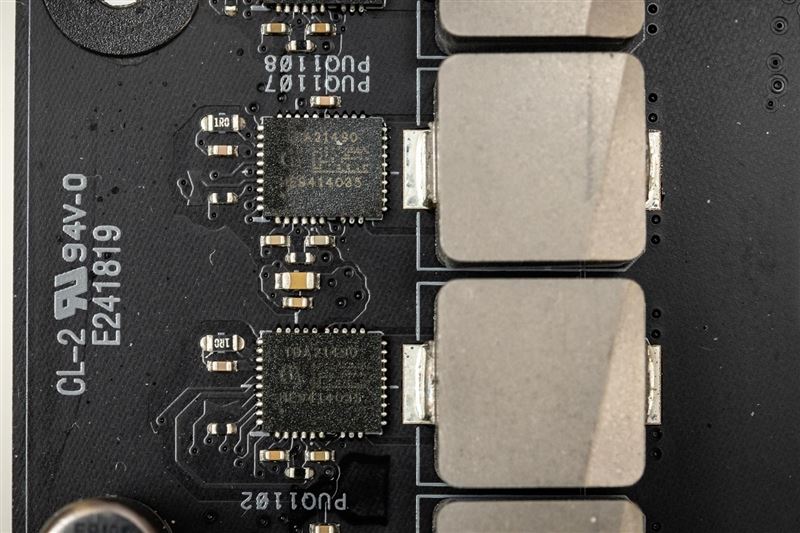

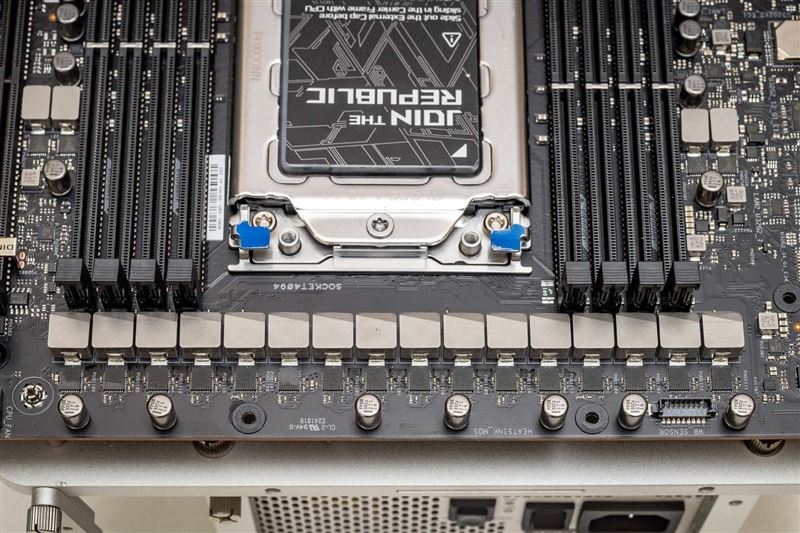

主板的cpu供电为16相数字供电，pwm芯片为华硕的asp1405i，输入电容为7颗尼吉康的fp10k固态电容，容值270微法，电压16v；mos为每项一颗drmos，型号为英飞凌tda21490，单相可以提供90a；供电电感为每项一颗封闭式电感；输出电容为5颗聚合物电容，容值470微法。

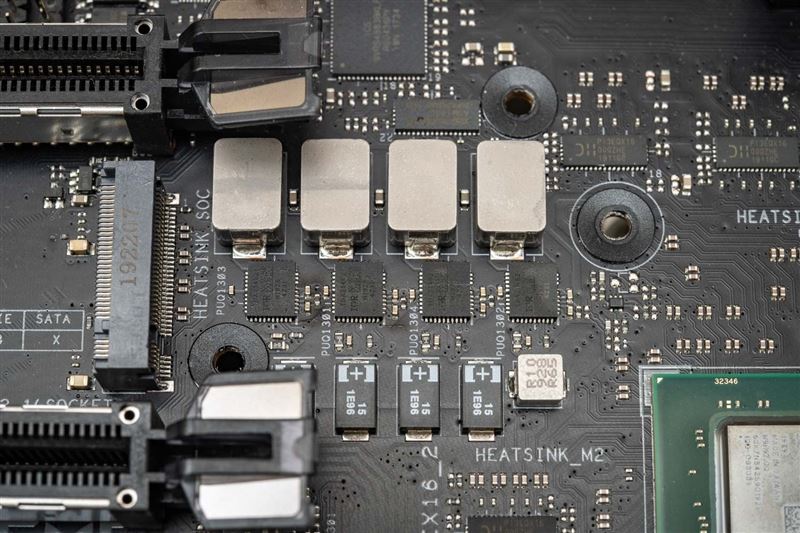

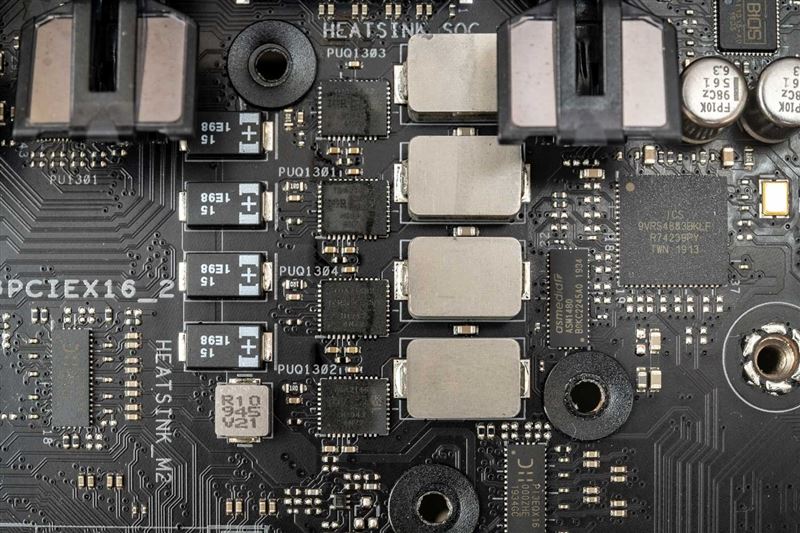

cpu vcc供电比较夸张的用到了4相，输入电容为4颗聚合物电容；mos为每项一颗drmos，型号为英飞凌tda21462；供电电感为每项一颗封闭式电感。

vcc供电与cpu之间有一颗ics9vrs4339bl，他是一颗时钟芯片用于解锁cpu的外频调节能力。

主板内存插槽为四通道八条，支持ddr4 内存。

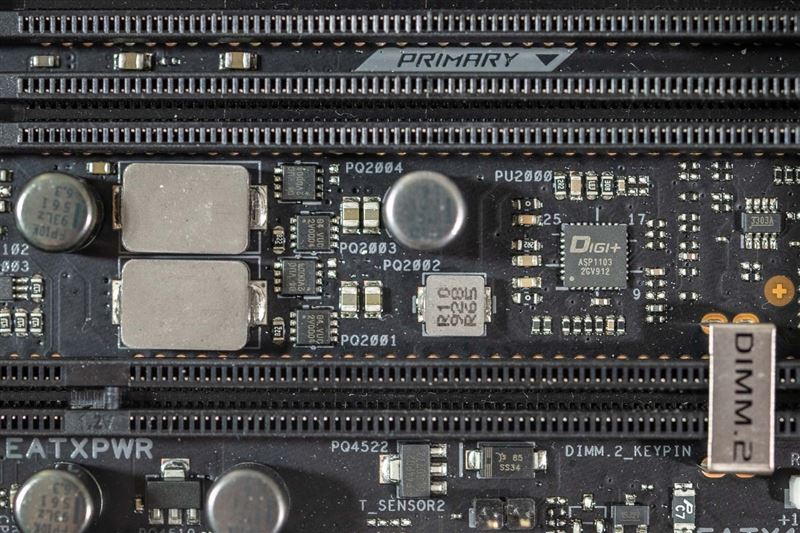

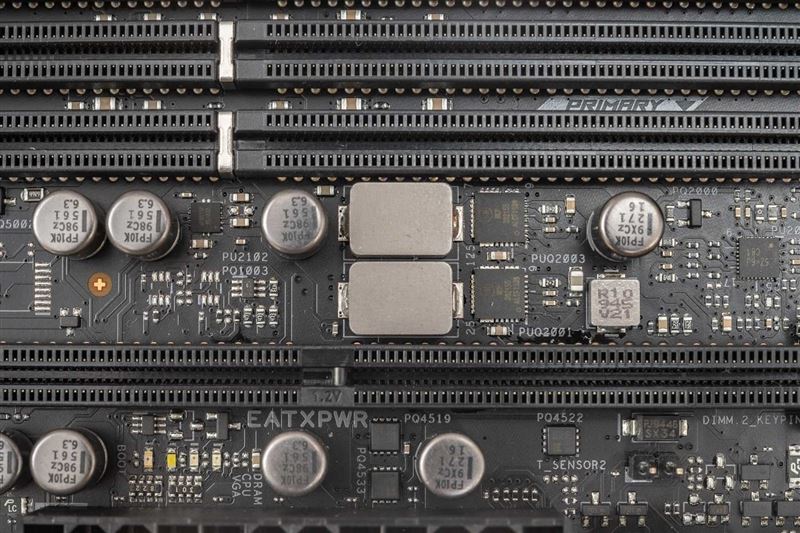

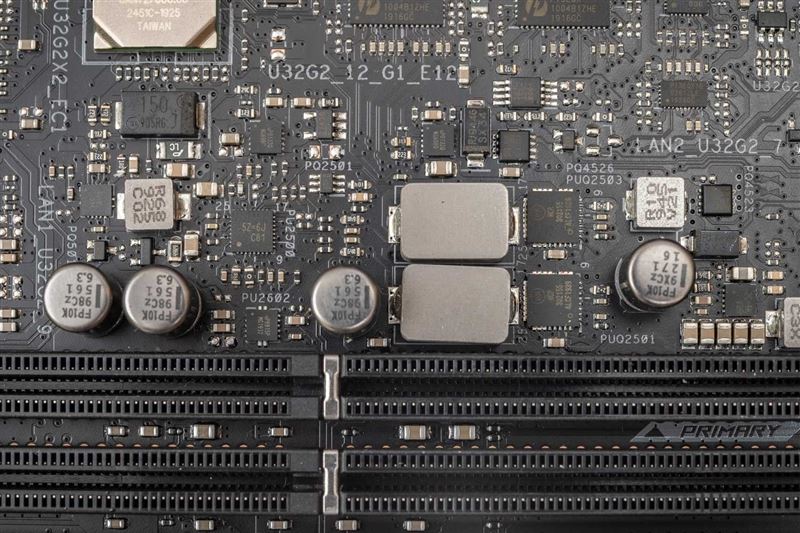

内存供电为两侧各有2相，pwm芯片为华硕的asp1405i，输入电容为1颗尼吉康的fp10k固态电容，容值270微法，电压16v；mos为每项一颗drmos，型号为英飞凌tda21490，单相可以提供90a；供电电感为每项一颗封闭式电感；输出电容为31颗尼吉康的fp10k固态电容，容值560微法，电压6.3v。

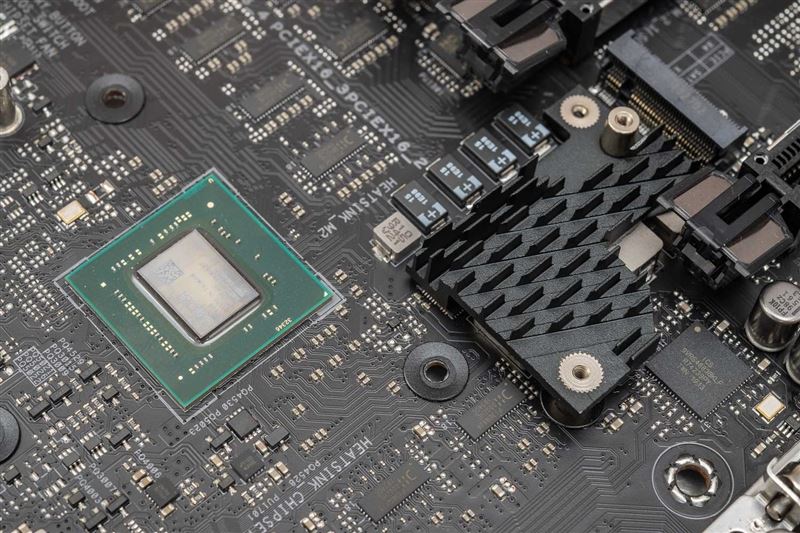

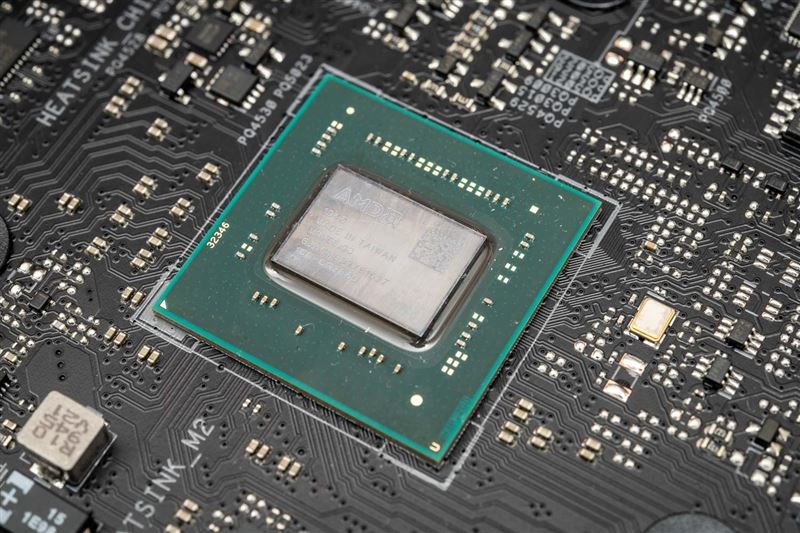

主板芯片组依然是trx40就不用过多介绍了。

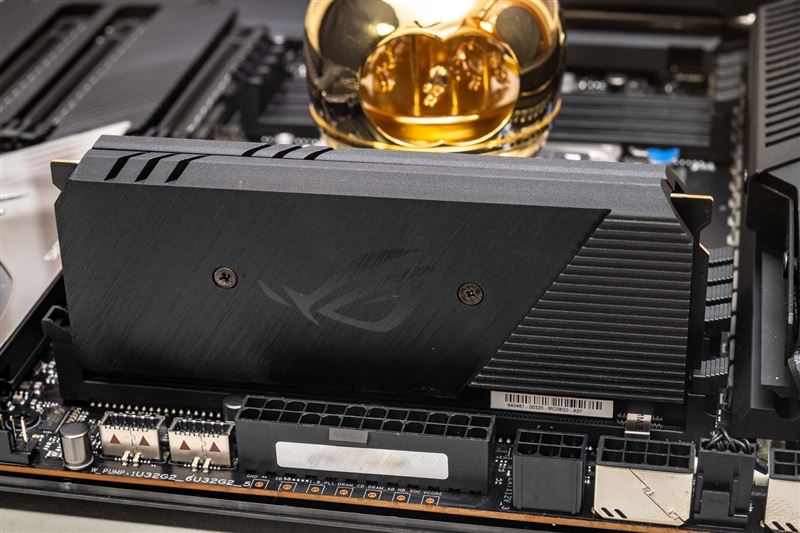

内存插槽旁边有一条带金属防呆的插槽，这是用来额外扩展2条m.2 ssd的，走的是pci-e通道。

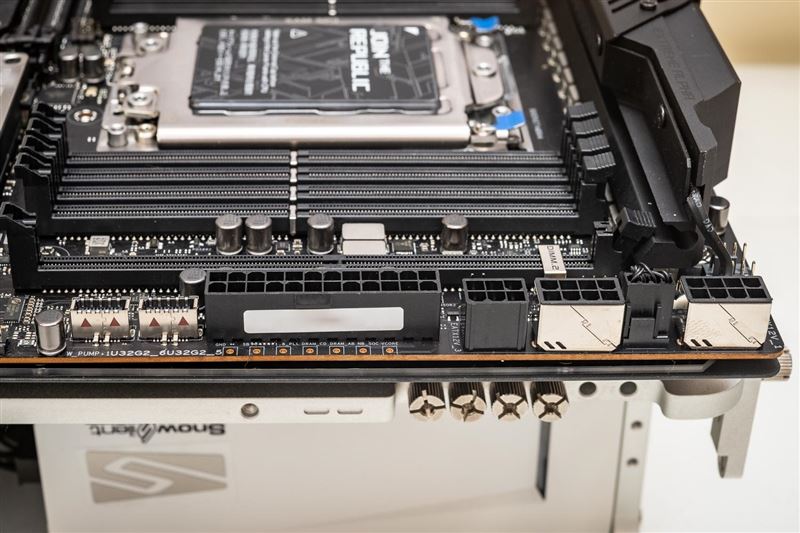

靠主板内存插槽的边缘，可以看到主要供电接口，图中左起分别为2*usb 3.1 type-c、主板24pin供电、6+8+8 cpu供电、cpu fan+cpu opt。华硕非常夸张的为cpu提供了6+8+8的22pin供电，已经超过常规高端显卡的供电规模了。

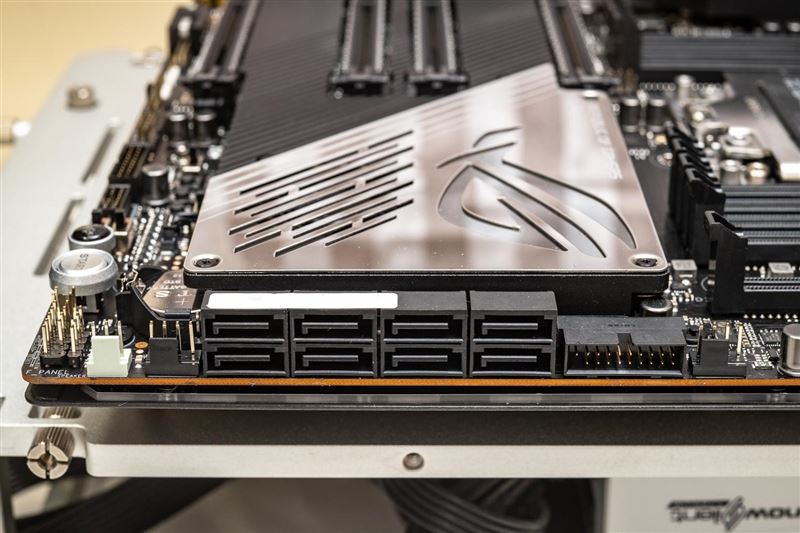

靠近芯片组一侧，图中左起为水冷流速监控接口、sys fan、8*sata 3.0、横置usb 3.0、sys fan。左侧sys fan后面的是液氮模式切换跳线。

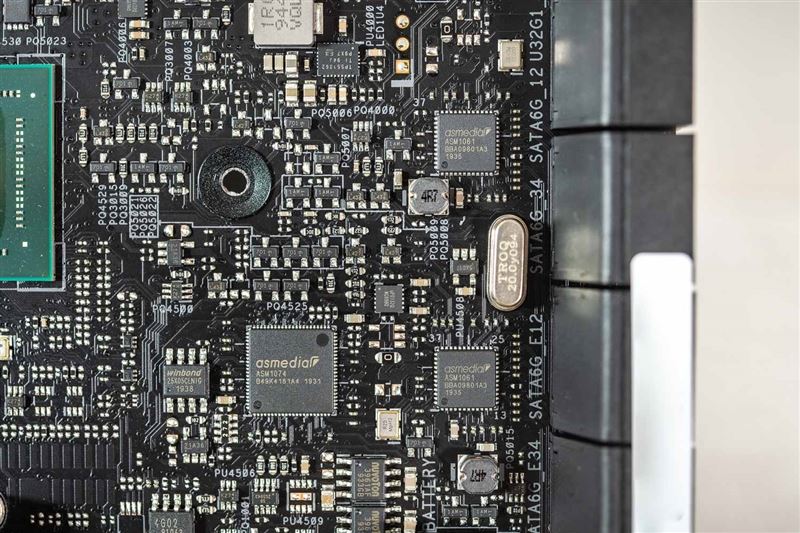

图中可以看到左侧有一颗asm1074芯片，用来为板载前置的两个usb 3.0接口提供通道。右侧有两颗asm1061芯片，分别可以转出2个sata 3.0接口。

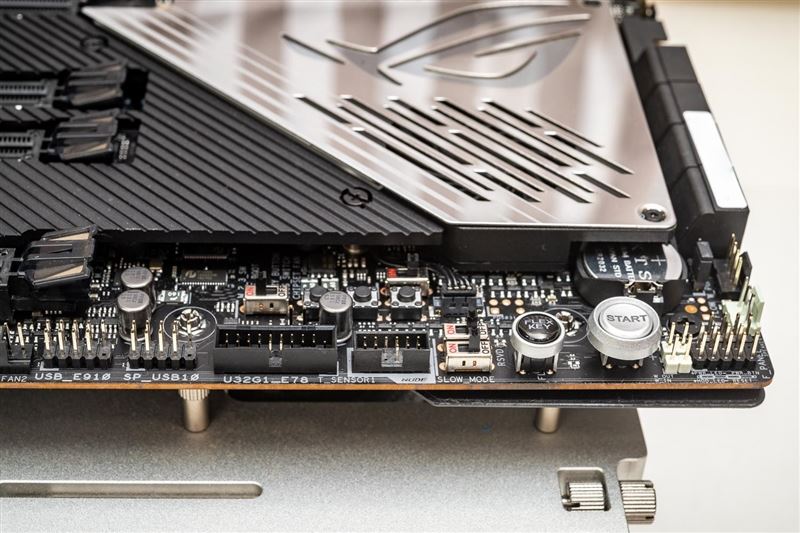

接下来来看主板的底部，靠芯片组这一侧，图中左起为2*usb 2.0、1*usb3.0、node（风扇扩展卡的数据接口）、若干调节开关（下图中详解）、重启键、开关键、水冷温度接口、机箱面板控制接口。

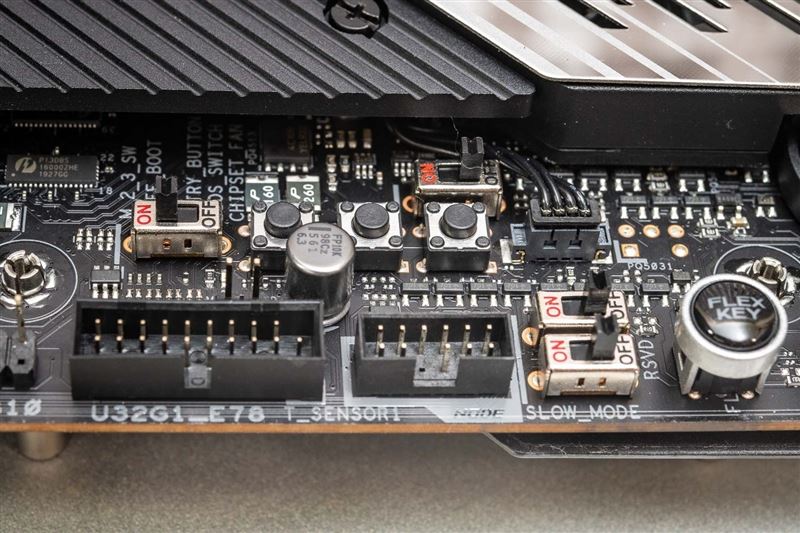

主板上有不少调节开关，图中靠内的那一排左起为m2_3开关、safe boot按钮、retry按钮（强制重启自检）、bios切换按钮、风扇全速切换。靠外侧的两个开关，上面一个是rsvd开关（检修专用）、slow mode开关（强制低频）。这些可以一定程度上方便主板的调试工作，也可以用于极限超频。

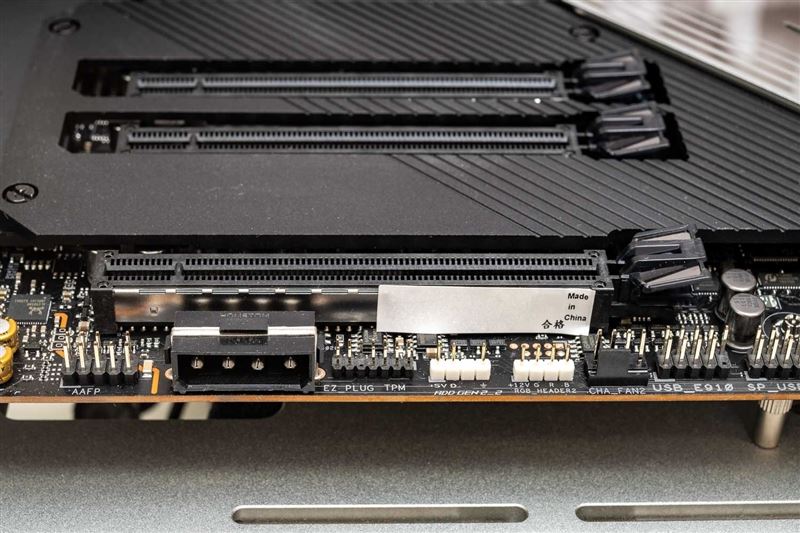

在靠主板pci-e插槽一侧图中左起分别为前置音频、pci-e插槽辅助4pin供电、tpm、3pin rgb、4pin rgb、sys fan。

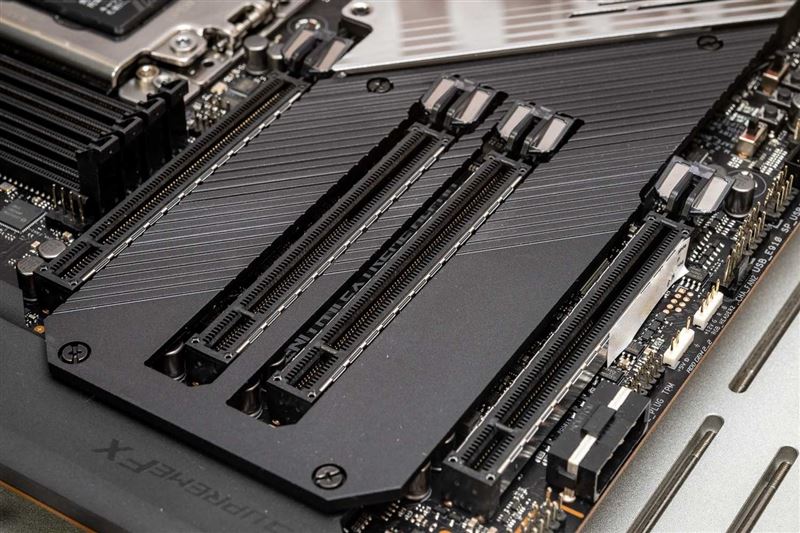

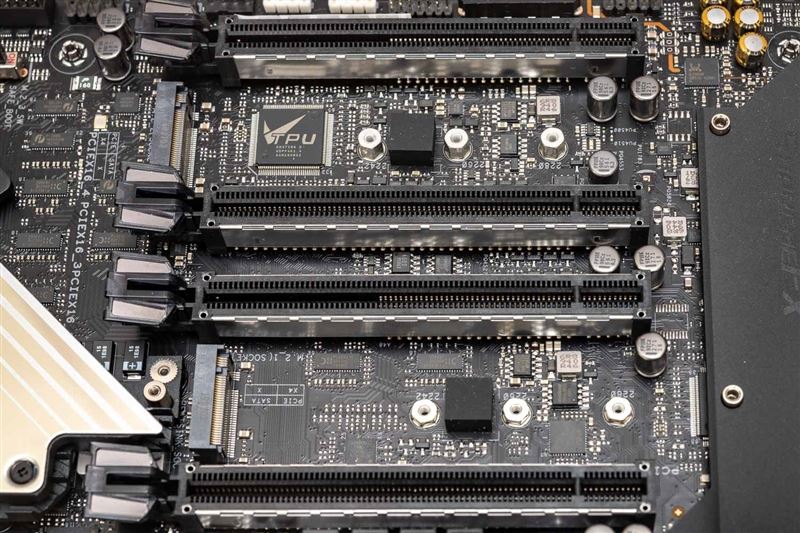

主板的显卡插槽配置为na\x16\na\x8\x16\na\x8。主要是针对双显卡来优化的摆法，并不能支持四卡。

在显卡插槽之间夹着两个板载的m.2 ssd插槽，主板背面还有一个。这样让z2ea最多可以装5个m.2 ssd。

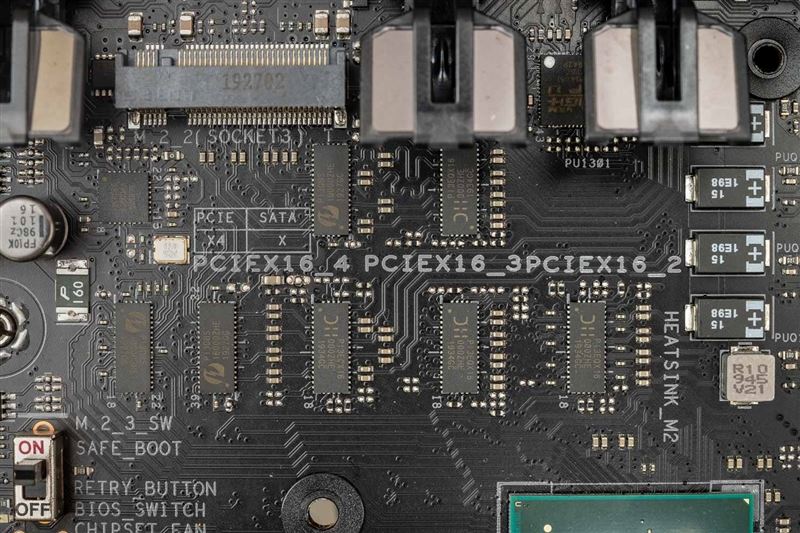

pci-e 4.0对信号稳定性的要求非常高，所以主板上可以看到大量的pi3dbs16000zhe芯片用于pci-e信号的中继放大。同时由于z2ea的规格很高，所以导致trx40的pci-e通道数都显得不够用，就需要大量的p13eqx16芯片在进行通道切换。

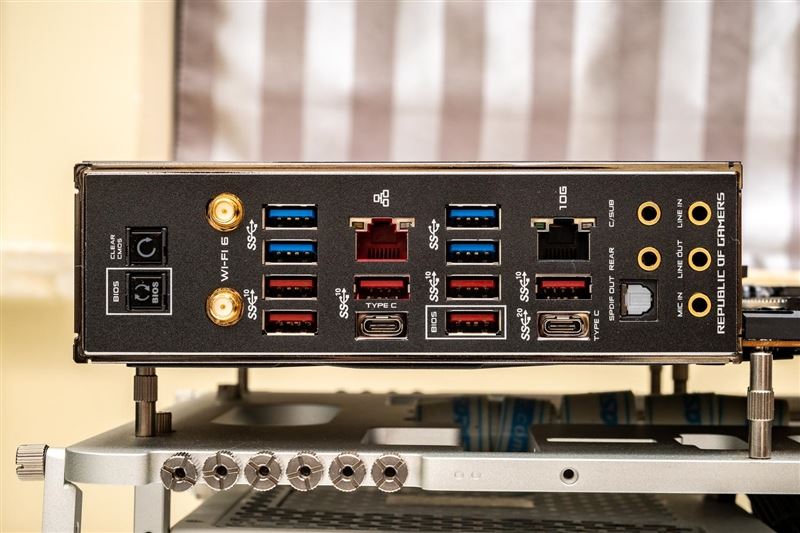

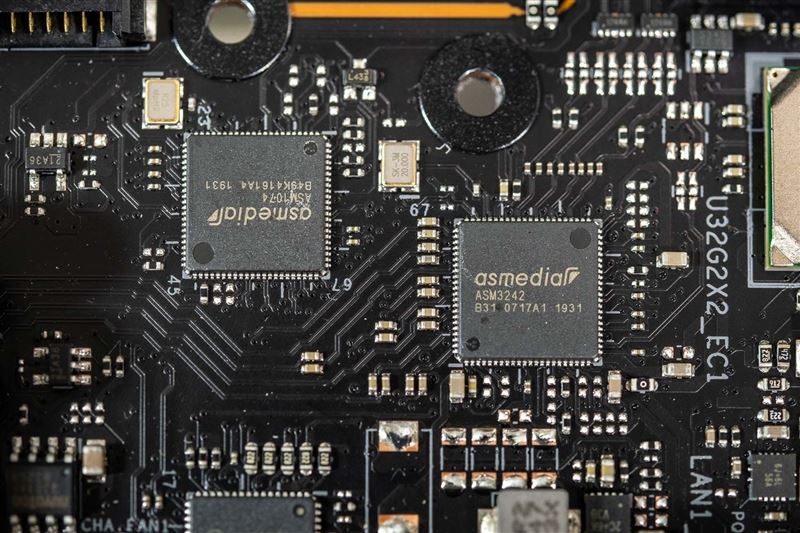

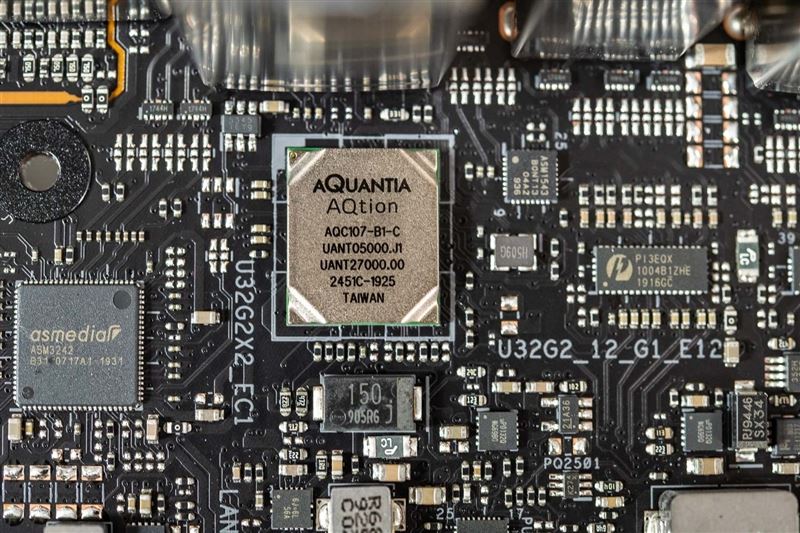

接下来看一下主板的后窗图中左起分别为clear cmos、usb bios flashback（刷新bios）、wifi天线、2*usb 3.0+2*usb3.1、千兆网口+usb 3.1 a+c、2*usb 3.0+2*usb3.1、万兆网口+usb 3.1 a+usb 3.2(2x2) c、光纤音频+3.5音频。

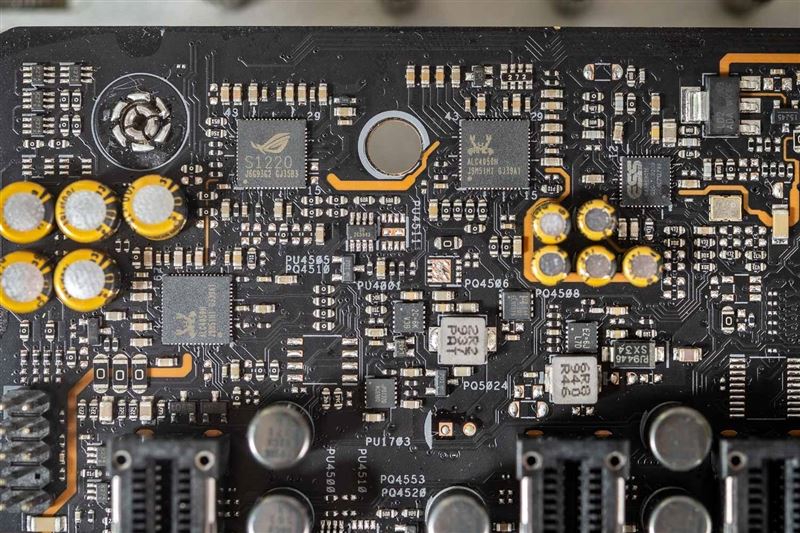

主板的音频部分是目前主流的旗舰级主板音频解决方案。主芯片为s1220实际上就是alc1220的rog定制版本；因为主板芯片组不支持hd audio，所以用了两颗alc 4050h来连通芯片组；后窗接口的dac工作也额外使用一颗ess 9018芯片。主板背面也有一颗为前置音频准备的功放芯片。整个方案不算特别的夸张，但是依然保持了旗舰级主板所需要展现的规格。
