i9-10900K性能如何 Intel酷睿i9-10900K处理器全面评测

2020年05月22日 Cpu 我要评论
i9-10900K性能如何 Intel酷睿i9-10900K处理器全面评测i9-10900K怎么样?性能如何?玩游戏卡不卡?下面小编带来Intel酷睿i9-10900K处理器全面评测... 20-05-22

主板平台介绍:

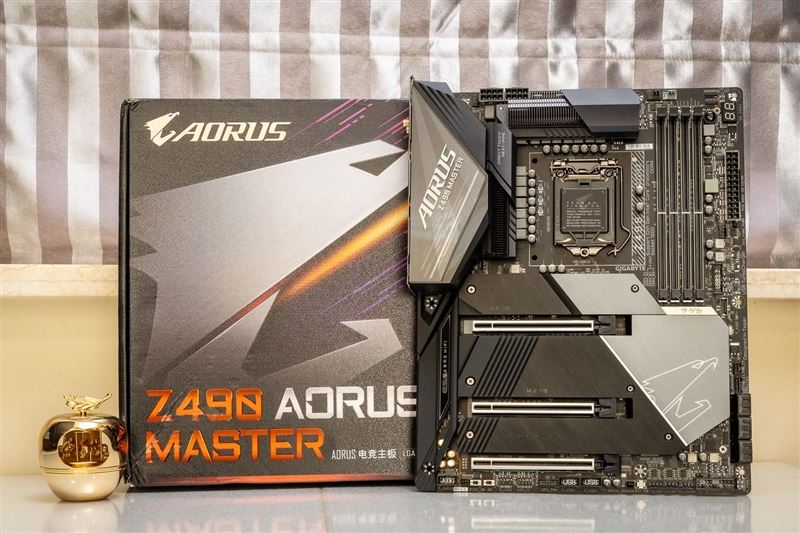

这次是新系列的cpu,主板也必须替换,所以来介绍一下新一代的主板产品,这次用到的是技嘉的z490 aorus master。

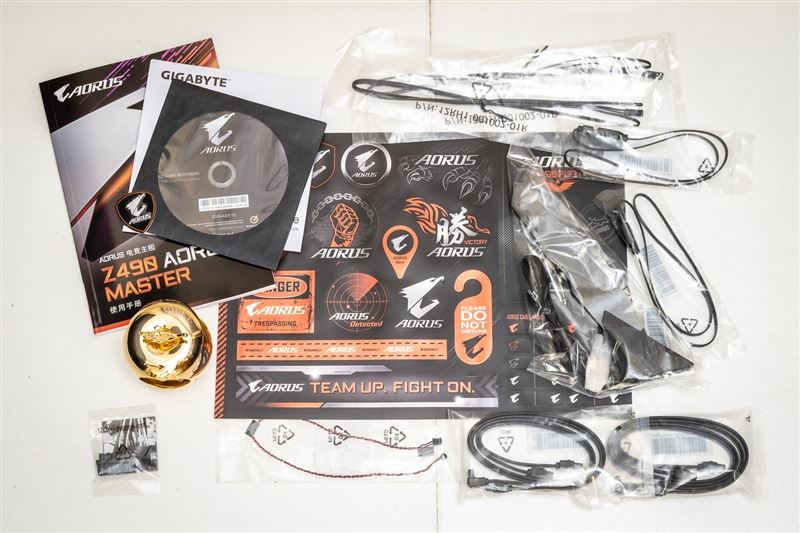

主板的附件包含rgb延长线*2、温度探头*2、sata 3.0数据线*4、噪音麦克风、wi-fi天线、g connector、一大张贴纸、说明书、质保书、驱动光盘

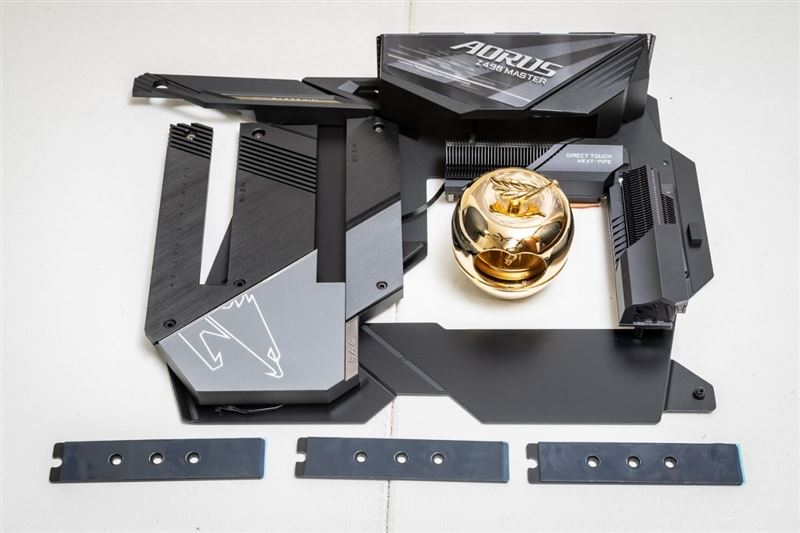

把主板彻底拆掉,现在的高端主板装甲可以素组基本已经是基本操作了。

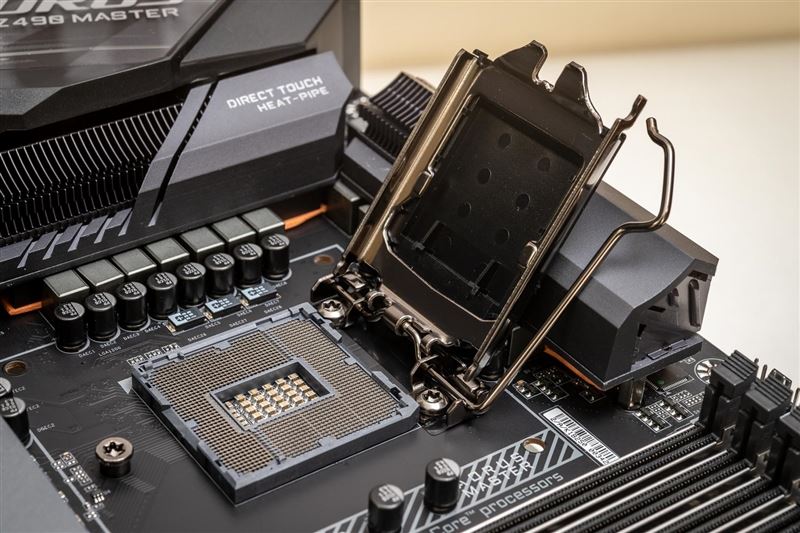

主板上的cpu底座就被换成了lga 1200,使用起来还是完全一致的。

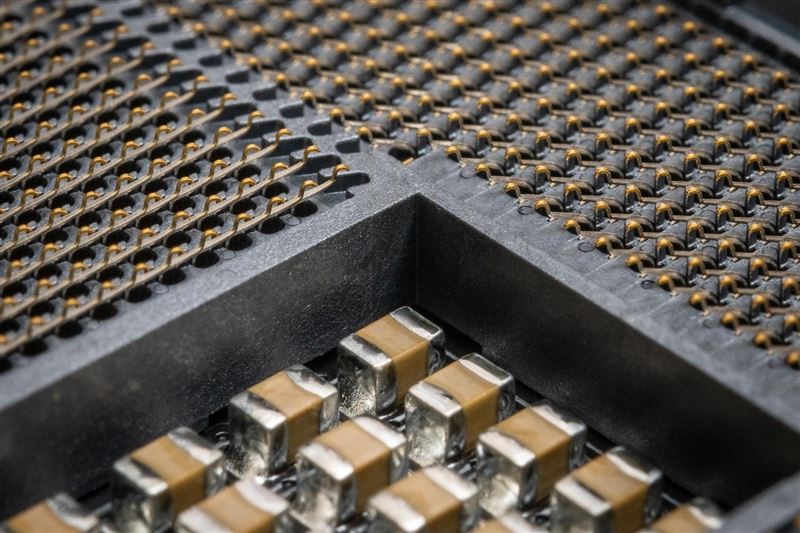

主板上依然是密集的针脚装机的时候还是要小心。

简单介绍一下cpu的供电部分。

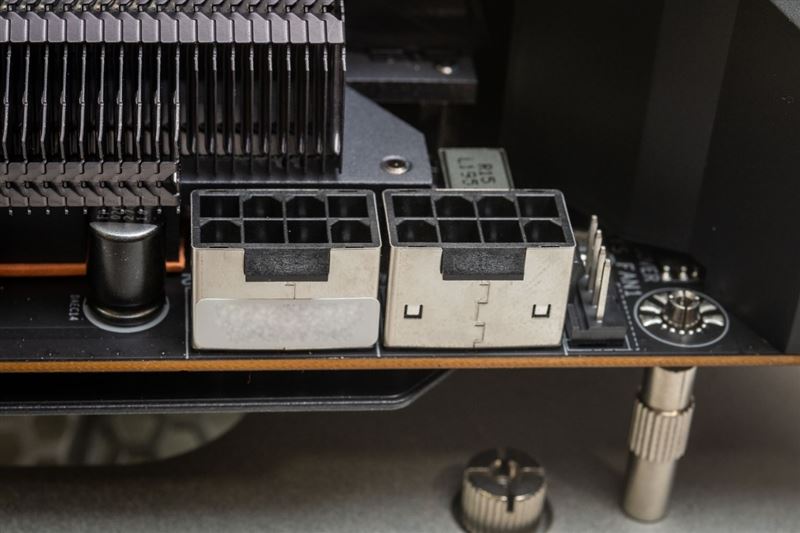

主板cpu外接供电为8+8,接插件有金属罩增加强度。

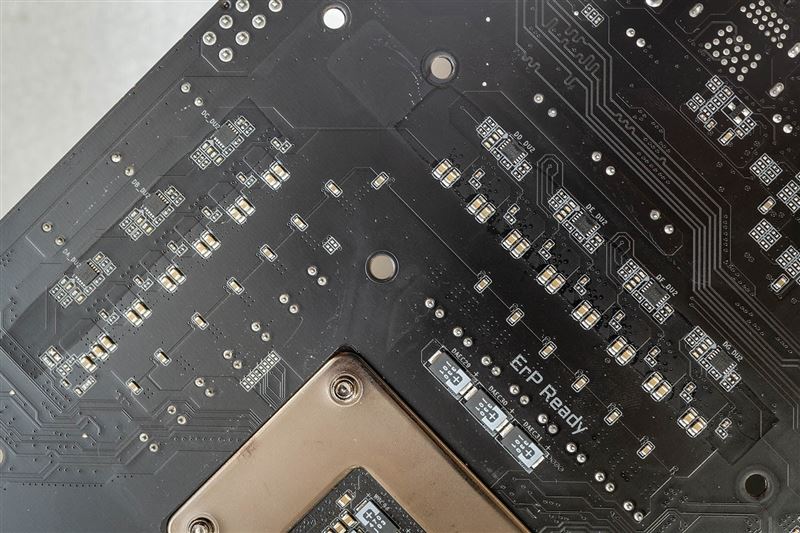

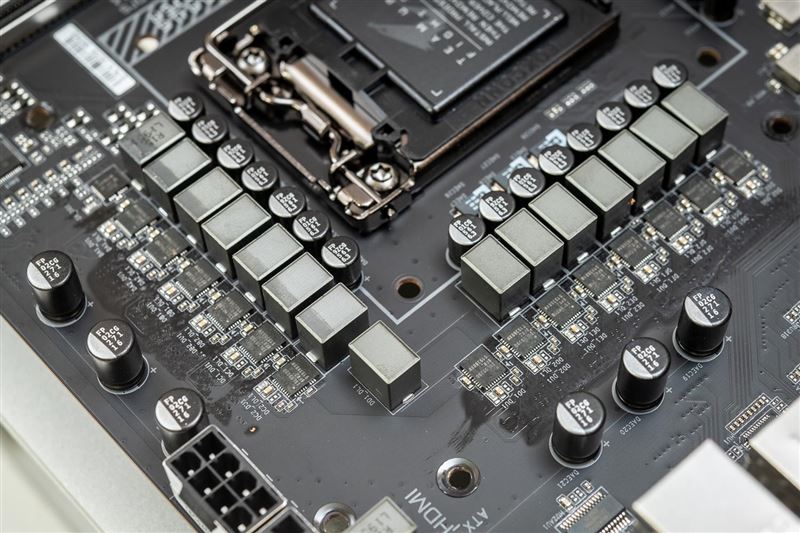

主板的cpu供电核心部分为14相,pwm控制芯片为isl69269irz是今年很主流的一个高端方案;输入电容为6颗尼吉康固态电容16v、270微法;由于pwm芯片不能直接控制14相,所以主板背面有7颗driver芯片用于对应驱动14相供电;每项供电对应1颗mos,型号为isl99390,是一颗单相90a的高端drmos;电感为每相1颗封闭式电感;输出电容为14颗尼吉康固态电容6.3v、560微法,另加6颗330微法的钽电容。

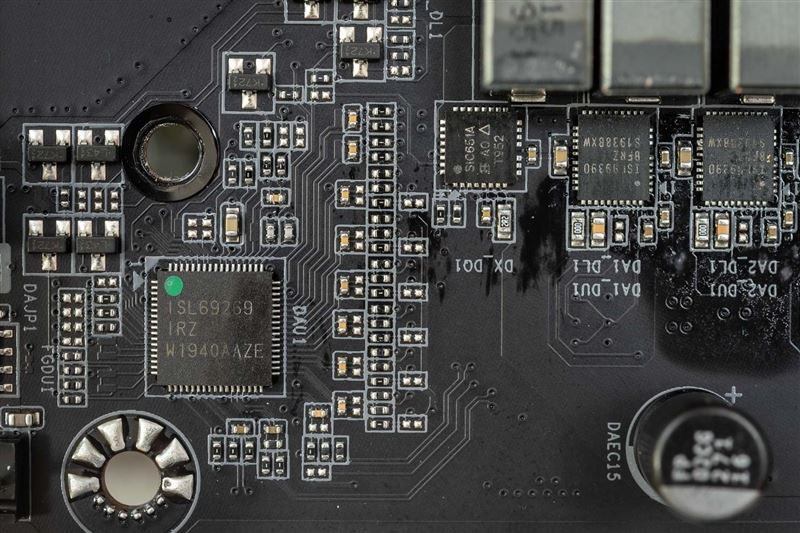

核芯显卡部分供电为1相,pwm控制芯片为isl69269irz;每项供电对应1颗mos,型号为sic651a,是一颗单相50a的drmos;电感为每相1颗封闭式电感;输出电容为1颗尼吉康固态电容6.3v、560微法。

在主板cpu底座背面也焊有5颗钽电容,理论上可以加强cpu的高频稳定性。

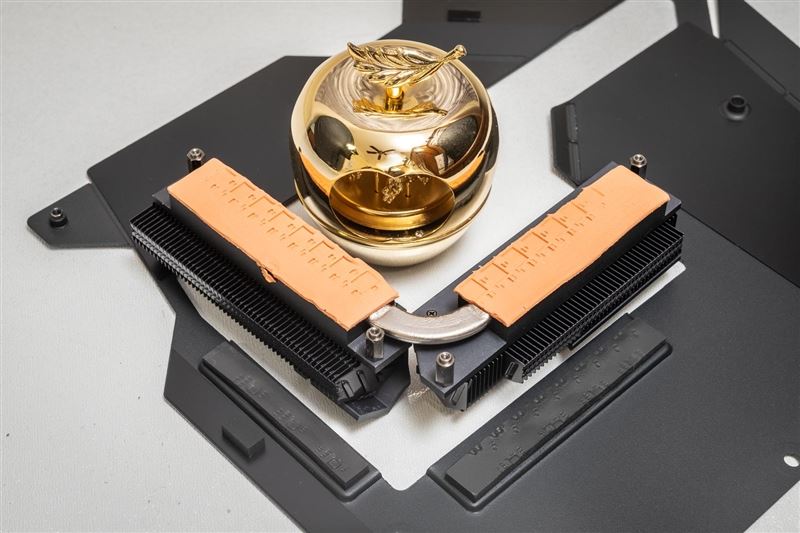

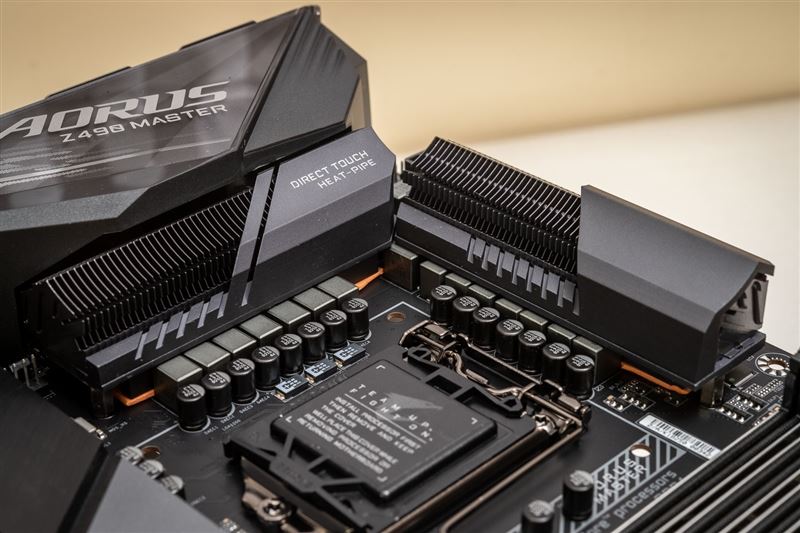

cpu供电的散热部分,可以看到采用的鳍片式的热管散热器,热管换成了8mm加粗款。在主板正反面都贴有导热垫,来加强供电的散热。

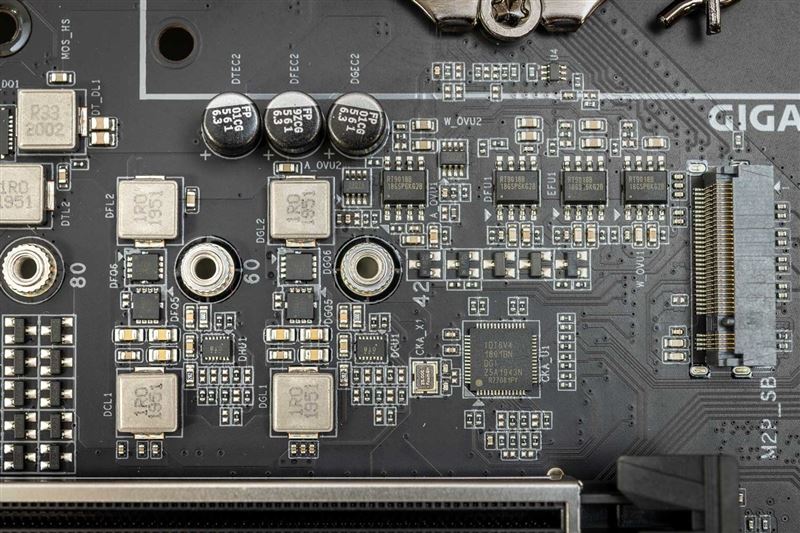

主板cpu底座和显卡插槽之间还有vcc部分的供电,相对于cpu核心部分就简单不少,但是这部分一般功耗不会很大,所以也够用了。

总体上来说供电部分方案是用了z490普遍最高的方案,但是如果能做16相显然就更完美了。

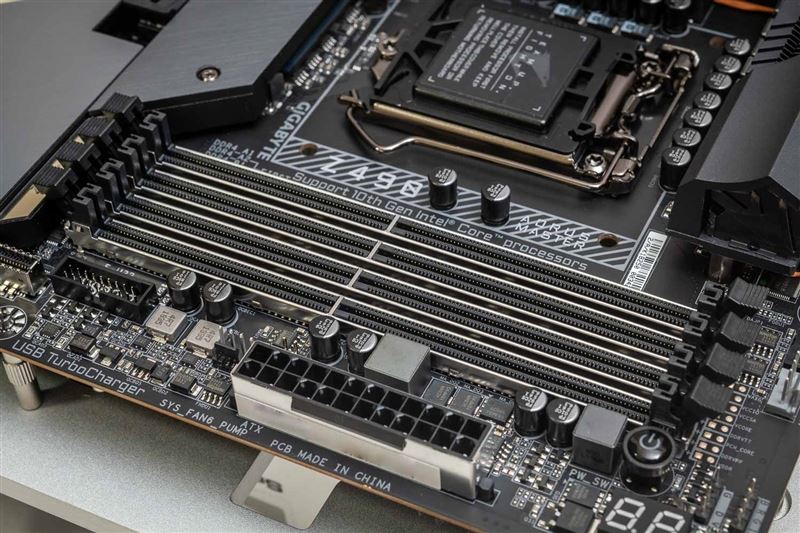

主板的内存插槽为4*ddr4,对外宣称是可以达到xmp5000。

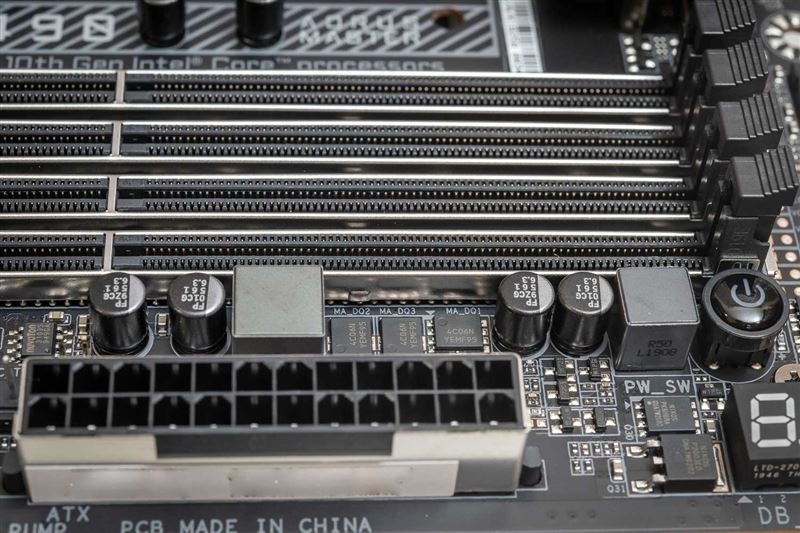

内存供电为1相,输入电容为2颗尼吉康固态电容,560微法6.3v;供电mos为一上两下,上下桥均为安森美的4c06n;输出电感为一颗封闭式电感;输出电容为2颗尼吉康固态电容,560微法6.3v。

主板的pcie插槽就比较少,一共就三条长槽。分别是na\x16\na\na\x8\na\x4。这算是现在高端主板的发展趋势,虽然扛着atx的版型,但是扩展插槽倒是越来越少。

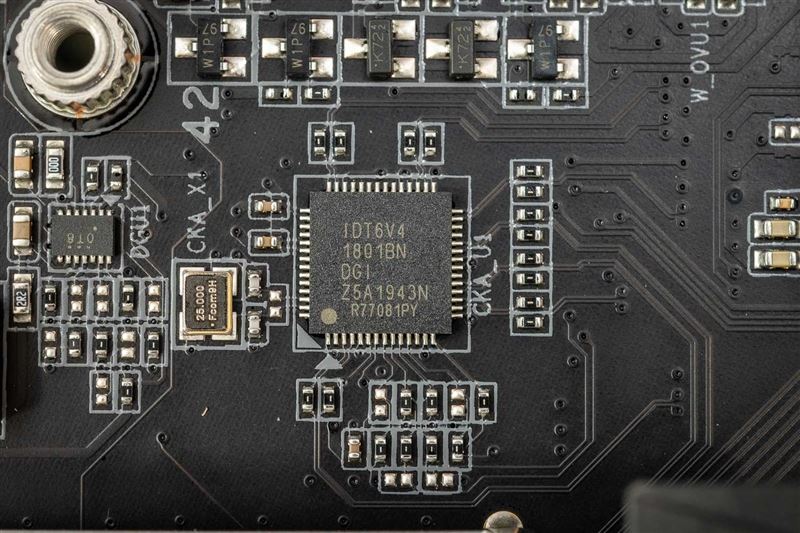

主板上的idt6v4是支持pcie 4.0的时钟芯片,可以让cpu外频超频变得更自由。

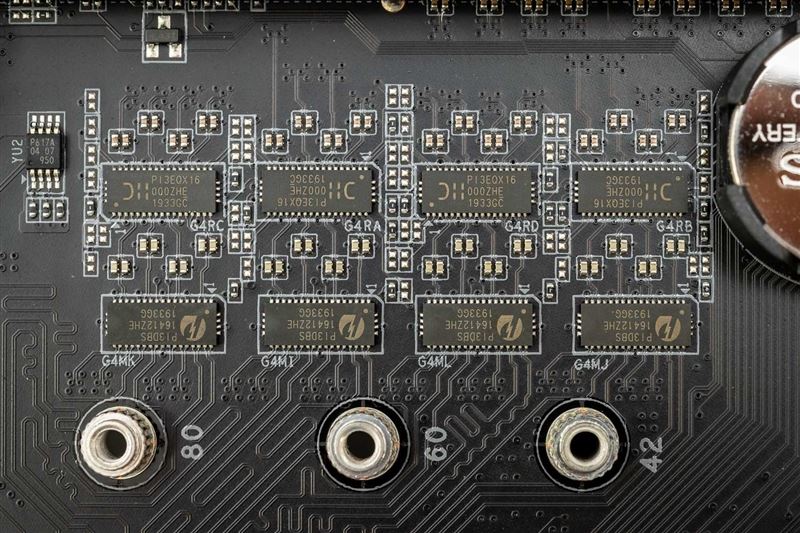

主板上的pi3eqx16是支持pcie 4.0的中继芯片,pi3dbs是支持pcie 4.0的切换芯片。这样在使用第十一代酷睿的时候,显卡插槽也可以正常切换使用。

拆开主板正面的散热片就可以看到三条m.2插槽,三条插槽都可以支持22110的规格,而且主板m.2底部也加了散热片可以做到双面散热。靠cpu最近的那根插槽是可以直连cpu的,这算是为第十一代酷睿准备的彩蛋功能。

有一个比较明显的缺点是主板上夹着x8插槽的两个m.2散热片是一体的,也就导致要拆装这两个m.2必须要拆显卡。还是显得有些不方便。

来看一下主板后窗的接口,从图中左起分别为q-flash plus按钮+clean cmos按钮、wi-fi天线接头、usb 2.0*4、usb 3.0*2+hdmi、usb 3.1 a+c、usb 3.1*2+rj45网线、3.5音频*5+数字光纤。算是中规中矩的规格。

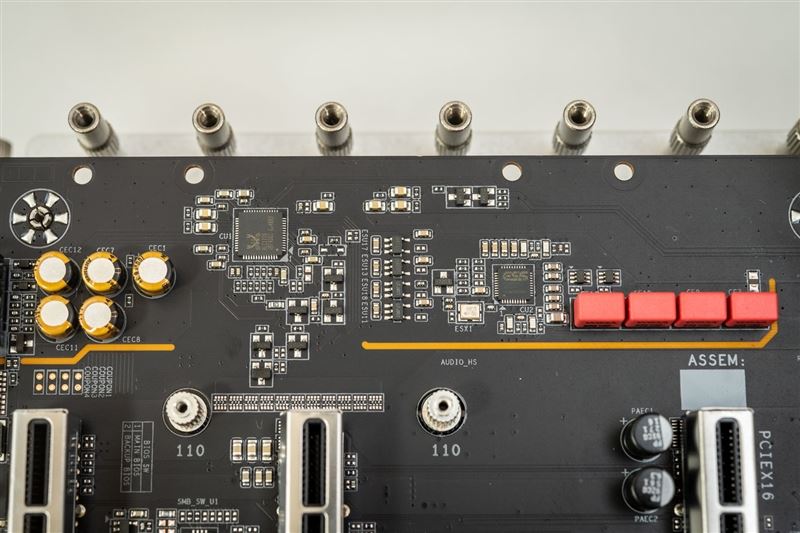

主板的音频部分采用了相对复杂的方案,主芯片是realtek alc 1220,另外还增加了一颗ess 9118 dac芯片和1颗晶振用来提升整体音质。音频系统的方案并不是顶级的,但是符合高端的主流水平。

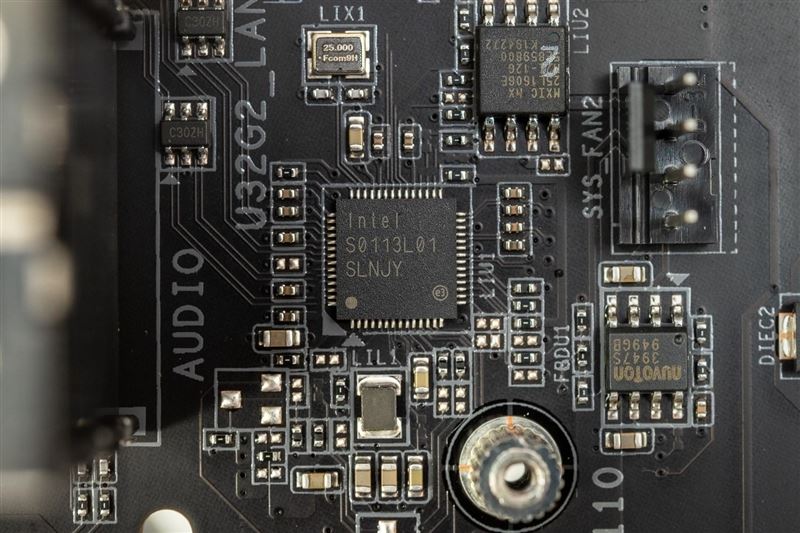

这次有线网卡有了很大的变化,型号为intel s0113l01,是一颗支持2.5千兆的高速网卡。

目前可以确认这个系列的网卡会有两个步进,旧步进的网卡芯片对部分2.5千兆路由器的兼容会有问题。不过这个问题一般都可以通过找主板厂商返修解决。

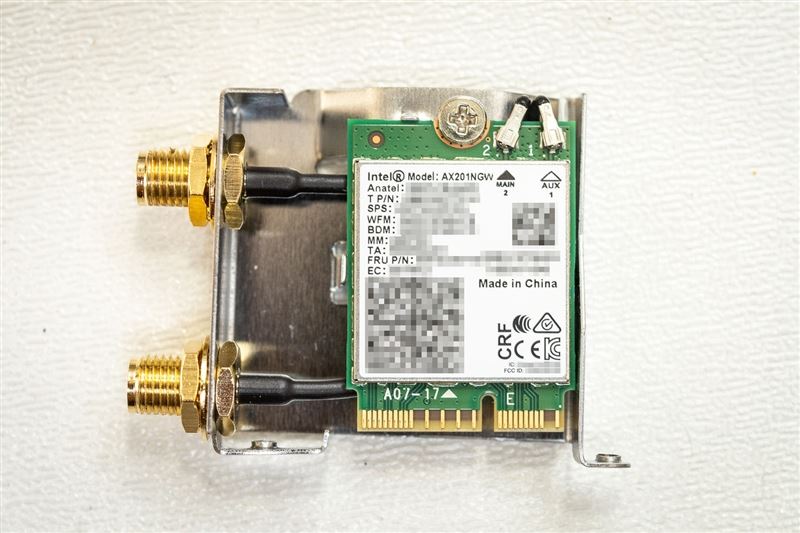

主板的无线网卡是intel ax201ngw,400系列主板wi-fi 6的标配。

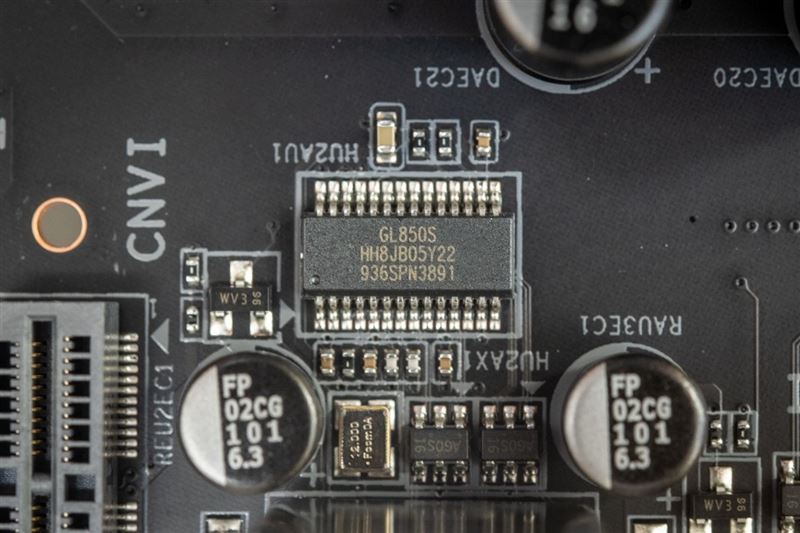

gl850s是用于转接4个usb 2.0的usb hub芯片。

主板后窗hdmi的电平转芯片为asm 1442k。

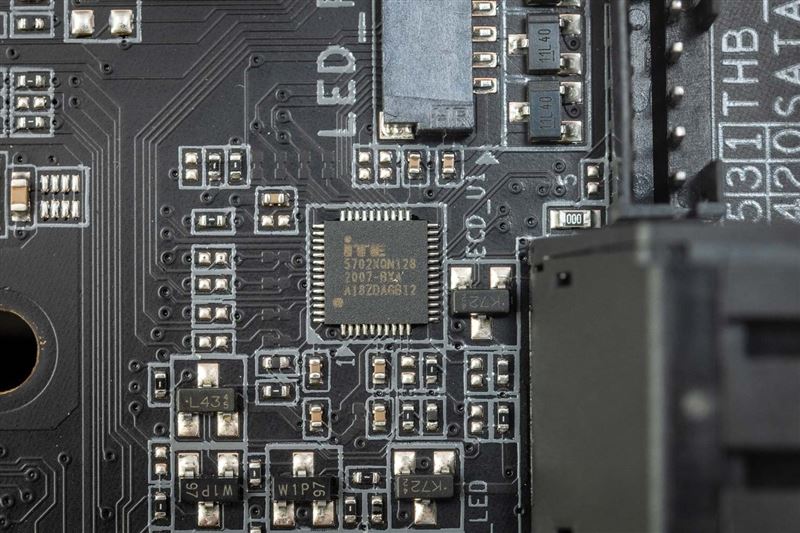

在靠近bios 芯片的地方可以找到一颗it5702xqn128芯片,应该是用于实现无cpu刷新bios功能的专用芯片。

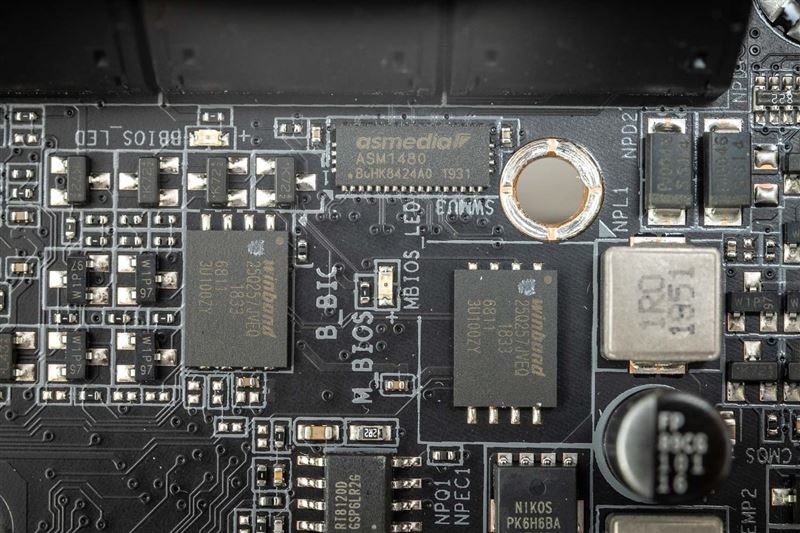

在sata口后方可以看到用于切换m.2通道用的asm 1480切换芯片和两颗大容量的bios芯片。

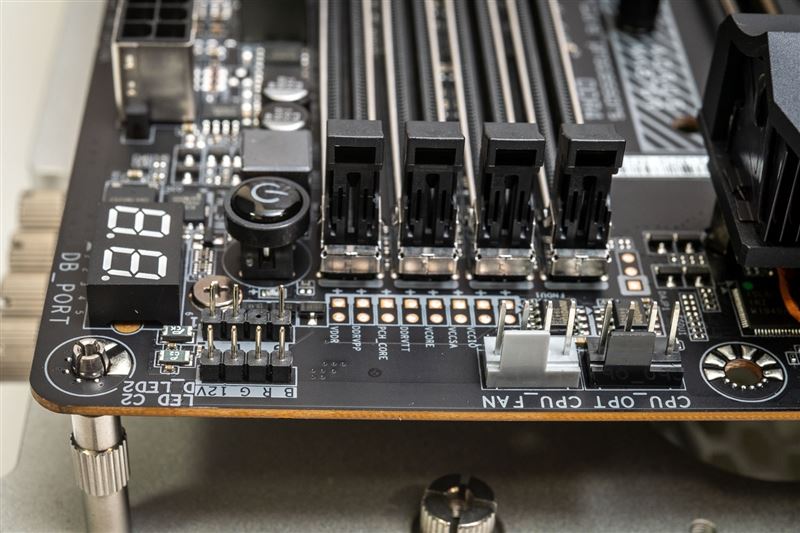

最后来看一下主板上的上的一些插座。靠cpu供电插座一侧的角落里有cpu fan+cpu opt、rgb+arb、开关按键、led debug灯。

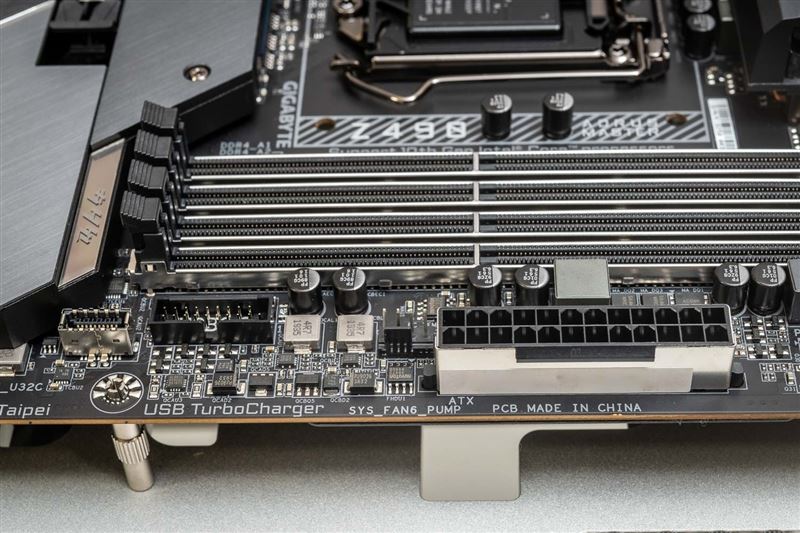

在内存插槽平行的地方有主板24pin供电、前置usb 3.0、前置usb 3.1 type-c。

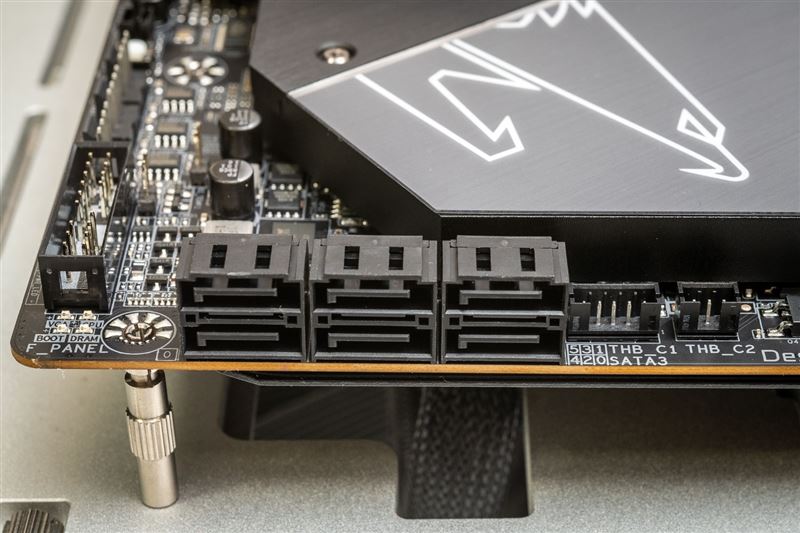

靠芯片组这边的角落图中左起为主板debug指示led、sata 3.0*6、雷电扩展卡插座。

与显卡插槽平行的主板底部,靠芯片组这边图中左起为噪音侦测插座、重启按钮、sys fan*3、机箱前置面板插座。

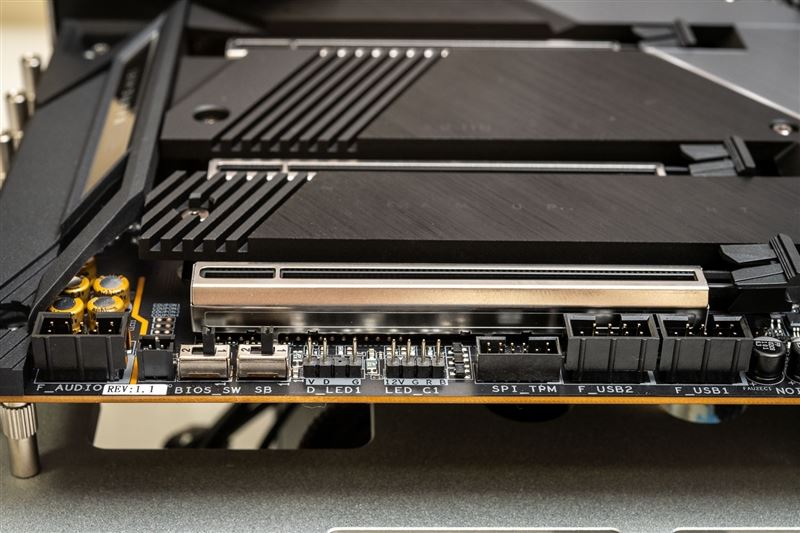

靠显卡插槽这边图中左起为前置音频、led demo、bios切换开关、rgb+argb、tpm、usb 2.0。

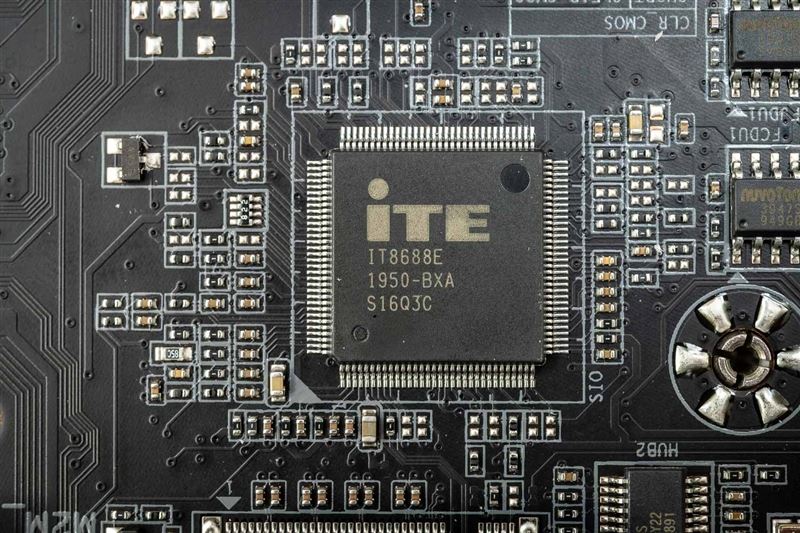

主板的super io芯片是it8688e。

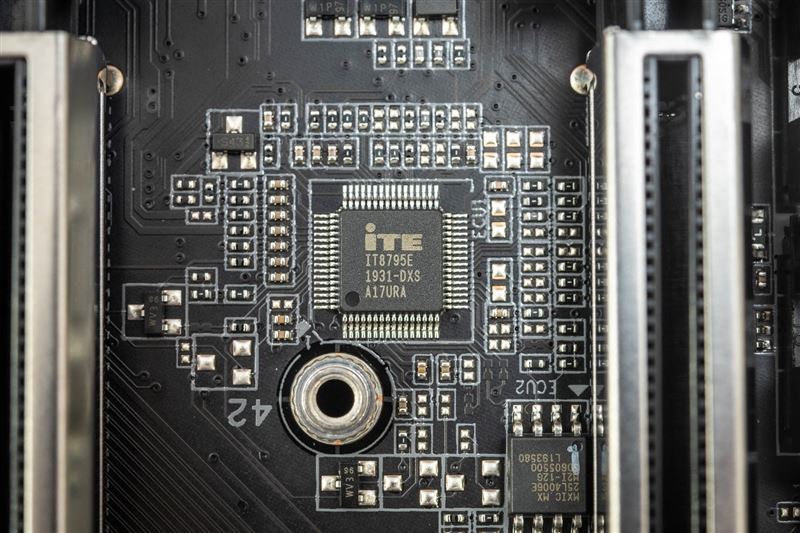

主板的rgb控制芯片则为it8795e,算是比较常见的规格。

总体来说z490 aorus master主板在整体设计上还是符合高端主板的定位。主板装甲采用了rog相同代工厂的方案,接口规格也比较完整。就是14相供电心理上会有点不爽,如果直接上16相会更好一些。
