二、外观：双风扇双热管 太极阴阳风格设计

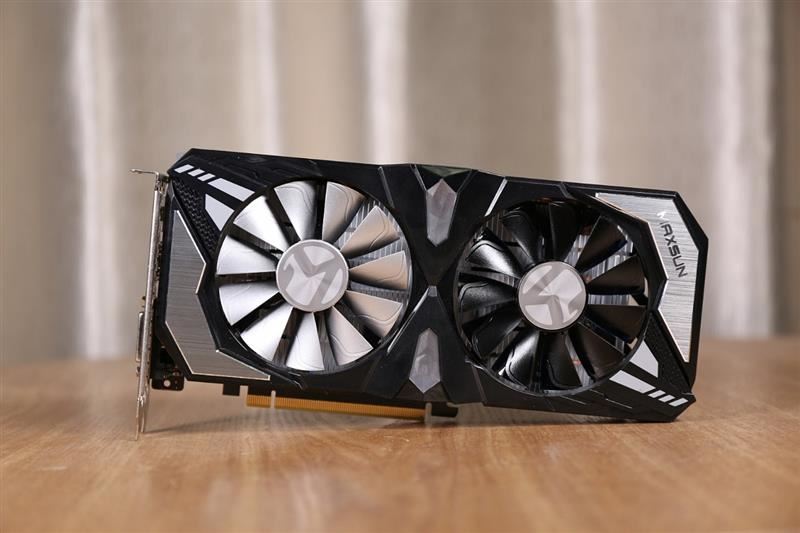

铭瑄gtx 1660终结者显卡尺寸246x117x47mm，沿用了gtx 1660 ti终结者的外观设计，采用了太极阴阳的设计理念，整体使用黑白配色，表面采用磨砂喷涂工艺，在光照时在不同角度都能看到高光面和阴影。

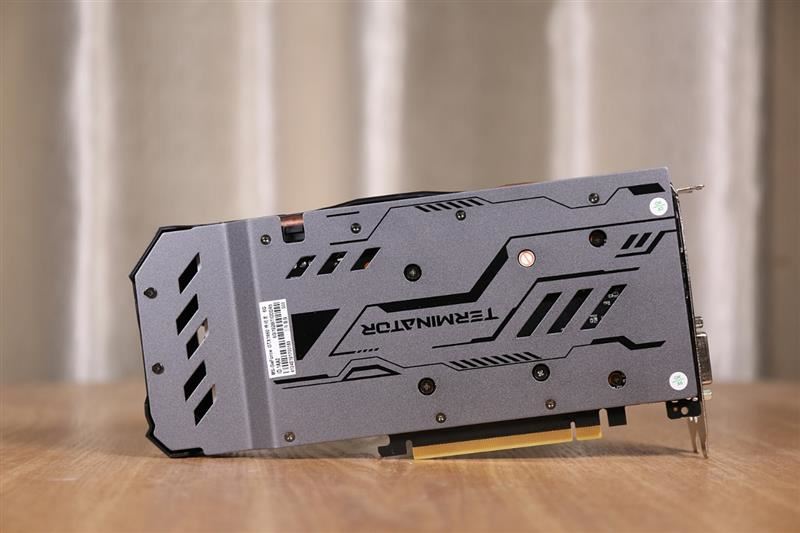

镁铝合金一体背板，铭瑄gtx 1660终结者的pcb版较短，且散热器并未填补pcb的空缺位，因此这块显卡的背板是弯折的，顶端部分直接与散热器连接，可以更好的承受散热器的重量，不至于拉弯pcb板。

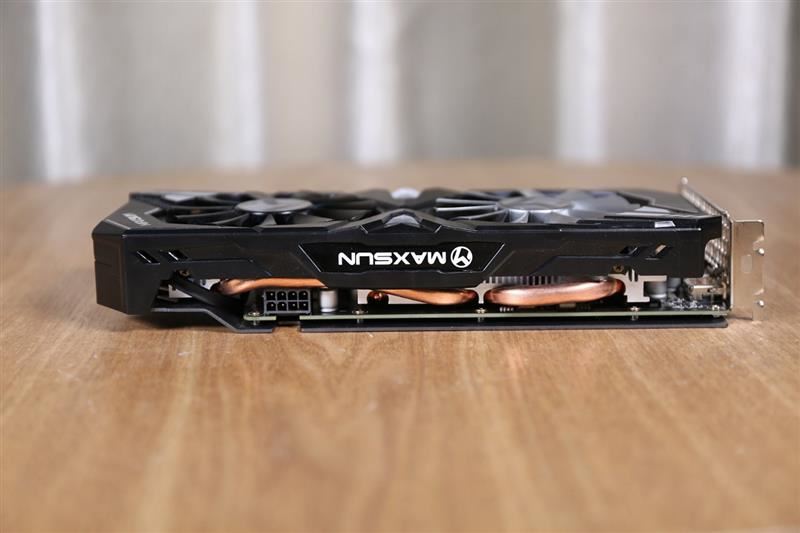

顶部视角图，可以看到2条热管和8pin供电接口。

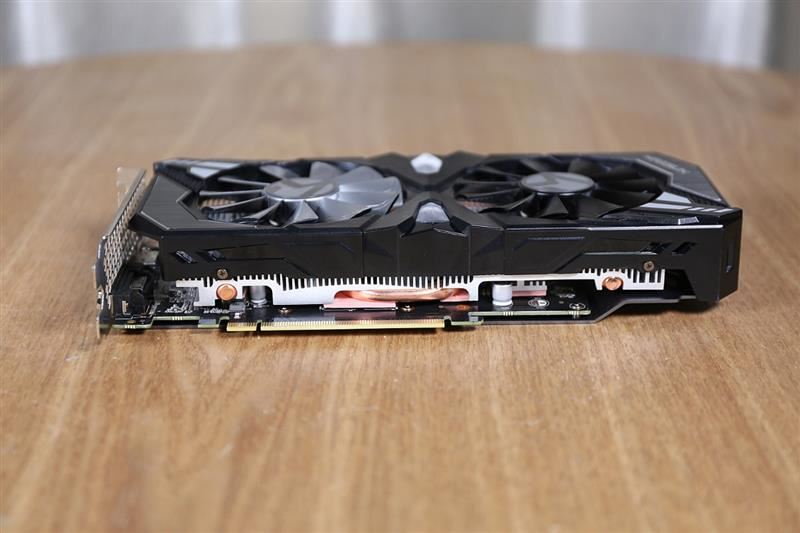

底部视角图。
3个视频接口，一个dp1.4、一个hdmi2.0以及一个dvi接口。
散热器不算豪华，1条u形管+1条s形热管散热效能和3条u形管差不多。散热器上有大量导热背贴可以照顾到显存以及供电mosfet的散热。

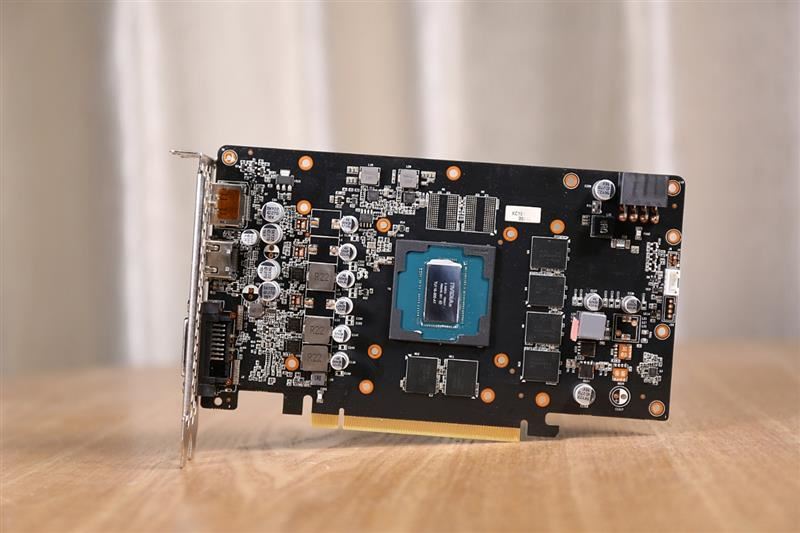

pcb板裸照，铭瑄gtx 1660终结者采用了3+1相供电电路设计，单8pin供电接入，满足120w tdp没有什么问题。

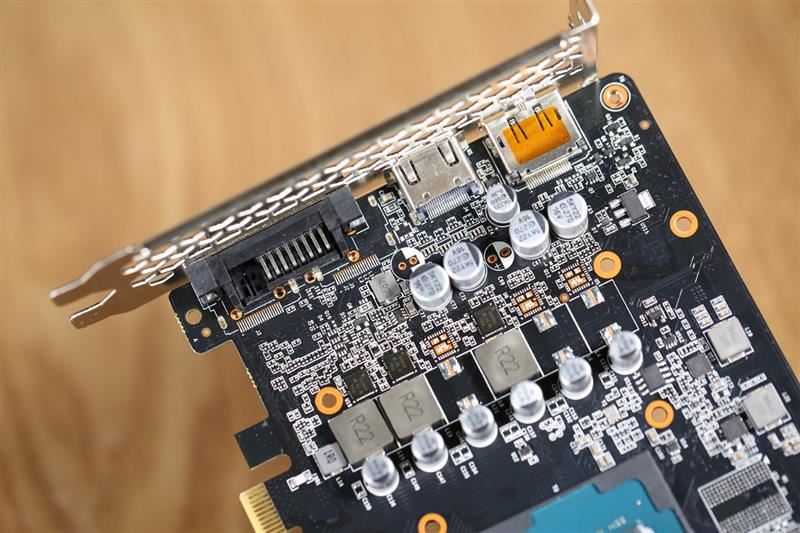

3相gpu供电电路特写。
tu116-300-a1核心，晶体管数量66亿，die面积为284mm2， gtx 1660终结者的预设boost频率达到了1785mhz，与公版完全一致

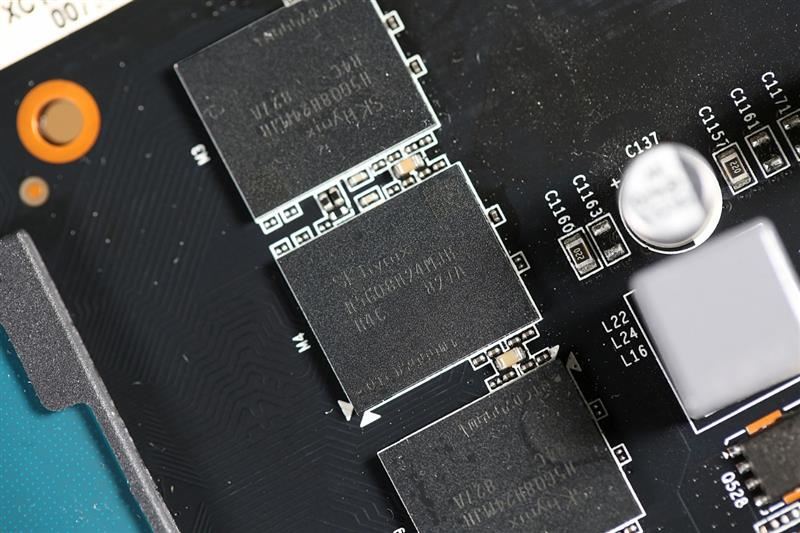

显存采用了来自海力士的gddr5颗粒、单颗容量1gb，一共6颗组成192bit 6gb，频率8ghz，显存带宽达到了192gb/s。
