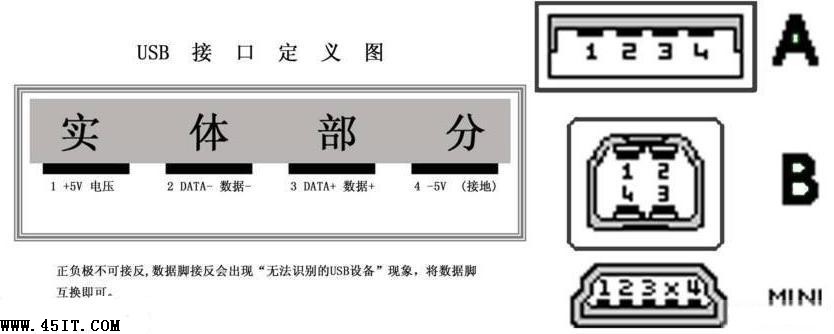

我要评论usb是一种常用的pc接口,他只有4根线，两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口，usb2.0的速度可以达到480mbps。可以满足各种工业和民用需要.usb接口的输出电压和电流是： +5v 500ma 实际上有误差，最大不能超过+/-0.2v 也就是4.8-5.2v 。usb接口的4根线一般是下面这样分配的，需要注意的是千万不要把正负极弄反了，否则会烧掉usb设备或者电脑的南桥芯片。
一般的排列方式是：红白绿黑从左到右
黑线：地线gnd
红线：电源vcc
绿线：usb数据线data+
白线：usb数据线data-
type a：一般用于pc
type b：一般用于usb设备
mini-usb：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等
现在主机均带有usb接口，因此usb光储应用极其方便，作为外置式光储设备的接口，应用相当灵活，而且不必再为接口增加额外的设备，减少投入。

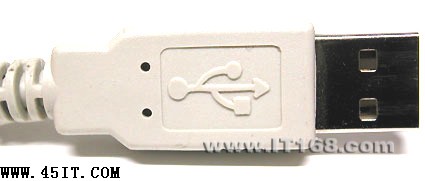

各种接口都用同样的usb标志

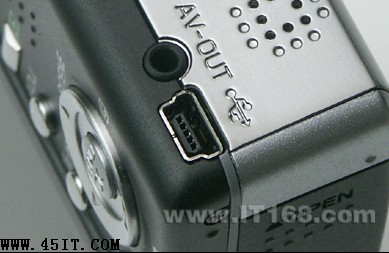

数码相机上的mini-usb接口

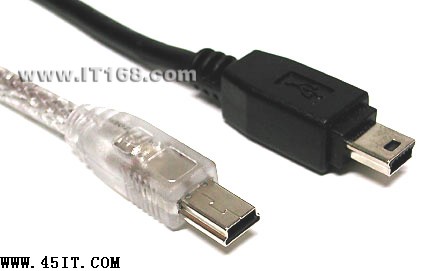

带mini-usb接口的usb线
移动硬盘盒上的usb type b接口

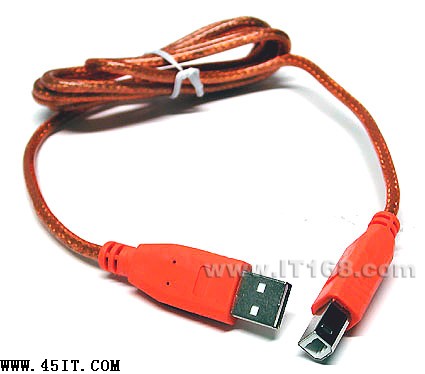

左边接头为type a（连接pc），右为type b（连接设备）

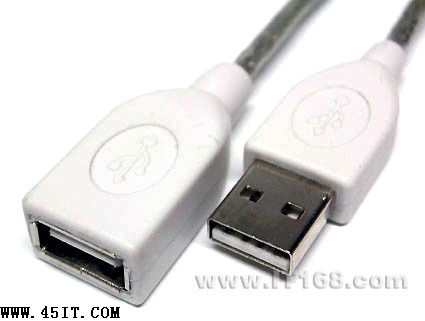

usb的type a接口
在usb鼠标电路板上常可以看到gvcd的接口，其定义如下：
g --- gnd 电源地线 ,一般是黑色的
v --- vcc 电源正极 ,一般是红色的 。电源正极和地线之间一般接有一个滤波电容
c --- clock 时钟 , 白色
d --- data 数据，绿色或蓝色。c\d 如果接上了不管用可以颠倒过来试试
