iPad Air 3内部做工怎么样 iPad Air 3拆解全过程评测

2019年04月05日 平板电脑 我要评论
iPad Air 3内部做工怎么样 iPad Air 3拆解全过程评测3月中旬,苹果悄然发布了新款iPad Air、iPad mini,但都没有使用序列标注型号,可以分别理解为iPad Air 3、iPad mini 5。那么iPad Air 3内部做工怎么样?下面小编带来iPad Air 3拆解... 19-04-05

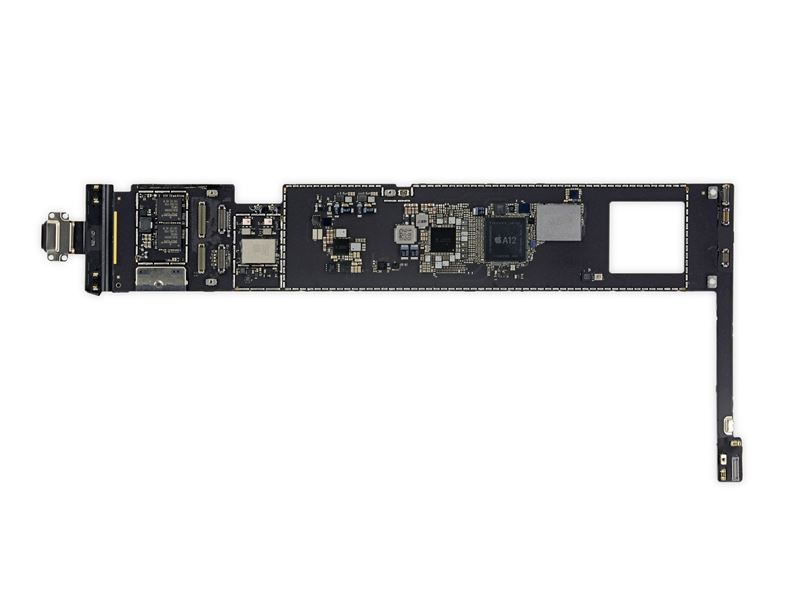

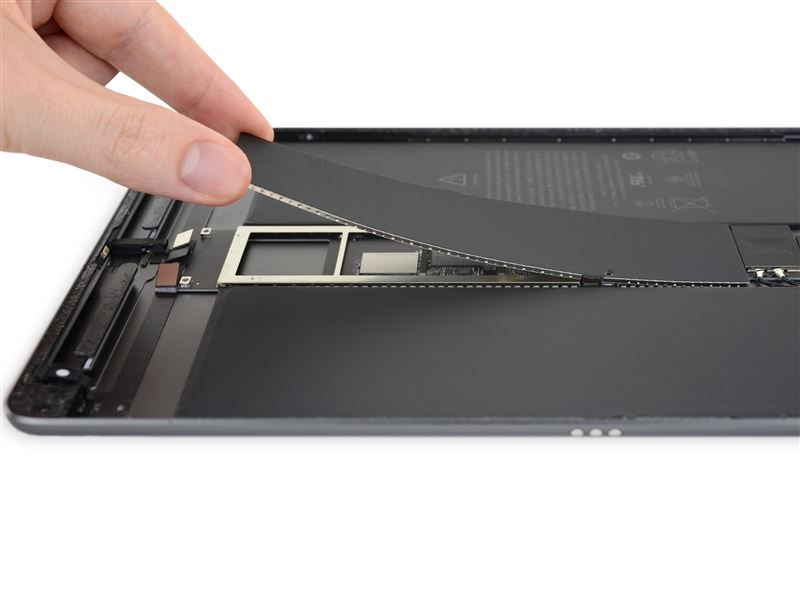

主板上覆盖着硕大的屏蔽罩,但很容易拆下来。

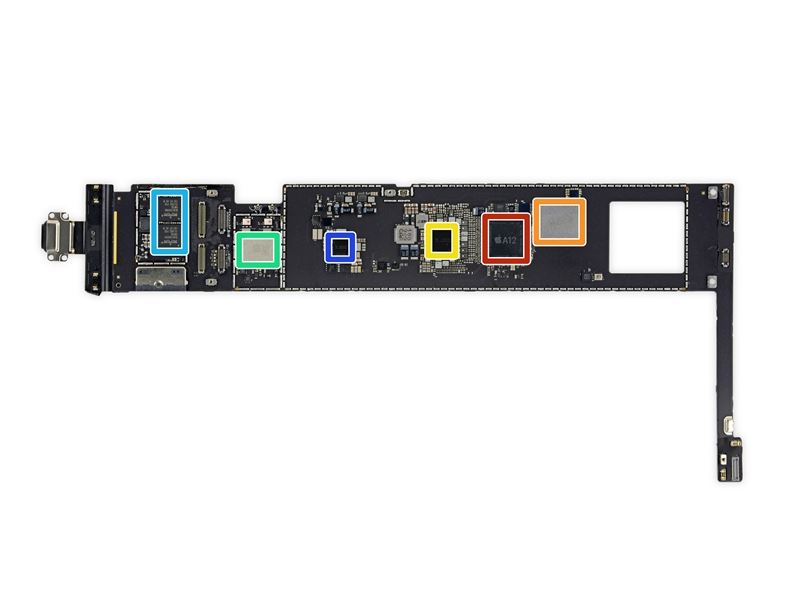

主板芯片从左到右分别是:

- 两颗博通bcm15900b0触屏控制器

- 苹果/usi 39s00551 wi-fi蓝牙无线模块(iphone xs里也有)

- 343s00264-a0 1909phhp(身份不详)、苹果343s00281-a0 1907phfj(可能是电源管理)

- 苹果apl1w81 a12处理器和sk海力士h9hknnndbmmuyr 3gb lpddr4x内存

- 东芝tsb3243v40755twna1 64gb闪存(另有256gb版本)

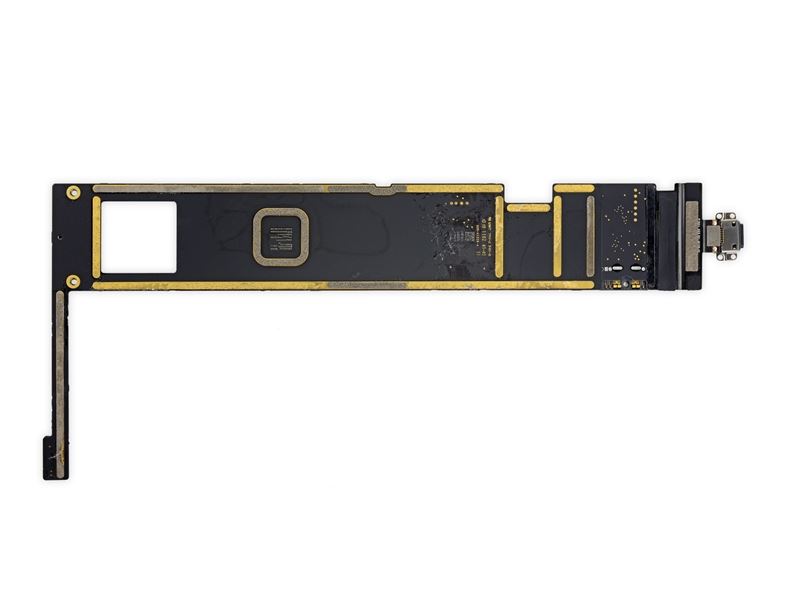

背面没有芯片。

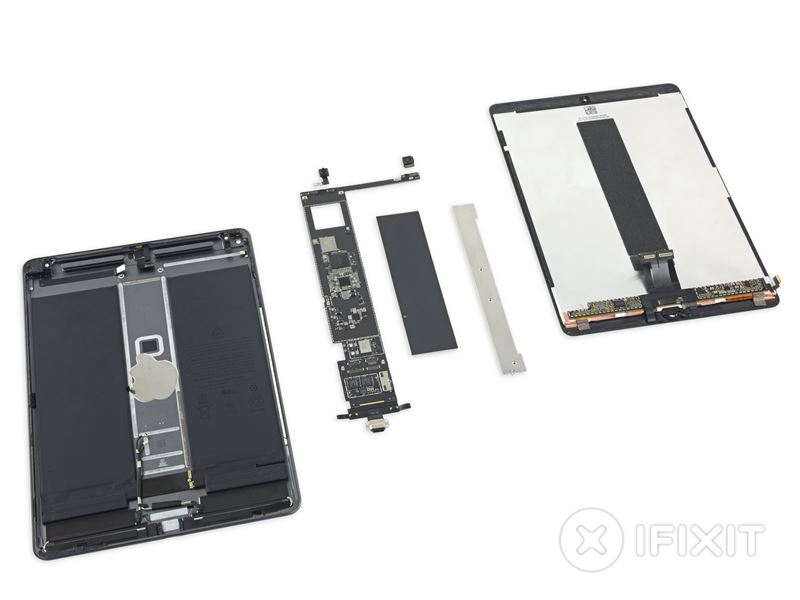

好了,拆解到此结束。是不是不过瘾?毕竟平板机集成度高,内部元件相对简单,并没有太多可玩的。

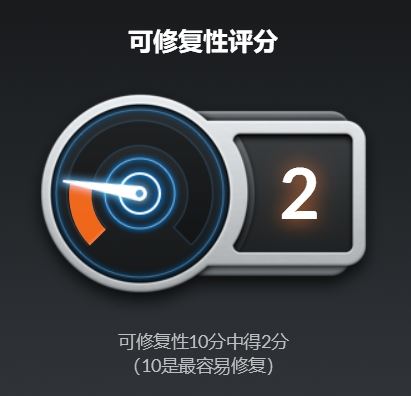

ifixit给出了2分的维修难度评价,意味着它很难拆解维修,但仍有一定的操作空间。

好处是只需一个螺丝刀就能搞定所有螺丝,大量元件都是模块化,可以独立替换,只有lightning接口焊接在主板上。

坏处是电池可以更换但很难,除非必要不建议动它,同时很多零件和排线都有胶水牢牢固定,不太好下手。
