我要评论主板需要接电源的部件主要有：主板供电、cpu风扇供电、硬盘供电、独立显卡供电、以及主板跳线等。下面分别详细介绍下。
首先主板供电目前主板多数是24pin接口，我们电源中也有24pin接口，对应插入即可，该接法有防呆设计，因此一般都不会插错，如下图：

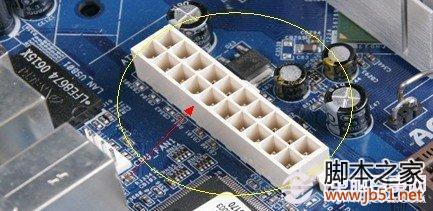

24pin主板供电插槽

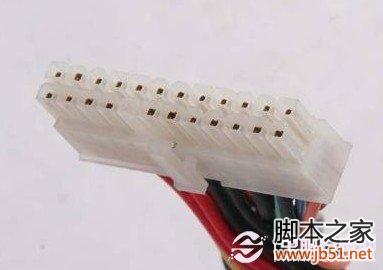

电源24pin接口 用于连接主板24pin插槽
连接的最终效果如下图：
主板供电电源线连接图
主板供电连接完成之后，接下来将安装好的cpu供电4pin接口连接到对应插槽位置即可，如下图：
主板上cpu供电4pin插槽
将电源中的4pin接口插入以上对应cpu供电插槽即可 再接下来就是硬盘供电了，硬盘供电也是4pin接口，电源接口如下图，只要对应接入硬盘接口即可：

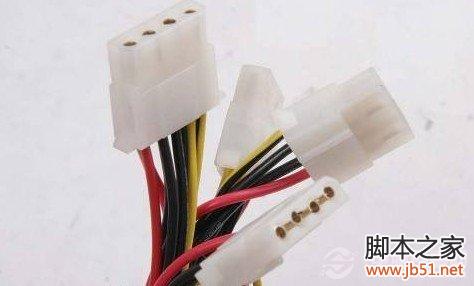

电源上硬盘供电接口
如果您电脑中还安装有独立显卡的话，一般比较好的独立显卡都需要电源单独供电，比较差的独立显卡则由插入的主板处主板供电。一般需要单独供电的显卡接口也为4pin。类似与cpu供电接口。
最后介绍下主板跳线，这也是很多新手朋友装机十分头疼的问题，主要是涉及到电源机箱开机按钮、重新启动按钮以及机箱电源指示等线的连接。接法对照如下图：
主板跳线接法示意图

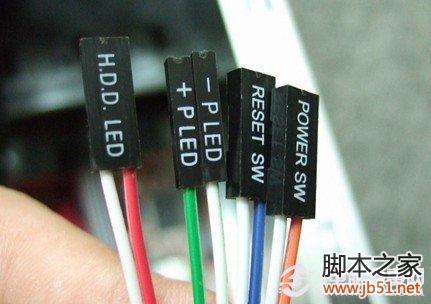

主板跳线接法对照
实际上可以乱接的接口主要都为主板连接机箱的接口，而且目前前置音频接口，usb接口以及1394接口都采用了非常标准的一体化模块设计，永远不会插错，唯一需要注意的仅仅剩下了前置面板的开关、重启以及开机、硬盘指示灯了。
再说的细一点儿，在主板与机箱接线中，其中开关以及重启是不分正负级的，只要插对位置就好。而两个灯却是不可以插错的，但是如果插错也不会引起什么事故。此时如果不放心，最好的办法就是开着机箱盖，在开机状态下自己尝试各种插法，不会引起各种事故，敬请放心。
关于主板电源接法就为大家介绍到这里www.jb51.net，其实很多都相当简答，如果说需要注意的地方也就是属于后面的主板跳线了，不过搞清楚各自对应的含有，那也就相当简单了，另外对于还有不懂的朋友大家可以去翻阅下说明书，都有相当详细的介绍。
