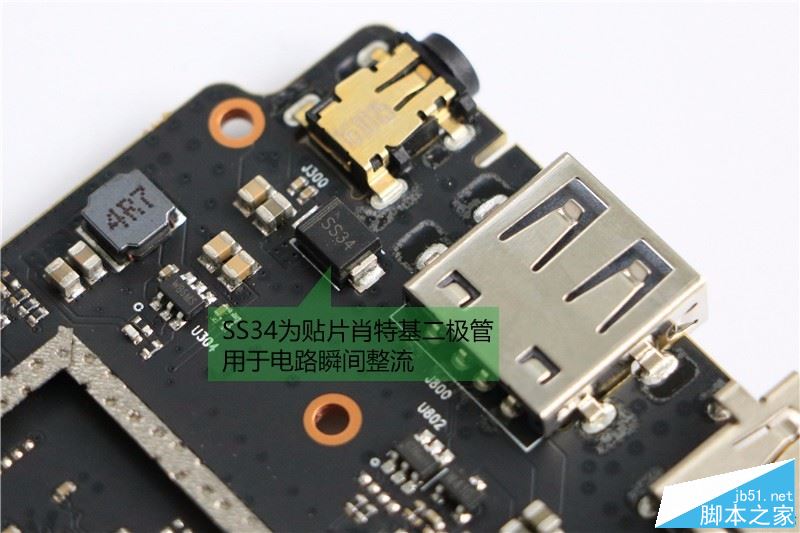

pcb上其他ic，电源接口附近的这个是贴片肖特基二极管，用于电路瞬间整流。

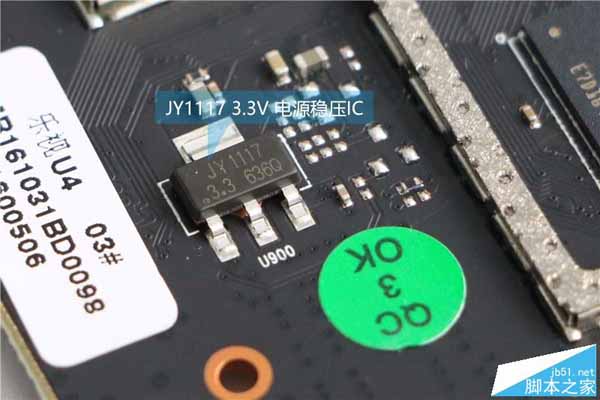

主控旁边的是一颗jy1117，3．3v 电源稳压ic。

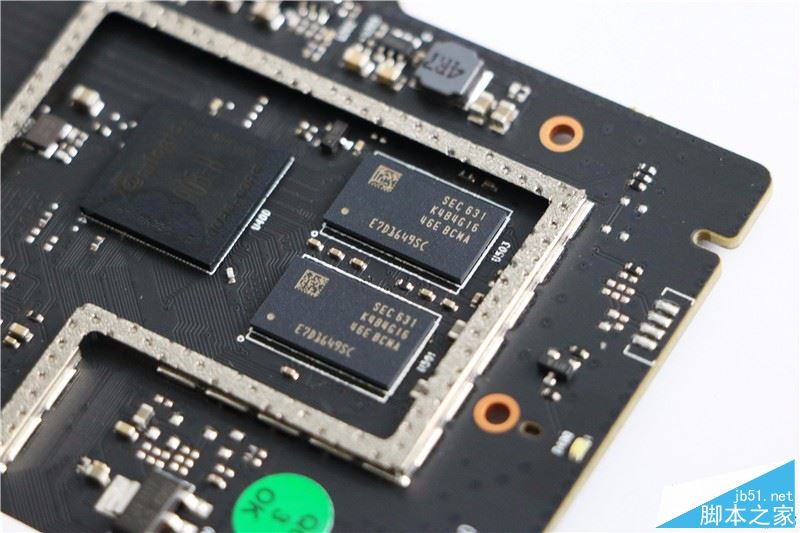

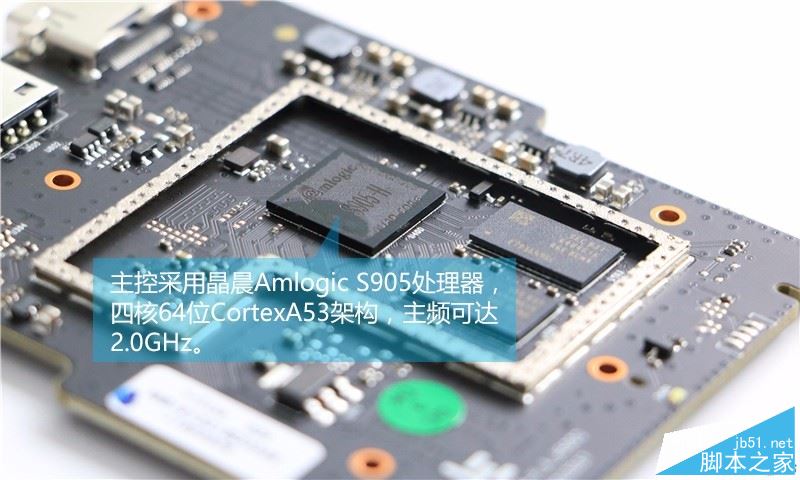

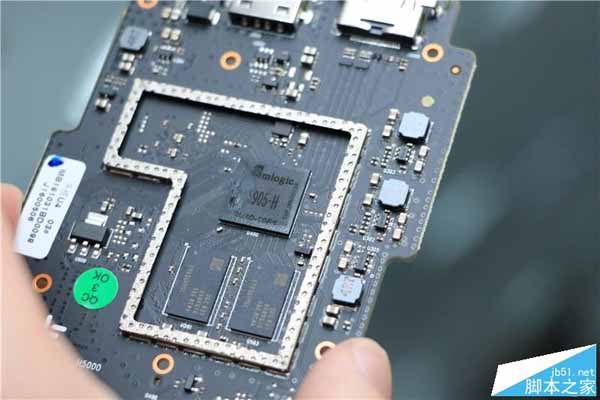

主控部分，乐视盒子u4采用的是来自于晶晨amlogic的s905 cpu，4核 64位cortex a53架构，主频可达2．0ghz；配合mali－450 5核gpu；旁边为两颗sec ram颗粒。

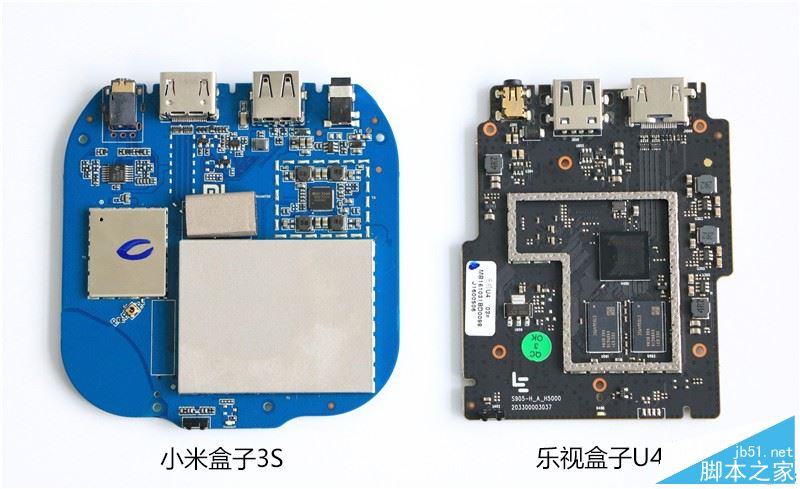

如果看过我先前的乐视、小米、天猫魔盒三者对比文章的小伙伴应该知道，乐视盒子u4与小米盒子3s在盒身大小方面保持着较高的相同度，小米盒子3s尺寸为101mm＊101mm＊19．5mm，乐视盒子u4尺寸为100mm＊100mm＊10．8mm。但是两者的内部pcb大小相差还是比较大的，这也是影响乐视盒子u4轻薄设计的一部分原因所在。
总结
事实上，我们在拆机之前，已经给乐视盒子u4预想了一定的设计方向，包括拆机之后，也大体与我想象的差不多。
乐视盒子u4 10．8mm机身厚度并非空穴来风，几乎零剩余的内部的空间利用，每一个结构设计都很有考量，高集成度的pcb，重新审视的配重以及接口配置。在实现基础功能安置的同时，做到了盒身最大化的轻薄。有些人可能会考虑到高集成度盒身预留空间少，热循坏释放缓慢，散热性能下降的问题。实际上，包括导热胶片、更大面积的配重等等，都在一定程度上缓和了这个问题的发生，虽然它的温控表现并能称得上是最佳，但是，依据我们的试用体验，它的表现还是在可接受范围。
如果轻薄结构将引领2017智能电视盒子设计方向，那么对于设计的考量还是很重要。除了温控性能问题，包括pcb的设计或稳固性都很关键。我在乐视盒子u4的测评文中也说过，乐视盒子u4的稳固性非常出色，在减小配重重量的同时，乐视通过底面大面积的软胶防滑脚垫铺设来增强固定强度，软胶材质无论在玻璃面还是在木质板上都有很强的粘性，甚至可以说相较于其他很多品类盒子表现更强。
最后对乐视盒子u4做个精简总结：
1、隐蔽式螺丝＋卡扣契合设计，完整度与结构强度更强。
2、100mm＊100mm＊10．8mm，仅10．8mm的机身厚度，极具视觉震撼力。
3、盒身用料、工艺扎实精细，质量上乘。
4、高集成度黑色pcb设计，主板上元件排布规整细腻，全贴片工艺 ，无手工焊接，质量更稳定；只不过并没有配备屏蔽罩。
5、出自三星大厂的存储组合，emmc5．0，相较往代传输速率提升不少。
6、晶晨 s905 64位a53架构处理器，2ghz频率，参数信息不强，但实际操控体验感不错。
7、双频双天线wifi设计，来自美商airgain的天线，穿透性强，覆盖范围及信号稳定性更高，可完美取代网络端口的缺失。
