大神爆改机械键盘 键线分离用上Type-C接口图文教程
大神爆改机械键盘 键线分离用上Type-C接口图文教程机械键盘的键线分离改造其实不是一个很复杂的问题，有点中学物理知识的小伙伴就能了解了，这是一个简单的电路问题。下面为大家带来大神爆改机械键盘，键线分离用上Type-C接口图文教程... 17-03-15
三、焊接和安装
将5pin线的线材穿过针脚孔，并折弯，方便固定，反正自己diy嘛，也么什么iso标准了，怎么容易操作怎么整呗。

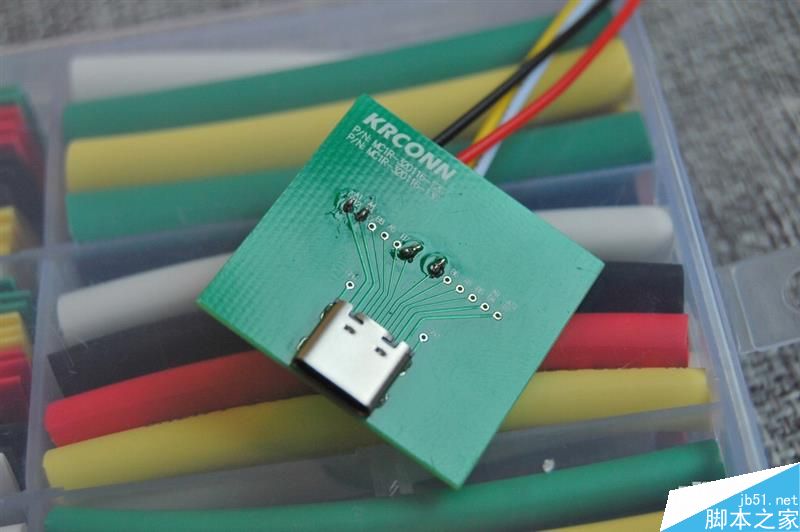

这是焊接好后的情况，因为线材末端折弯了，所以焊点一点儿也不漂亮，确认下跟周边的针脚孔没有短路就行。

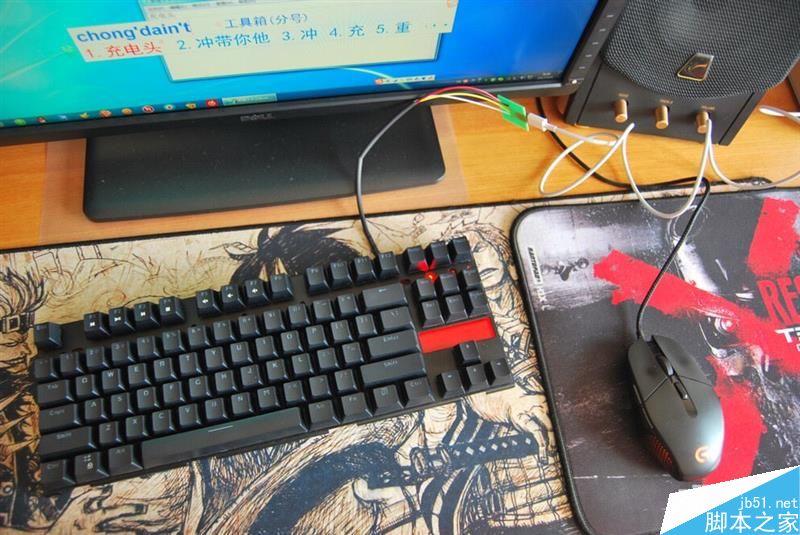

焊接好之后，赶紧上机测试下！

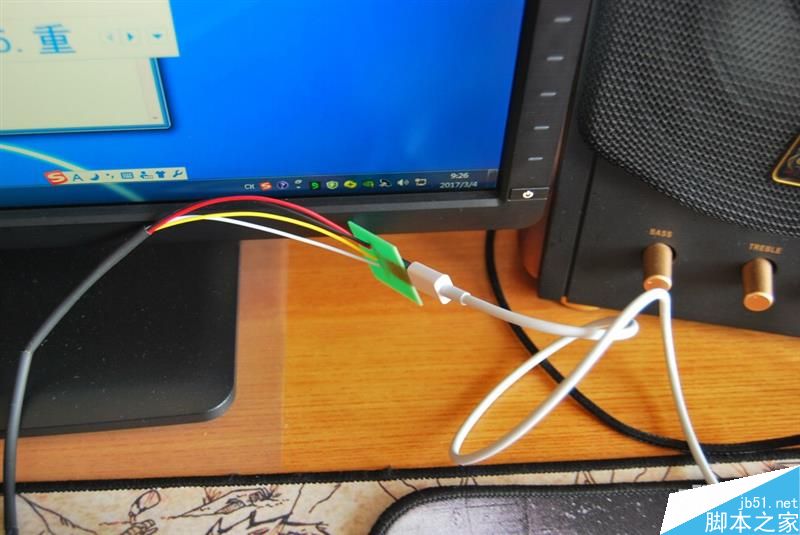

发现还是ok的，只是不支持type-c数据线的正反插，说白了，插拔的时候认面！不是两个面都可以。

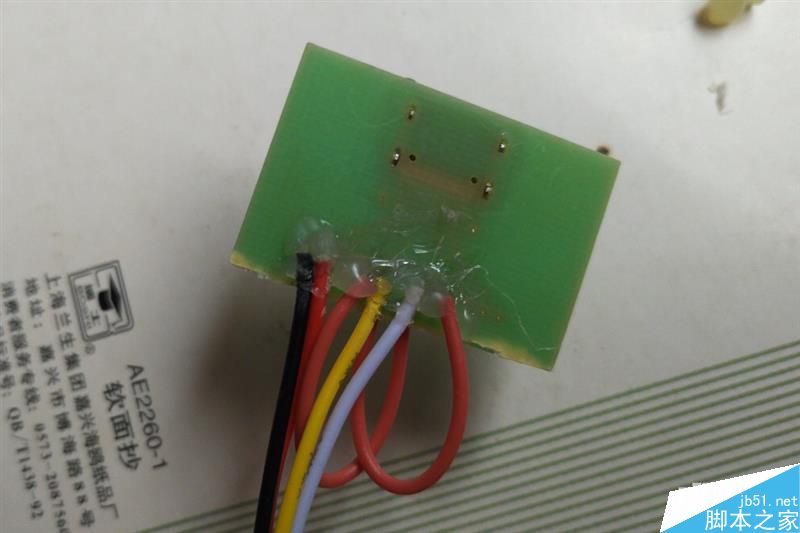

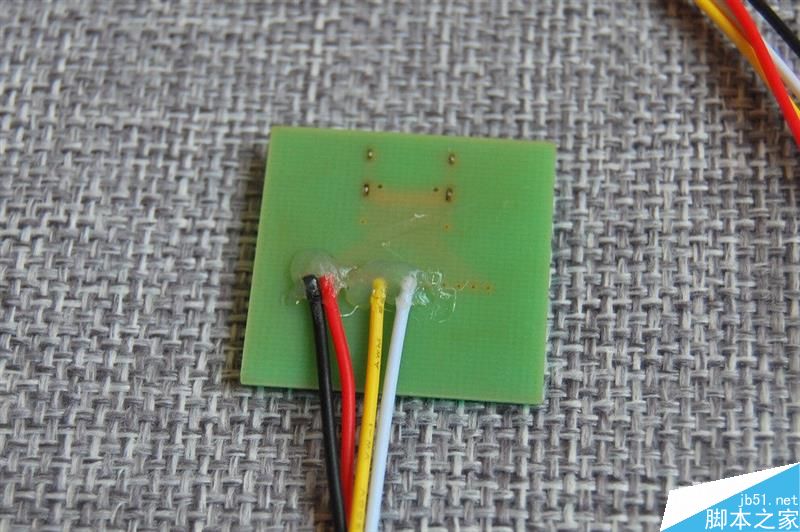

在pcb板背部用热熔胶对线材进行固定，防止线材松动对焊点造成松动和断裂。

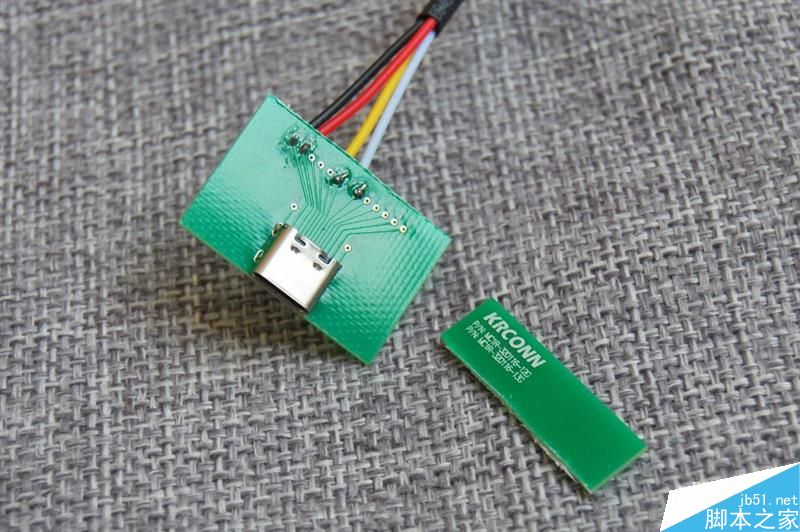

针对键盘背板的模具宽度，对pcb板进行裁切改造。
裁断后的pcb板能很好的卡在模具间隙中，用热熔胶进行固定。

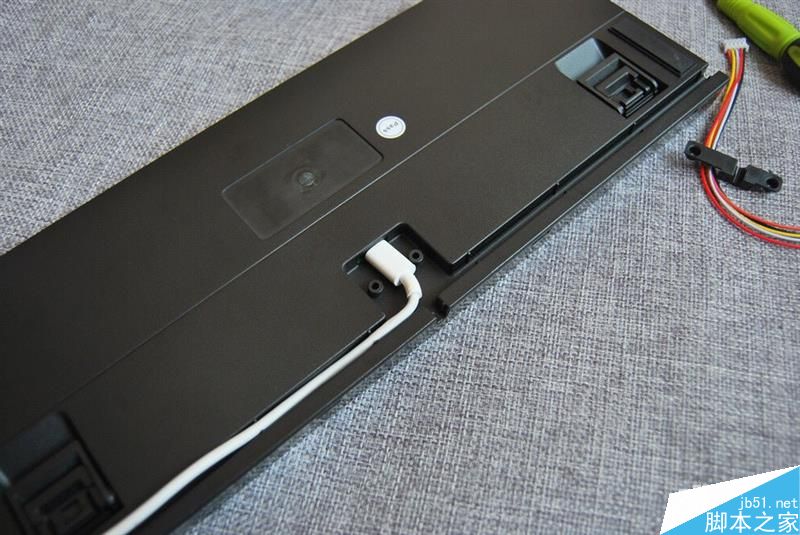

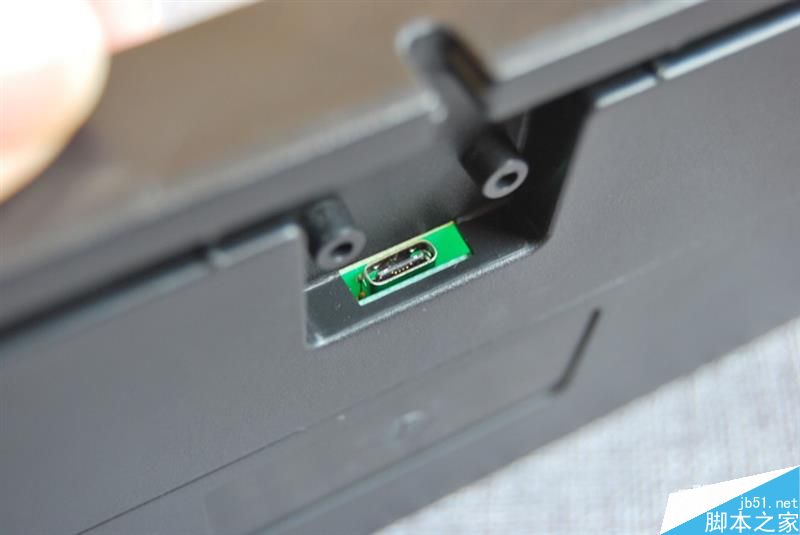

这是键线分离露出的type-c口，个人感觉还是非常的漂亮。
插入type-c线材后的情景，以后得找个机会买一条黑色的线材更适合些。
四、改造后的检测实验和猜想

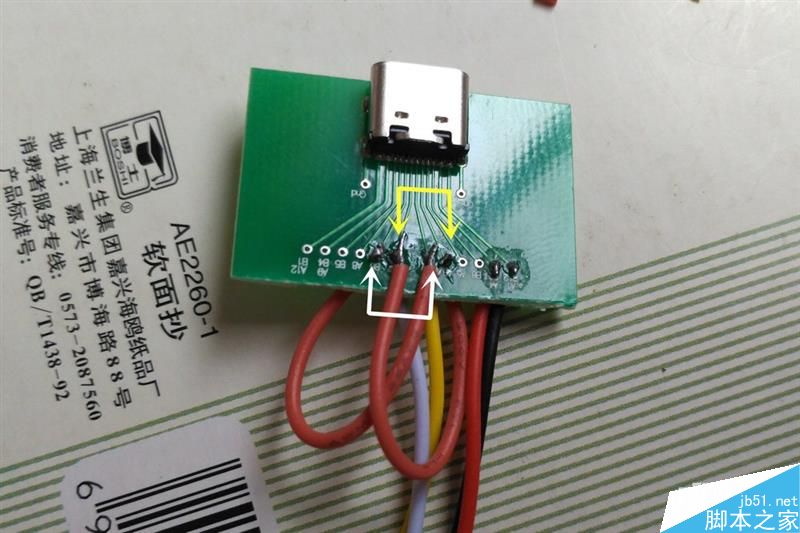

因为上述猜想和接口的盲插不支持，我抽空进行了第二次改造，就是根据线路图，将pcb板子上的a6和b6进行短接（d+），将a7和b7进行短接（d-）口。如下图。
焊接完成后，赶紧插上电脑进行测试，发现果然支持了type-c接口的正反盲插，两个方向都支持了！完美！

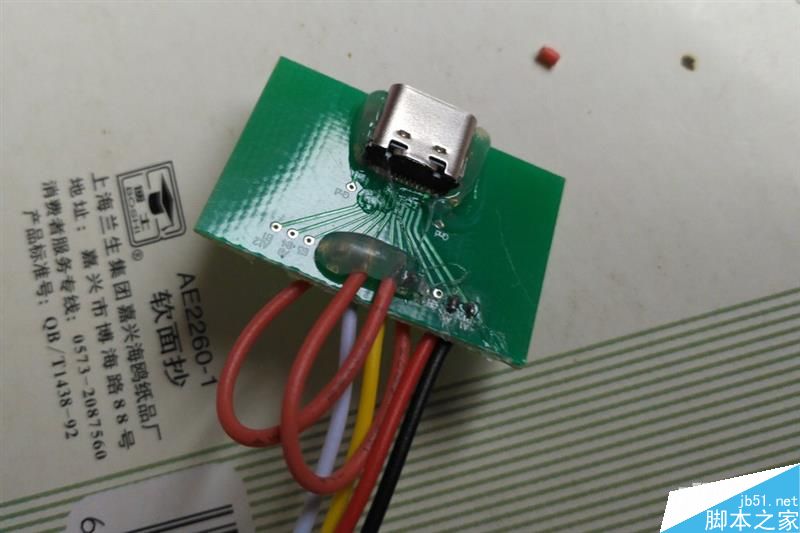

之后我再对接口进行了一些补足，用的依然是热熔胶，虽然外观看起来比较丑一些，但是效果是不错的。
五、总结
看来改type-c的键线分离还是可行的，只要接对了那4路线，就没问题，通过后续的二次改造也很好的解决了type-c接口最大的正反盲插支持问题，整个type-c接口的键线分离改造非常成功。
