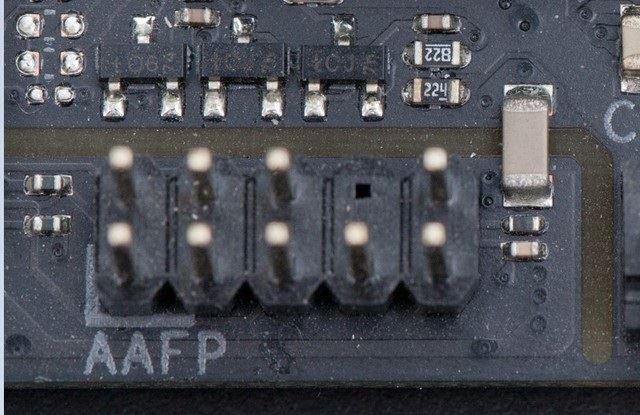

4、音频接针：aafp
音频接针是控制前置麦克风和音频口的重要地方，有明显的特征就是上４针下５针，有的主板还会命名为fp audio。
aafp
现在机箱音频的接口基本已经整合，不用再向开关接针一样进行复杂的跳线。

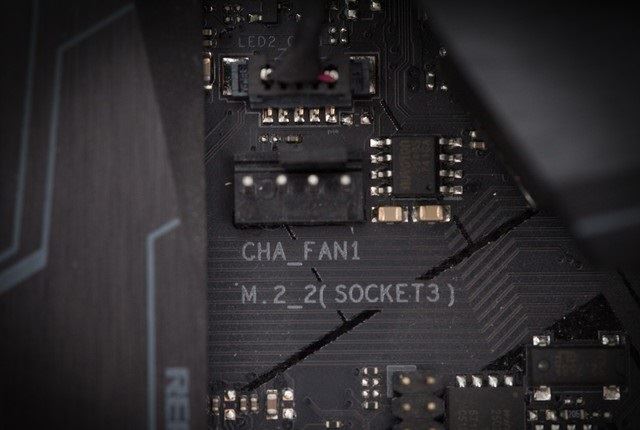

5、机箱风扇接针：找准cha_fan
机箱风扇接针
机箱风扇的接针是cha_fan，这个接针是控制机箱里风扇的接口，有一些主板会配备多个风扇接口，区别就是fan后面的1、2编号。要注意有的同学会把这个和cpu_fan搞混，所以插之前要仔细。还有一种是sys_fan的接针，这种接针是机箱自带风扇的接口。

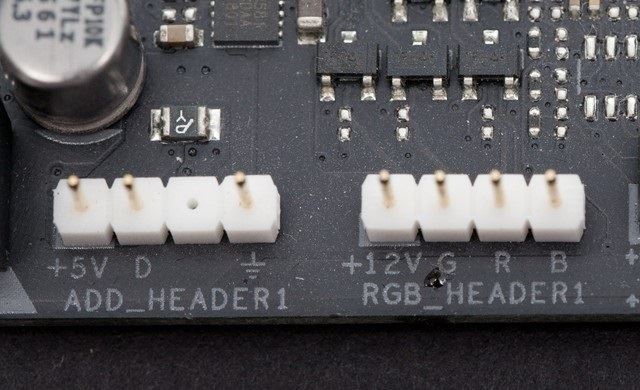

6、灯针：找准rgb
主板的灯效接口应该是最显眼的了，现在清一色都是白色的底座，每个接针上面都有电压的提示，大家根据自己风扇的规格进行选择，风扇过多可以使用集线器来进行连接。
灯针
rgb灯针有两种，图中也可以看到左边的为3针，而右边的为4针，3针带来的光效可以通过编程让不同的灯组显示不同的颜色变幻，不能正反双插。而4针带来的光效是让led灯都显示相同的光效，不支持正反双插，4针rgb灯针要注意正负极。（+12v上方带白框的底座为正极）
请注意：3针的接口为5v的供电，而4针的接口为12v供电，两者并不通用，强行插入使用可能会对主板或者灯造成烧毁，慎重！

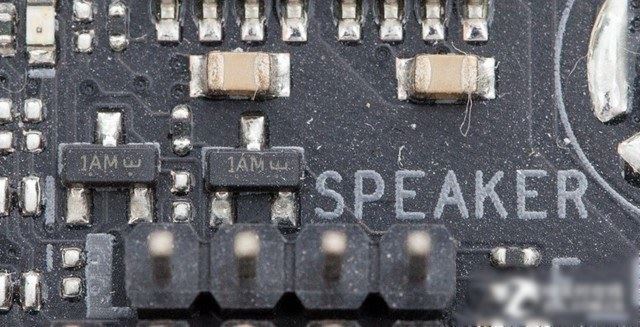

7、报警针：找准speaker
最后就是主板的报警针了，名为speaker，采用４针设计，插上之后主板出现问题就会出现声音的提示，不插也不影响使用。
speaker
以上就是组装电脑，主板跳线时会遇到的最常见的接针小技巧。最后要说明一点的是，除了网上的教程主板的说明书也会详细的记录自家主板的接针信息，大家购买时千万要注意一下，有些主板厂商也会根据自家能力而拓展自己的接针数量和功能，建议新手朋友，不妨去看下主板说明书。
