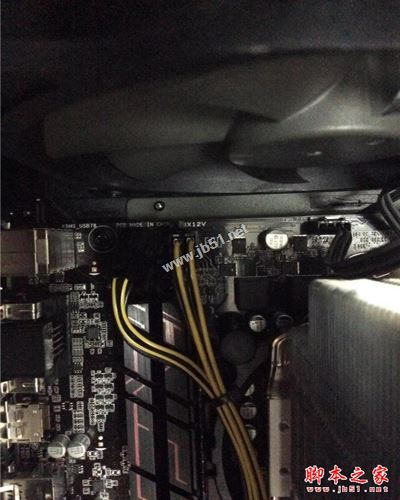

21.第二十二步，连接cpu电源，在电源线上可以看到”cpu“这样的标识，一般有两条，我这款是4针电源插口，在主板cpu附近可以找到相应的cpu电源插口，如下图所示，显示为”epu“12v的槽位即cpu电源插口，对准插入即可。

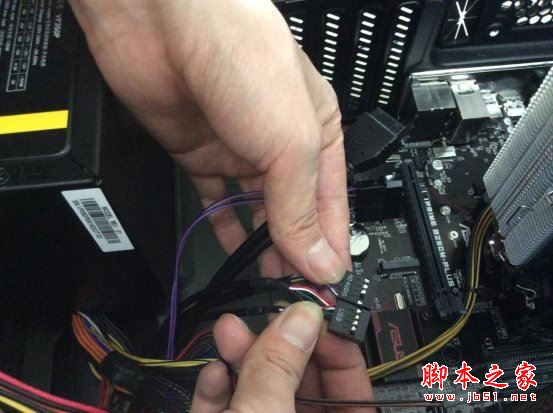

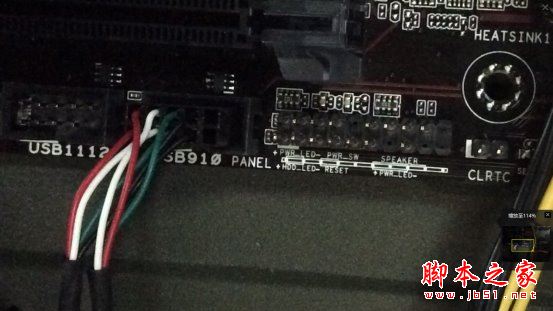

22.连接usb2.0接口，找到主板最下方的usb标识，直接按压下去即可（要注意对准针脚）。

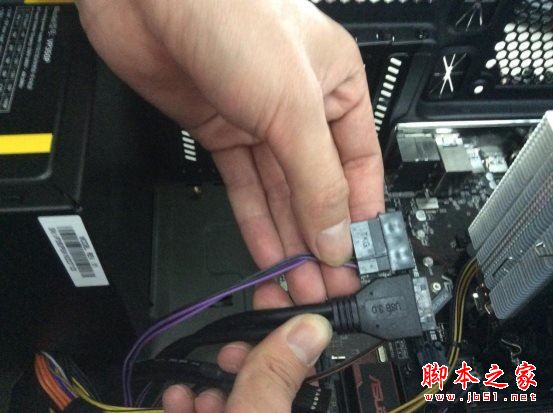

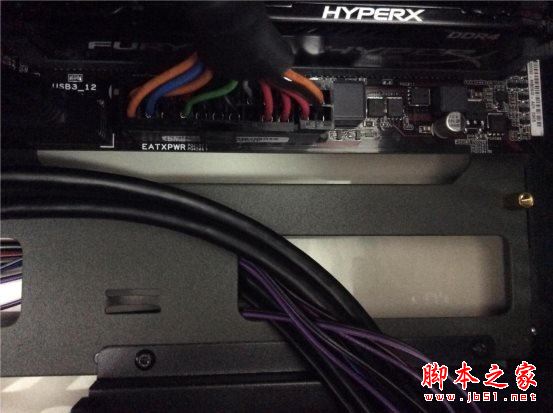

23.连接usb3.0接口，找到主板电源旁的usb3.0接口标识处，直接按压下去即可（要注意对准针脚），效果如下图左侧。

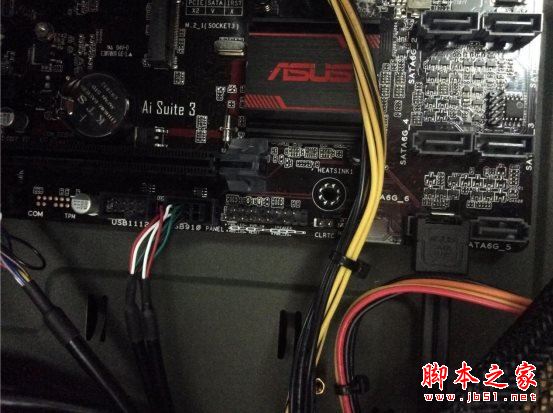

24.接下来要连接的是位于主板最下方的密集电源线插口区，连接的时候同样要注意针脚，注意”+“、”-“和方向，接口如下图所示。
25.分别将pwr_sw、power_led+、power_led-、hdd_led等按压在相应的针孔上，注意针脚和方向。

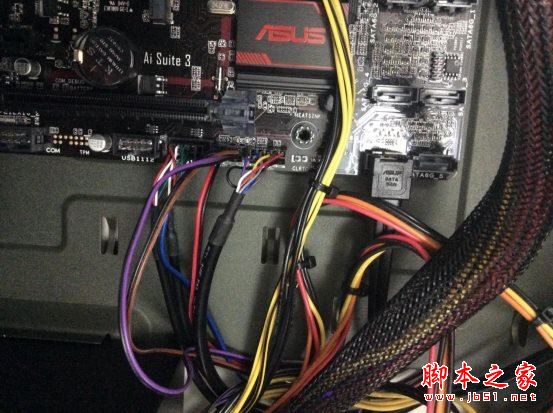

26.密集部分线缆连接完成效果如下图所示。至此，基本完成了机箱所有硬件部分的安装。

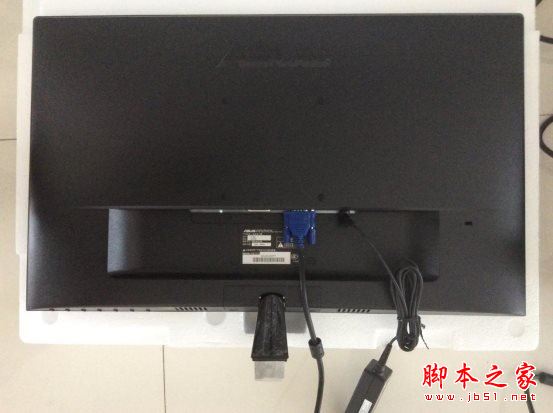

27.完成机箱的安装后，把新购买的显示器的电源线和vga接口线（视频线）连接到显示器上，如下图所示。

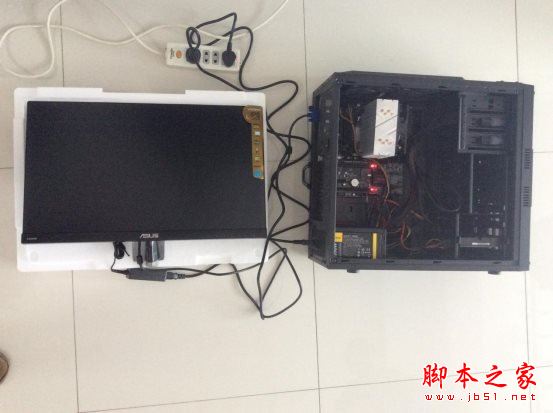

28.用视频线分别将机箱与显示器连接起来，然后给显示器和机箱通电。我们看到机箱的显卡槽位灯亮了（照片不明显）。
