我要评论 3、高压滤波电容

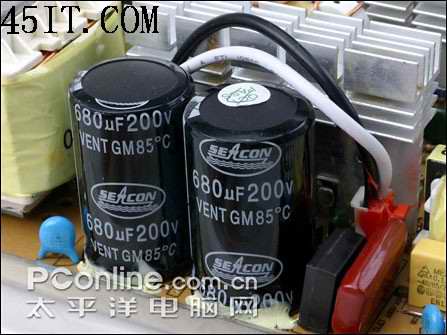

高压滤波电容
接着主要是将高压交流电转化为高压直接电，由全桥电路整流和大容量的滤波电容滤波来完成，对电流电压间的相位差进行补偿。许多朋友喜欢用这里所用电容容量的大小来判断电源的功率和用料档次。
4、功率转换电路

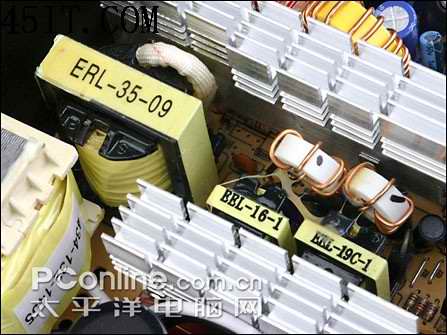

高频开关变压器、驱动变压器和辅助变压器
把过滤后的高频率的脉动直流电转化为低压高频直流电，这一步由半桥式功率转换电路来完成。半桥式功率转换电路一般由3部分组成，图中最大的一个是开关变压器，又称高频开关变压器，旁边被散热片遮盖的是驱动变压器和辅助变压器（待机变压器），负责将pwm集成电路输出的控制信号进行放大以驱动开关管进行工作，同时还可以将开关管工作的高压区和集成电路工作的低压区进行物理隔离。
5、低压滤波电路

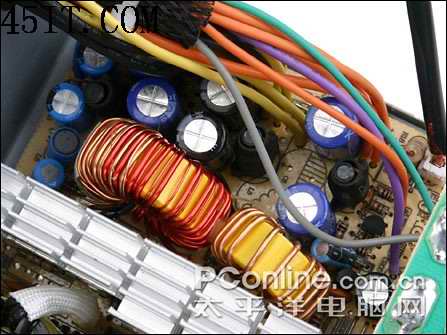

低压滤波电路
这部分电路的作用主要是将 5v和 12v直流电中的纹波过滤掉，输出纯净的直流电信号。低压滤波电路采用了容量更高的滤波电容，通常为2200微法，这部分直接影响输出电流的纯度。
6、主控制芯片

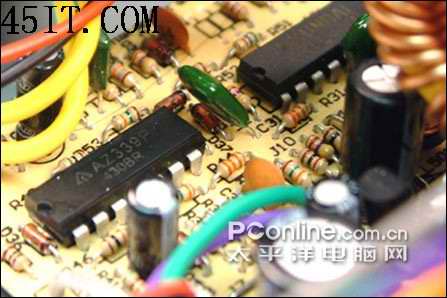

主控芯片
还有不可忽略的是电源上所使用主控制芯片，主要用来控制开关管的导通和截止，从而调节输出电压的高低。控制芯片同时还负责电压过载和电流短路保护，避免因电源固障时导致与其连接的电脑设备毁坏。虽然这些控制芯片在电源里面不象其他组成部分那么明显，但是它们却有着作为“大脑”发挥着重要的功能。
总的来说，虽然在购买电源之前我们基本上是无法观看到电源内部结构的，但是了解一下内部工作原理对选购电源肯定还是有帮助的。
