我要评论iphone13上市了，届时我们就能看到那款最强的手机芯片——a15了，相信对于这款芯片还有很多朋友都比较好奇，下面就让我们一起来看看这款芯片的工艺制程等相关消息吧
一、a15是几纳米
a15 bionic确定的是会采用台积电的增强版5nm，n5p工艺来进行生产。 并且根据相关新闻报道，a15 bionic 依然还是延续2+4的cpu设计，然后gpu规模增加25%到5核心。

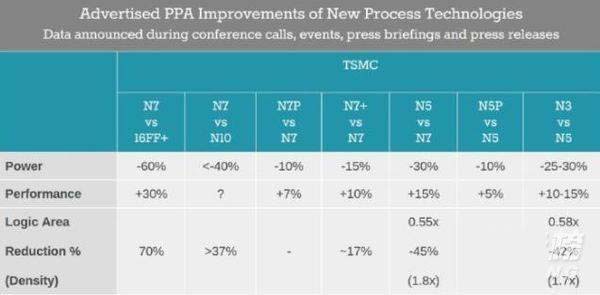

二、工艺制程
然而据外媒最新报道称，随着iphone 13的发布，6核cpu将被继续保留。然而，最大的区别是，a15 bionic将在台积电的n5p节点上制造。
虽然a14 bionic也是在台积电的5nm架构上量产的，但即将到来的节点预计是一个增强版，可能会带来性能和功率效率的轻微改善。
三、架构配置
a15 bionic的cpu配置可能包括两个性能核心，搭配是四个高能效的核心，就像去年一样。考虑到该芯片组最终会出现在哪个产品中，苹果可能会以电池续航为目标，但该soc依然有望获得比竞争对手更高的单核和多核性能数据，骁龙895的性能最近被泄露，尽管它被a14 bionic击败，但它的成绩已经非常接近。
四、总结
其实这次a15的提升的重点应该还是提升能效，在高通5纳米工艺制程的x60 5g基带芯片的配合下，能耗上有望大幅降低。至于在芯片上的努力，其实和最终的性能表现真的没多大关系。
