在ug nx6.0或以前的版本中，草图模块里面没有多边形曲线的创建命令，很多学生在绘制多边形的时候不知道怎么处理。这里介绍一下在草图中使用轮廓线怎样来绘制多边形。

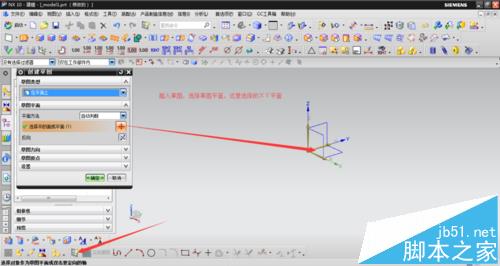

1、点击插入草图或者进入任务中的草图，也可以使用快捷键进入，然后选择你要进入绘制的平面。

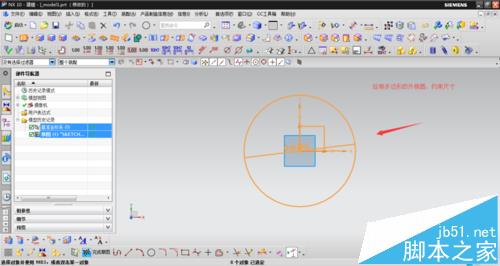

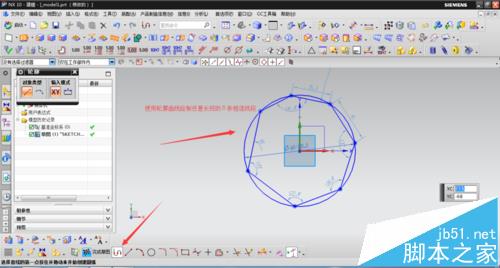

2、首先绘制一个多边形的外接圆，约束好尺寸，再用轮廓线命令绘制一个多边形，保证直线的端点在圆上，为了方便捕捉点，最好关掉捕捉圆心和象限点，防止过约束。

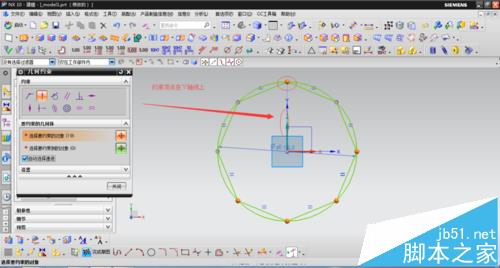

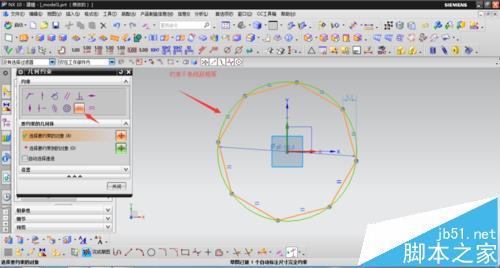

3、我这里绘制了８条边，点击约束，选中８条边线，约束为相等，如图所示。然后约束一个顶点在纵向轴线上，如果前面捕捉没有问题，草图就已经完全约束了。

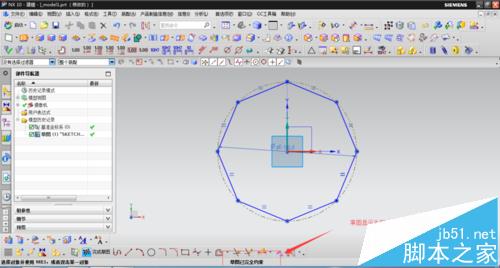

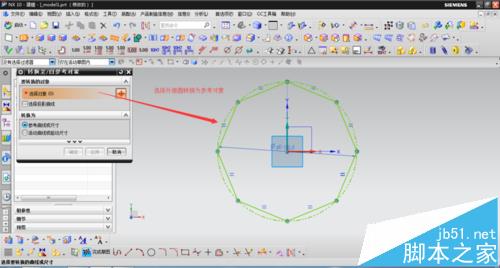

4、接着转换至参考对象，选择多边形的外接圆转换成参考线，如图所示。最后完成草图多边形的绘制。
注意事项：
注意轮廓连续绘制，如果中间中断，绘制时应捕捉到前一线段的端点，也就是说两条相邻线要共端点。
