我要评论上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的pled是3pin线的插头，但是实际上上面只有两根线，这里就需要连接到3pin的pled插针上，如上图的虚线部分，就是专门连接3pin的pled插头的。
下面我们来找一下这个的规律。首先，speaker的规律最为明显，4pin在一起，除了插speaker其他什么都插不了。所以以后看到这种插针的时候，我们首先确定speaker的位置。然后，如果有3pin在一起的，必然是接电源指示灯，因为只有电源指示灯可能会出现3pin；第三，power开关90%都是独立在中间的两个pin，当然也可以自己用导体短接一下这两个pin，如果开机，则证明是插power的，旁边的reset也可以按照同样的方法试验。剩下的当然是插硬盘灯了，注意电源指示灯和硬盘工作状态指示灯都是要分正负极的，实际上插反了也没什么，只是会不亮，不会对主板造成损坏。
当然还有一种情况就是主板或者硬盘存在问题，一般这种情况是比较严重的问题了，另作检测和处理。
下面简单举例说明一下主板前面板的连线问题：
前置音频连接方法
由于前置音频是近两年才开始流行起来的，别说是用户了，就连很多装机的技术员都不太会连接前置音频的线，甚至还有不少js直接说出了接了前置后面就不出声了这样的笑话。那么前置音频到底是不是那么难接呢，我们一起来看一看。

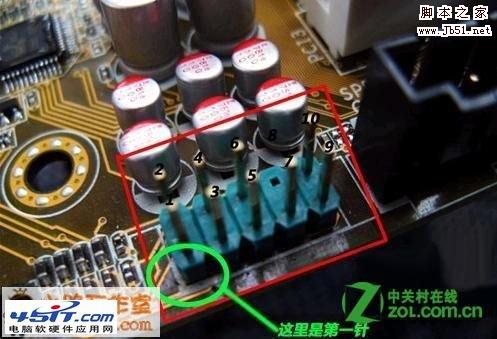

从目前市场上售卖的主板来看，前置音频插针的排序已经成了一种固定的标准（如上图）。从图上可以看出，前置音频的插针一共有9颗，但一共占据了10根插针的位置，第8针是留空的。

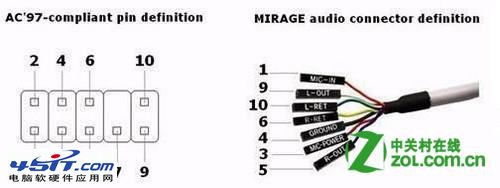

上图是比较典型的前置音频的连线，前置音频实际上一共只需要连接7根线，也就是上图中的7根线。在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。下面我们来看一下主板上每颗针的定义：
1——micin/mic（麦克风输入）
2——gnd（接地）
3——micpower/micvcc/micbias（麦克风电压）
4——nopin
5——lineoutfr（右声道前置音频输出）
6——lineoutrr（右声道后置音频输出）
7——nopin
8——nopin
9——lineoutfl（左声道前置音频输出）
10——lineoutrl（做声道后置音频输出）
在连接前置音频的时候，只需要按照上面的定义，连接好相应的线就可以了。实际上，第5pin和第6pin、第9pin和第10pin在部分机箱上是由一根线接出来的，也可以达到同样的效果。
