二、内部拆解

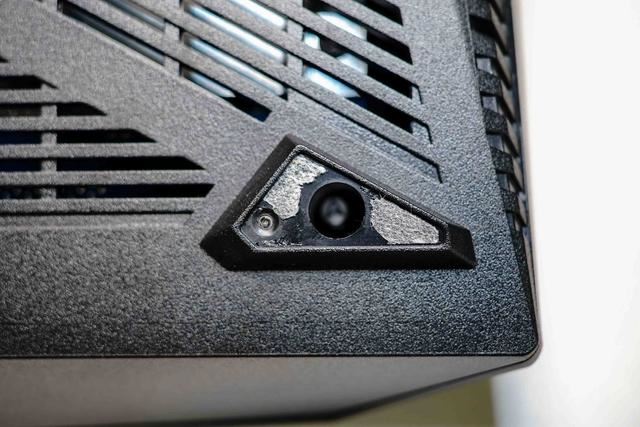

华硕rt-be88u的拆解流程其实不麻烦，一共有四颗固定螺丝，分别在壁挂孔位和增高垫下藏着，有颗螺丝有易碎贴，自己拆解会导致过保，并且非常难拆，千万别私自乱动。

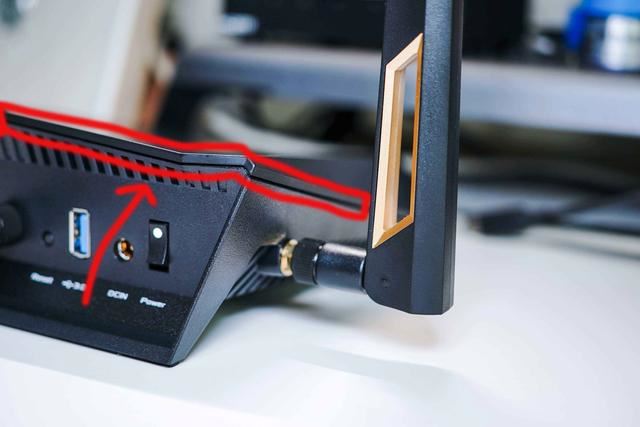

拆掉螺丝之后的拆解非常麻烦，得顺着下图开一圈，模具精度高基本没缝隙，外壳是由反卡结构固定且藏得比较深，常规翘片很难开口，得上稍长的撬刀才能搞定。
开盖后的华硕rt-be88u内部结构图如下所示，堆料基本上达到了夸张的程度，满满的各种覆盖件，硬件防护可以说是拉满了。

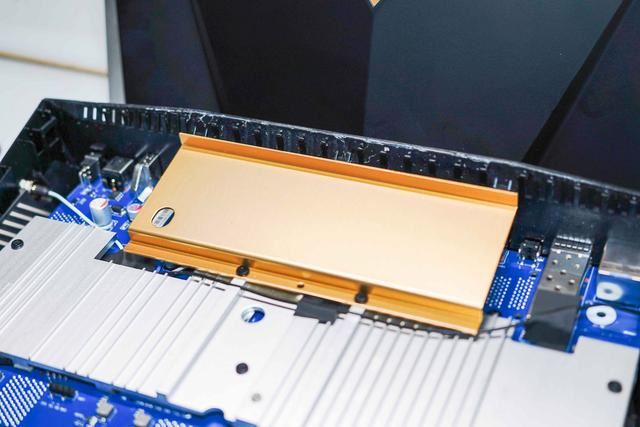

通过拆解可以看到，网口的散热件做了一个上斜的设计，符合热上冷下的空气流动原理，位置也正好对应上盖的镂空散热栅，是非常不错的实用设计。

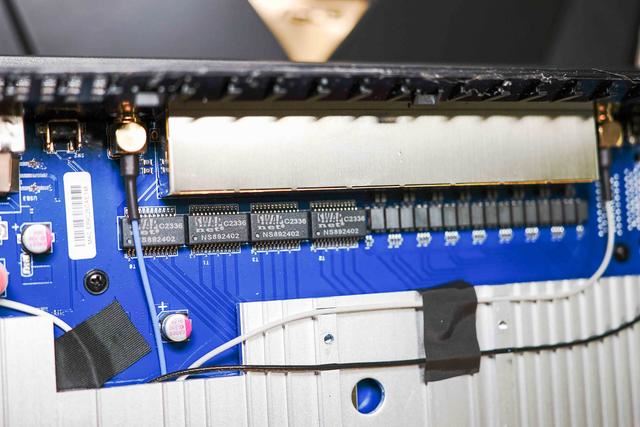

网络交换芯片使用的则是目前比较高端的ns892402，可以保证多网口并发传输的稳定性。
掀开主要芯片区的挡板就能看到，华硕rt-be88u在防护和散热这两方面的设计非常细。

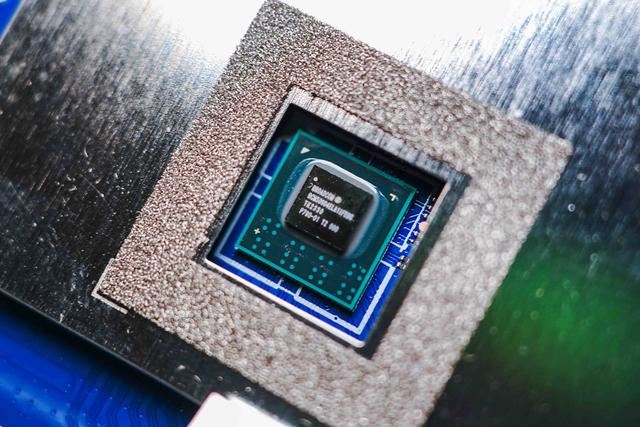

bcm4916这块cpu参数就不多介绍了，上面写过，不仅定做了屏蔽罩，同时还专门放置了高贴合度的散热垫

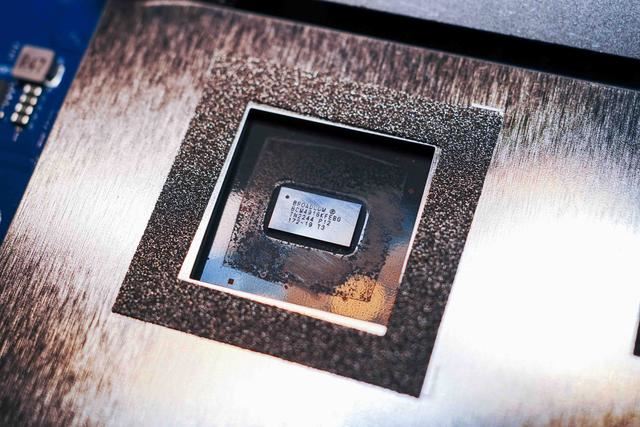

bcm50904这块交换模块目前没查到详细资料，应该是华硕的定制款。

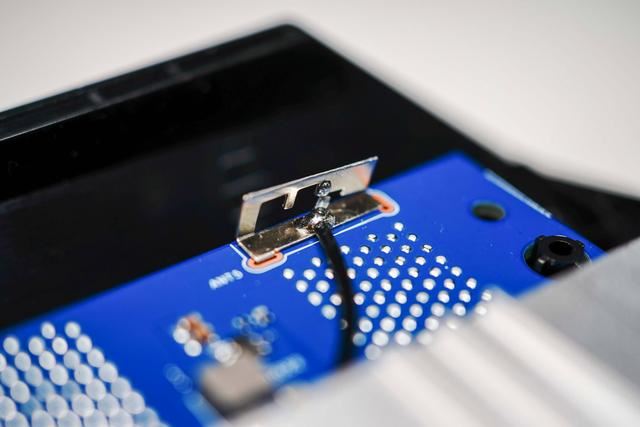

华硕rt-be88u的天线并没有使用拔插方案，而是直接焊接，拆解是有点麻烦，好处则是耐用性的提升，毕竟正常用户也不会没事拆着玩。

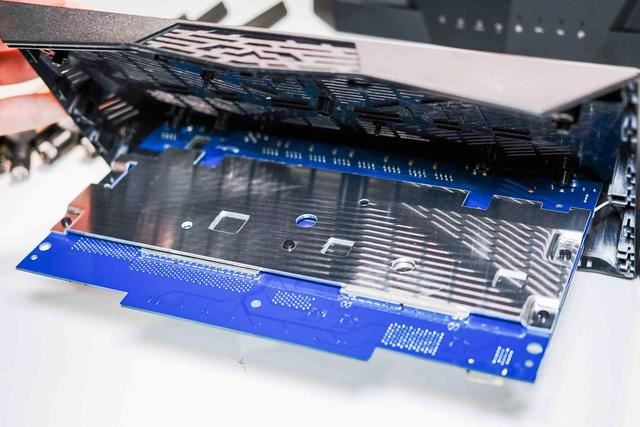

pcb背面同样设计了大块屏蔽罩，不仅可以提升运行稳定性，同时也可以起到一定的防尘作用。
接下来将华硕rt-be88u装回，开始进入系统解析环节。
系统功能
这段简单介绍一下华硕rt-be88u的系统/软件，具体实操看下一段。
