我要评论在cad软件操作中，为方便使用者利用快捷键代替鼠标。autocad内置了多个组合键功能，利用键盘组合键发出命令、完成绘图、修改、保存等操作，那么常用的cad快捷键有哪些呢？下面就一起来和小编看看吧。

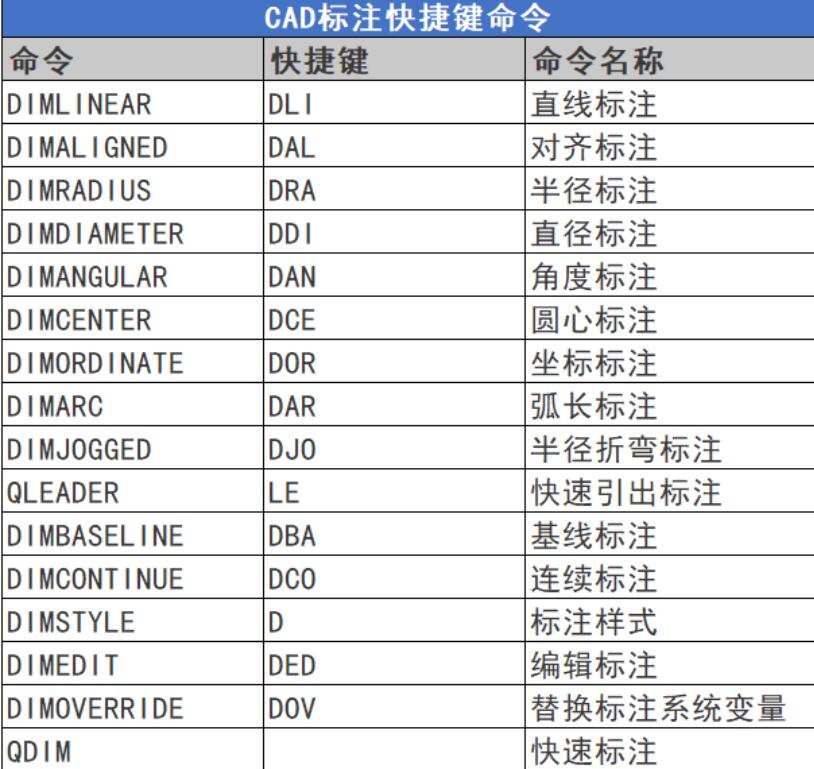

具体如下：
1、快速标注-qdim
cad快速标注快捷键命令为：qdim，主要用于从选定对象中快速创建一组标注。
2、线性标注-dli
cad线性标注命令为：dimlinear，快捷键：dli;主要用于创建线性标注。
3、对齐标注-dal
cad对齐标注命令为：dimaligned，快捷键：dal;主要用于创建对齐线性标注。
4、半径标注-dra
cad半径标注命令为：dimradius，快捷键：dra;主要用于创建圆或圆弧的半径标注。
5、直径标注-ddi
cad直径标注命令为：dimdiameter，快捷键：ddi;主要用于创建圆、圆弧的直径标注，可将直径线以任何角度放在圆或圆弧的内外。
6、角度标注-dan
cad角度标注命令为：dimangular，快捷键：dan;主要用于创建角度标注。
7、圆心标注-dce
cad圆心标注命令为：dimcenter，快捷键：dce;主要用于创建圆和圆弧的圆心标记或中心线。
8、坐标标注-dor
cad坐标标注命令为：dimordinate，快捷键：dor;主要用于创建坐标标注。
9、弧长标注-dar
cad弧长标注命令为：dimarc，快捷键：dar;主要用于创建弧长标注。
10、半径折弯标注-djo
cad半径折弯标注命令为：dimjogged，快捷键：djo;主要用于对半径较大的圆或圆弧创建折弯标注。如果圆或圆弧的圆心在当前布局中无法显示到实际位置，用户可以使用折弯标注，可以将替代圆心放到一个合适的位置。
11、快速引出标注-le
cad快速引出标注命令为：qleader，快捷键：le;主要用于创建引线和引线注释。
12、基线标注-dba
cad基线标注命令为：dimbaseline，快捷键：dba;主要用于连接上一个标注，以继续建立线性、角度或坐标标注。若先前未建立标注，则会出现提示请您选取线性、坐标或角度标注作为基准标注。程序将基准标注的第一条延伸线作为下一个标注的第一条延伸线。
13、连续标注-dco
cad连续标注命令为：dimcontinue，快捷键：dco;主要用于连续标注。程序会将上个标注的第二条尺寸界线作为创建连续标注的起点。
14、标注样式-d
cad标注样式命令为：dimstyle，快捷键：d;执行命令后将显示【标注样式管理器】对话框，主要用于创建和修改标注样式。
15、编辑标注-ded
cad编辑标注命令为：dimedit，快捷键：ded;主要用于编辑标注文字和延伸线。
16、替换标注系统变量-dov
cad替换标注系统变量命令为：dimoverride，快捷键：dov;主要用于控制对选定标注中所使用的系统变量的替代。
线性：
标注—dli（dimlinear）
工具栏：标注工具栏—线性；
菜单项：标注—线性；
命令输入：dimlinear；
功能说明：创建线性标注。
对齐标注—dal（dimaligned）
工具栏：标注工具栏—对齐标注；
菜单项：标注—对齐；
命令输入：dimaligned；
功能说明：创建对齐线性标注。
半径标注—dra（dimradius）
工具栏：标注工具栏—半径；
菜单项：标注—半径；
命令输入：dimradius；
功能说明：创建圆或圆弧的半径标注。
直径标注—ddi（dimdiameter）
工具栏：标注工具栏—直径；
菜单项：标注—直径；
命令输入：dimdiameter；
功能说明：测量圆、弧的直径，可将直径线以任何角度放在圆或弧的内外。
角度标注—dan（dimangular）
工具栏：标注工具栏—角度标注；
菜单项：标注—角度；
命令输入：dimangular；
功能说明：创建角度标注。
中心标注—dce（dimcenter）
工具栏：标注工具栏—圆心标记；
菜单项：标注—圆心标记；
命令输入：dimcenter；
功能说明：将记号置于圆、圆弧的中心，无标记文字。
点标注—dor（dimordinate）
工具栏：标注工具栏—坐标；
菜单项：标注—坐标；
命令输入：dimordinate；
功能说明：创建坐标点标注。
标注形位公差—tol（tolerance）
工具栏：标注—公差；
菜单：标注—公差；
命令输入：tolerance；
功能说明：显示“几何公差”对话框
快速引出标注—le（qleader）
工具栏：标注—快速引线；
命令输入：qleader；
功能说明：创建引线和引线注释。
基线标注—dba（dimbaseline）
工具栏：标注工具栏—基线；
菜单项：标注—基线；
命令输入：dimbaseline；
功能说明：连接上一个标注，以继续建立线型、角度或坐标的标注。若先前未建立标注，则会出现提示请您选取线型、坐标或角度标注作为基准标注。程序将基准标注的第一条延伸线作为下一个标注的第一条延伸线。
连续标注—dco（dimcontinue）
工具栏：标注工具栏—连续；
菜单项：标注—连续；
命令输入：dimcontinue；
功能说明：接续标注。程序会将上个标注第二条尺寸界线作为创建标注的起点。
标注样式—d（dimstyle）
工具栏：样式工具栏—标注样式；
菜单项：格式—标注样式；
命令输入：dimstyle；
功能说明：显示标注样式管理器。如果在命令行输入-dimstyle，将会显示命令行提示。
编辑标注—ded（dimedit）
工具栏：标注工具栏—编辑标注；
命令输入：dimedit；
功能说明：编辑标注的尺寸界线和文字。
替换标注系统变量—dov (dimoverride)
菜单项：标注—替代；
命令输入：dimoverrid；
功能说明：替换标注的样式设置。
