cad中怎么把计算出来的面积显示在图纸上？cad绘制的图纸，想要计算图形面积，并把面积显示在图纸上，下面我们就来看看详细的教程。

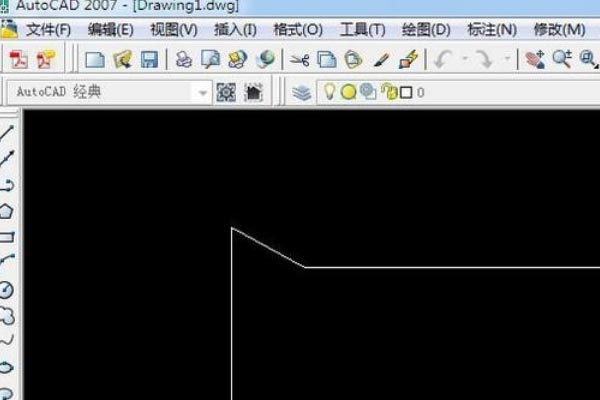

1、首先，我们打开cad，并任意画一个不规则的图形，如图所示（图形一定要是闭合的）。

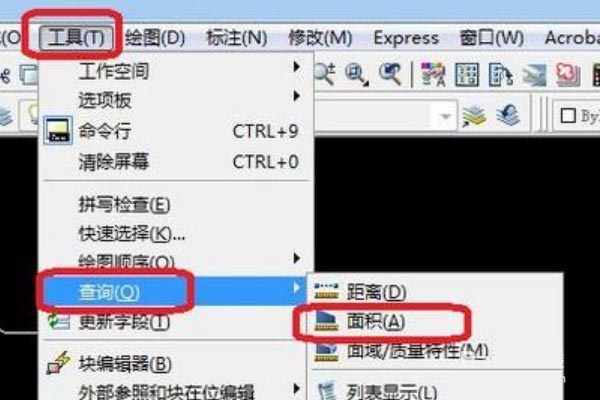

2、如图所示，依次点击“工具”，“查询”，“面积”。

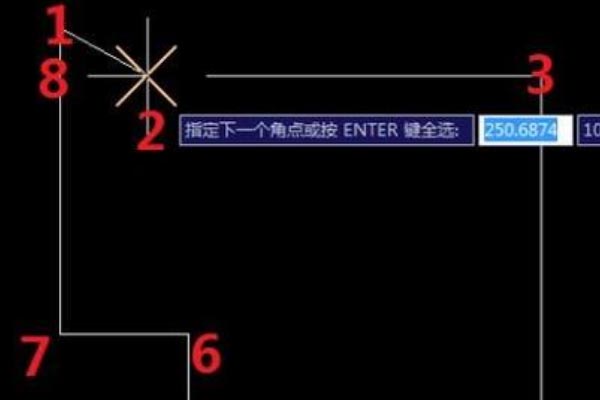

3、如图所示，在图中依次指定图形的各个顶点，最后点击第一个点完成闭合。

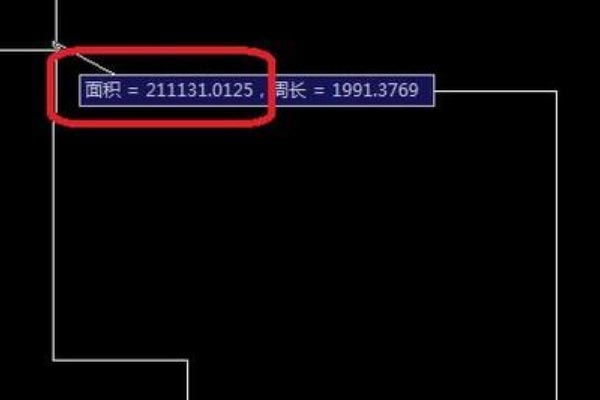

4、闭合之后，按回车键，图中就显示该区域图形的面积了，如图所示，因为默认图形单位为毫米，所以该图形面积为211131平方毫米。
以上就是cad图纸显示面积数据的技巧，希望大家喜欢，请继续关注代码网。
