在超频三战锤kn850的铭牌左下方，可以看到两排整齐排列的认证标识，如同荣誉勋章一般，除了常见的3c和ce认证外，还有ukca、fcc、eac以及cb等认证，说明这款电源已经通过了多个国家和地区或机构的合规性认证。另外，在电源铭牌的右上角还有显眼的80plus金牌认证标识，标志着该电源具备出色的转换效率。比如，80plus金牌需要在115 v输入电压下，20%负载时的转换效率不低于87%，50%负载时不低于90%，100%负载时不低于87%。

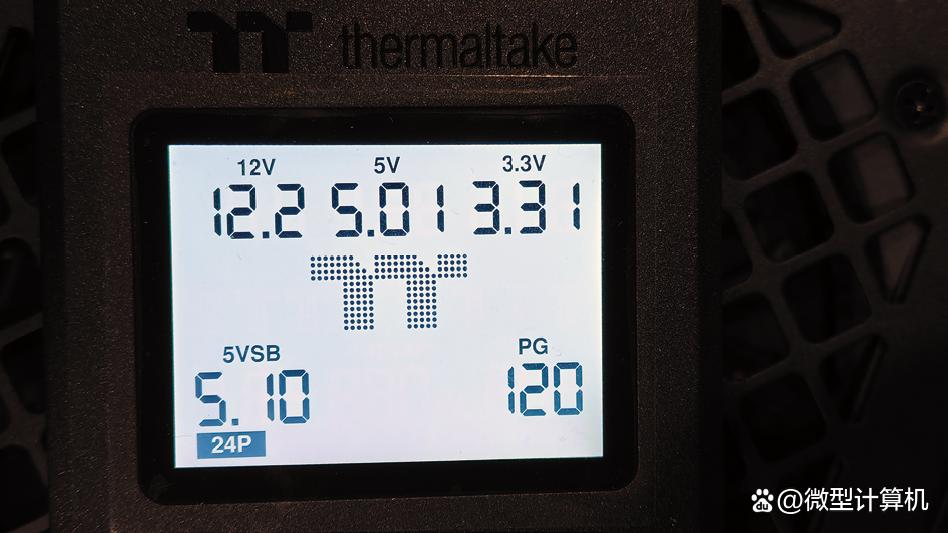

▲各路电压供电数值均在正常范围内
实际上，超频三战锤kn850在115 v输入下10%、20%、50%和100%的负载转换效率分别达到85.78%、89.87%、91.11%和88.74%，平均转换效率接近90%。一款电源通过80plus金牌认证说明其效率高、更节能。

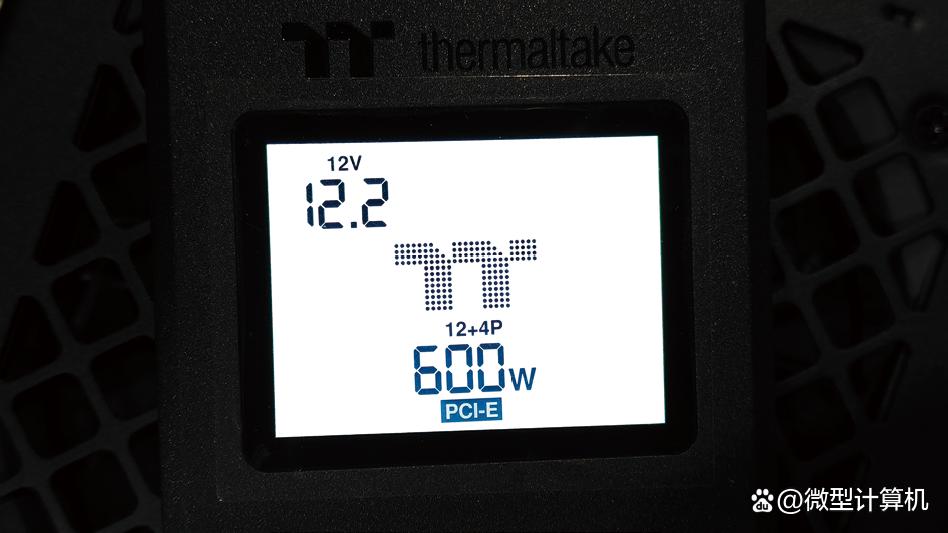

▲12 v-2×6供电功率为600 w
值得一提的是，超频三战锤kn850还支持5年质保。我们特别咨询了官方售后关于该电源5年质保的具体规则：如果电源在质保期内出现质量问题，前180天提供只换不修服务，之后则提供免费维修。
我们借助专业测试设备，对超频三战锤kn850的各路输出电压进行了实测。测试结果显示，该电源的+12 v电压为12.2 v、+5 v电压为5.01 v、+5 vsb电压为5.1 v以及+3.3 v电压为3.31 v，pg信号时间为120 ms。各路电压数值均在正常范围内，充分印证了这款电源的电压输出精准度。同时，它的12 v-2×6接口输出功率也达到了满功率600 w。

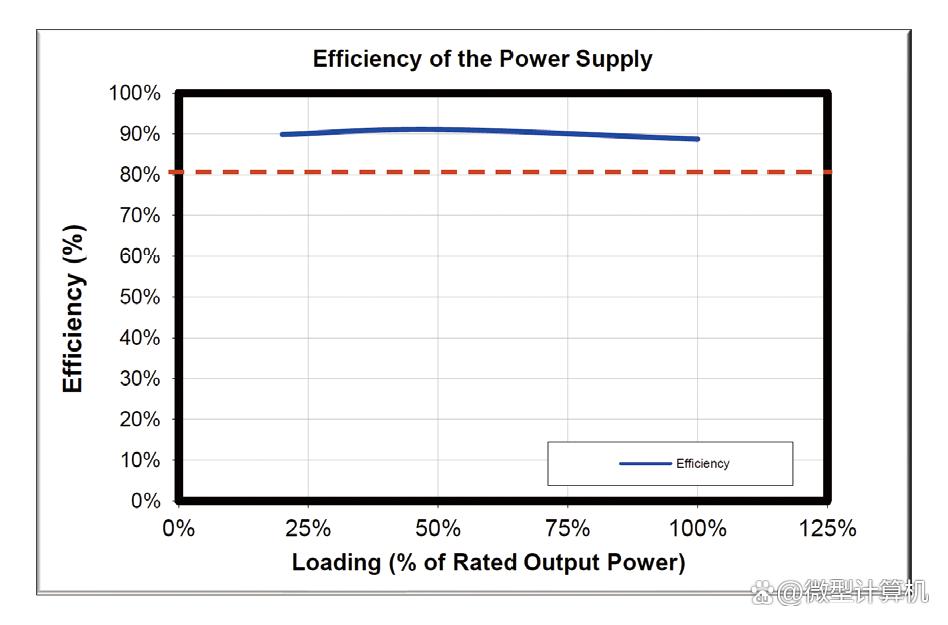

▲在115 v输入下电源在10%、20%、50%和100%的负载转换效率分别达到85.78%、89.87%、91.11%和88.74%，平均转换效率接近90%。
除了输出电压的高精准度，测试全过程中各路电压数值均无明显波动，说明供电稳定性很高。要知道，稳定的直流供电是主板、处理器、显卡以及内存等核心硬件正常运行的关键前提。若电压出现大幅波动，极易导致硬件工作异常，甚至引发故障。尤其是处理器、主板供电模块这类对电压变化高度敏感的核心组件，电压的不稳定更可能造成整机系统崩溃、死机等不可预估的问题。战锤kn850的稳定供电表现，能为整机硬件的持续运行打下坚实的供电基础。
我们还针对这款电源在低、中、高不同负载下的风扇运行噪声进行了测试。实测结果显示，只有在最高转速下风扇的噪声才比较明显，大约为51 db(a)（环境噪声约45 db(a)，距离50 cm）。在中低负载下，完全听不到风扇运转声音。不过，在高负载状态下，电源风扇的声响会被显卡、处理器甚至是机箱风扇的噪声所完全覆盖。同时，当电源装入机箱后，由于距离的阻隔，哪怕是最高负载下电源风扇的噪声也会被削弱。另外，整个测试过程中，这款电源无电感啸叫、电流杂音等任何异常声响，运行状态始终稳定可靠。
主流电路设计
作为一款基于atx 3.1设计的电源，超频三战锤kn850的内部用料和电路设计是怎样的呢？我们拆开电源外壳后，其内部结构设计和用料呈现在眼前—主动式pfc+llc谐振+dc to dc的架构方案，该方案经过多年市场验证，在能量转换效率、电压稳定性及可靠性方面均表现出色。

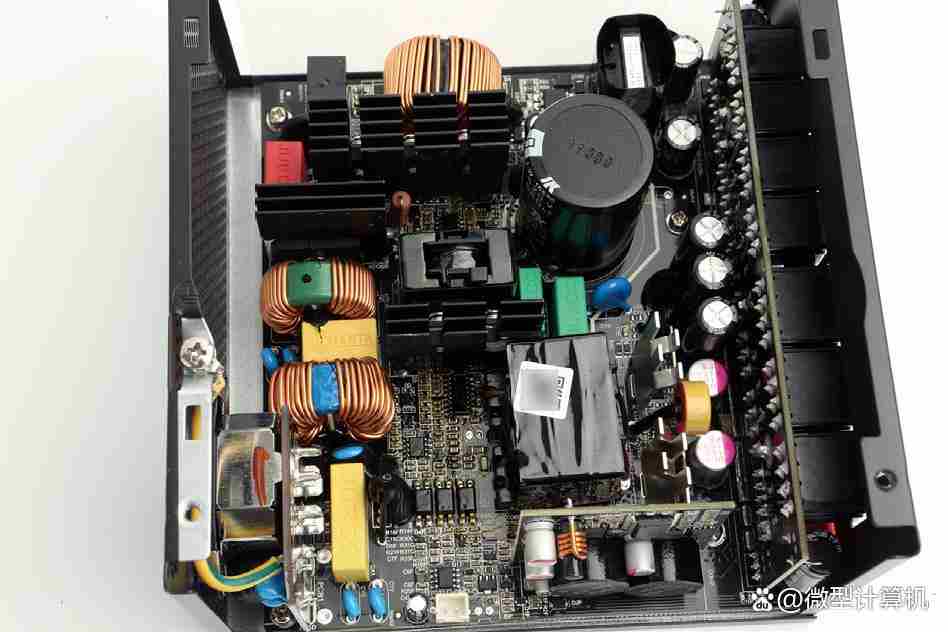

▲电源内部用料一览
超频三战锤kn850拥有完整的一、二级emi滤波电路。其一级滤波电路采用独立pcb子板设计，直接集成在交流输入端。相较于同价位常见的纯导线设计，这种独立的子板结构能提升高频纹波抑制性能，这正是中高端电源区别于普通产品的主要特征之一。该子板集成2个y电容和1个x电容，分别承担共模和差模干扰的初级滤除任务。

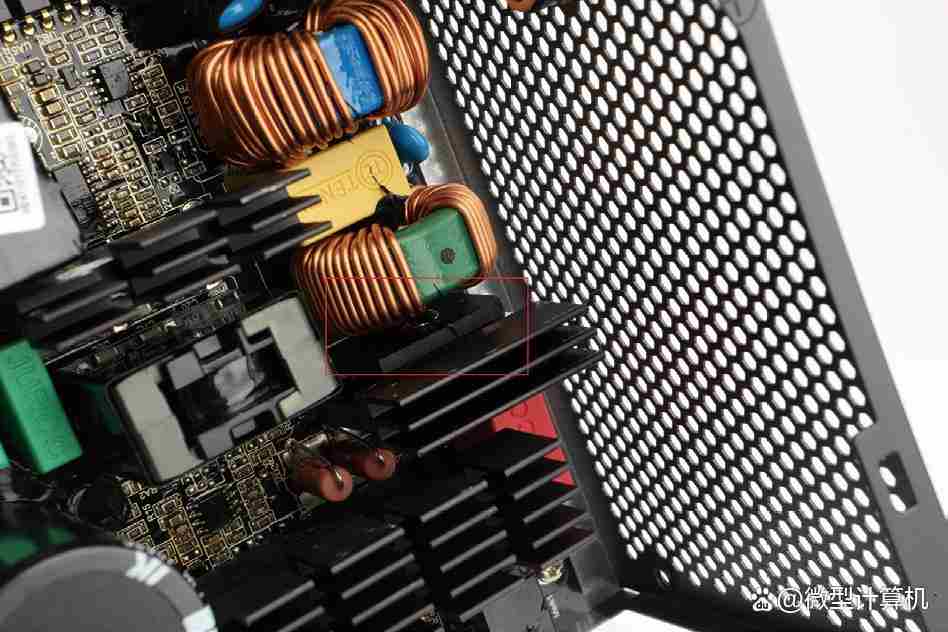

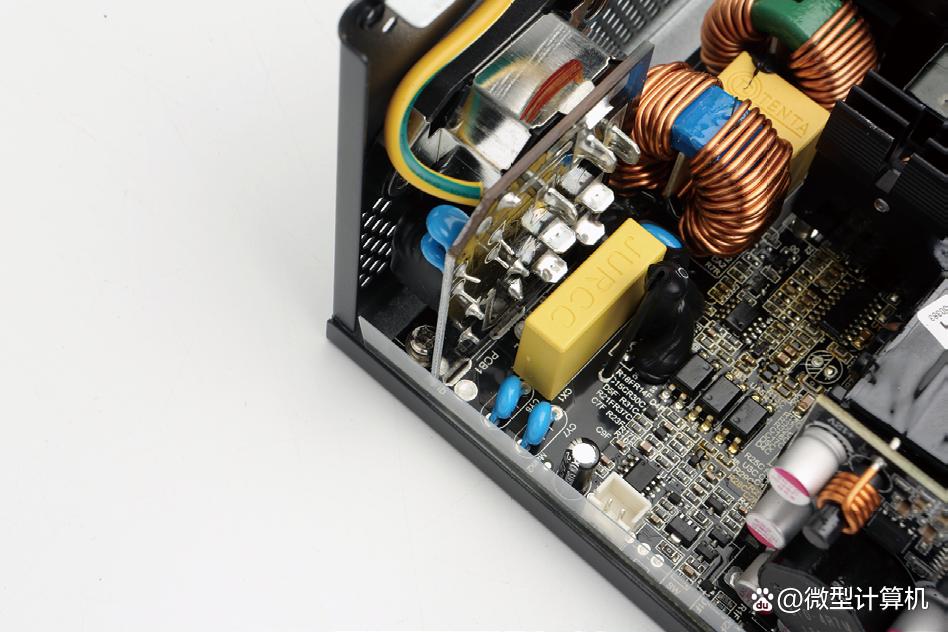

▲电源的一级emi电路采用独立的子板，比同类产品大多采用的导线设计成本更高。
主pcb板上的二级emi滤波电路，布局在一级emi滤波电路下方，紧邻电源插座位置。这一设计让滤波链路的信号传输更顺畅，滤波效率更高。二级emi滤波电路作为电源电磁干扰抑制的核心环节，能在一级滤波的基础上进一步滤除电源中的杂波干扰，大幅降低电磁辐射与传导干扰。该电路中配置了多颗y电容，这类电容通过跨接在电源线与接地端之间，可高效过滤电路中的高频噪声，减少杂波对供电信号的影响。同时，二级滤波区域还搭配共模电感、x电容和保险管等元器件组成了完整的电路保护链。双级emi滤波电路协同工作，既让电源的传导干扰指标达到更优标准，也为后端的供电电路与硬件提供了可靠的过流、过压防护，从源头保障供电信号的纯净与稳定。
▲靠近二级emi电路的散热模组下方是整流电路，配置有2个整流桥。
在二级emi滤波电路的共模电感靠近电源铝制散热模组的一侧，是超频三战锤kn850的整流电路和pfc电路部分。电源配置有2个整流桥，呈背靠背的方式共享一块散热模组。由于整流桥两端都有元器件遮挡，只能看到型号是gbu 1506。这类整流桥的规格通常为600 v/15 a，按照国内220 v输入电压加上90%转换效率计算，该整流桥的整流功率超过了2000 w，余量非常充裕。超频三战锤kn850采用的是主动（也称有源）交错式pfc。pfc是功率因数校正电路，在电源中用于将整流后的电压升压，再通过llc谐振电路进行初级供电。旁边大型散热模组下方则是pfc开关管和二极管。它配置的2个开关管来自尚阳通，丝印型号为“src60r140b”，规格为600 v/25 a，工作温度范围-55 ℃~150 ℃。它具有低导通电阻、低栅极电荷和快速开关的特点，非常适合中高功率开关电源应用，如850 w~1000 w级别的pc电源、服务器电源等场景。另外，电源还有1个pfc二极管则是来自sanan（湖南三安），型号为“ds065008c3”，规格650 v/12 a/135 ℃。此外，该电源还配置了2个主开关管，固定在独立铝制散热片下方，同样来自尚阳通，丝印型号为“src60r140b”，与pfc开关管相同。pfc主控ic来自aplus tek，丝印型号为“at6108zsp8”。llc谐振主控ic来自屹晶微，丝印型号为“eg6599s”。另外，该电源的pfc电路配备了1个中等体积的pfc升压电感。电感旁还配置了一颗来自芯朋微的“pn8141”辅助电源控制ic。

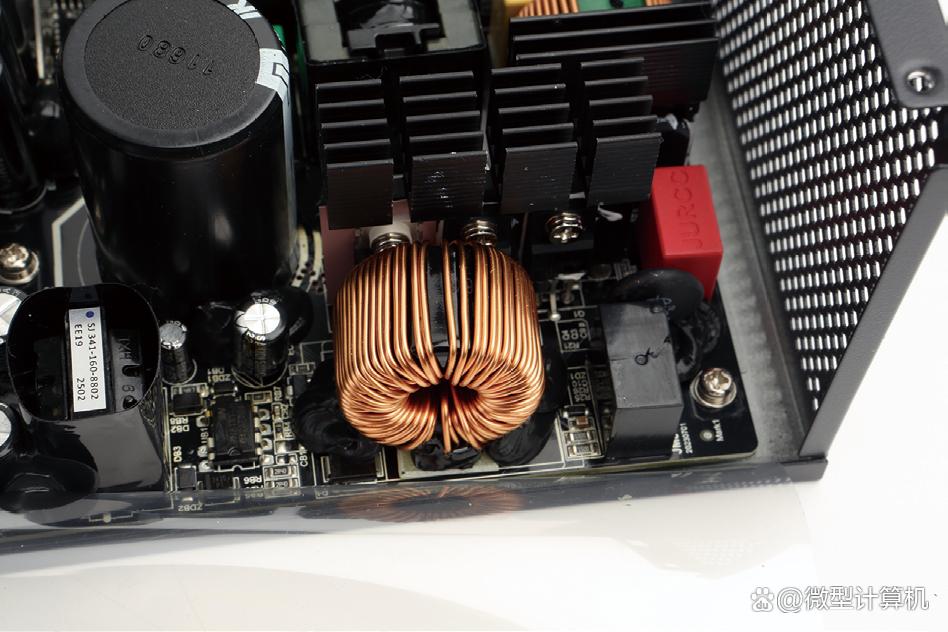

▲最外侧有一个中等体积的pfc升压电感
在pfc电路旁，超频三战锤kn850配置了来自日系tk（东信）的主电容—420 v/680 μf。折算每瓦电容量达0.8 μf，高于业界很多普通电源采用的0.5 μf/w基准值，用料很有诚意。该电容可耐105 ℃高温，具备出色的纹波抑制能力，其总容量冗余设计更确保了电源在极端负载下的稳定输出。同时，配合其超长寿命，为电源长时间高负荷运行提供了可靠的供电保障。

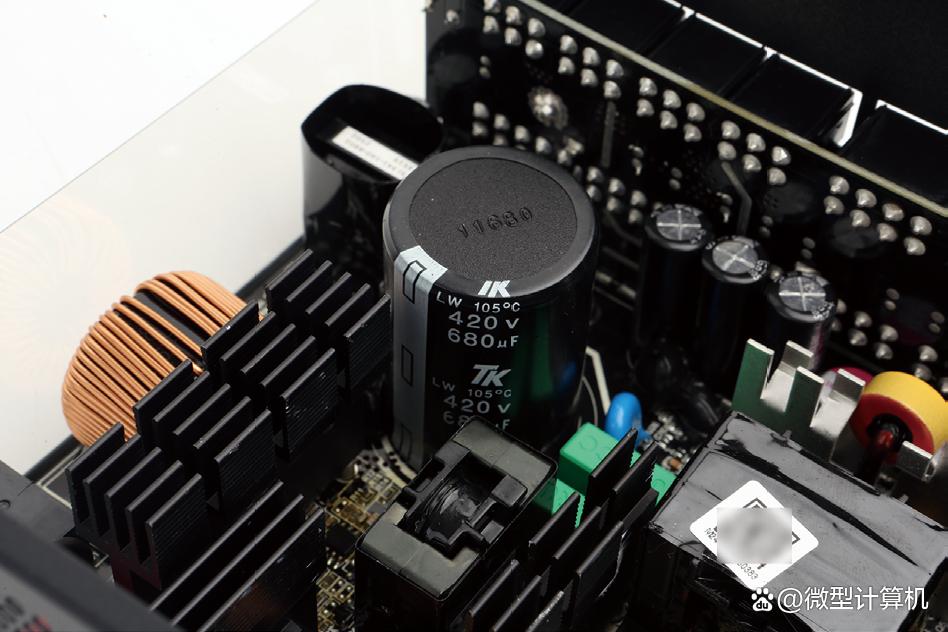

▲电源配备1个tk（东信）主电容，规格为420 v/680 μf，折算每瓦电容量达0.8 μf。
超频三战锤kn850搭载了pq32磁芯主变压器，作为电源能量转换的核心部件，其与二级emi滤波电路之间通过裸pcb区域搭建起电磁隔离带，能有效阻断高频干扰信号的传导，保障能量转换过程的信号纯净度。主变压器的背面布局着电源的+12 v同步整流电路，该电路上配置有3个整流管与3个续流管。这类功率器件均来自美浦森，丝印型号为“slm160n04g”，器件耐压值达40 v，导通阻抗仅1.1 mω，低阻抗特性可有效减少导通损耗，提升电源整体转换效率。而这款电源的同步整流控制ic则选用芯源出品的“mp6924a”，为+12 v同步整流电路提供驱动与调控，保障整流环节高效、稳定运行。

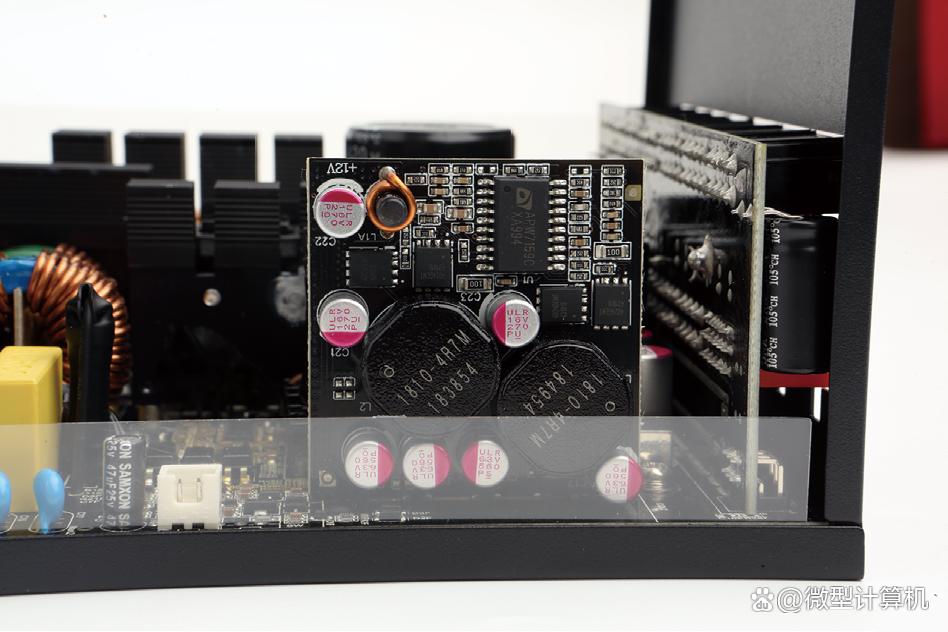

▲电源的dc to dc子板，板载有2个电感，每个电感旁各配备2个、共计4个dc转换器。
主变压器旁最外侧的是电源的dc to dc子板，负责+5 v和+3.3 v电压转换。该子板上配备有2个功率电感，每个电感旁各配置2个、总计4个dc转换器，丝印型号为“4024gemt”，来自apec（富鼎）。它可耐压30 v，导通阻抗4.5 mω。另外，该子板还板载了anpec（茂达电子）apw7159c控制器。此外，在风扇接口的旁边，该电源还配置了一个来自grenergy（南京绿芯）的“gr8313”保护ic。它可实时监测+3.3 v、+5 v和+12 v输出电压，具备过压保护（ovp）、欠压保护（uvp）与power good信号生成3大核心功能：当任一电压超出正常工作阈值时，该ic会触发保护机制并锁定电源；在电源就绪或关机时，该ic会生成开漏输出的power good信号，向整机系统发出通知。同时，配合内置的延迟与去抖机制，为整机提供可靠的供电安全保护。

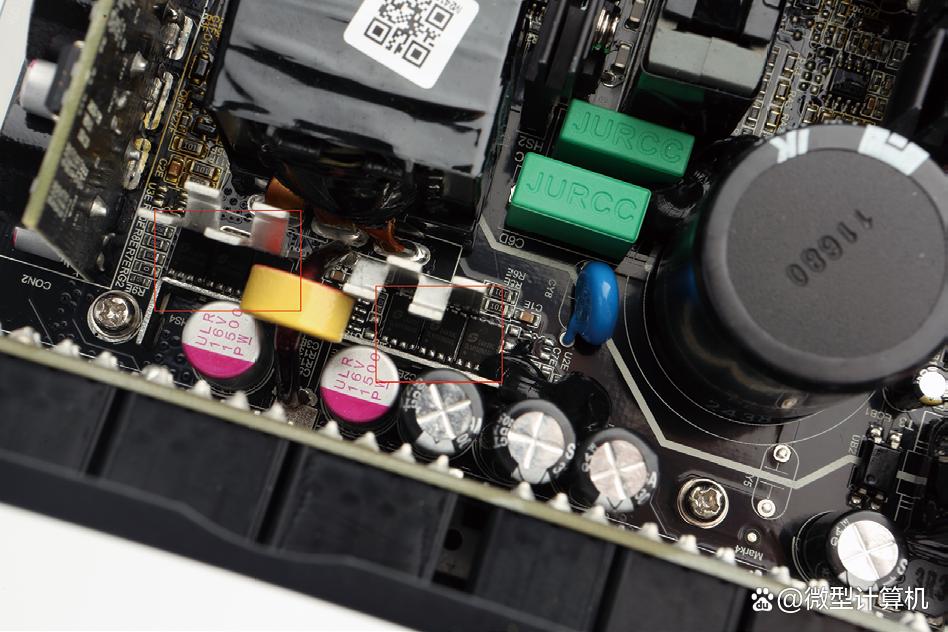

▲电源的同步整流电路搭载了3个整流管和3个续流管，来自美浦森，丝印型号为“slm160n04g”。
最后在超频三战锤kn850的输出模组部分，它采用“固态电容+电解电容”的复合滤波系统。其中固态电容承担起高频纹波抑制重任，而长寿命电解电容组则凭借大容量储电优势确保低频噪声的有效滤除。这种分级滤波架构不仅形成完整的电磁净化网络，更通过电容器的组合实现阻抗特性的优化。从超频三战锤kn850的用料可以发现，其电路设计和用料都保持了较高的水准，很多零部件来自行业头部品牌，用料也比较大方，能为电源提供优秀的电气性能。
写在最后
超频三战锤kn850定位于主流级市场，基于atx 3.1规范打造，850 w额定功率可充分满足中高端主机的硬件供电需求。该电源核心电路采用llc谐振+dc to dc架构，搭配12 cm智能温控风扇，平衡了高效散热与静音运行的双重需求，兼顾日常使用的静谧性与高负载下的散热能力。其内部用料也坚持高品质标准，搭载东信主电容、美浦森整流管与续流管等优质元器件，辅以opp/ovp/uvp/ocp/scp/otp/spd全面的智能保护电路，即便在极端负载工况下也能保障稳定输出，为硬件安全筑牢防线。这款电源的电气性能表现也很亮眼，通过了80 plus金牌认证，平均负载转换效率更接近90%，电能损耗低，更加节能。此外，加之5年质保服务与599元的售价，对于注重品质与性价比的主流用户而言，无疑是比较有吸引力的选择。
