我要评论最近有同事问我：“跳线不就一根线两头插头吗？怎么这么多类型？”哈哈，这问题问得好！光纤跳线看着简单，分类门道多着呢，用错了轻则衰减大信号弱，重则链路不通烧模块。
今天就系统聊聊光纤跳线的分类。主要从三个维度：光纤类型（itu-t g系列）、连接器类型、芯数分类。还会提到抛光方式等实用点。
先说说光纤跳线到底是个啥？
光纤跳线（fiber patch cord/jumper），就是两端带连接器的短光缆，用于设备间快速连接。比起熔接永久链路，它灵活、可插拔，是机房最常见的“耗材”。
常见长度1-50米，颜色区分单模（黄/蓝/绿）和多模（橙/水绿）。
第一大类：按光纤类型分（itu-t g系列标准）
这是最核心的分类，直接决定传输距离、速率、应用场景。itu-t定义了g.651到g.657等标准。
1. 多模光纤跳线（主用g.651）
芯径50/125μm，波长850/1310nm。
特点：光在纤芯多模式传播，距离短（一般300-500米），但成本低、对接宽容。

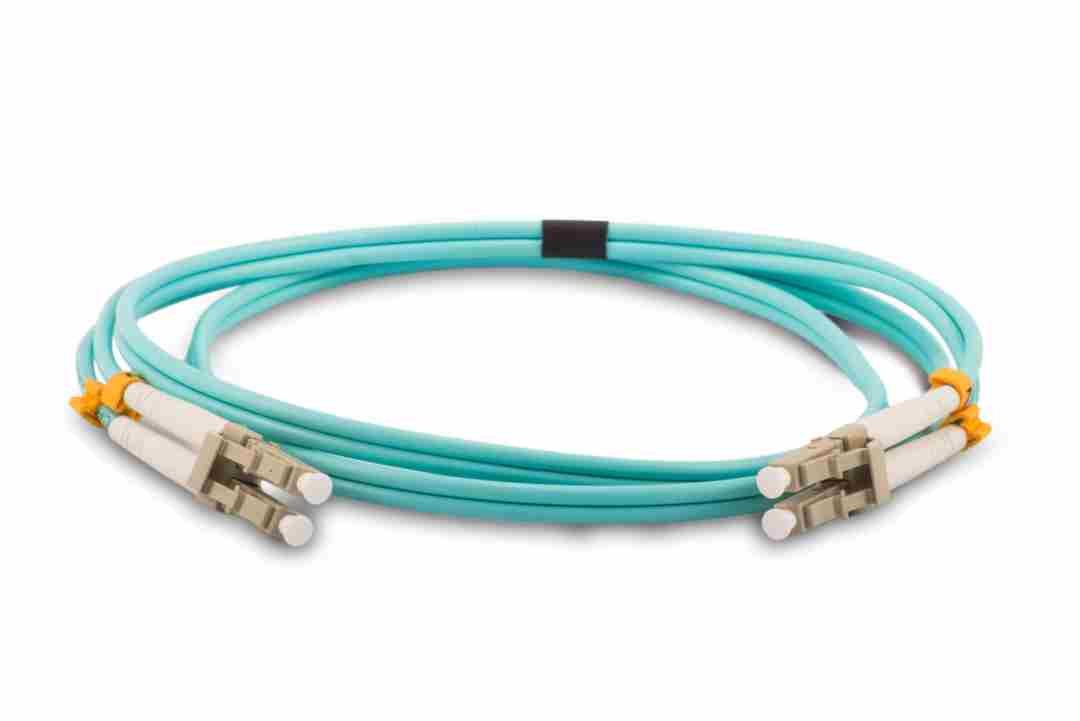

应用：机房内部、数据中心短距互联、10g/40g/100g多模场景（om3/om4/om5）。
优缺点：便宜、易施工，但距离远了色散大。现在400g以上基本淘汰多模。
我早期机房全是多模橙色跳线，便宜量大，但后来升级万兆就全换单模了。

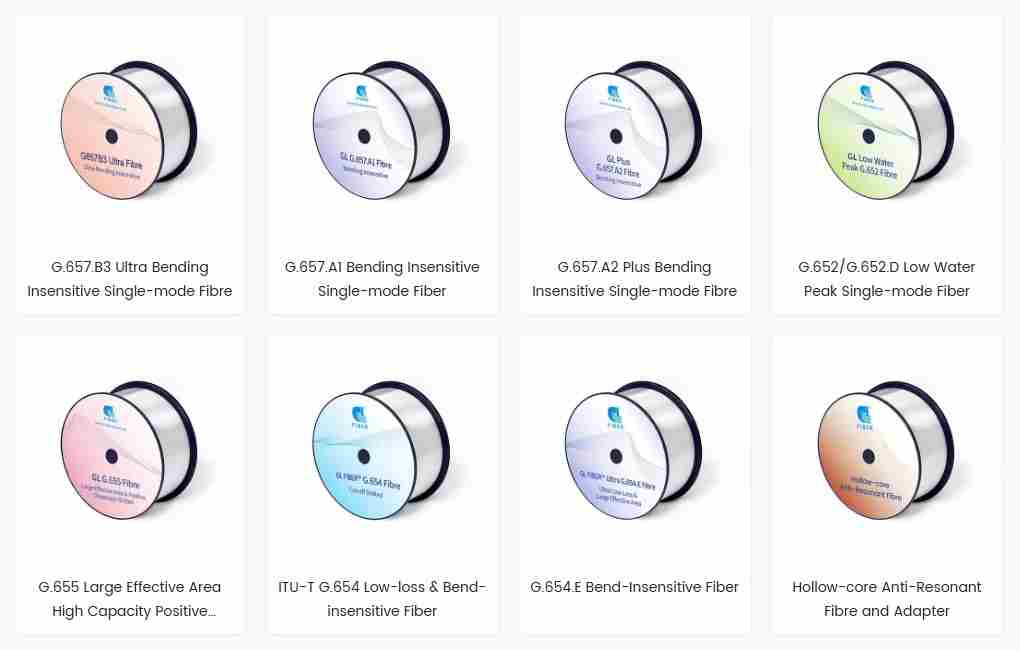

2. 单模光纤跳线（最常用，g.652系列）
芯径9/125μm，波长1310/1550nm。

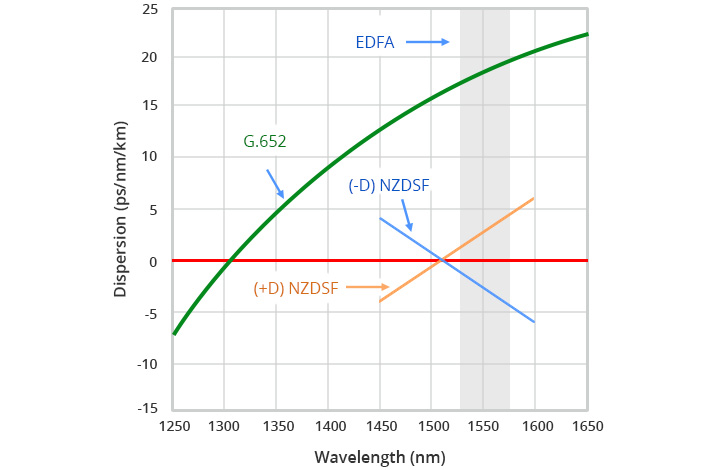

g.652：标准单模（std smf），最广泛使用。零色散点在1310nm，低衰减。
子类：g.652d低水峰，兼容cwdm/dwdm。
应用：城域网、长途骨干、接入网、数据中心长距。几乎所有室外和长距都是它。
g.653：色散位移（dsf），零色散移到1550nm，适合超长距单波传输。但不支持dwdm（四波混频），现在基本淘汰。
g.654：截止波长位移，低衰减（1550nm仅0.2db/km），用于海缆超长距无中继。但贵，不支持dwdm。
g.655：非零色散位移（nzdsf），小非零色散，抑制非线性，支持dwdm长距骨干/海缆。
g.656：低斜率非零色散，确保宽波段dwdm传输，进一步扩展波长范围。
g.657：弯曲不敏感单模，神器！弯曲半径可小到7.5mm甚至5mm而不增加衰减。
子类：g.657a1（弯径15mm）、a2（7.5mm）、b3（5mm）。
应用：ftth入户、室内布线，拐弯多不怕断或衰减大。
我现在ftth项目全用g.657a2，家里布线再也不用小心翼翼绕大弯了。

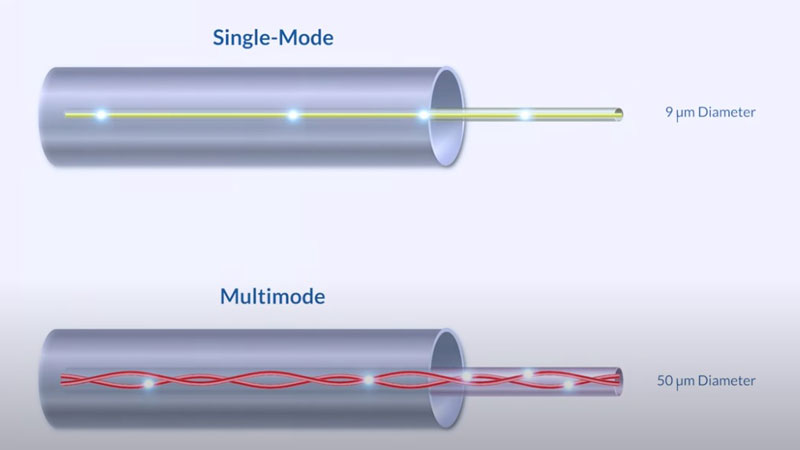

单模 vs 多模核心区别总结表：
类型 | 芯径 | 波长 | 距离 | 成本 | 应用场景 |
|---|---|---|---|---|---|
多模 | 50/62.5μm | 850/1310nm | <2km | 低 | 机房短距 |
单模g.652 | 9μm | 1310/1550nm | >10km | 中 | 城域/长途/接入 |
单模g.657 | 9μm | 1310/1550nm | >10km | 中高 | ftth/室内弯曲场景 |

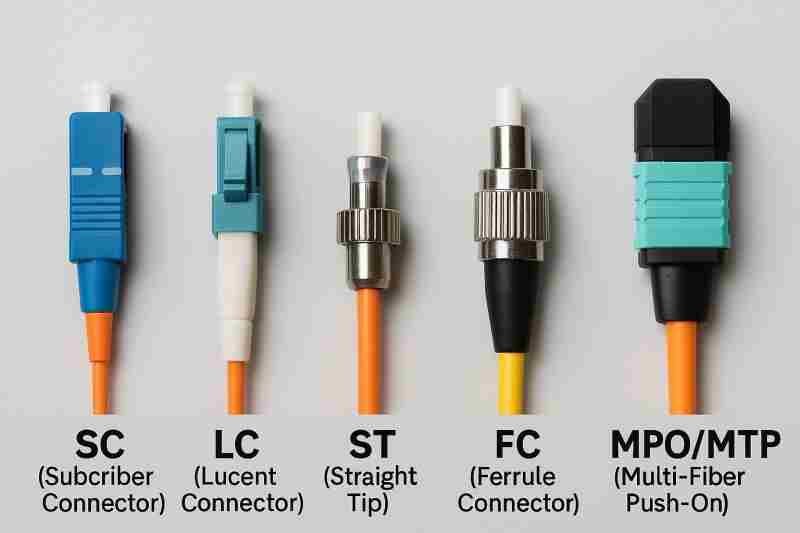

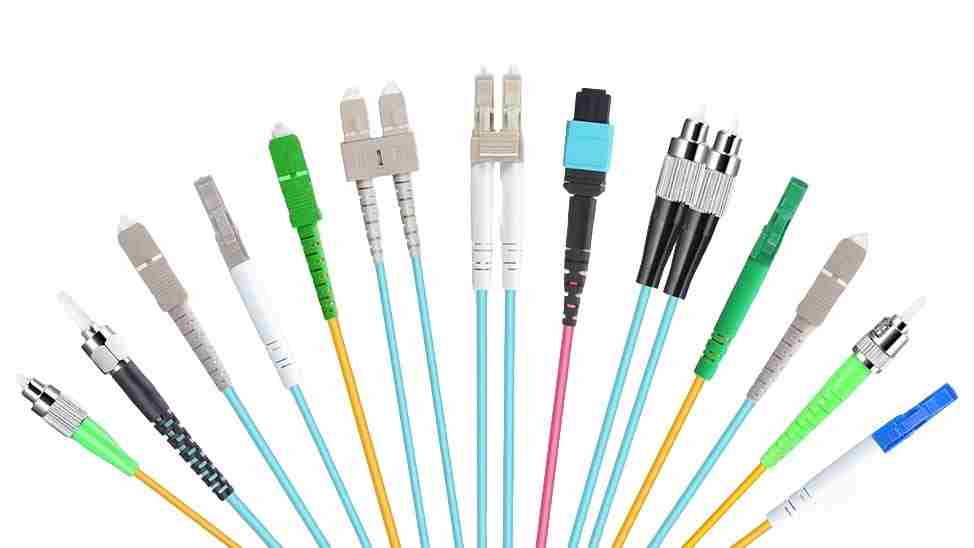

第二大类：按连接器类型分
跳线两端头决定兼容性，常见有这些：

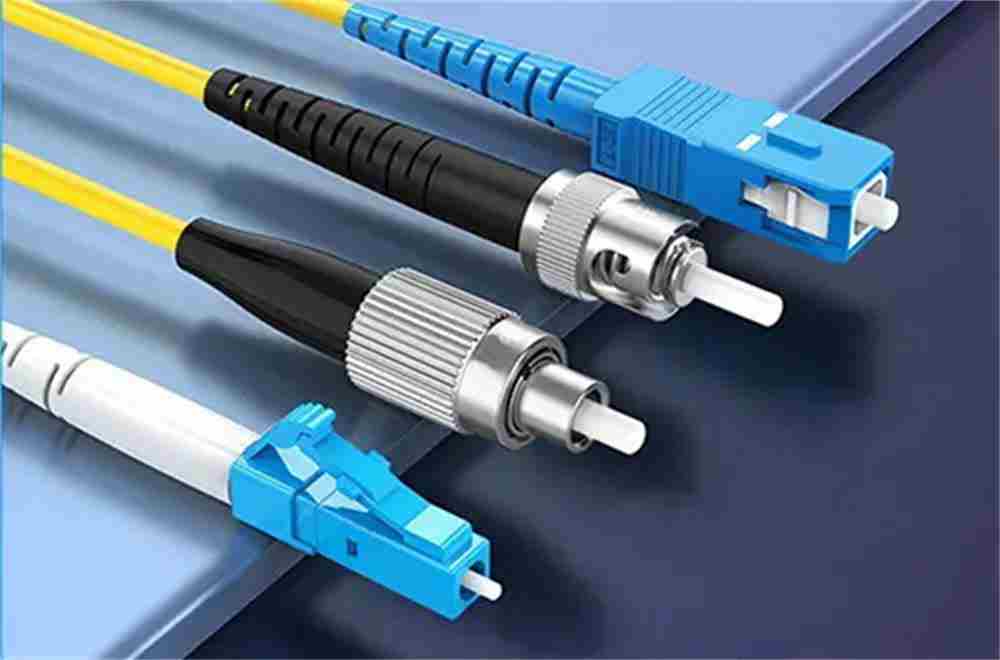

- fc：螺纹锁紧，圆形金属头，老设备多（光模块、老交换机）。衰减低但插拔麻烦。
- sc：卡扣方形，推拉式，最常见早期标准。机房配线架多用。
- lc：小方形，密度高（sc一半大小），现在数据中心王者。sfp/sfp+模块标配。

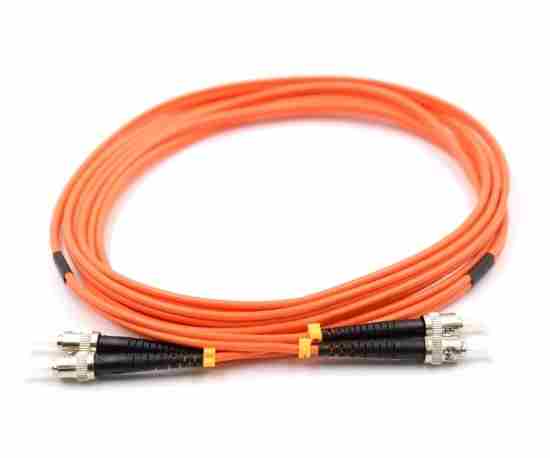

- st：卡口圆形，老式，基本淘汰。
- mtrj：小型双芯，老式少见。

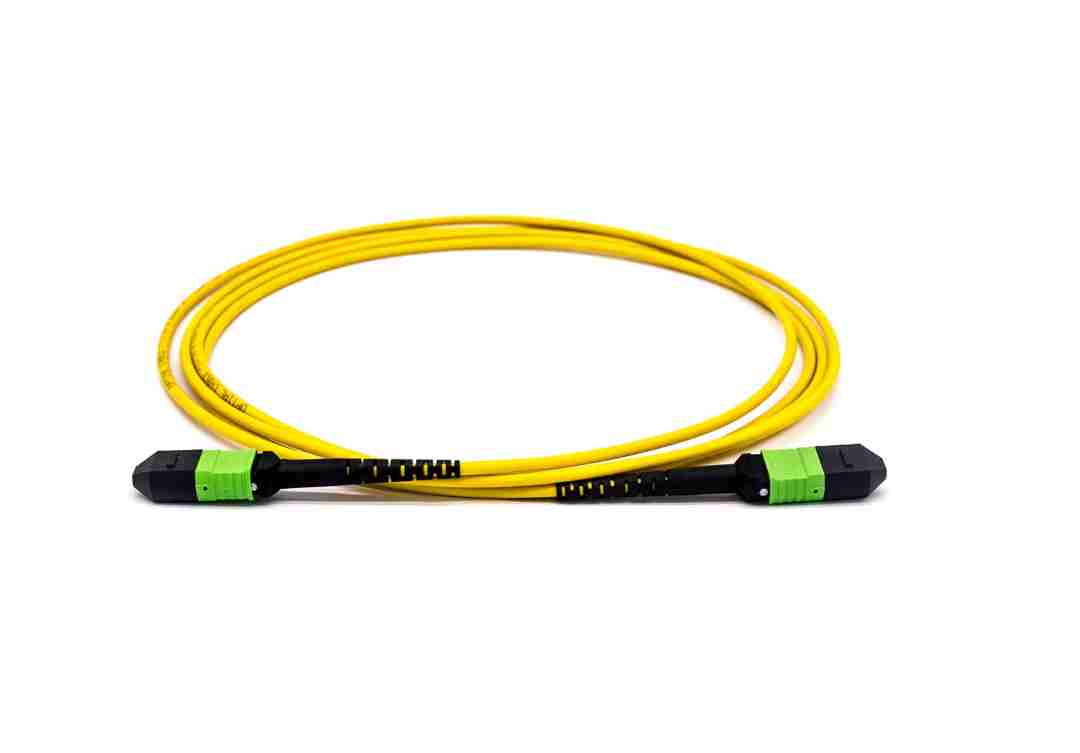

- mpo/mtp：多芯（8/12/24/48芯），高密度并行光互联神器。40g/100g/400g必备。
mpo现在火爆，12芯om4支持100g，省空间省成本。
另外抛光方式：upc（蓝头，衰减<0.3db）、apc（绿头8度角，衰减<0.2db，回波损耗更好），后者用于对反射敏感的场景（如catv）。
第三大类：按芯数分
- 单芯（simplex）：一根纤，只单向传。少见。

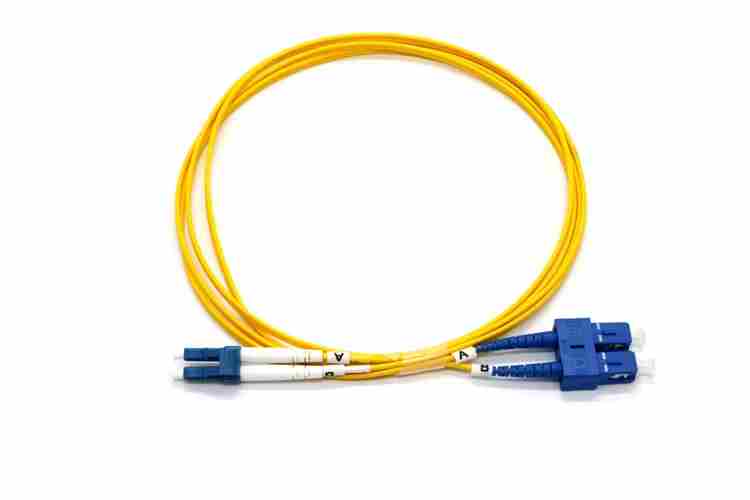

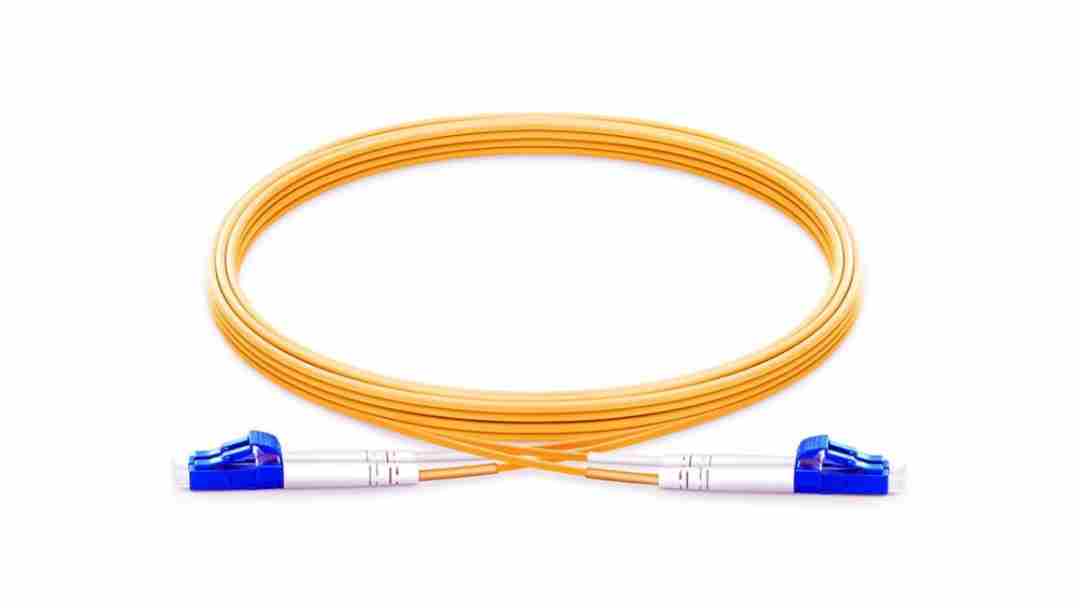

- 双芯（duplex）：两根纤，双向传。最常见，lc/sc双工跳线。

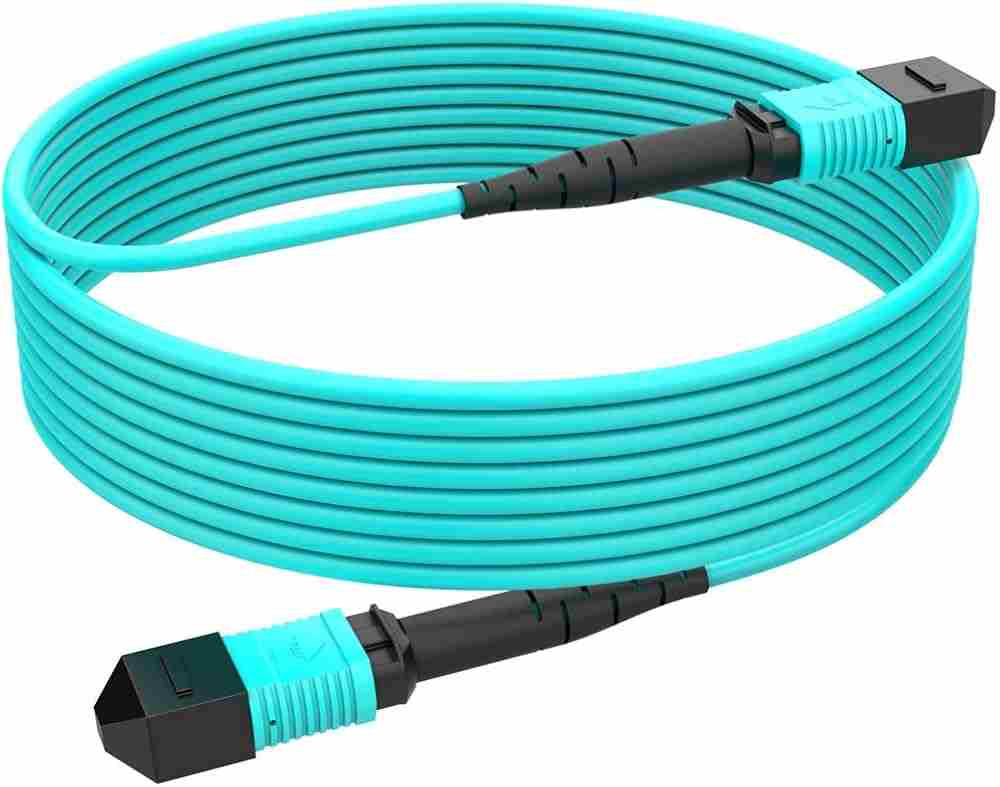

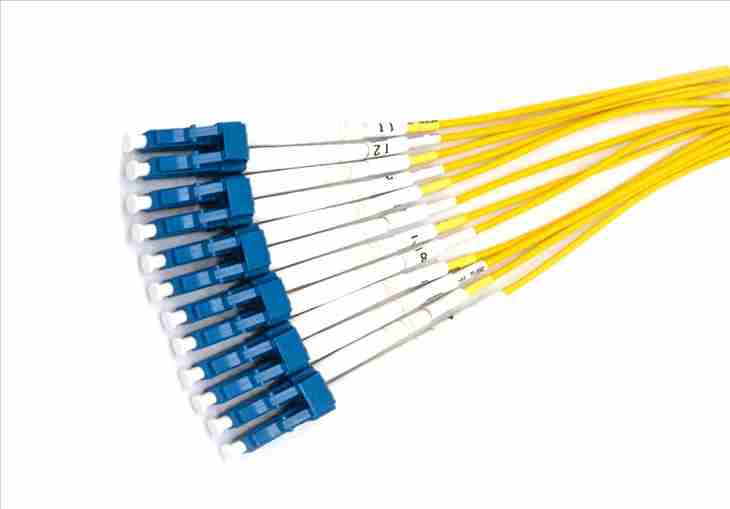

- 多芯（ribbon/mpo）：8/12/16/24芯并行，主要mpo头。用于高密度数据中心。
我参与一个400g数据中心项目，全是24芯mpo，机柜背面干净太多。
光纤跳线分类清楚了，采购和布线就不慌。机房整齐、链路稳定，全靠选对跳线。
