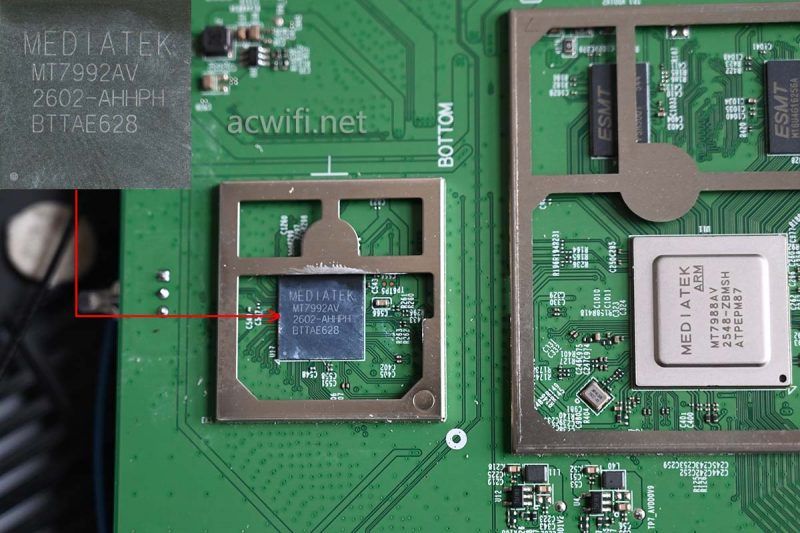

与mt7988a相连的无线基带和无线mac芯是mt7992a，2.4g和5g均支持4×4 mimo，无线速率分别为1376mbps、5765mbps。

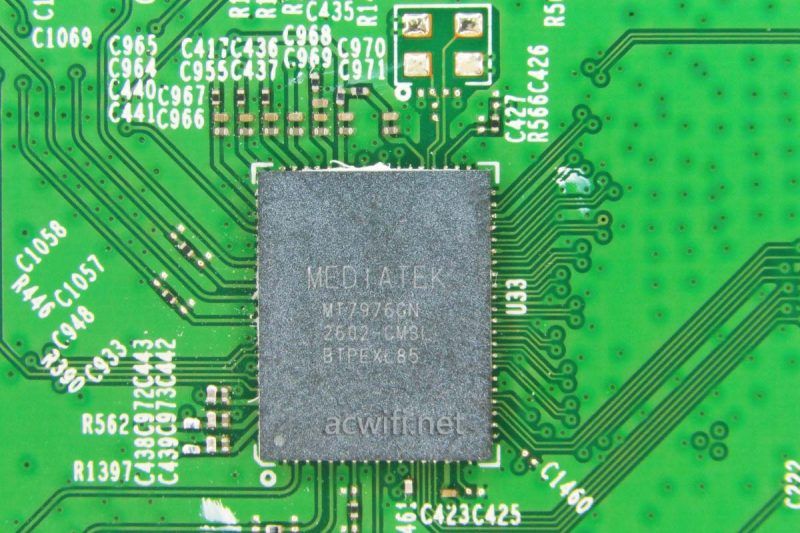

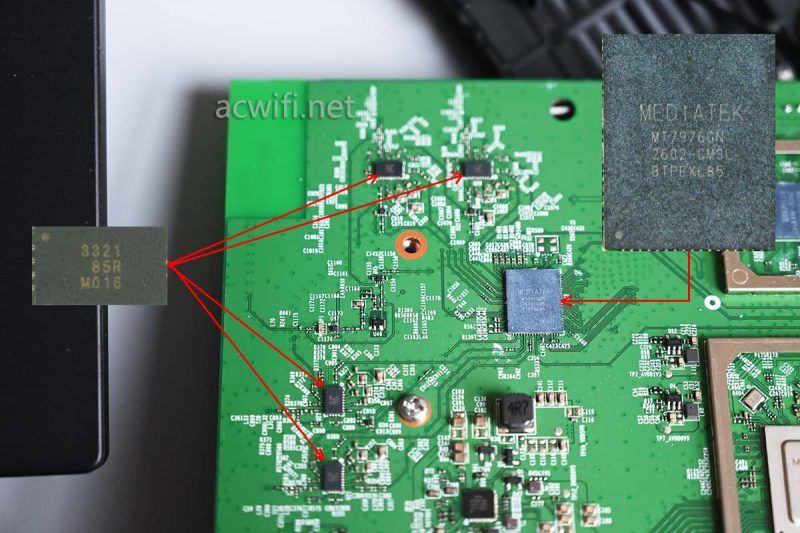

接着看2.4g rf芯片，型号是mt7976gn，因为带了g，所以没有集成fem，要用外置的fem。2.4g射频支持4t4r。

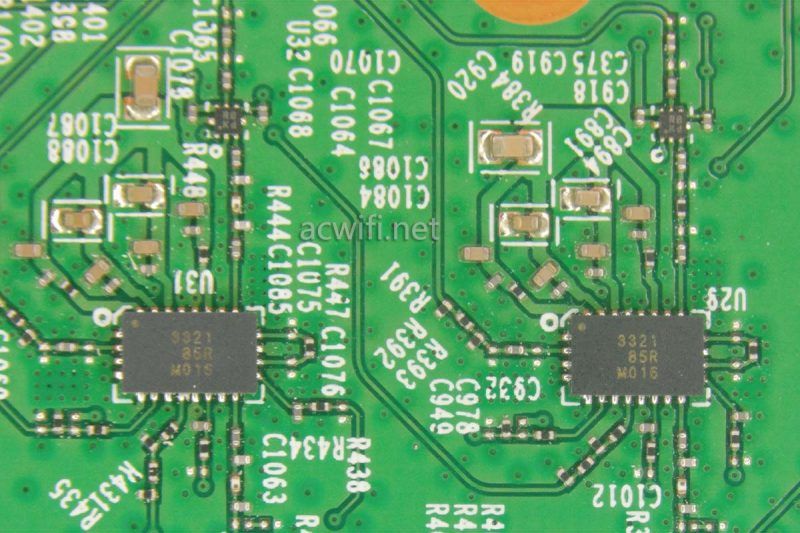

外置独立的四颗2.4g fem芯片，型号是唯捷创芯的vc5333-21，或直接省略叫vc5333。
vc5333-21的功率参数如下：
frequency range: 2.4ghz~2.5ghz
linear output power of 19dbm for ieee802.11ax mcs11 he40, evm < 43 db@5v
linear output power of 23dbm for ieee802.11n mcs7 vht40, evm < 30 db@5v
transmit gain: 34db
receive gain: 14db

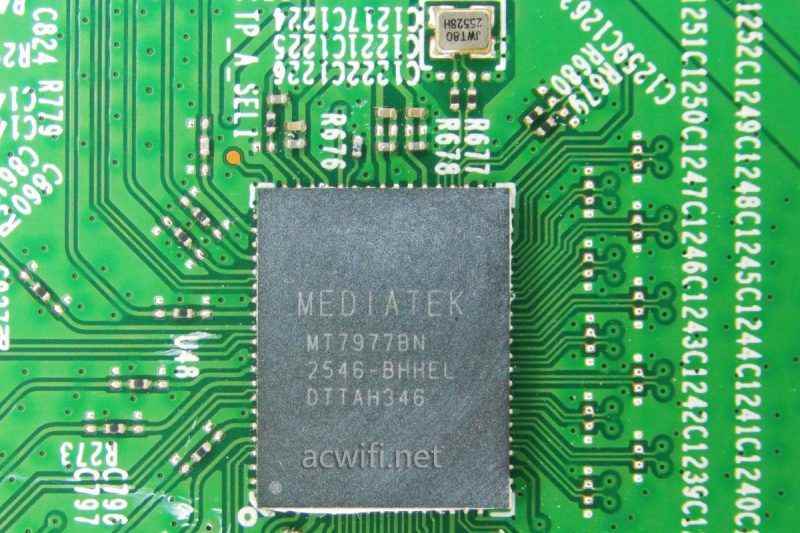

然后是5g rf芯片，型号是mt7977bn，这是没有内置5g fem的版本，需要用到外置独立的fem，支持4t5r。

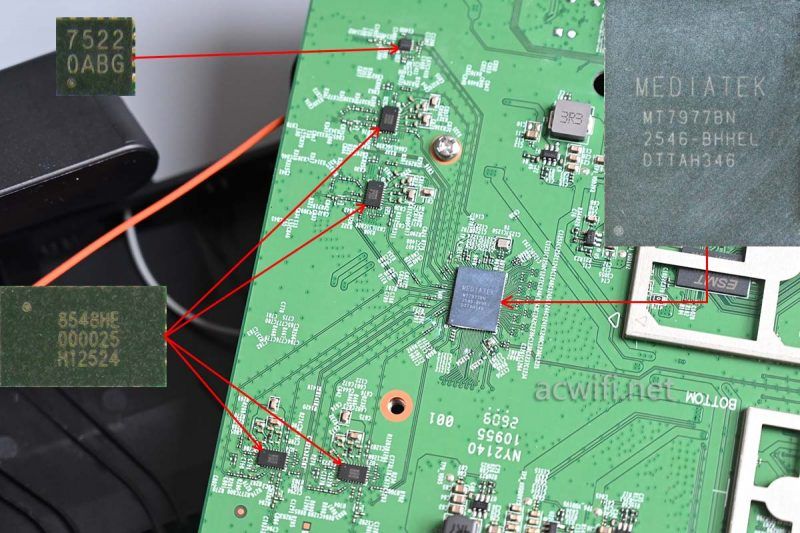

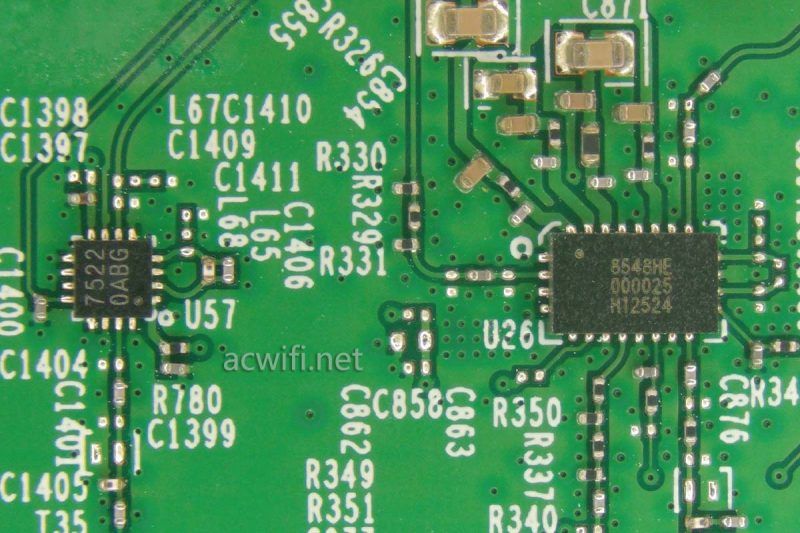

5g fem芯片型号是康希通信的kct8548he-1(比7dr7290用的kct8548he更高功率)，由于5g有第5路接收的，所以除了用4颗5g fem芯片之外，还要用一颗5g lna芯片，型号是mxd7522。
kct8548he-1的参数如下：
integrated high performance 5ghz pa, lna with bypass and t/r switch
transmit gain: 30.5db at 5v
receive gain: 16.5db at 5v
noise figure: 1.8db at 5v
output power:
+195dbm @ -43db he160, mcs11 devm, 5v
+22dbm @ -40db he160, mcs11 devm, 5v
+24dbm @ -35db vht80, mcs9 devm, 5v
+25dbm @ -30db ht20, mcs7 devm, 5v
最后一些较小尺寸的芯片。

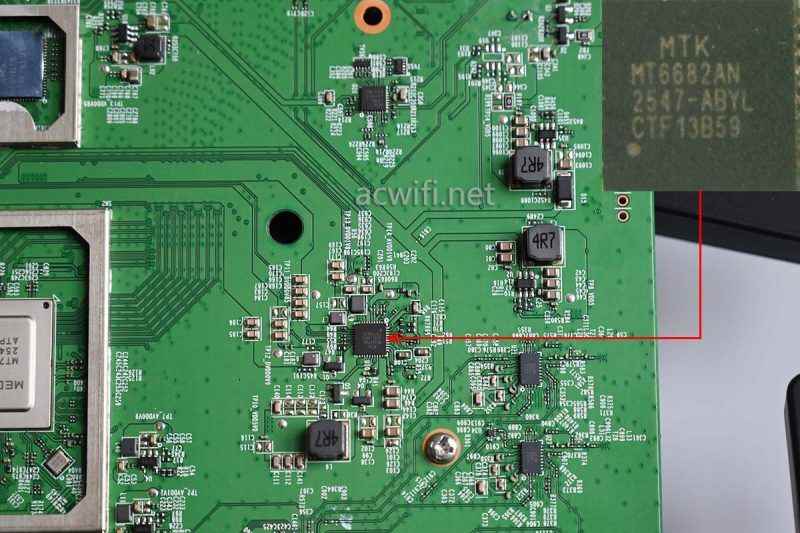

电源管理ic也是联发科自己的，型号是mt6682an:

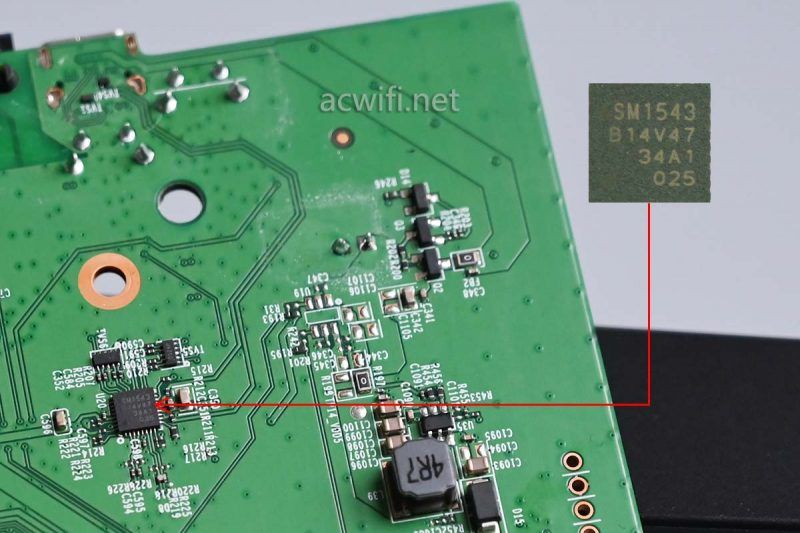

type-c转接芯片是asm1543，最高速度10gbps。
至此，这台7dr7299好像还没拆完。。。。

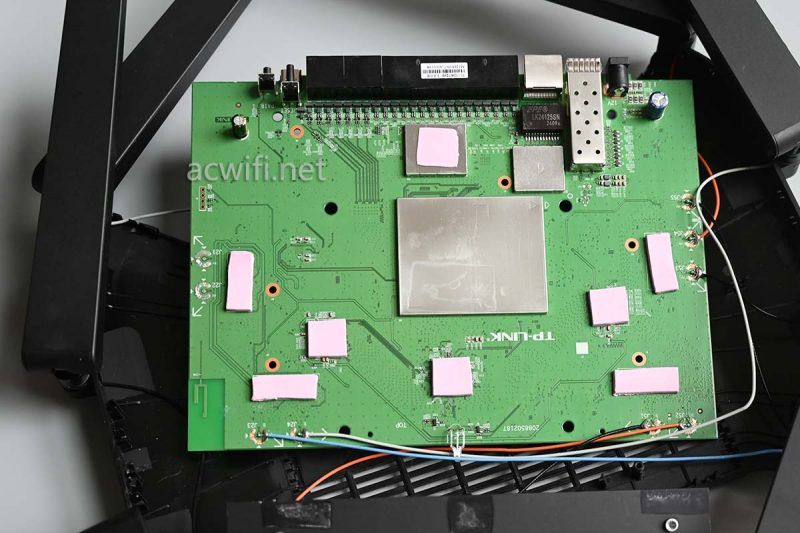

翻回主板另一面，也就是刚打开外壳时看见的有2个一大一小散热片的那一面。把两片散热器拿走之后的样子。有许多导热硅脂垫片，帮助把无线芯片、交换芯片、fem芯片的热量导向散热器。
