我要评论在前端开发过程中，我们几乎都遇到过这种情况：
页面中某张图片加载不出来，显示成一个小小的“裂图”图标。
这看似简单的问题，实际上可能由多种原因造成，尤其是在 https 环境下，混合内容机制（mixed content） 是最常见、也最容易被误解的根源之一。
本文将带你系统梳理裂图的各种原因、排查思路，并重点讲清楚混合内容的原理与浏览器行为。
一、什么是“裂图”？
“裂图”（broken image）是指浏览器尝试加载 <img> 标签的图片资源失败时的表现形式。
常见表现：
图片区域显示为灰底、叉号、占位符；
控制台出现
failed to load resource或mixed content警告；network 面板中图片请求状态码为 404 / 403 / blocked。
二、常见的裂图原因汇总
2.1 图片资源不存在
最基础的情况。可能是：
路径错误（相对/绝对路径混乱）；
资源被删除或未上传；
oss/cdn 缓存未刷新；
拼接 url 时丢失了参数（如签名 url 过期）。
排查建议：
打开 network 面板；
直接在浏览器地址栏访问图片 url；
看返回码是否为 404 或 403。
2.2 图片服务器防盗链（referer 校验）
很多图片或 cdn 都会校验 referer，限制图片只能在指定域名下访问。
如果请求来源不在白名单内，服务器会拒绝访问（403）。
典型症状：
network 状态码 403；
响应头中带有自定义防盗链提示。
解决办法：
通过后端代理请求；
或联系服务端将当前域加入 referer 白名单。
2.3 响应头设置错误（content-type/content-disposition）
如果返回头不是图片类型（例如
text/html），浏览器可能无法渲染；如果设置了
content-disposition: attachment，浏览器会触发下载行为，但现代浏览器对图片通常会放行显示。
2.4 权限与签名失效
某些云存储（如 oss / cos / s3）要求签名 url 才能访问。
签名过期后图片加载失败
2.5 csp 限制（content-security-policy）
如果页面设置了严格的 csp 策略，例如：
content-security-policy: img-src https://static.example.com
那么任何不在允许列表内的图片都会被阻止。
三、混合内容机制（mixed content）
这是前端 https 场景下导致“裂图”的核心原因之一。

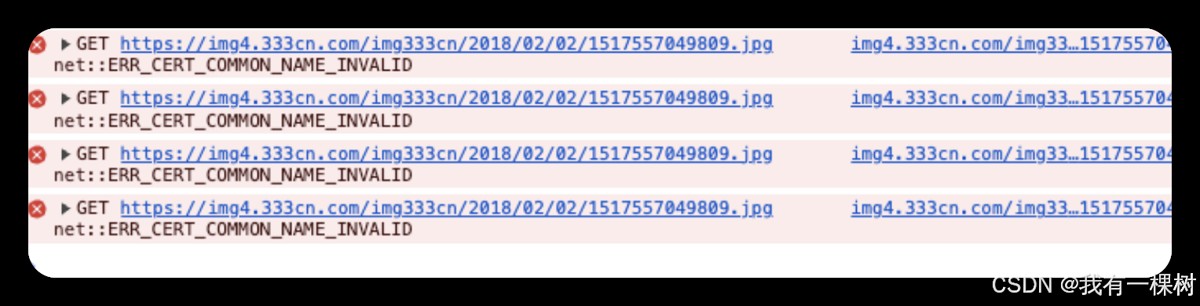

这种情况一般控制台会报错：net::err_cert_common_name_invalid
3.1 混合内容是什么？
一个通过 https 加载的页面，去请求**非 https（http）**的资源。
user agents must rewrite insecure schemes to secure schemes before fetching the resource.
this does not affect the dom or the url reflected to script.
<!-- 页面本身是 https://example.com --> <img src="http://img.example.com/a.png">
此时页面是安全的，但图片请求是不安全的，浏览器会认定为“混合内容”。
3.2 为什么要阻止混合内容？
因为 http 请求容易被中间人攻击。
攻击者可以篡改图片、注入恶意脚本、或监听请求，从而破坏整个 https 页面的安全性。
3.3 混合内容的两种类型
| 类型 | 说明 | 浏览器行为 |
|---|---|---|
| 主动混合内容（active mixed content） | 能影响页面逻辑的内容，例如 <script>、<iframe>、xhr、css、websocket | 🚫 直接阻止 |
| 被动混合内容（passive mixed content） | 不影响逻辑的内容，例如图片、音视频、css 背景图 | ⚙️ 可能被升级或阻止 |
3.4 可升级内容（upgradable content）
从 chrome 80+ / edge 79+ / firefox 83+ 起，浏览器对某些被动混合内容启用了 “自动升级机制”。
当页面是 https 时，如果 <img> 的地址是 http，浏览器会尝试自动改为 https 重新加载。
3.4.1 举例说明：
<!-- 页面是 https://page.com --> <img src="http://cdn.page.com/pic.png" />
浏览器会自动尝试请求：
https://cdn.page.com/pic.png
如果资源服务器支持 https，就会成功显示。
如果不支持或证书无效，加载失败（显示裂图）。
注意浏览器在 network 面板请求的是 https 请求，但是 dom 中还是现实的 http 地址，浏览器可不会自动修改你的 dom。
那么问题来了，为啥 dom 没变但是渲染的是 https？因为 请求完成后，浏览器渲染的是“响应的二进制内容”，不是 url
<img>加载流程其实是：
dom 给出 url 字符串（http）
resource loader 把它升级成 https 并发送请求
请求返回后产生一个 decoded image bitmap（解码好的位图）
<img>标签拿到的是 “图片数据对象”（image bitmap / image document）把这个 bitmap 交给渲染引擎绘制在页面上
也就是说，渲染用的不是 url，而是“图片数据”
3.4.2 浏览器不会把< img src=""> 改成 https
因为 url 升级只是加载规则（fetching rule）的结果，不是文档结构(dom) 的改变。
浏览器的设计理念：
dom = 你的代码
loaders = 浏览器的行为
浏览器永远不会篡改你的 dom 代码，只在加载阶段更换 url。
3.5 哪些资源属于“可升级内容”
| 元素类型 | 是否会自动升级 |
|---|---|
<img> | ✅ 是 |
<audio> / <video> / <source> | ✅ 是 |
css 图片（background-image, border-image） | ✅ 是 |
<script> / <iframe> / xhr | ❌ 否，直接阻止 |
📘 官方文档参考：
mdn: 混合内容（mixed content）
3.6 注意：不是“所有场景”都自动升级
升级依赖浏览器支持；
如果资源使用了 ip、非标准端口或证书无效，不会升级；
如果页面设置了 csp：
content-security-policy: upgrade-insecure-requests
则会强制所有 http 请求都升级为 https
升级失败依然会导致裂图。
3.7 为什么以前的说法是“不会自动改为 https”
因为在 chrome 80 之前（2020 年以前），浏览器并不具备“自动升级”行为，只是警告或阻止。
现在的混合内容机制是新一代浏览器安全策略的演进结果。
3.8 http 页面加载 https 图片会怎样？
不会触发混合内容，http 页面加载 https 图片完全合法，只是页面本身不安全。
四、其他容易忽略的裂图原因
4.1 跨域限制（canvas 绘制）
若 <img> 跨域加载资源后再画到 <canvas> 上，未设置 crossorigin 会触发安全限制。
4.2图片过大或加载超时
大图未能在超时时间内返回，可能表现为裂图。
4.3服务端缓存头异常
过期或 etag 不匹配，导致 cdn 无法正确命中图片。
五、排查与修复建议
| 步骤 | 操作 | 检查内容 |
|---|---|---|
| 1 | network 面板 | 查看状态码 / 请求协议（http or https） |
| 2 | console 控制台 | 搜索 mixed content 或 failed to load resource |
| 3 | 直接访问 url | 检查是否可用、证书是否有效 |
| 4 | 检查 csp | 是否限制了 img-src 来源 |
| 5 | 检查响应头 | content-type、referer、防盗链策略等 |
六、总结
混合内容机制是现代浏览器为保证 https 安全性而做出的妥协与平衡。
对于前端开发者而言，理解它的升级与阻止逻辑，是解决“裂图”的关键。
| 类别 | 原因 | 浏览器行为 | 解决方案 |
|---|---|---|---|
| 资源不存在 | 404 | 裂图 | 修正路径 |
| 防盗链 | 403 | 裂图 | 调整 referer 或代理 |
| http → https 混合内容 | 被动混合内容 | 自动升级或阻止 | 改为 https |
| csp 限制 | 阻止加载 | 裂图 | 修改策略 |
| content-type 错误 | 无法解析 | 裂图 | 服务端修正 |
| 签名 url 失效 | 403 | 裂图 | 重新生成签名 |
