pyqtgraph中的plotwidget详解

前言

plotwidget 确实是 pyqtgraph 库的基石，它提供了一个开箱即用、功能强大的绘图区域。为了帮你快速构建起对它的整体认知，下面这个表格汇总了其核心特性和在pyqtgraph类体系中的定位。

特性维度	说明
核心定位	一个高级的、即用型的图表控件，封装了完整的图表组件（坐标轴、标题、图例等），易于嵌入pyqt/pyside应用程序。
继承关系	继承自 `qtwidgets.qgraphicsview`，因此可以像标准qt控件一样使用。
内部核心	内部包含一个 `plotitem`对象，真正负责管理图表内容（数据曲线、坐标轴等）。`plotwidget`的许多方法直接调用其内部 `plotitem`的对应方法。
主要优势	开箱即用：无需手动搭建复杂场景；性能优异：尤其适合需要快速绘制大量数据或实时更新的场景。

核心架构与协作

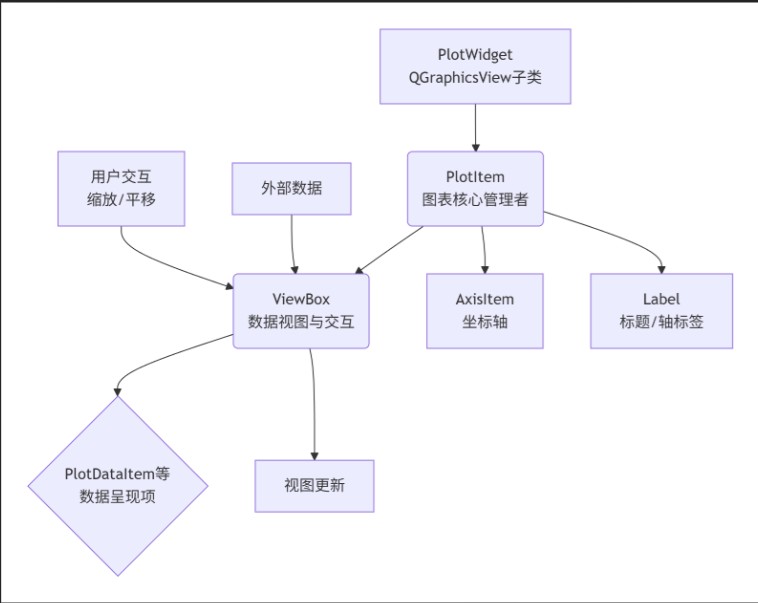

plotwidget的强大在于其内部精密的协作关系，下图直观地展示了其核心构成及数据流转路径：

正如流程图所示，plotwidget内部包含一个 plotitem作为图表的“大脑”。plotitem则管理着 viewbox（负责显示数据和处理交互）、坐标轴（axisitem）和标签等组件。通过 plotwidget的 plot()方法添加数据时，它会创建 plotdataitem等对象并在 viewbox中渲染。

基本使用与样式定制

基本的使用流程非常直接，同时允许进行丰富的样式定制。

创建与数据绘制：

import pyqtgraph as pg
from pyqt5.qtwidgets import qapplication
import numpy as np
import sys
app = qapplication(sys.argv)
plot_widget = pg.plotwidget(title="基础示例") # 设置图表标题
# 准备并绘制数据
x = np.linspace(0, 10, 100)
y = np.sin(x)
plot_widget.plot(x, y, pen='b', name='正弦波') # 绘制一条蓝色曲线，并命名
plot_widget.show()
sys.exit(app.exec_())

背景与网格：

plot_widget.setbackground('w')  # 设置背景为白色
plot_widget.showgrid(x=true, y=true, alpha=0.3)  # 显示网格并设置透明度

坐标轴与标题：

plot_widget.setlabel('left', '幅度', units='v') # 设置坐标轴标签
plot_widget.setlabel('bottom', '时间', units='s')
plot_widget.settitle("信号波形图", color='b', size='14pt') # 设置图表标题

线条与数据点：通过 pen（线条）、symbol（标记点）、symbolbrush（标记填充色）等参数自定义。

# 绘制带红色圆形标记的实线
plot_widget.plot(x, y, pen='b', symbol='o', symbolsize=5, symbolbrush='r')

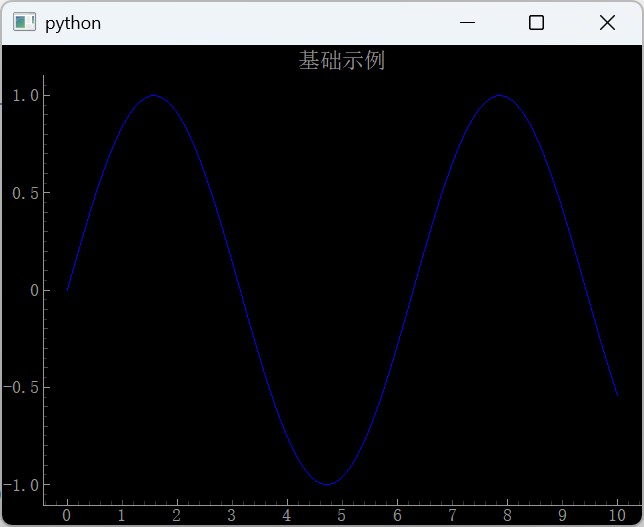

效果如图：

plotwidget常用属性、函数、信号

下面这个表格汇总了 plotwidget 最常用的属性、函数和信号。

类别	名称	功能描述	常用参数/值
常用属性	`background`	设置图表区域的背景颜色。	颜色字符串（如 `'w'`代表白色）、十六进制值（如 `'#ffffff'`）、rgb/a元组或 `qcolor`对象。
	`antialiasing`	控制是否开启抗锯齿，使线条和文本边缘更平滑。	布尔值（`true`或 `false`），开启可能会轻微影响性能。
	`interactive`	设置绘图区域是否允许用户交互（如鼠标缩放、拖拽）。	布尔值（`true`或 `false`）。
核心函数	`plot()`	在图表上绘制曲线或散点图。	`x`, `y`（数据）, `pen`（线条）, `symbol`（数据点标记）, `name`（图例名称）等。
	`setlabel()`	设置坐标轴的标签（标题）。	`axis`（轴，如 `'left'`, `'bottom'`）, `text`（标签文本）, `units`（单位，可选）。
	`setxrange()`/ `setyrange()`	设置x轴或y轴的显示范围。	`min`（最小值）, `max`（最大值）, `padding`（边距，通常设为0以精确控制）。
	`showgrid()`	显示或隐藏背景网格线。	`x`（x轴网格）, `y`（y轴网格）, `alpha`（网格线透明度）。
	`addlegend()`	在图表上添加图例，需要与 `plot()`函数中的 `name`参数配合使用。	无参数或通过 `offset`参数设置图例位置。
	`clear()`	清除图表上所有的绘图项。	无参数。
重要信号	`sigxrangechanged`	当x轴的显示范围发生变化时（例如用户通过鼠标缩放或拖拽）发出此信号。
	`sigyrangechanged`	当y轴的显示范围发生变化时发出此信号。

核心功能详解与代码示例

下面我们结合具体代码，进一步了解这些功能如何协同工作。

基本图表设置与绘制

下面的代码展示了如何创建一个基本的图表，包括设置背景、标题、坐标轴标签和网格。

import pyqtgraph as pg
from pyqt5.qtwidgets import qapplication
import sys
import numpy as np
app = qapplication(sys.argv)
# 创建plotwidget
plot_widget = pg.plotwidget()
# 设置背景为白色
plot_widget.setbackground('w')
# 设置图表标题
plot_widget.settitle("温度变化曲线", color='b', size='14pt')
# 设置坐标轴标签
plot_widget.setlabel('left', '温度', '°c')
plot_widget.setlabel('bottom', '时间', 's')
# 显示网格
plot_widget.showgrid(x=true, y=true, alpha=0.3)
# 生成示例数据并绘图
x = np.linspace(0, 10, 100)
y = np.sin(x)
# 绘制一条红色、带圆形标记的曲线，并命名为“示例曲线”
plot_widget.plot(x, y, pen='r', symbol='o', symbolsize=5, name='示例曲线')
# 添加图例
plot_widget.addlegend()
plot_widget.show()
sys.exit(app.exec_())

视图控制与交互

通过设置视图范围和使用信号，可以实现图表的自动缩放或联动。

# 将x轴范围锁定在0到5，y轴范围锁定在-1.5到1.5，并且不留边距（padding=0）
plot_widget.setxrange(0, 5, padding=0)
plot_widget.setyrange(-1.5, 1.5, padding=0)
# 连接信号，当视图范围改变时在控制台打印新范围
def on_x_range_changed(view, range_tuple):
   print(f"x轴范围变为: {range_tuple}")
plot_widget.sigxrangechanged.connect(on_x_range_changed)

动态数据更新

对于实时数据展示，高效的方法是更新已有数据项，而非清除重绘。

# 初始绘制一条空曲线，并保存其引用
curve = plot_widget.plot(pen='b')
# 初始化数据容器
data_x = []
data_y = []
# 模拟数据更新函数
def update_data(new_value):
   data_x.append(len(data_x))  # 假设x轴是数据点索引
   data_y.append(new_value)
   # 高效更新曲线数据
   curve.setdata(data_x, data_y)

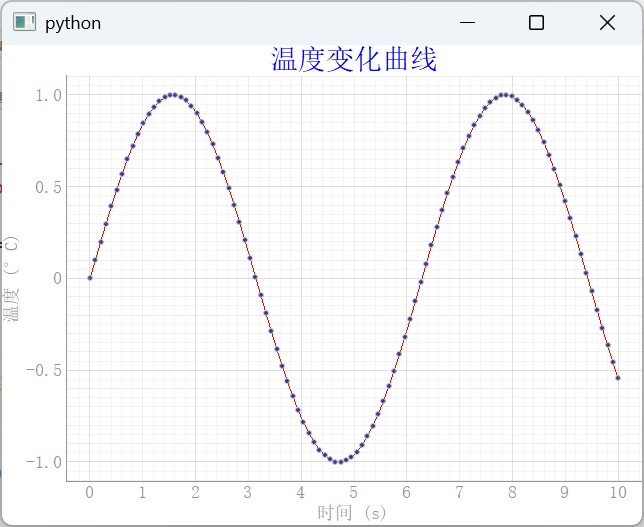

效果如图：

实用技巧与进阶概念

掌握了基本操作后，了解一些进阶概念和技巧能让你的图表更出色。

理解底层架构：plotwidget是一个高级封装，其内部核心是一个 plotitem，而 plotitem又包含一个负责实际显示和交互的 viewbox。当你调用 plot_widget.plot()时，实际上是在其内部的 plotitem上操作。这种设计使得 plotwidget既易用又强大。

线条与标记样式：通过 pg.mkpen()和 pg.mkbrush()可以创建更复杂的线条和填充样式。

# 创建自定义的笔（pen）：蓝色、2像素宽、虚线
custom_pen = pg.mkpen(color='b', width=2, style=pg.qtcore.qt.dashline)
# 创建自定义的画刷（brush）：绿色填充
custom_brush = pg.mkbrush('g')
plot_widget.plot(x, y, pen=custom_pen, symbol='s', symbolbrush=custom_brush)

多图表布局：如果需要在一个窗口中排列多个图表，可以使用 graphicslayoutwidget，它类似于一个网格布局，可以轻松地添加和管理多个 plotitem。

layout_widget = pg.graphicslayoutwidget()
plot1 = layout_widget.addplot(row=0, col=0, title="图表1")
plot2 = layout_widget.addplot(row=0, col=1, title="图表2")
plot3 = layout_widget.addplot(row=1, col=0, colspan=2, title="图表3") # 合并两列

高级功能与应用

实时数据更新：这是pyqtgraph的强项。正确做法是更新已有数据项，而非重绘。

# 初始化时获取曲线引用
self.curve = plot_widget.plot(pen='y')
# ... 数据更新逻辑
new_y = np.sin(new_x)
self.curve.setdata(new_x, new_y) # 高效更新数据

鼠标交互与事件：默认支持缩放和平移。还可以连接鼠标事件实现点击添加点等高级交互。

# 连接鼠标点击事件示例
def on_click(event):
    pos = event.scenepos()
    # 将场景坐标转换为数据坐标...
plot_widget.scene().sigmouseclicked.connect(on_click)

实用技巧

性能优先：处理海量数据或需要高频实时更新时，plotwidget是理想选择。
理解层次：明确 plotwidget(容器) 、plotitem(图表管理) 和 viewbox(数据视图) 的分工，有助于解决复杂问题。
善用示例：通过运行 import pyqtgraph.examples; pyqtgraph.examples.run()来探索大量现成案例。

扩展

plotwidget是如何体现graphicsview、graphicsscene、graphicsitem这三个核心组件交互的

plotwidget 的精妙之处在于，它作为一个高度集成的高级组件，将 qt graphics view 框架中三个核心组件——graphicsview（视图）、graphicsscene（场景）和 graphicsitem（图元）的复杂交互封装了起来，为我们提供了一个开箱即用、功能强大的绘图界面。

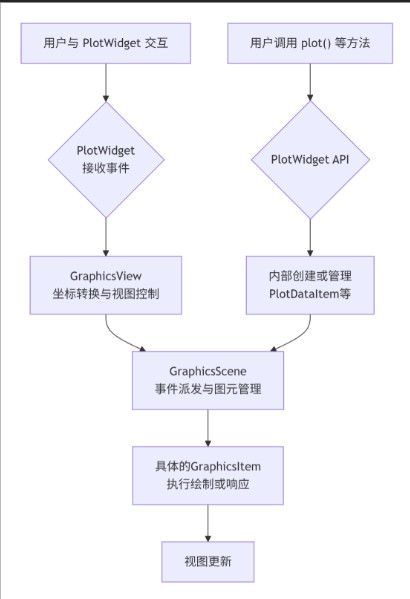

为了更直观地理解这三者是如何在 plotwidget 内部协同工作的，我们可以参考下面的协作流程图：

下面我们来详细解读这个协作过程。

核心交互流程

1. 视图（graphicsview）：交互的窗口

plotwidget 本身继承自 graphicsview，它充当了观察窗口的角色。

职责：负责将不可见的场景内容可视化显示在屏幕上，并处理最基础的鼠标缩放、平移、键盘事件等用户交互。
在plotwidget中的体现：当你创建一个 plotwidget 时，就已经创建了一个“准备好了”的视图窗口。你无需手动创建 qgraphicsview，plotwidget 已经包含了它。

2. 场景（graphicsscene）：图元的舞台

plotwidget 内部自动创建并管理着一个 plotitem（它本身是一种特殊的 graphicsitem），而 plotitem又包含一个 viewbox和一个默认的 graphicsscene。

职责：graphicsscene是一个不可见的容器和管理者。它不负责绘制，而是管理所有添加到其中的图元（graphicsitem），处理事件的派发（比如将鼠标点击事件传递给正确的图元），并管理图元的状态（如选择状态）。
在plotwidget中的体现：当你调用 plotwidget.plot()方法绘制一条曲线时，曲线（一个 plotdataitem）实际上是被添加到了这个内部的场景中。场景负责维护这条曲线和其他所有图元（如坐标轴、网格、标签）的层次和关系。

3. 图元（graphicsitem）：真正的内容

在场景中显示的每一个独立元素都是一个图元。

职责：这是具体的内容绘制者。一条曲线、一个数据点、一段文字、一个坐标轴刻度，都可以是单独的图元。它们知道自己如何被绘制（通过重写 paint()方法），并能响应发生在其自身范围内的事件。
在plotwidget中的体现：plotwidget.plot()方法会创建并返回一个 plotdataitem（它是 graphicsitem的子类），它就是你看到的那条曲线。同样，坐标轴（axisitem）、图例等也都是图元。

协作实例：一次鼠标点击的旅程

假设你在 plotwidget 的曲线图上点击了一下鼠标，这个过程清晰地展示了三者的协作：

视图接收：plotwidget（作为 graphicsview）首先接收到原始的鼠标点击视图坐标（以像素为单位，原点在视图左上角）。
坐标转换：plotwidget使用 maptoscene()函数将视图坐标转换为场景坐标。
事件派发：转换后的事件被传递给内部的 graphicsscene。
定位图元：graphicsscene根据场景坐标，查询哪个（些）图元位于点击位置之下（例如，你的曲线图元），这就是所谓的碰撞检测。
图元响应：事件被派发给命中了的曲线图元（plotdataitem）。这个图元可以触发相应的动作，例如发射一个包含点击位置数据坐标的信号，或者改变自身外观以示被选中。

开发者视角的简化

对于我们开发者而言，plotwidget 的伟大之处在于它将底层交互封装成了简单的 api。在绝大多数情况下，你不需要直接操作 graphicsscene或底层的 graphicsitem。

添加内容：使用 plotwidget.plot(), plotwidget.additem()等方法。plotwidget 会帮你处理将这些图元添加到正确场景的一切事宜。
设置样式：直接调用 plotwidget的方法，如 setbackground(), showgrid(), setlabel()。这些调用最终都会由 plotwidget 传递给内部对应的场景和图元（如坐标轴图元）来执行。
获取内部组件：在需要更高级控制时，你可以通过 plotwidget.getplotitem(), plotwidget.getviewbox(), plotwidget.scene()等方法来获取内部的组件，从而进行深度定制。

总结

简单来说，plotwidget 是一个“导演”，它搭建了一个完整的演出舞台（整合了 scene 和 view），并提供了丰富的“剧本”（api）。而我们开发者就像“制片人”，只需要下达指令（“在这里画一条正弦曲线”），导演就会指挥演员（graphicsitem）在舞台上的正确位置进行表演，并处理好观众（用户）与演员之间的所有互动。

希望这些介绍能帮助你更好地理解和使用 plotwidget。它是一个在功能、易用性和性能之间取得了出色平衡的工具，非常适合用于构建交互式科学计算应用程序的图形界面。
