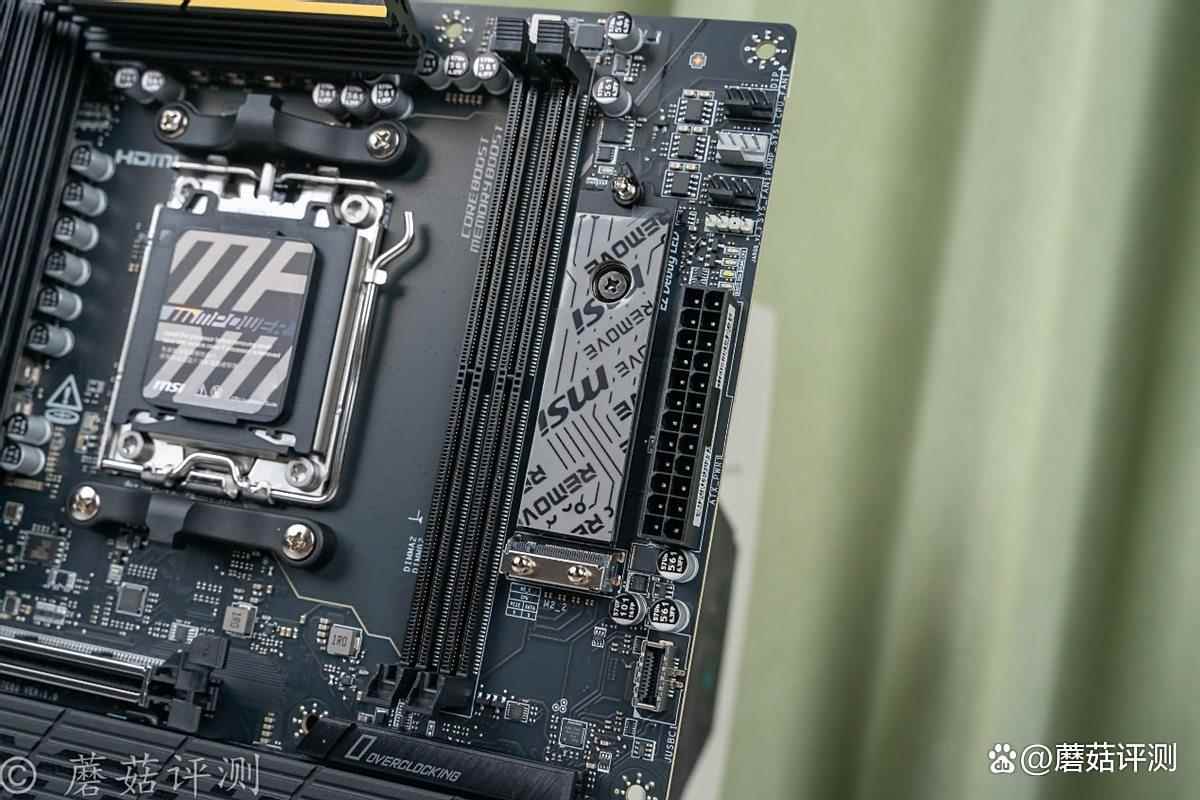

▼由于其采用双内存插槽设计，空出的空间微星放了一个m2插槽，双面散热设计，且是直连cpu的，最大支持pcie 5.0 x 4，整体采用快拆设计，日常拆装m2固态特别方便。
▼主板的主pcie插槽最大支持pcie 5.0 x 16，并配备钢铁装甲，保证强度和日常使用的稳定性。下面还有一个pcie插槽，最大支持pcie 4.0 x 4，且插槽为开口设计，方便安装一些x8、x16的设备，均不影响使用。

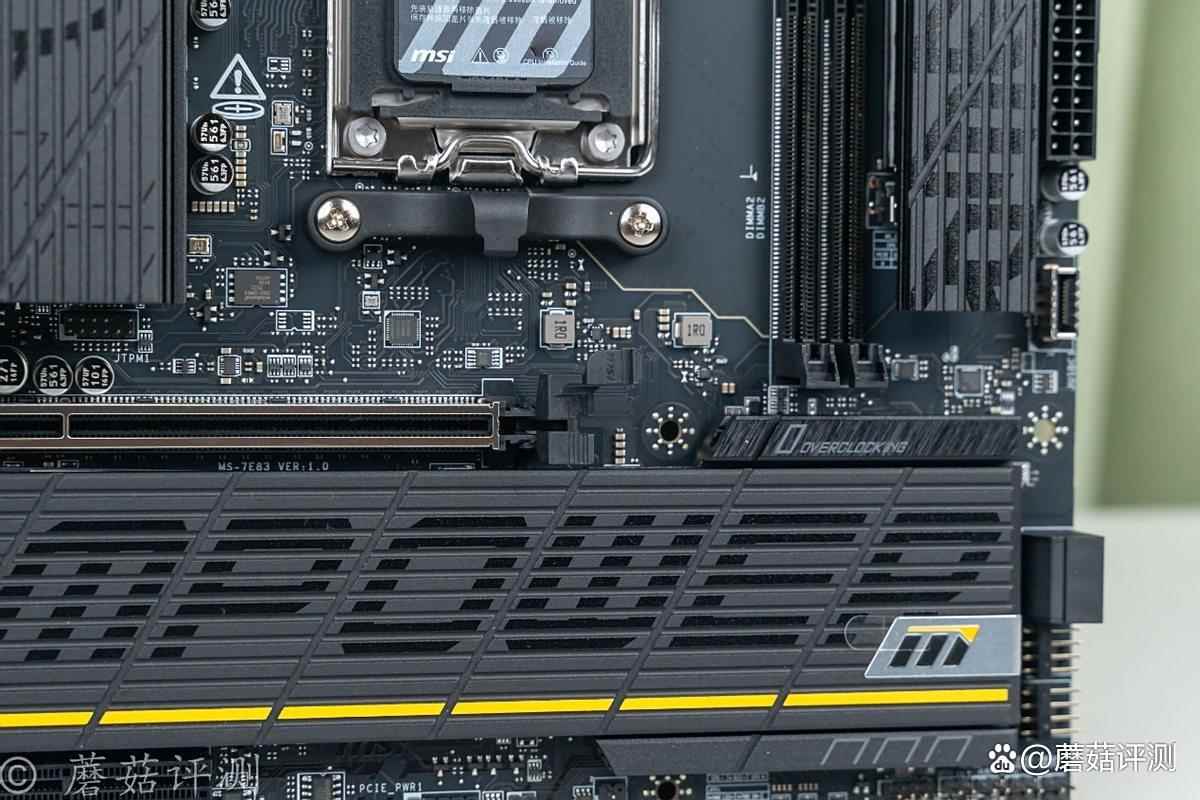

▼主板主pcie插槽的卡扣采用增大扳手的设计，方便日常拆装显卡。受限于主板正面空间限制，并没有采用按键式的快易拆设计。

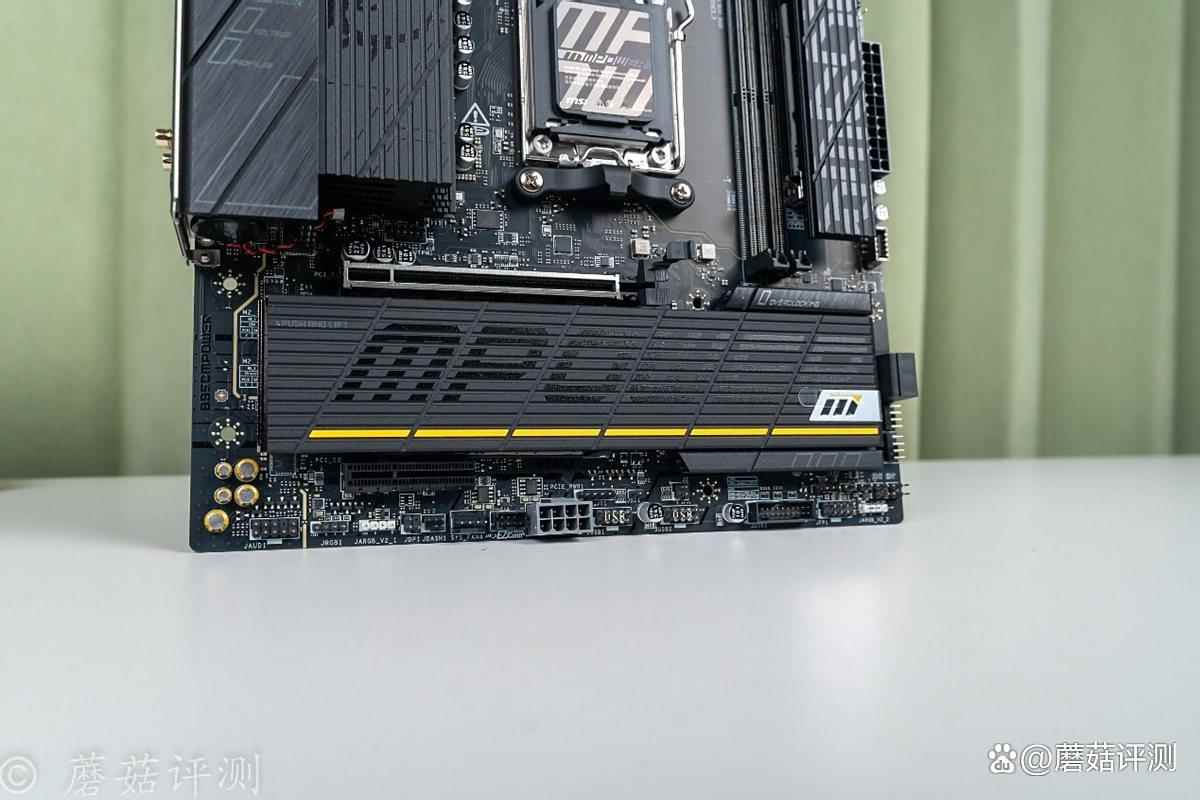

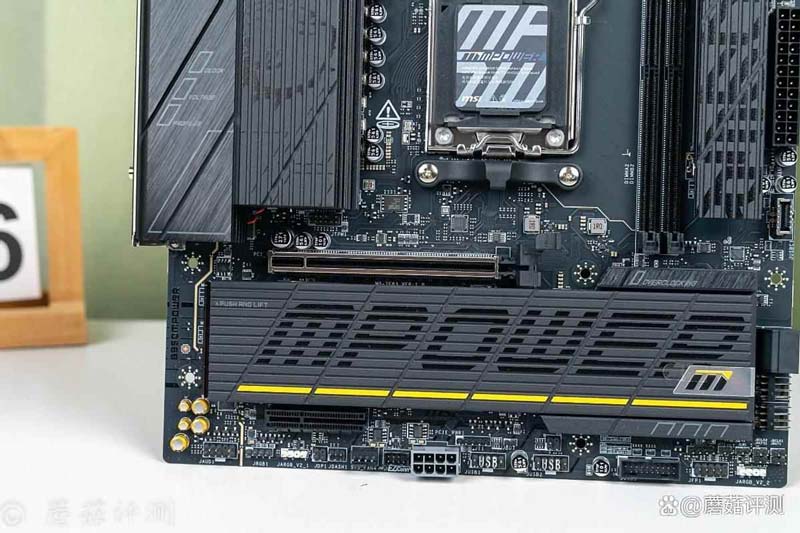

▼主板底部，从左到右，为一整块的金属散热片，表面有mpower的字样，采用快拆设计。

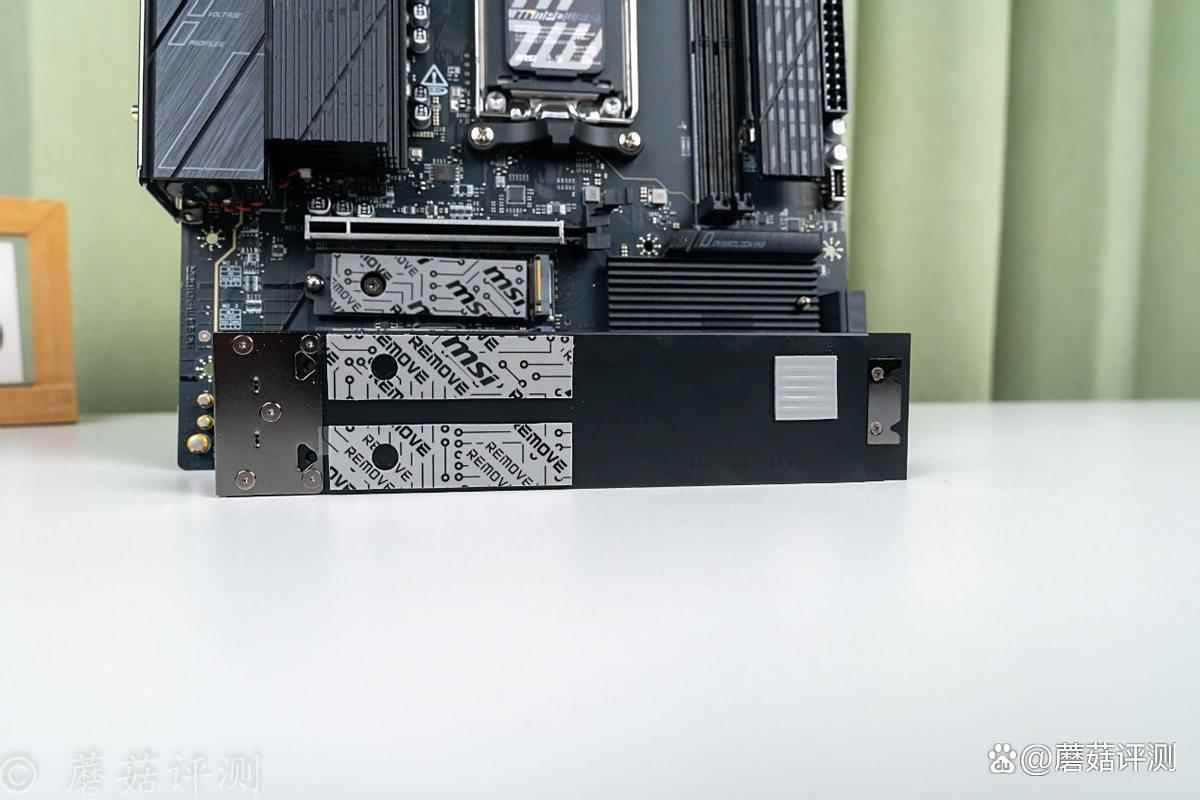

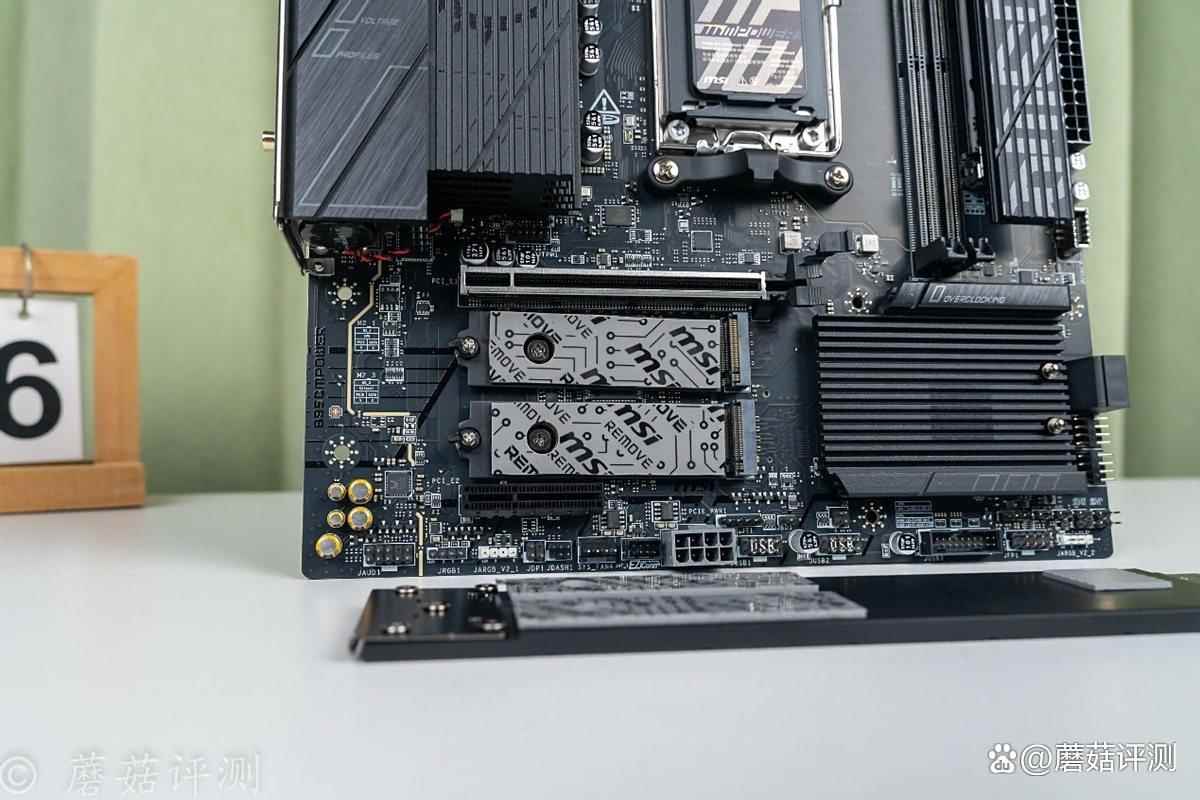

▼金属散热片的左侧轻轻一按，就能取下，底下是两个m2插槽，均采用双面散热设计，上面的为直连cpu，最大支持pcie 5.0 x 4，下面的是连接南桥的，最大支持pcie 4.0 x 4。
▼金属散热片的背面，除了m2固态的位置之外，在南桥部分也贴了导热垫。

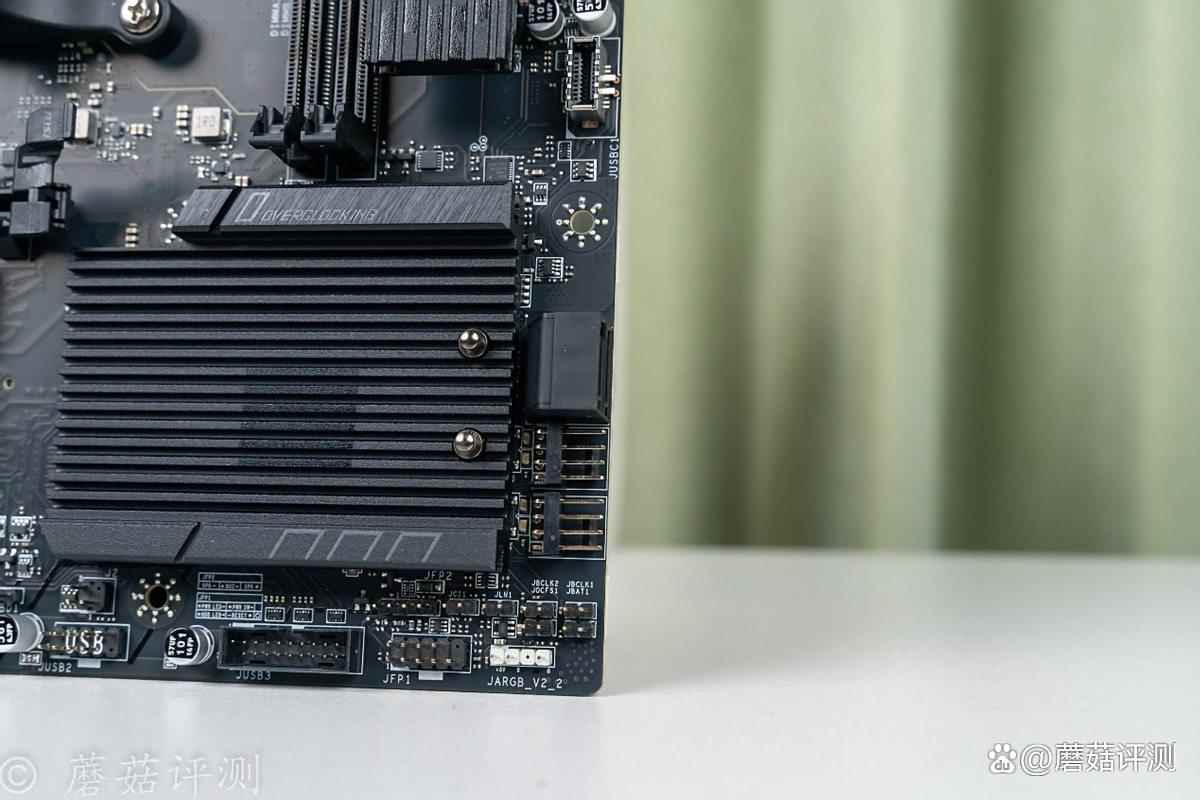

▼主板右下角，两个sata 3.0接口，两个4pin的风扇供电插座。

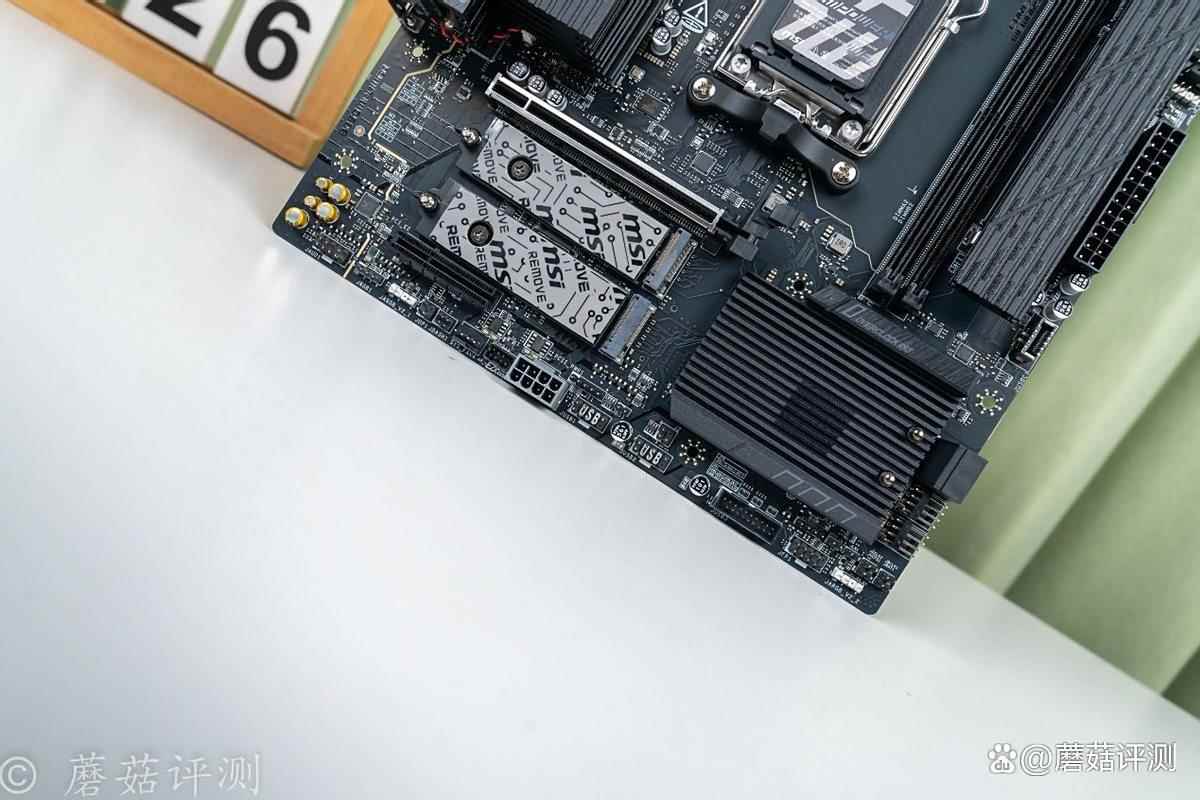

▼主板底部各种接口非常丰富，从左到右依次是音频插座、12v四针rgb灯效插座、5v三针灯效插座、4pin和6pin插座两个、4pin风扇供电插座、ezconn插座、8pin辅助供电插座、usb 2.0插座两个、机箱前置usb 3.0 type-a插座、机箱跳线插座、5v三针argb灯效插座以及一系列2pin和4pin插座。

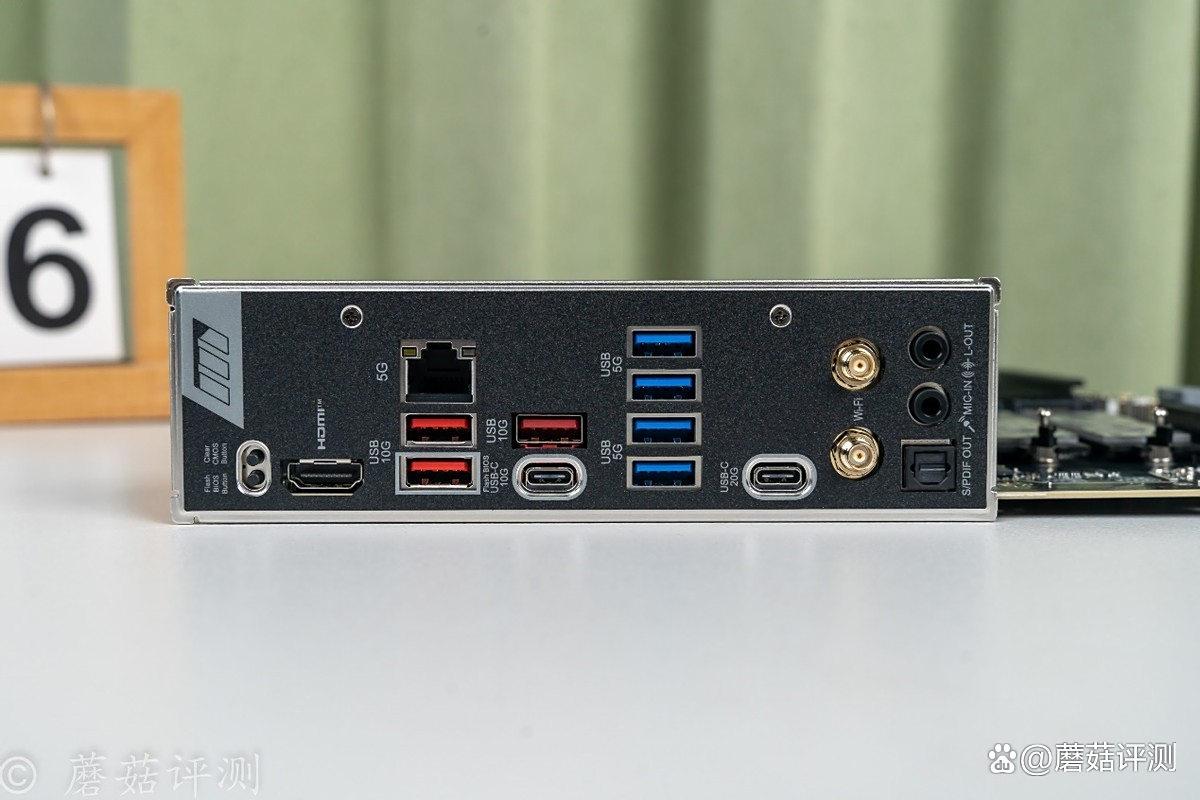

▼主板后部的io接口，从左到右依次是bios刷写和bios清除按键、hdmi视频输出接口、5g有线lan口、usb3.2 gen2 type-a接口3个（其中一个支持bios刷写）、usb3.2 gen2 type-c、usb3.2 gen1 type-a接口4个、usb3.2 gen2 x 2 type-c、wifi天线插座和3个音频接口（其中一个为光纤lan）。
▼主板背面，这块主板也有的聊。

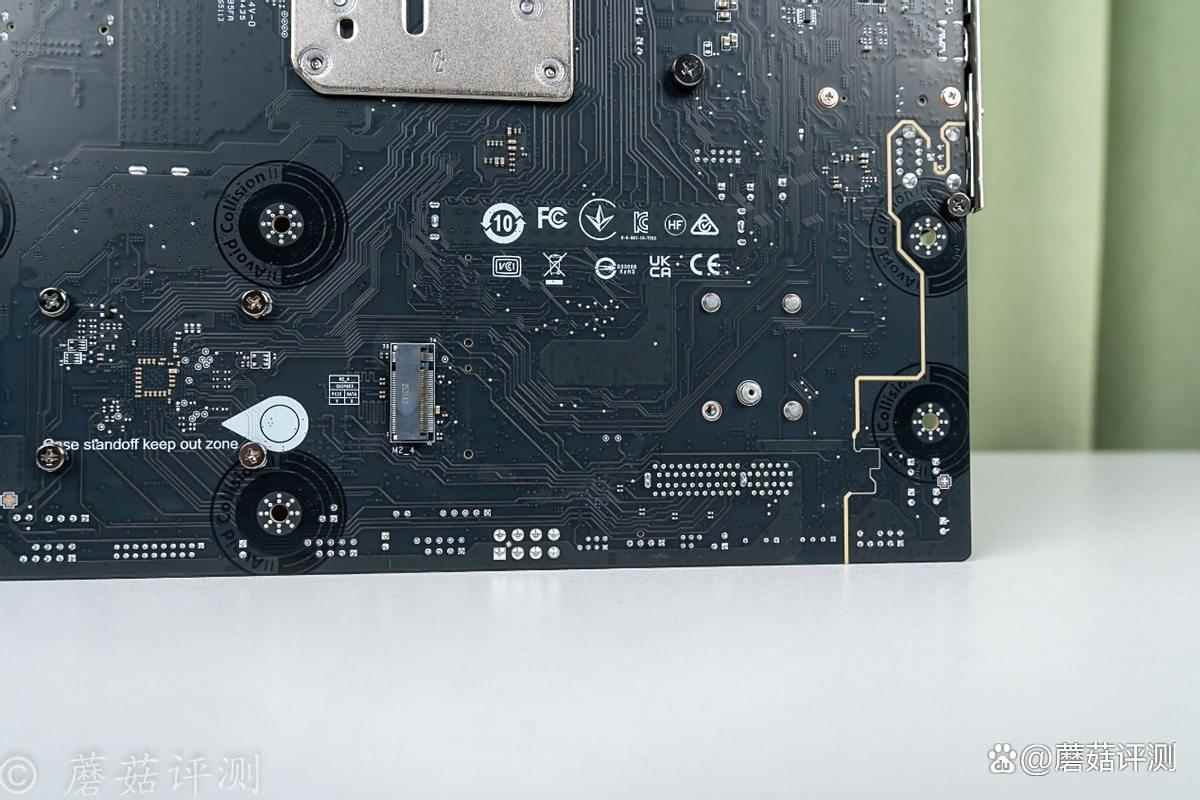

▼在主板底部，还标配有一个m2接口，这个m2接口最大支持pcie 4.0 x 2。另外多说一句，这块主板的这4个m2插槽和所有的pcie插槽，均无冲突，可以同时使用。只不过主板最下面的pcie插槽和主板背面的m2插槽均分x4，两个都使用的情况下，两个均为x2，只用pcie插槽就是x4，只用m2插槽，最大也只能x2。
微星b850mpower超频主板 拆解

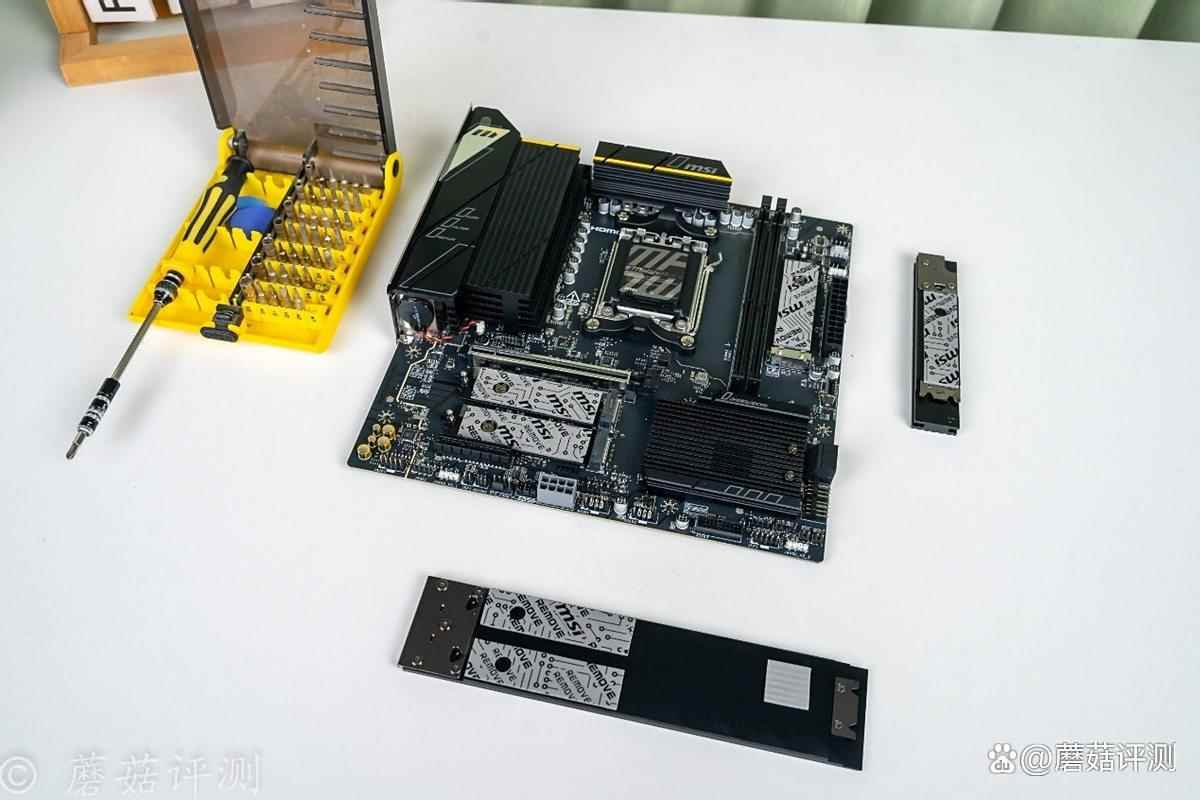

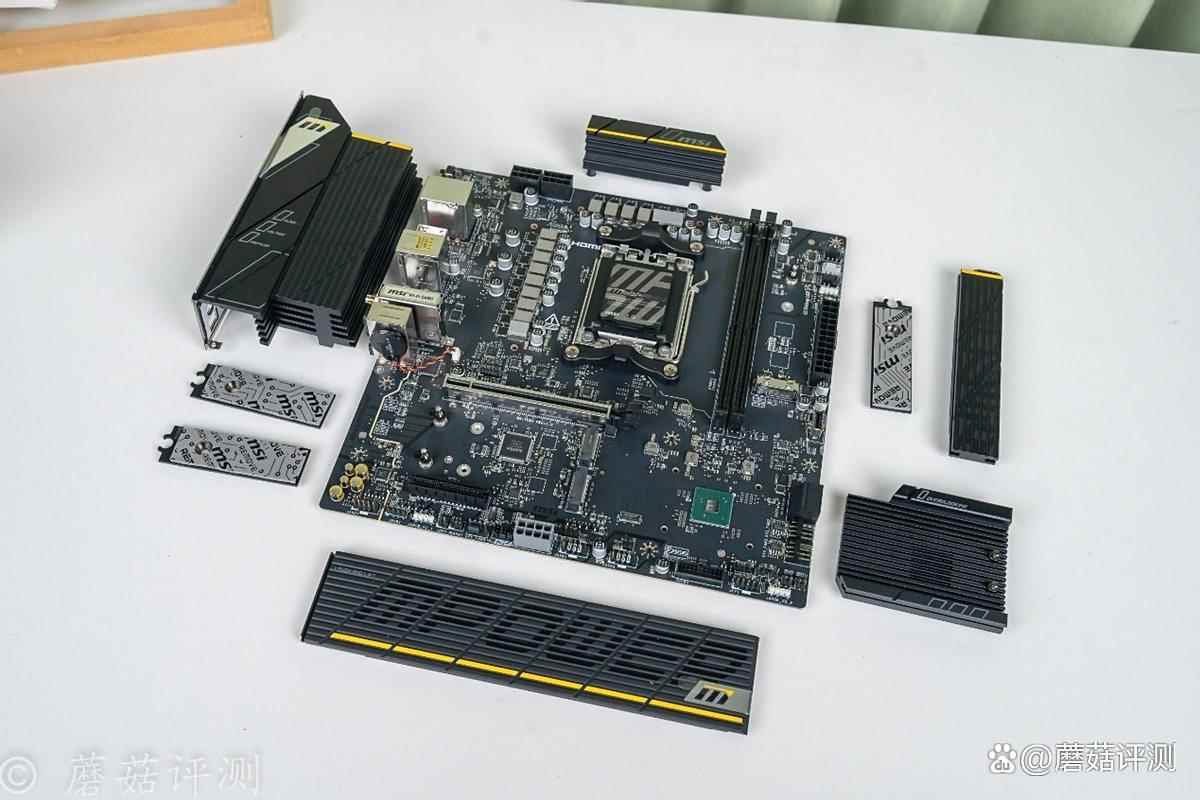

▼这块主板的拆解要麻烦一些，金属覆盖件数量众多。
▼这块主板的金属覆盖件做工都特别精致，用料也很扎实。
