今天我将介绍一个使用python和opencv库实现的实时颜色识别系统。这个系统能够通过摄像头捕捉视频流，并在视频中指定区域内识别主要颜色（红、黄、绿、蓝）。这种技术在机器人视觉、自动化检测和交互式应用中有着广泛的应用前景。
二、系统概述
该系统主要包含以下几个功能：
- 实时视频捕捉
- 在视频帧中划定特定检测区域
- 将检测区域转换为hsv色彩空间
- 分析区域内的色调(h)值
- 根据h值范围判断颜色类型
- 实时显示结果
三、代码解析
1. 导入库
import cv2
我们只需要导入opencv库，它提供了强大的计算机视觉功能，包括图像处理和视频捕捉。
2. 颜色识别函数
def get_color(img):
h = []
color_name = none
img = cv2.resize(img,(640,400),)
# 将彩色图转换为hsv
hsv = cv2.cvtcolor(img,cv2.color_bgr2hsv)
# 画矩形框
cv2.rectangle(img,(280,180),(360,260),(0,255,0),2)
# 依次取出每行每列的h，s,v值放入容器中
for i in range(280,360):
for j in range(180,260): h.append(hsv[j,i][0])
# 分别计算出h,s,v的最大最小
h_min = min(h);h_max = max(h)
# 判断颜色
if h_min >= 0 and h_max <= 10 or h_min >= 156 and h_max <= 180: color_name='red'
elif h_min >= 26 and h_max <= 34 : color_name='yellow'
elif h_min >= 35 and h_max <= 77 : color_name='green'
elif h_min >= 100 and h_max <= 124 : color_name='blue'
print(color_name)
return img,color_name
函数功能详解：
图像预处理：
- 首先将输入图像调整为固定尺寸(640×400)，确保处理一致性
色彩空间转换：
- 将bgr格式转换为hsv格式，hsv色彩空间更适合颜色识别
- h(色调)：表示颜色类型
- s(饱和度)：表示颜色的纯度
- v(亮度)：表示颜色的明暗程度
检测区域标记：
- 在图像上绘制一个绿色矩形框(280,180)到(360,260)，标识检测区域
数据采集：
- 遍历检测区域内每个像素点，收集所有h值
颜色判断：
- 计算区域内h值的最小和最大值
- 根据h值范围判断颜色：
- 红色：0-10或156-180
- 黄色：26-34
- 绿色：35-77
- 蓝色：100-124
3. 主程序循环
cap = cv2.videocapture(0)
while 1:
_,frame=cap.read()
img,cal = get_color(frame)
cv2.imshow('',img)
if cv2.waitkey(1) == 27:
break
视频捕捉初始化：
- 创建videocapture对象，参数0表示使用默认摄像头
主循环：
- 不断读取视频帧
- 调用get_color函数处理每一帧
- 显示处理后的图像
- 按esc键(ascii 27)退出程序
四、hsv色彩空间详解
为什么选择hsv而不是rgb进行颜色识别？
rgb的局限性：
- rgb三个通道都与亮度相关
- 对光照变化敏感
- 颜色判断需要同时考虑三个通道
hsv的优势：
- 将颜色信息(h)与亮度(v)、饱和度(s)分离
- 对光照变化有一定鲁棒性
- 颜色判断主要依据h通道
五、颜色范围设定
opencv中hsv的范围：
- h: 0-180 (通常色彩空间为0-360，但opencv使用8位存储，所以除以2)
- s: 0-255
- v: 0-255
常见颜色h值范围：
- 红色：0-10和170-180
- 橙色：11-25
- 黄色：26-34
- 绿色：35-77
- 蓝色：100-124
- 紫色：125-155

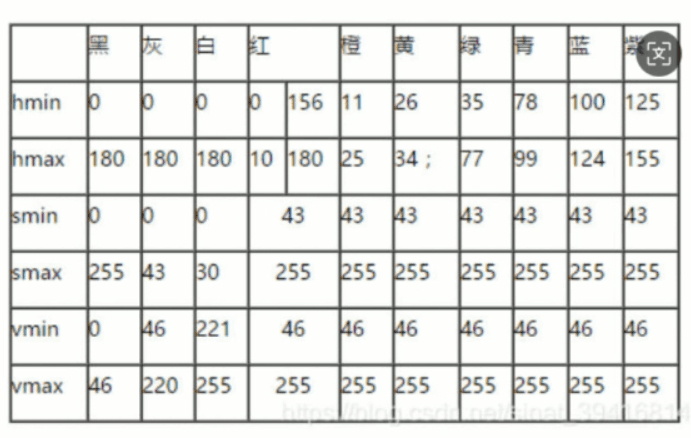

可对比如下的颜色范围图
六、系统优化建议
增加饱和度(s)和亮度(v)的过滤：
- 可以排除低饱和度(接近灰色)或低亮度(接近黑色)的区域
使用均值而非极值：
- 当前使用min/max容易受噪声影响，可改为计算平均值
扩大检测区域：
- 当前区域较小(80×80像素)，可以适当扩大
添加更多颜色识别：
- 如橙色、紫色等
优化性能：
- 当前双重循环效率不高，可以使用numpy进行向量化操作
七、完整代码
import cv2
def get_color(img):
h = []
color_name = none
img = cv2.resize(img,(640,400),)
# 将彩色图转换为hsv
hsv = cv2.cvtcolor(img,cv2.color_bgr2hsv)
# 画矩形框
cv2.rectangle(img,(280,180),(360,260),(0,255,0),2)
# 依次取出每行每列的h，s,v值放入容器中
for i in range(280,360):
for j in range(180,260): h.append(hsv[j,i][0])
# 分别计算出h,s,v的最大最小
h_min = min(h);h_max = max(h)
# 判断颜色
if h_min >= 0 and h_max <= 10 or h_min >= 156 and h_max <= 180: color_name='red'
elif h_min >= 26 and h_max <= 34 : color_name='yellow'
elif h_min >= 35 and h_max <= 77 : color_name='green'
elif h_min >= 100 and h_max <= 124 : color_name='blue'
print(color_name)
return img,color_name
cap = cv2.videocapture(0)
while 1:
_,frame=cap.read()
img,cal = get_color(frame)
cv2.imshow('',img)
if cv2.waitkey(1) == 27:
break
八、总结
本文介绍了一个基于opencv的实时颜色识别系统，通过hsv色彩空间转换和色调范围判断实现了基本颜色识别功能。该系统可以作为更复杂计算机视觉项目的基础，通过进一步优化和扩展，能够满足各种实际应用需求。
