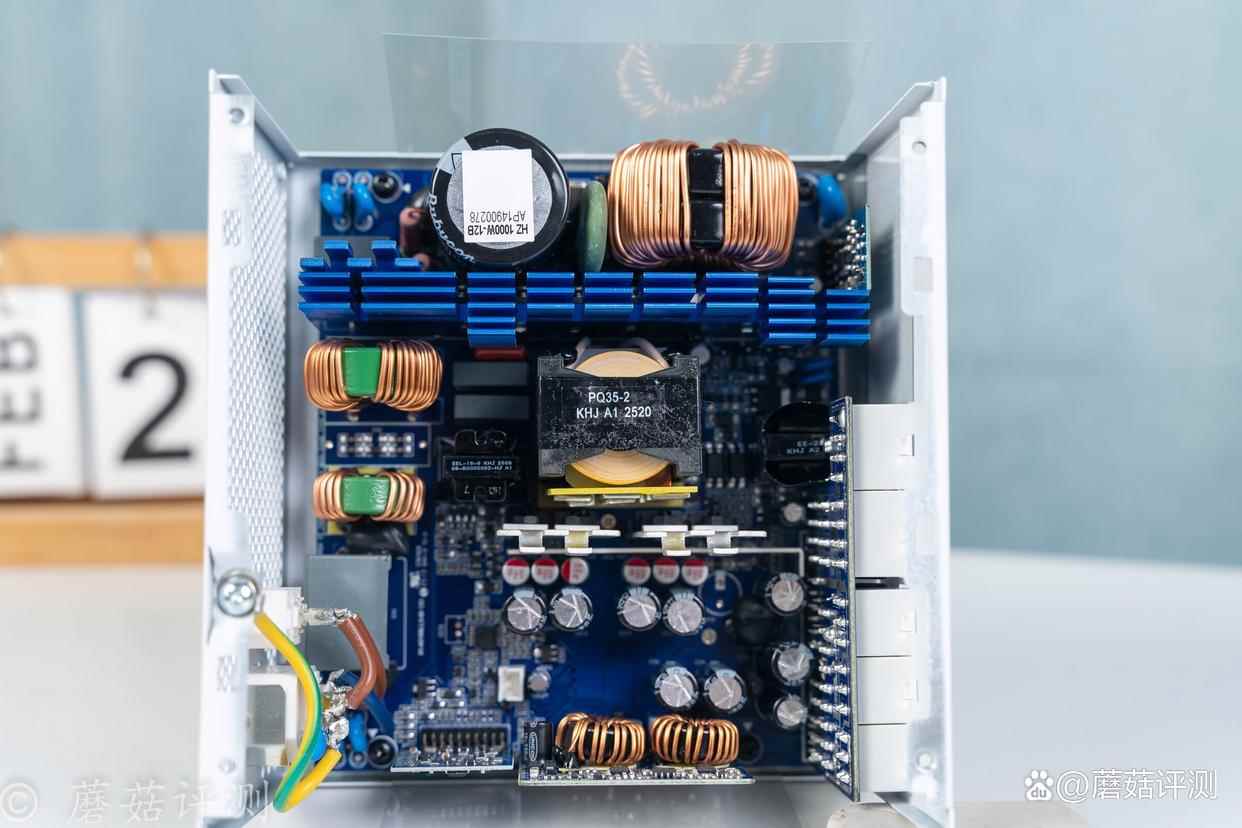

主电容是红宝石出品，容量560μf，耐压450v，耐温105℃，非常不错。
旁边是体积巨大的电感，还是双芯的，底部和四周均有点胶处理。
在电感和电容中间，是一颗绿色的ntc，防浪涌。在ntc的底部，还有设计有一个继电器，用于短接ntc，提高电源的整体效率。
电感后面是pfc的管子，2颗开关管、1颗二极管，开关管丝印slf60r090e7，美普森出品，规格为600v/38a/90mω，还不错，二极管完全看不到。
主动pfc电路的控制电路被放到了单独的一块小板上，就立在电感旁边。
电容后面是llc谐振电路，有四颗管子组成的全桥llc，管子背靠金属散热片，可以辅助散热，保证稳定运行。管子丝印cs25n50ff，规格为500v/25a/180mω，也还可以。
全桥llc谐振电路后面，是主电容，体积硕大。这个主电容的做工很不错，一侧有环氧板设计，表面的触点硕大，焊点饱满。
主电容旁边是同步整流电路，标配4颗mosfet，丝印agm4012c，规格为40v/220a，挺不错的。管子后面有金属散热片设计，可以辅助散热，保证稳定运行。
同步整流后的+12v，直接使用一根厚实的金属片直接连接到右侧的电源模组输出pcb上，这根金属片走线紧凑、过流能力强。金属片旁边是多颗稳压、滤波电容，看着不错。
电源的+5v和+3.3v使用独立的dc-dc电路，控制器是常见的apw7164，旁边是硕大的电感，电感底部有环氧板和点胶处理，细节做工不错。mosfet被放到了板子的底部，被电感挡住了，看不到。
转到dc-dc电路的背面，左侧还能看到一块小板，这是llc谐振电路的控制模块，主控芯片是德仪的lm324a。右侧的dc-dc电路背面，过流部分均有覆锡处理，减小内阻。
电源的模组输出pcb，背面也能看到很多覆锡的部分，另外从背面还能看到多颗稳压滤波电容的脚位。

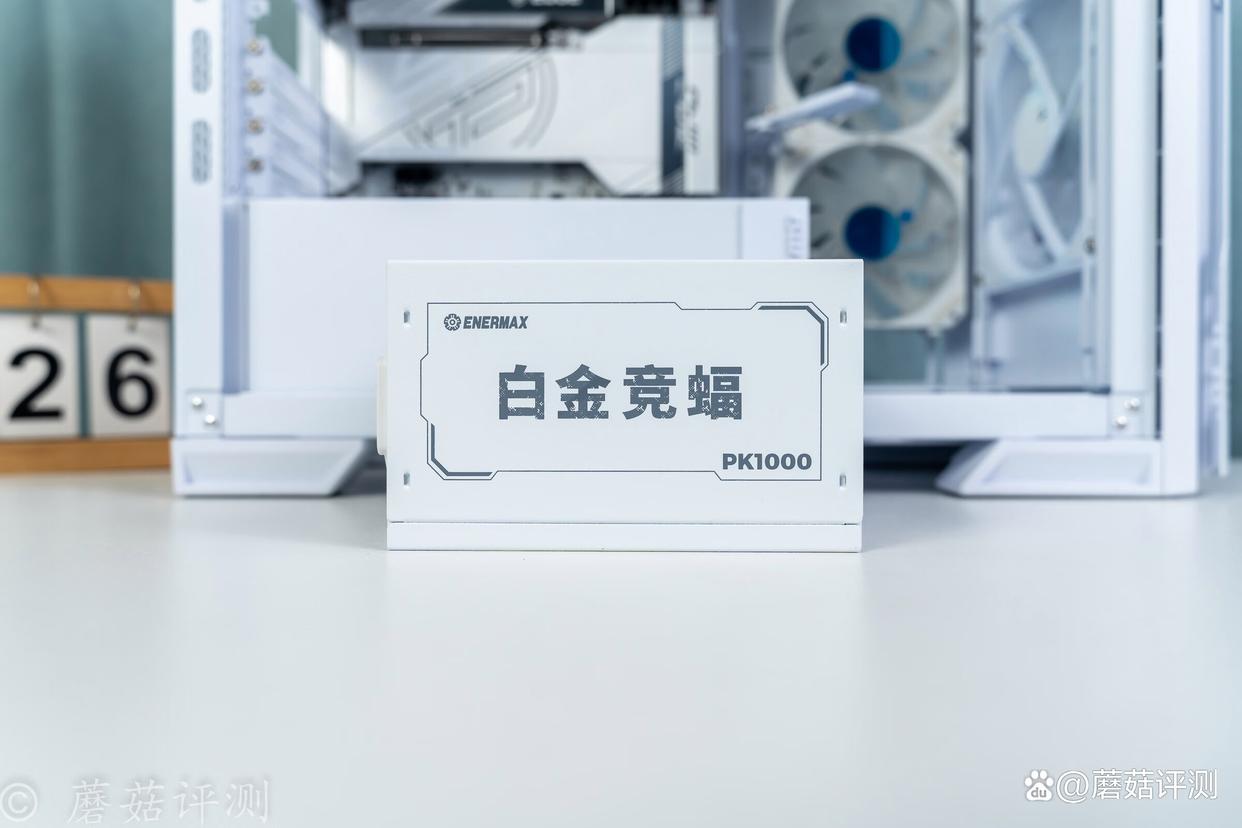

五、安耐美白金竞蝠pk1000w白金全模组电源 装机
电源的安装还是非常简单的，小编这里准备了一套265k搭配rtx 5080的白色海景房配置，搭配这款电源刚好。
