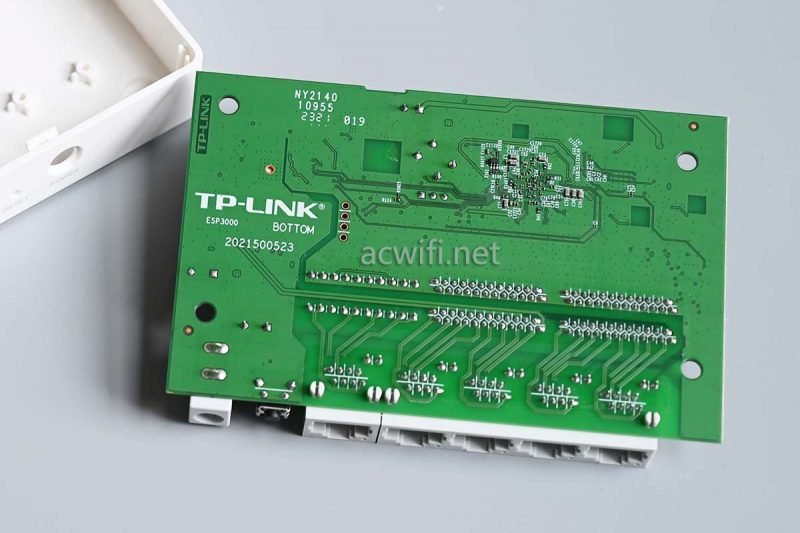

取出主板并翻转背面：

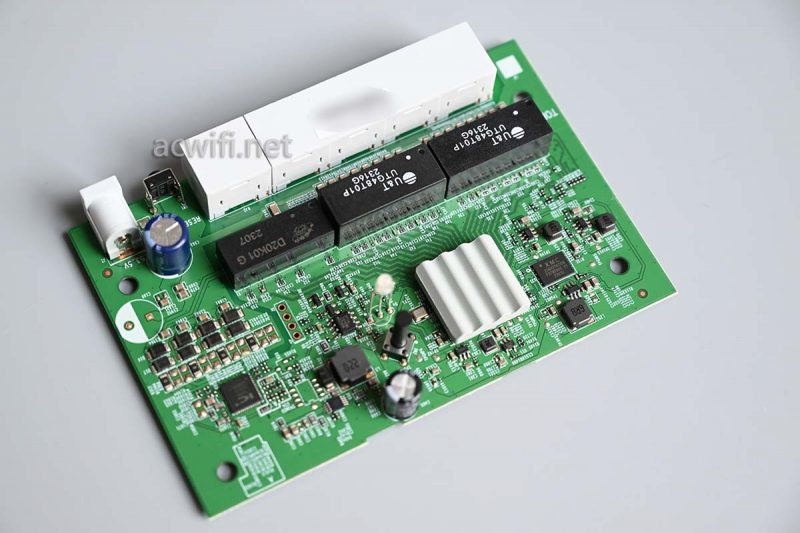

回到主板正面：

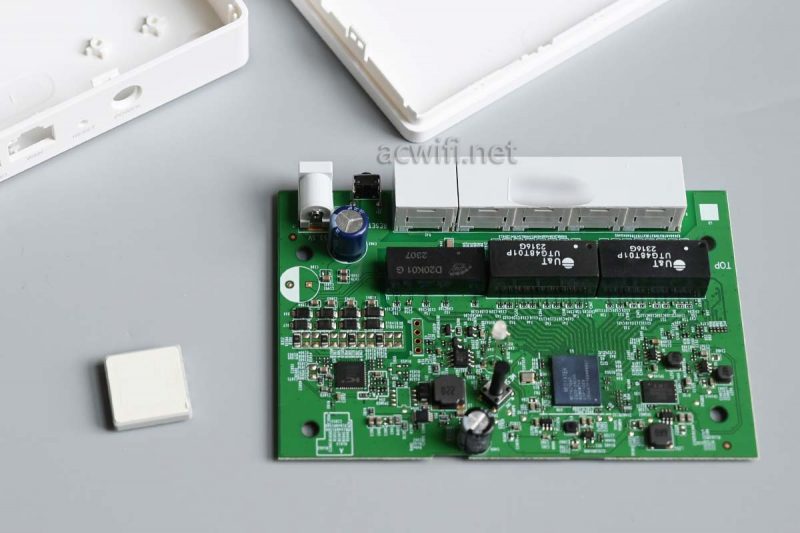

取下cpu上的碳硅陶瓷散热片：

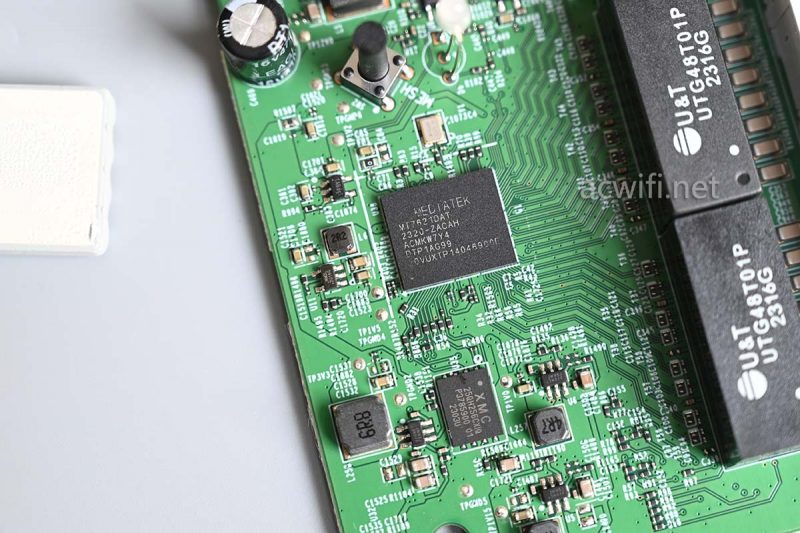

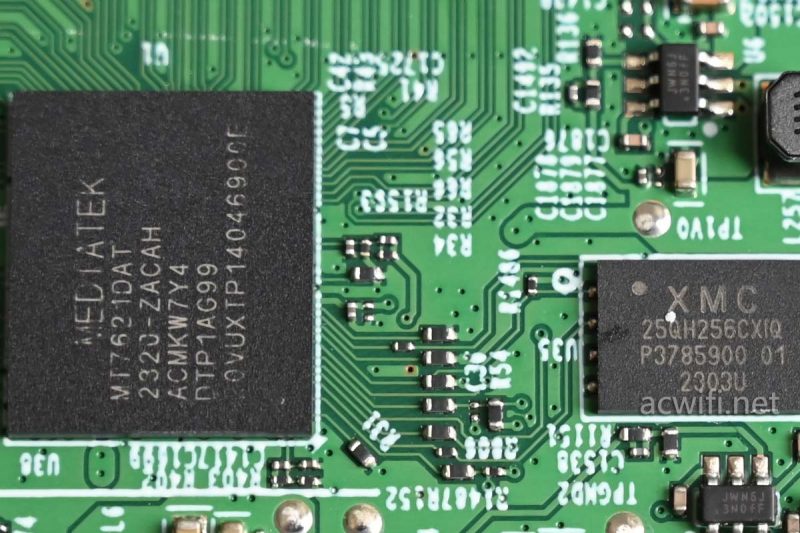

s30套装主机r405gp-ac的cpu型号是mt7621dat，双核880mhz，集成了128mb内存，旁边的闪存芯片xm25qh256cxiq，容量32mb：

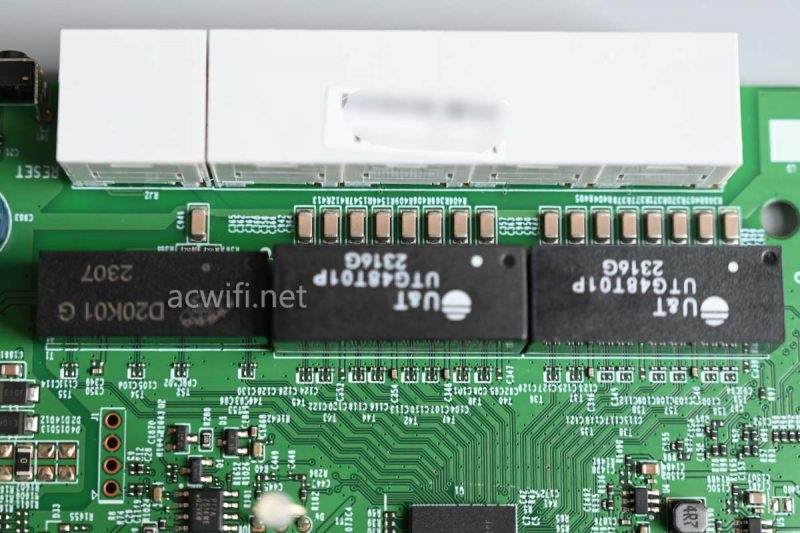

cpu还集成了五口千兆，所以网口全连去了cpu：

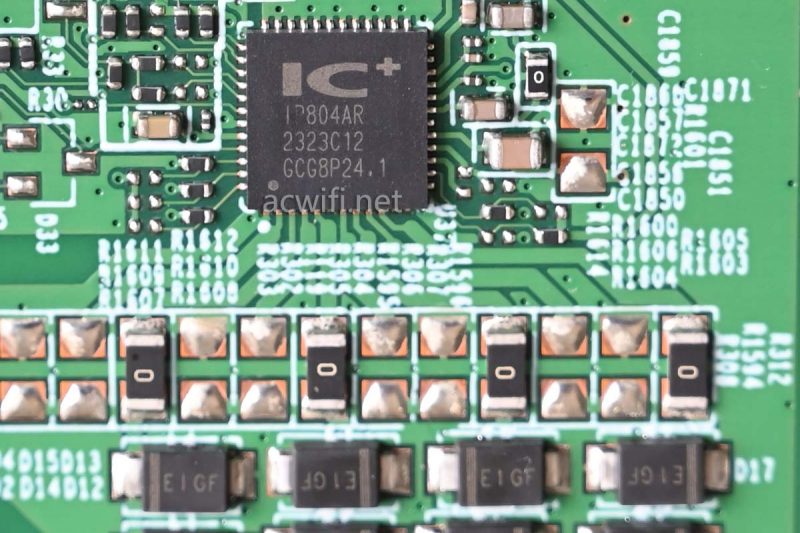

pse ic芯片是ip804ar，负责poe供电。
芯片不多，就不做汇总图啦：

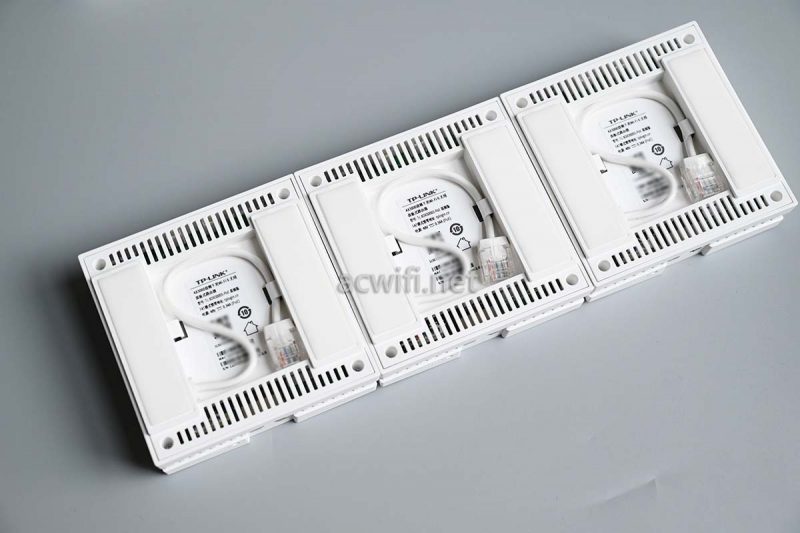

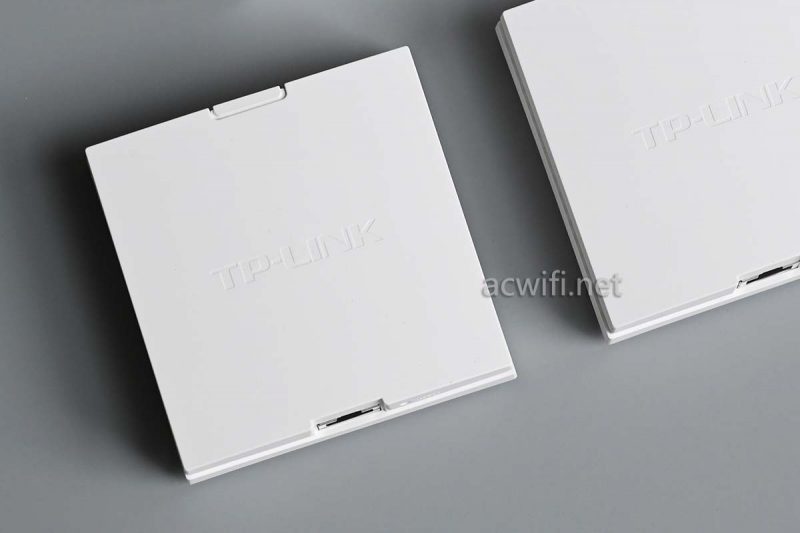

接着拆子路由。三台子路由是一样的，随机抽一台出来拆。
采用无痕胶粘贴安装的方式，这种粘贴的方式，我最早见于华为h6产品。

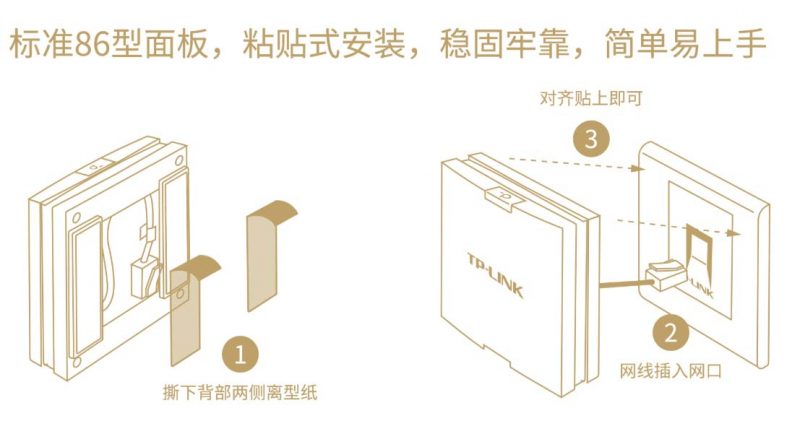

安装示意图：

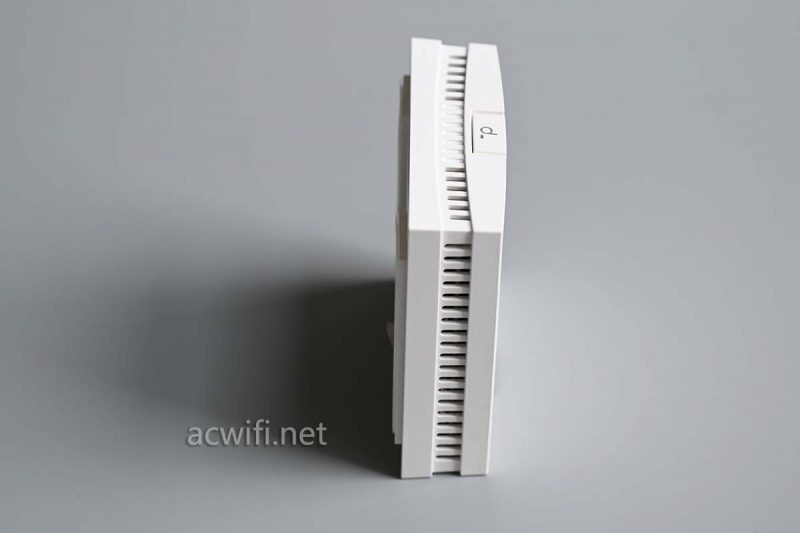

子路由器xdr3000s的厚度会比86面板ap要薄：
也没有可拆式的面板盖，没有fat/fit模式切换键，输出口旁边有个reset键。
虽然它没有胖/瘦模式切换键，但也不影响它可以支持fit模式，后面再详细说说。

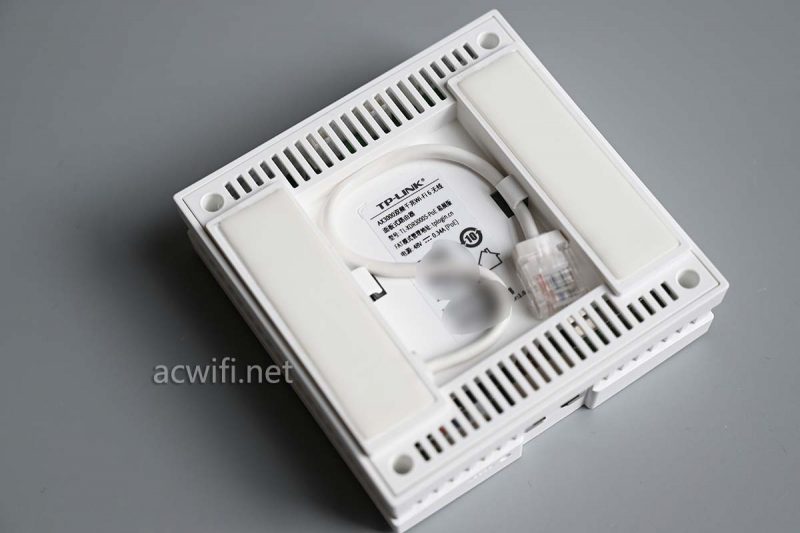

除了四周有散热孔，背面也有两排散热孔：

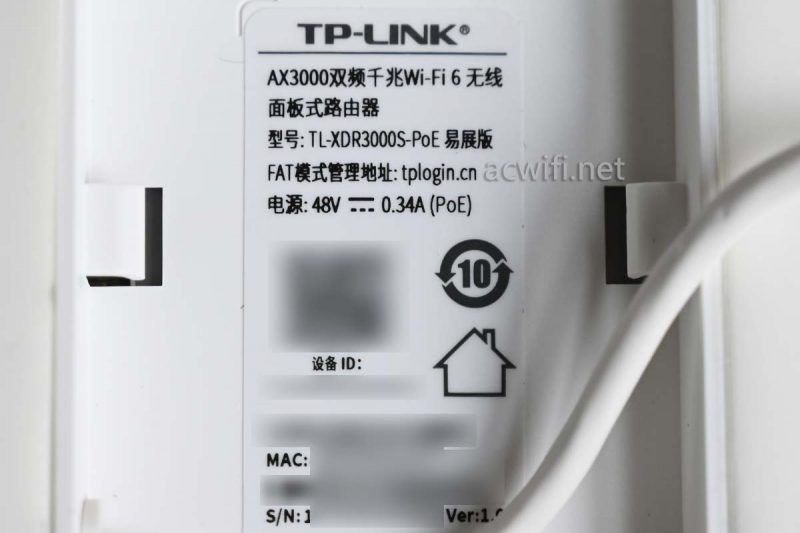

标签内容：型号tl-xdr3000s-poe 易展版：

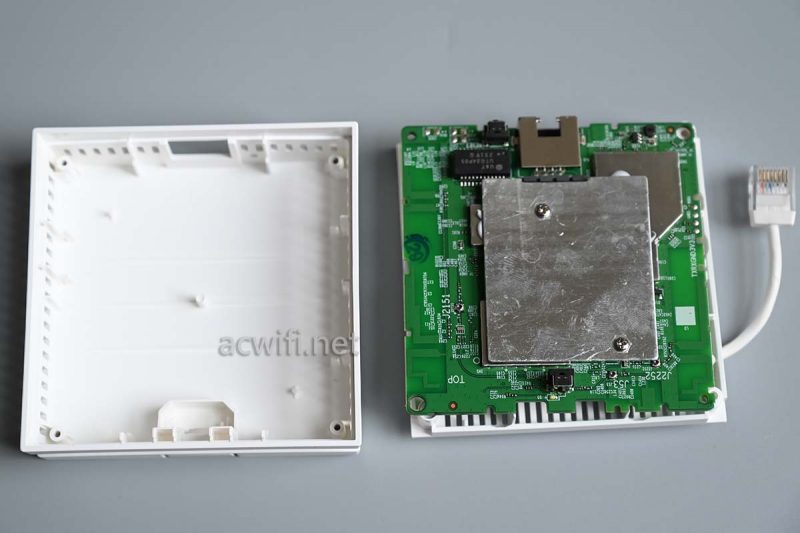

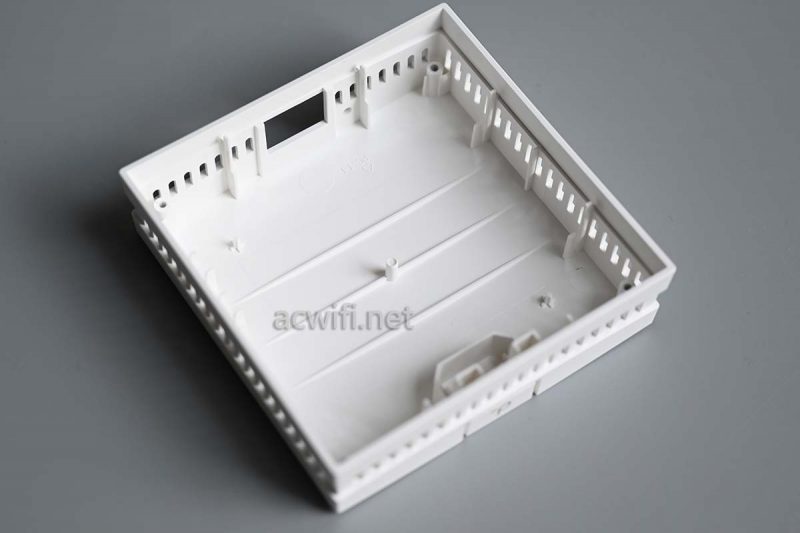

拆开外壳：
