先看cpu吧。

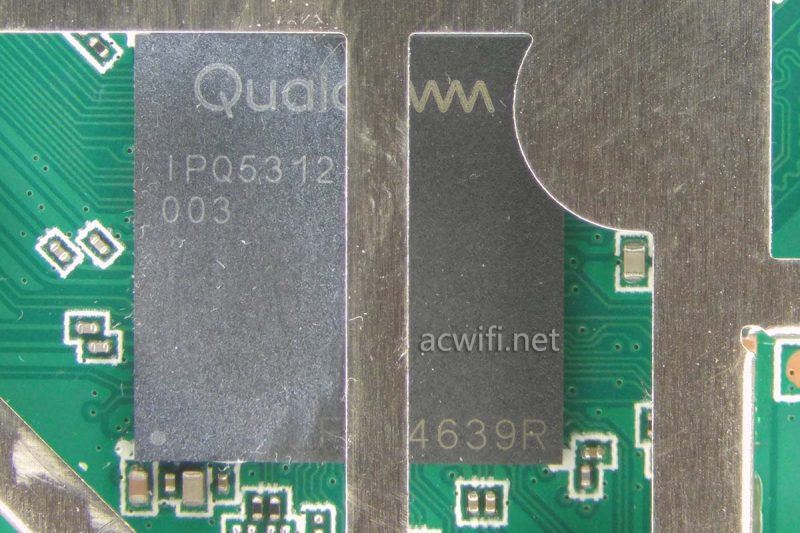

gl-be3600的cpu型号是这颗高通的ipq5312，四核a53，频率1.1ghz，有两个pcie3.0 x1，有两个hsgmii。cpu还集成了2.4g wi-fi 7，支持2x2mimo，在40mhz频宽和4096-qam下最高无线连接速率为688mbps。

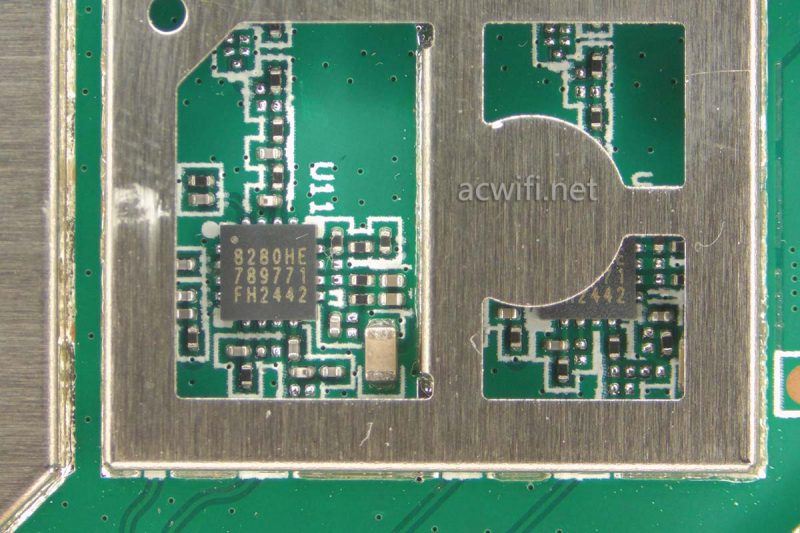

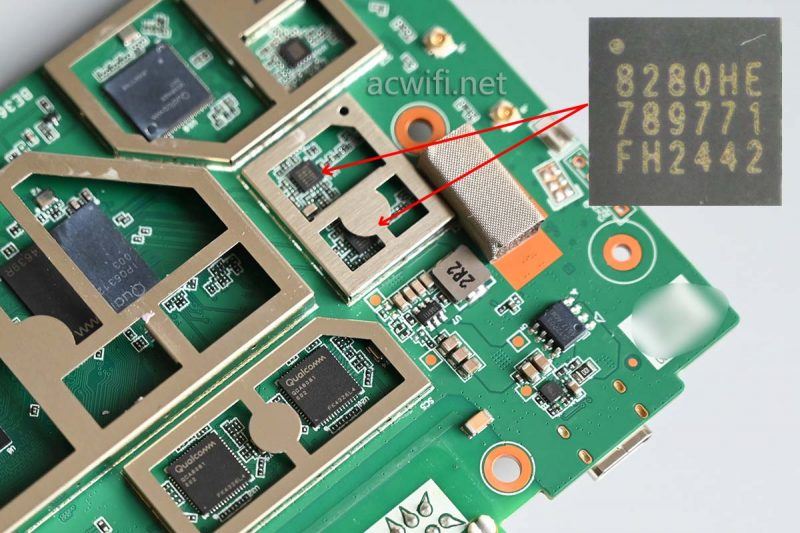

外置了两颗2.4g fem芯片，型号是kct8280he：
kct8280he的规格如下：
integrated high performance 2.4ghz pa, lna with bypass, and t/r switch
fully-matched input and output
integrated rf & dc power detector
transmit gain: 31.5db at 5v
receive gain: 13.5db at 5v
noise figure: 1.6db at 5v
output power:
+21.5dbm @ -43db devm, eht40/mcs13, 5v
+22.5dbm @ -40db devm, he40/mcs11, 5v
+24.0dbm @ -35db devm, vht40/mcs9, 5v
+25.0dbm @ -30db devm, ht20/mcs7, 5v
esd protection circuitry on all pins
minimal external components required
small package: lga-16l, 3mm x 3mm x 0.76mm (msl3, 260 oc per jedec j-std-020)
rohs and reach compliant

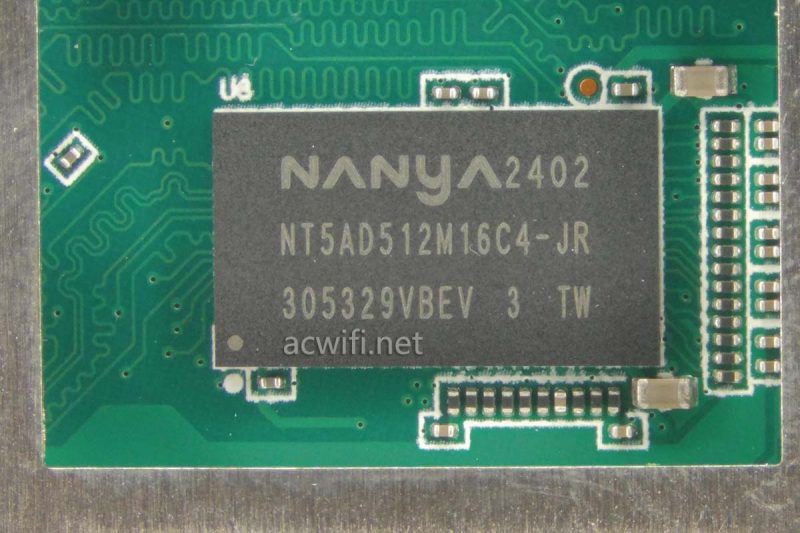

cpu旁边的内存芯片，型号是南来的nt5ad512m16c4-jr，ddr4-3200，容量1gb：

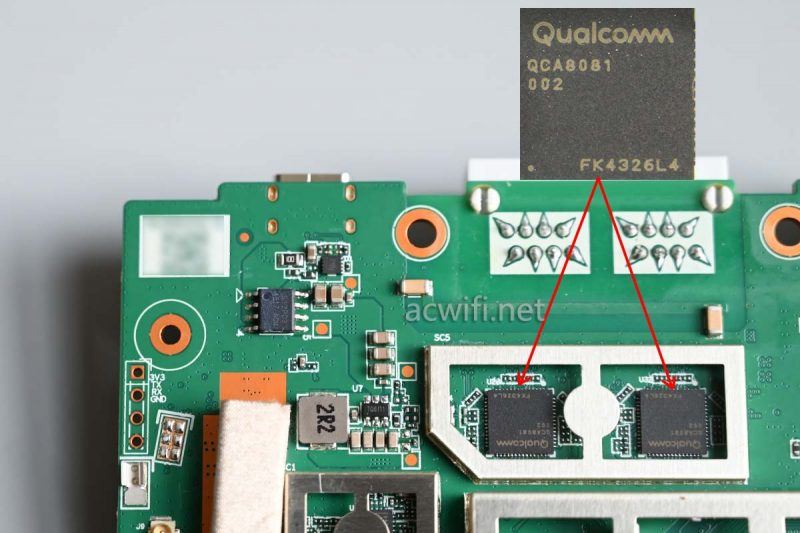

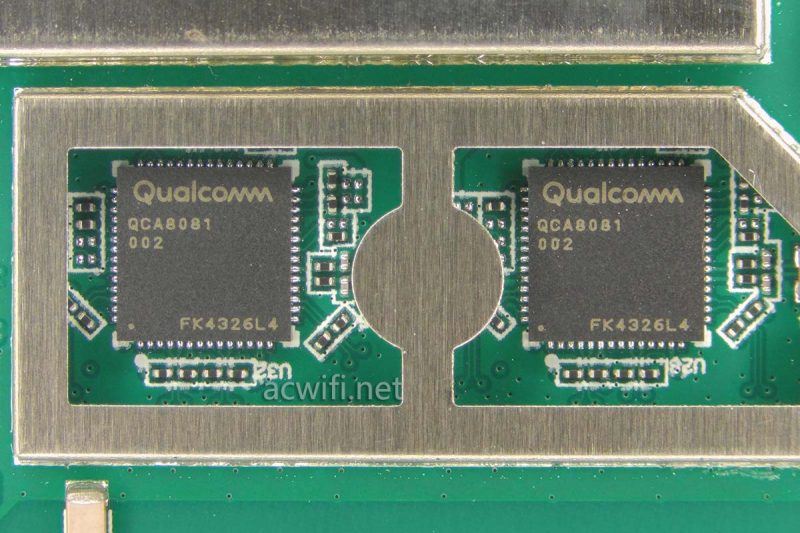

cpu上方的两颗2.5g phy芯片，也是高通的，型号是qca8081：

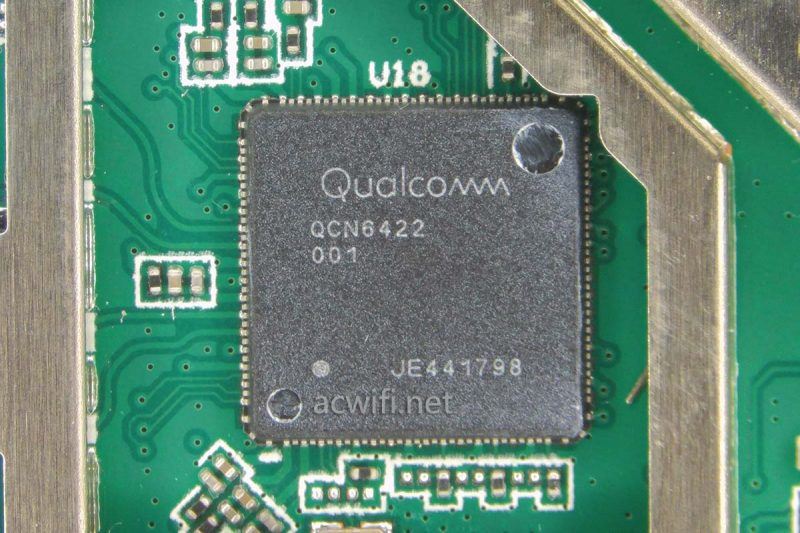

然后来看5g无线芯片，型号是高通的qcn6422，这个型号是我第一次见。之前在小米be3600拆机里见过一颗qcn6402，这两者的差别是在于6ghz频段上，即qcn6402只支持5g频段，而qcn6422可以硬件支持5g或6g 320mhz。由于在国内销售，所以射频电路只做了5g频段的支持。

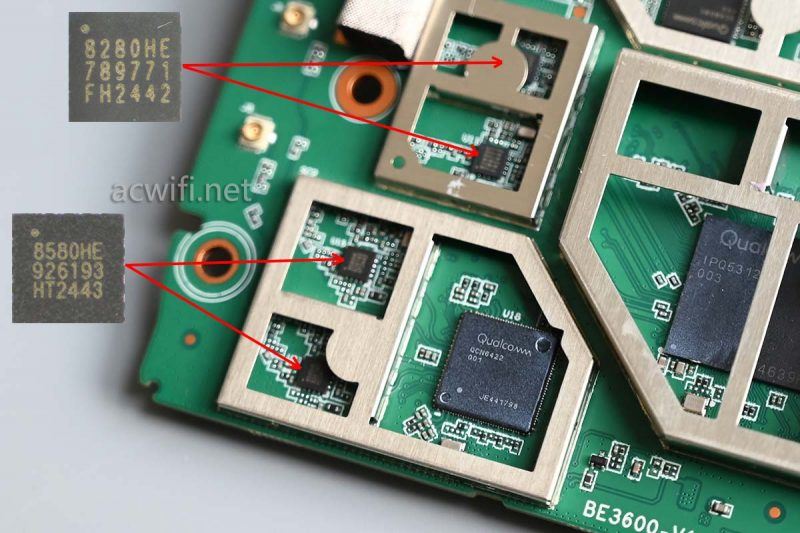

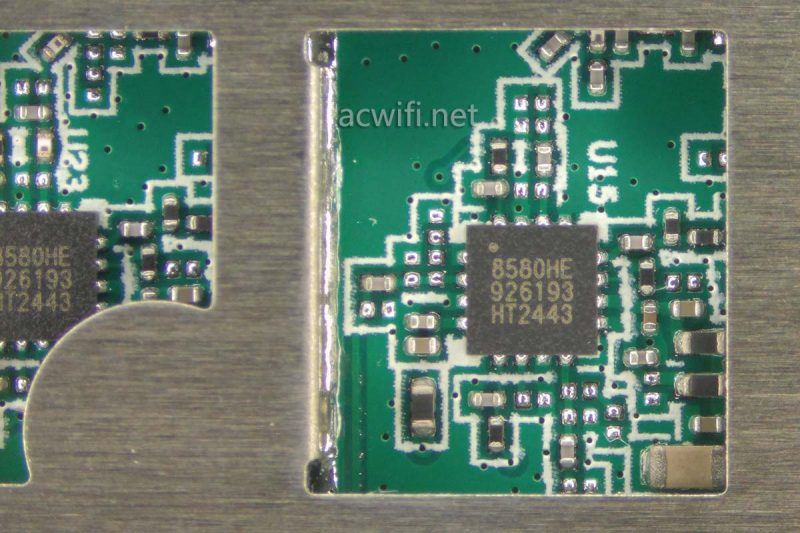

5g外置了两颗 fem芯片，型号是kct8580he：
kct8580he的规格如下：
integrated 802.11be 5ghz pa, lna with bypass and t/r switch
fully-matched input and output
integrated rf & dc power detector
transmit gain: 30.0db at 5v
receive gain: 16.5db at 5v
noise figure: 1.7db at 5v
output power:+19.5dbm @ -43db devm, eht160/mcs13, 5v
+22.5dbm @ -40db devm, he160/mcs11, 5v
+24.5dbm @ -35db devm, vht80/mcs9, 5v
+25.5dbm @ -30db devm, ht20/mcs7, 5v
esd protection circuitry on all pins
minimal external components required
small package: qfn-16l 3mm x 3mm x 0.75mm (msl3, 260oc per jedec j-std-020)
rohs and reach compliant

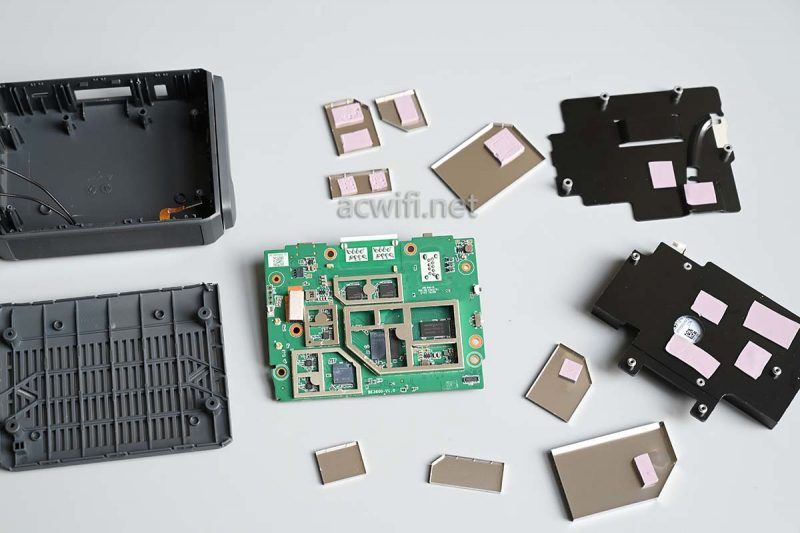

至此，这台gl-be3600拆机完成。

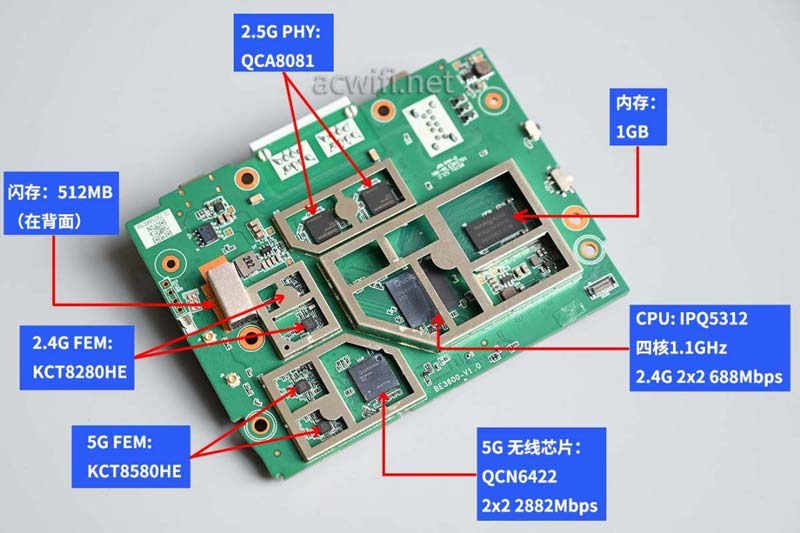

gl-be3600的所有芯片型号汇总图如下：
